Name: Weidmüller 1941970000 Obudowa złącza pin żeńskiego na kabel BCZ 3.81/08/180ZE SN BK BX, wire-to-board, piny: 8, 10 A, 50
Brand: Weidmüller
SKU: 376705
Availability: BackOrder

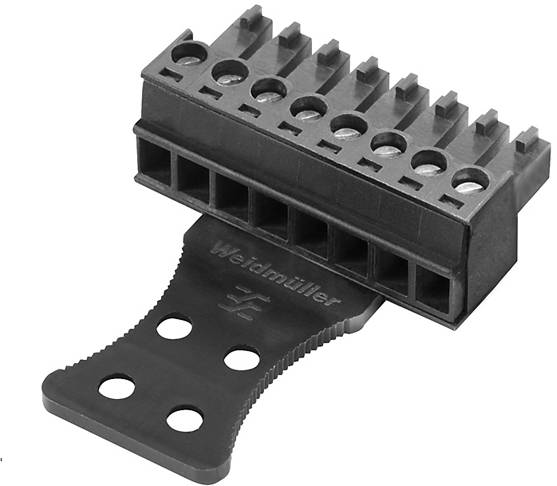

Czarny, prostokątny wtyk z wieloma przyłączami i zakładką poniżej, oznaczoną napisem 'Weidmüller'.

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

złącze żeńskie proste

Ilość rzędów

Seria złączy

BC/SC

Wymiary siatki

3.81 mm

Karta katalogowa (PDF)

Dostawa w czw. 10.12.2026

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (25,78 zł / Sztuka)

1289,00 zł

1047,97 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złączka

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 8

Dodatkowe informacje:

Dane techniczne

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: złącze żeńskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: BC/SC

Wymiary siatki: 3.81 mm

Ilość pinów w rzędzie: 8

Ilość pinów: 8

Szerokość produktu: 30.48 mm

Natężenie znamionowe: 10 A

Natężenie znamionowe - zaokrąglone: 10 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 28

Maksymalna długość ściągania izolacji: 7.00 mm

Wymiary: (D x S x W) 12.50 x 30.48 x 16.10 mm

Połączenie komponentów: terminal śrubowy
złącze męskie

Materiał obudowy: PA GF

Numer katalogowy producenta: 1941970000

Produkt przemysłowy: tak

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 300 V

Wysokość produktu: 16.10 mm

Długość produktu: 12.50 mm

Maksymalny przekrój: 1.50 mm²

Minimalny przekrój: 0.20 mm²

Zgodne z RoHS: Tak

Kierunek podłączania: prostopadle do PCB

Model katalogowy producenta: BCZ 3.81/08/180ZE SN BK BX

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 376705 Weidmüller 1941970000 Obudowa złącza pin żeńskiego na kabel BCZ 3.81/08/180ZE SN BK BX, wire-to-board, piny: 8, 10 A, 50

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 376705 Weidmüller 1941970000 Obudowa złącza pin żeńskiego na kabel BCZ 3.81/08/180ZE SN BK BX, wire-to-board, piny: 8, 10 A, 50

Opis

Weidmüller 1941970000 |Złącza żeńskie z przyłączem śrubowym do przyłączania przewodów. W celu dowolnego kształtowania płaszczyzny przyłącza do dyspozycji są przewody o trzech kierunkach odprowadzeń: 180° przewód prosto do kierunku wtyku 90° przewód w górę prostopadle do kierunku wtyku 270° przewód w dół prostopadle do kierunku wtyku W związku z różnorodnymi wymaganiami stawianymi połączeniu można wybierać spośród trzech kształtów obudowy: Obudowa standardowa bez kołnierza Kołnierz ze śrubą (F) Kołnierz z opatentowanym przez Weidmüller ryglem zwalniającym (LR) do beznarzędziowego, bezobciążeniowego blokowania i zwalniania Złącza wtykowe Weidmüller w rastrze 3,81 mm (0.15 inch) są układowo kompatybilne z popularnymi złączami wtykowymi i dysponują miejscem na opis, mogą być również kodowane kodowanie. 0,20 - 1,5 mm² (IEC) / 28 - 16 AWG (UL) 250 V (IEC) / 300 V (UL) 17,5 A (IEC) / 10 A (UL)
