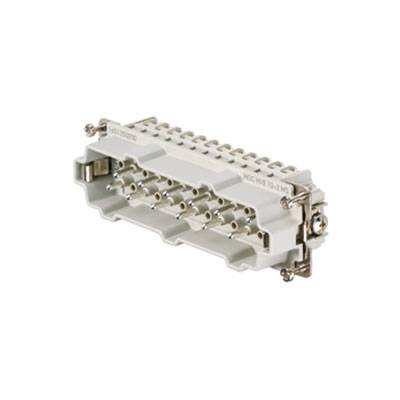

Weidmüller HDC HVE 10+2 MS 1651350000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
śrubowe
Seria wtyków RockStar
RockStar® HDC HVE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
10 + 2 + PE
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (129,00 zł / Sztuka)
129,00 zł
104,88 zł
bez VAT (klient biznesowy)
Cena brutto
Dostępnych jest tylko 5 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
wkład HDC, złącze męskie, 830 V, 20 A, Liczba biegunów: 12, złącze śrubowe, Wielkość konstrukcyjna: 8
- HDC HVE 10+2 MS
Dane techniczne
- Waga netto: 97 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 35,7 mm
- głębokość: 111 mm
- długość podstawy: 111 mm
- wielkość: 8
- serii:
- Napięcie znamionowe HVE (DIN EN 61984): 830 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 8 kV
- prąd znamionowy (DIN EN 61984): 20 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 10 mm przyłącze PE: 9 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar końcówki krzyżakowej: Rozmiar
- ostrza PH1, rowek (PE): SD 0,8 x 4,0
- powierzchnia: Srebrny pasowany
- materiał: Stop miedzi
- wymiar ostrza płaskie (połączenie śrubowe): SD 0,6 x 3,5
- wysokość wtyczki: 35,7 mm
- liczba styków zasilania: 10
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HVE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
śrubowe
- Łączna ilość styków
10 + 2 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
10
2
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 202867 Weidmüller HDC HVE 10+2 MS 1651350000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 202867 Weidmüller HDC HVE 10+2 MS 1651350000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1651350000 |Wkładki wysokonapięciowe serii HVE są wyposażone w dwa styki opóźniające. Poziom przyłączania przewodów jest zaprojektowany jako element śrubowy. Wszystkie przyłączeniowe elementy śrubowe są wyposażone w sprężynę zabezpieczającą przewód. Liczba biegunów: 12 prąd znamionowy: 23 A napięcie znamionowe: 830 V napięcie nominalne wg UL/CSA: 600 V AC/DC Złącze śrubowe
