Name: Zawór magnetyczny FESTO VSCS-B-M32-MD-WA-5C1-8 8040571, 1.5 do 8 bar
Brand: FESTO
SKU: 2801012
Availability: BackOrder

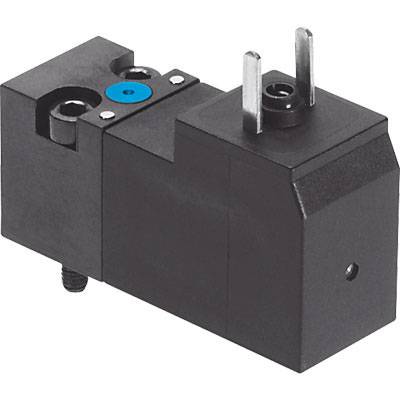

Czarny, prostokątny elektryczny złącz z dwoma metalowymi stykami i niebieskimi oznaczeniami.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Suma (189,00 zł / Sztuka)

189,00 zł

153,66 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Szerokość montażowa 15 mm
Rodzaj sterowania: Elektryczny
Ciśnienie robocze 21.75 - 116 psi
Ciśnienie robocze MPa: 0.15 - 0.8 MPa
Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
Zasada uszczelnienia: Miękkie
Pozycja montażowa: dowolna
Cykl pracy: 1
Podłączenie elektryczne: Schemat połączeń forma C zgodnie z EN 175301-803 - zgodnie z DIN EN 175301-803
Zgodny z normą ISO 15218
Ręczne sterowanie: Zatrzask - chwilowy
Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
Uwaga dotycząca wymuszonej dynamizacji: częstotliwość przełączania przynajmniej raz w tygodniu
Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
Zgodność z LABS: VDMA24364-C1-L
Temperatura medium: Od -5 do 50°C.
Normalny przepływ nominalny: 13.5 l/min
Przyłącze pneumatyczne 1: Płyta przyłączeniowa
Przyłącze pneumatyczne 2: Płyta przyłączeniowa
Przyłącze pneumatyczne 3: Płyta przyłączeniowa
Rodzaj resetowania: Sprężyna mechaniczna
Czas wyłączenia: 6 ms
Czas włączenia: 8 ms
Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 1 zgodnie z FN 942017-5 i EN 60068-2-27
Stopień ochrony: IP65
Odporność na wibracje: Test aplikacji transportowych z poziomem surowości 1 zgodnie z FN 942017-4 i EN 60068-2-6
Charakterystyka cewki: 12 V DC: 1,3 W
Rodzaj sterowania: Bezpośredni
Kierunek przepływu: Nieodwracalny
Pokrycie: Pokrycie ujemne
Temperatura otoczenia: -5 - 50°C
Funkcja zaworu: 3/2 zamknięty, monostabilny
Materiał uszczelnienia: NBR
Informacje o materiale: Zgodny z RoHS
Dopuszczalne wahania napięcia: +/- 10 %

Rodzaj produktu: Zawór magnetyczny

Napięcie robocze: 12 V/DC

Maksymalne ciśnienie robocze: 8 bar

Połączenie pneumatyczne: Płyta przyłączeniowa

Media robocze: Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Zakres temperatury roboczej: -5 °C (min)

Temperatura nośnika (zakres): -5 do +50 °C

Numer katalogowy producenta: 8040571

Minimalne ciśnienie robocze: 1.5 bar

Minimalna temperatura robocza: -5 °C

Rodzaj uruchomienia: elektryczny

Element uszczelniający: NBR

Max. Natężenie przepływu: 13,5 l/min

Funkcje pneumatyczne: 3/2 zamknięty monostabilny

Maksymalna temperatura medium: +50 °C

Minimalna temperatura medium: -5 °C

Płyn przeznaczony dla zaworu: sprężone powietrze

Właściwości pneumatyczne: sterowany elektrycznie

Szerokość produktu: 15 mm

Standardowe nominalne natężenie przepływu (qnN): 13.5 l/min

: IP65

Maksymalna temperatura otoczenia: +50 °C

Minimalna temperatura otoczenia: -5 °C

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2801012 Zawór magnetyczny FESTO VSCS-B-M32-MD-WA-5C1-8 8040571, 1.5 do 8 bar

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2801012 Zawór magnetyczny FESTO VSCS-B-M32-MD-WA-5C1-8 8040571, 1.5 do 8 bar

Opis

Zawór elektromagnetyczny VSCS-B-M32-MD-WA-5C1-8 Funkcja zaworu = 3/2 zamknięty monostabilny, rodzaj uruchamiania = elektryczny, szerokość = 15 mm, normalny przepływ nominalny = 13,5 l/min, ciśnienie robocze Mpa = 0,15 - 0,8 MPa

Uwagi

Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
