Name: Zawór magnetyczny FESTO VSVA-BT-M32CS2-MS-A2-1T5L-PA 8066575, 3 do 10 bar
Brand: FESTO
SKU: 2801399
Availability: BackOrder

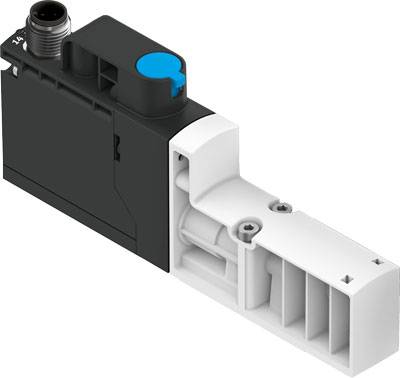

Czarno-białe urządzenie techniczne z niebieskim elementem nakrywającym i złączem od góry, zamontowane po lewej stronie.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Suma (1749,00 zł / Sztuka)

1749,00 zł

1421,95 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Szerokość montażowa 18 mm
Rodzaj mocowania: Na płycie przyłączeniowej
Rodzaj sterowania: Elektryczny
Ciśnienie robocze: 3 - 10 barów
Ciśnienie robocze MPa: 0.3 - 1 MPa
Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
Zasada uszczelnienia: Miękkie
Pozycja montażowa: dowolna
Cykl pracy: 1
Podłączenie elektryczne: wtyczka
Ręczne sterowanie: Brak
Uwaga dotycząca medium roboczego i sterującego: Praca naoliwiona nie jest możliwa
Konstrukcja: siedzisko płytowe
Klasa odporności na korozję CRC: 0 - brak narażenia na korozję
Maks. ujemny impuls testowy dla 1 sygnału: 1200 µs
Maks. dodatni impuls testowy przy sygnale 0: 2000 µs
Temperatura medium: Od -5 do 50°C.
Znamionowe napięcie robocze DC: 24 V
Normalny przepływ nominalny: 125 l/min
Normalny nominalny przepływ z wentylacją: 125 l/min
Przyłącze pneumatyczne 2: G1/8
Przyłącze pneumatyczne 4: G1/8
Waga produktu: 110 g
Typ resetowania: sprężyna mechaniczna - sprężyna pneumatyczna
Funkcja elementu przełączającego: normalnie zamknięty
Zapytanie o położenie przełącznika: poprzez przełącznik ciśnienia, stan odpowietrzony
Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 2 zgodnie z FN 942017-5 i EN 60068-2-27
Stopień ochrony: IP65
Odporność na wibracje: Test aplikacji transportowej z poziomem surowości 2 zgodnie z FN 942017-4 i EN 60068-2-6
Wskazanie stanu sygnału: dioda LED żółta, sterowanie zaworem - dioda LED zielona, wyłącznik ciśnieniowy, stan odpowietrzenia
Charakterystyka cewki: 24 V DC: 1,6 W
Rodzaj sterowania: Wstępnie sterowany
Zasilanie powietrzem sterującym: Wewnątrz
Medium sterujące: Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4]
Kierunek przepływu: Nieodwracalny
Pokrycie: Pokrycie ujemne
Temperatura otoczenia: -5 - 50°C
Funkcja zaworu: 3/2 zamknięty, monostabilny
Materiał uszczelek: HNBR - NBR
Materiał obudowy: wzmocniony PA
Materiał przekładni: Brąz spiekany
Informacje o materiale: Zgodny z RoHS
Dopuszczalne wahania napięcia: +/- 10 %

Rodzaj produktu: Zawór magnetyczny

Napięcie robocze: 24 V

Maksymalne ciśnienie robocze: 10 bar

Materiał obudowy: PA

Połączenie pneumatyczne: G 1/8

Media robocze: Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Zakres temperatury roboczej: -5 °C (min)

Temperatura nośnika (zakres): -5 do +50 °C

Numer katalogowy producenta: 8066575

Minimalne ciśnienie robocze: 3 bar

Minimalna temperatura robocza: -5 °C

Rodzaj uruchomienia: elektryczny

Element uszczelniający: HNBR
NBR

Max. Natężenie przepływu: 125 l/min

Funkcje pneumatyczne: 3/2 zamknięty monostabilny

Waga: 110 g

Maksymalna temperatura medium: +50 °C

Minimalna temperatura medium: -5 °C

Płyn przeznaczony dla zaworu: sprężone powietrze

Właściwości pneumatyczne: sterowany elektrycznie

Szerokość produktu: 18 mm

Standardowe nominalne natężenie przepływu (qnN): 125 l/min

: IP65

Maksymalna temperatura otoczenia: +50 °C

Minimalna temperatura otoczenia: -5 °C
