Złącze BNC Telegärtner 100023568 100023568 złącze żeńskie do wbudowania pionowego 75 Ω 1 szt.

Srebrny wtyk koncentryczny do montażu wewnętrznego, wyposażony w dwa metalowe styki i cylindryczny otwór do podłączenia.

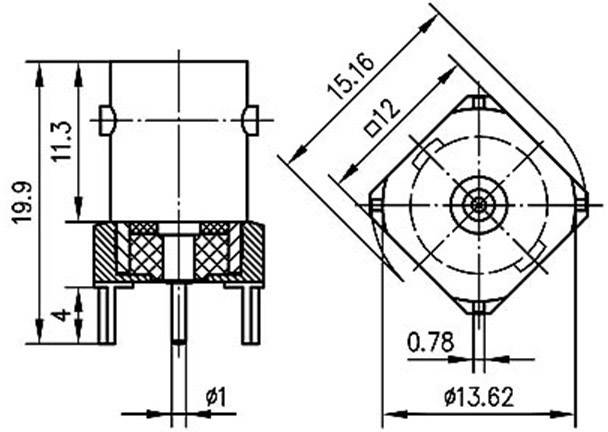

Rysunek techniczny elementu elektrycznego z wymiarami w milimetrach. Widok z przodu przedstawia wysokość i szerokość; widok z boku ukazuje głębokość.
1/2
Grupa kabla
LTP
Rodzaj produktu
Złącze BNC
Rodzaj złącza
złącze żeńskie do wbudowania pionowego
Impedancja
75 Ω
Połączenie komponentów
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Szybka dostawa w czw. 12.11
30 Sztuki
Liczba
Suma (30,69 zł / Sztuka)
30,69 zł
24,95 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

połączenie wtykowe BNC

  • Oznaczenie złącza jest określone przez kształt przewodu wewnętrznego.

Dodatkowe informacje:

Dane techniczne

  • Wymiar montażowy: Z06
Grupa kabla

LTP

Rodzaj produktu

Złącze BNC

Rodzaj złącza

złącze żeńskie do wbudowania pionowego

Impedancja

75 Ω

Połączenie komponentów

do PCB

Zawartość

1 szt.

Materiał obudowy

mosiądz niklowany

Numer katalogowy producenta

100023568

Rezystancja izolacji

≥ 5 GΩ

Materiał izolacyjny

PTFE

Materiał styku

mosiądz złocony

Zgodne z RoHS

Tak

Zakres temperatury

-40 do +155 °C

Model katalogowy producenta

100023568

Rodzaj mocowania

bagnetowe

Do pobrania

Karta katalogowa

Karta katalogowa 1090842 Złącze BNC Telegärtner 100023568 100023568 złącze żeńskie do wbudowania pionowego 75 Ω 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1090842 Złącze BNC Telegärtner 100023568 100023568 złącze żeńskie do wbudowania pionowego 75 Ω 1 szt.

Opis

Telegärtner J01003A1946 | Seria obejmuje najczęściej używane koncentryczne złącza BNC do połączeń wtykowych, o częstotliwości do 4 GHz. Posiadają złącze bagnetowe i występują w dwóch wersjach impedancja falowej: 50 Ω i 75 Ω. Złącze wtykowe pasują do elastycznego, półelastycznego i półsztywnego kabla. Złącza wtykowe BNC do PCB są dostępne w wersji wlutowania lub do wciśnięcia. Kable są, w zależności od wersji, do zaciskania, lub do przylutowania. Złącza wtykowe z serii BNC są przeznaczone do transmisji sygnałów audio, danych i wideo.
