Name: Złącze Phoenix Contact PRC 3-FT25-MC2,5-150 1409219, 2,5 mm², IP66, IP68, IP69K, IP65, 10 szt.
Brand: Phoenix Contact
SKU: 2209172
Availability: SoldOut

Czarny trójbiegunowy złącz z podłączonymi kolorowymi przewodami: niebieski, żółto-zielony i czarny.

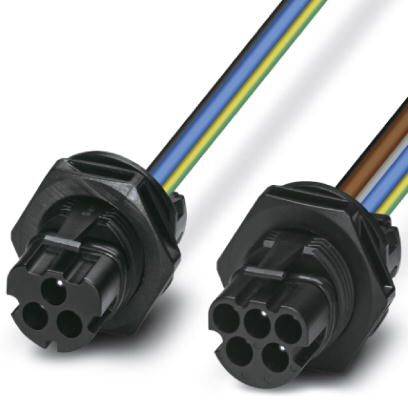

Dwa czarne, sześciobiegunowe złącza z przewodami, po lewej żółto-zielono-niebieskie, po prawej brązowo-niebiesko-zielone.

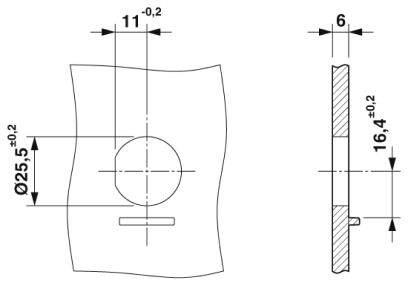

Rysunek techniczny płyty metalowej z otworem: średnica 25,5 mm, odległość od krawędzi 11 mm, grubość 6 mm, wysokość 16,4 mm.

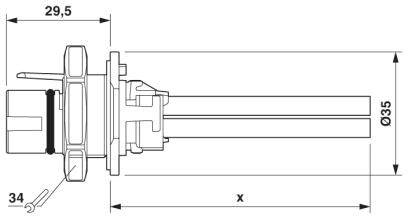

Rysunek techniczny elementu z wymiarami: długość 29,5 mm, średnica 35 mm. Przedstawia widok z boku ze szczegółami.

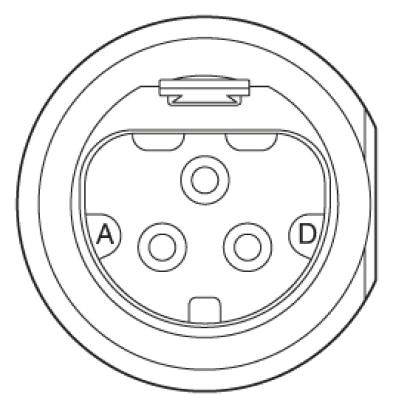

Schemat złącza ładowania pojazdu elektrycznego z czterema stykami; oznaczony literami 'A' i 'D' dla orientacji.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (459,00 zł / Sztuka)

459,00 zł

373,17 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Materiał nośny: PPE
Materiał uszczelnienia: EPDM
Uszczelka o-ring: Silikon
Materiał: Złączka śrubowa PPE
Rodzaj blokady: Blokada
Cykle łączeniowe: 100
Siła pociągowa: 150 N ± 50 N.
Siła połączenia: 30 N ±10 N.
Moment dokręcania: 2.5 Nm ±0.1 Nm (moment dokręcania nakrętki)
Nakrętka klucza 32 mm
Średnica żyły wraz z izolacją: 3.65 mm ±0.15 mm

Model katalogowy producenta: PRC 3-FT25-MC2,5-150

Rodzaj produktu: Złącze okrągłe

Łączna ilość styków: 3

: IP66
IP68
IP69K
IP65

Połączenie komponentów: zacisk

Napięcie znamionowe: 690 V/AC

Kolor: czarny
niebieski
zielony
żółty

Przekrój przyłącza: 2,5 mm²

Napięcie znamionowe: 690 V

Natężenie znamionowe: 24 A

Materiał obudowy: PPE

Numer katalogowy producenta: 1409219

Zawartość: 10 szt.

Materiał styku: stop Cu, pozłacany

Ilość styków: 3

Szerokość produktu: 35 mm

Wysokość produktu: 35 mm

Długość produktu: 29.5 mm

Rodzaj złącza: styk męski

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209172 Złącze Phoenix Contact PRC 3-FT25-MC2,5-150 1409219, 2,5 mm², IP66, IP68, IP69K, IP65, 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209172 Złącze Phoenix Contact PRC 3-FT25-MC2,5-150 1409219, 2,5 mm², IP66, IP68, IP69K, IP65, 10 szt.

Opis

Złącza wtykowe okrągłe (po stronie urządzenia), złącze wtykowe urządzeń na tylnej ściance, materiał obudowy: PPE, kolor: Czarny, ilość biegunów: 3, przekrój żył maks.: 2,5 mm², napięcie znamionowe: 690 V AC, prąd znamionowy: 24 a, rodzaj połączenia: Zaciski, rodzaj styku: Pin, długość kabla: 150

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
