Siemens Logo! 8 - nowa generacja modułów logicznych

Wśród automatyków i elektroników, a także osób  interesujących się komercyjnym wykorzystaniem elementów automatyki sterowniki logiczne Siemens LOGO! są znanym i często używanym elementem systemów automatyki. LOGO! 8 to kolejna generacja modułów logicznych firmy Siemens.

Celem, jaki przyświecał twórcom sterowników Siemens LOGO! było stworzenie kompleksowego rozwiązania modułów sterujących, które dzięki intuicyjnemu oprogramowaniu oraz konfiguracji będą dostępne i wykorzystywane przez osoby z podstawową wiedzą o układach elektrycznych. Twórcy wywiązali się z tego złożenia bardzo dobrze i dlatego nowe modele sprostają wszelkim oczekiwaniom użytkownika, nawet tym najbardziej wymagającym.

Sterowniki Siemens LOGO! - nowy wygląd

Dzięki ułatwionej obsłudze, nowemu wyświetlaczowi oraz maksymalnie uproszczonej konfiguracji komunikacji sieci Ethernet mamy możliwość łatwego programowania i dostosowania go do naszych potrzeb. Dodatkowym niewątpliwym atutem LOGO! 8 jest wbudowany Web serwer. Ponadto możliwość podpięcia dedykowanego modułu GSM/GPS pozwala na zdalną komunikację przez sieć komórkową, co dodatkowo zwiększa zakres zastosowania LOGO!.

Nowa generacja modułów logicznych LOGO!  - charakterystyka

  • Wszystkie jednostki wyposażone są w port RJ45, zwartą obudowę 6 (4TE)

  • Komunikacja kompatybilna z poprzednimi modelami

  • Wbudowany serwer WWW dla wszystkich jednostek podstawowych

  • Intuicyjny wyświetlacz o nowym wyglądzie

  • Do 8 jednostek podstawowych o różnych napięciach zasilania, z wyświetlaczem bądź bez

  • Znaczny przyrost liczby wyjść cyfrowych (do 20) i analogowych (do 8 )

  • 7 modułów wejść/wyjść cyfrowych i trzy analogowe

Sterowniki LOGO! 8 są programowane za pomocą oprogramowania LOGO! Soft Comfort.  Oprogramowanie to jest łudząco podobne do TIA Portal, który służy do programowania rodziny sterowników Siemens Simatic S7. Do wyboru mamy dwa tryby programowania blokowy FBD oraz drabinkowy LAD. W trakcie programowania do wyboru mamy 43 funkcje o różnych zastosowaniach.

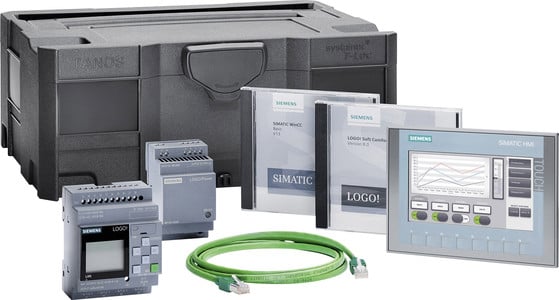

Zestaw startowy do modułów logicznych

Fot. Zestaw startowy Siemens LOGO!

Nowa odsłona oprogramowania

Oprogramowanie LOGO! Soft Comfort jest komfortowym narzędziem do tworzenia, edycji i zabezpieczenia programu sterownika LOGO!. Intuicyjny interfejs użytkownika pozwala w dowolny sposób łączyć gotowe bloki funkcyjne między sobą, tworząc w ten sposób program. Istnieje możliwość zapisu tak przygotowanego programu do LOGO!, jak również odczytu programu z LOGO!. LOGO! Soft Comfort posiada wbudowaną funkcję tworzenia dokumentacji powykonawczej projektu. Wbudowany symulator pozwala sprawdzić poprawność przygotowanego programu, bez konieczności posiadania LOGO!.

Zalety oprogramowania LOGO! soft

Do podstawowych zalet oprogramowania LOGO! soft należą między innymi:

  • Przyjazny, łatwy w obsłudze w trybie pojedynczym, a także nowa możliwość łatwej konfiguracji w trybie sieci

  • Intuicyjne programowanie i konfiguracja bloków funkcyjnych, szybkie i łatwe łączenie bloków za pomocą kliknięcia myszy

  • Automatyczna konfiguracja komunikacji wyświetlana w oknie widoku sieci

  • Możliwość pracy w trzech projektach naraz, łatwe przenoszenie sygnałów miedzy projektami (dzięki funkcjonalności drag and drop)

  • Bezproblemowa migracja projektów utworzonych w poprzednich wersjach

Zastosowanie sterowników logicznych Siemens Logo! 8

Prosta instalacja, minimalne okablowanie i wygodne programowanie za pomocą oprogramowania Logo! Soft Comfort umożliwiają realizację rozwiązań sterowania przemysłowego dla małych projektów automatyki w różnych dziedzinach. LOGO! Sterowanie Siemens sprawdza się jako szybki i ekonomiczne rozwiązanie dla małych zadań automatyki w sektorze nieruchomości oraz w przemyśle. Jednym z zastosowań są technologie ogrzewania / wentylacji / klimatyzacji. Moduł logiczny jest również wyposażony w podzespoły do aplikacji sterowania i automatyki w domu i budynkach użyteczności publicznej, na przykład w zakresie kontrolowania oświetlenia zewnętrznego i wewnętrznego, sterowanie roletami i markizami lub systemy nawadniania i podlewania. W budynkach może zapewnić sterowanie i nadzór nad systemami monitorowania. W systemach nadzorczych elementy automatyki LOGO! Mogą, na przykład, sterować urządzeniami kontroli dostępu, strefami o ograniczonym ruchu i dostępem dla osób nieuprawnionych lub sprawować kontrolę nad sygnalizacją świetlną. LOGO! znajduje zastosowanie w szerokim spektrum aplikacji. W hodowli ryb stosowane może być do monitorowania stężenia tlenu w wodzie, sterowania pompami napowietrzającymi czy dozownikami pożywienia.

Sterowniki PLC popularnej firmy Siemens serii LOGO! 8.  Nowa generacja jednostek głównych wyróżnia się na tle poprzedników między innymi intuicyjnym wyświetlaczem tekstowym:

  • Wyświetlacz mieszczący aż 6 linii każda po 16 znaków

  • Wyświetlacz zawierający przejrzyste informacje operatorskie oraz znacznie mniejszą ilość skrótów tekstowych, co ułatwia użytkownikowi odczyt danych z ekranu i zrozumienie opcji zawartych w menu, a także umożliwia skorzystanie z opcji diagnostycznych z poziomu wyświetlacza.

  • Możliwość wybierania koloru podświetlenia: biały, pomarańczowy lub czerwony dla wielu nowych opcji, takich jak kolorowe podkreślenie znaczenia niektórych alarmów i statusów ostrzegawczych

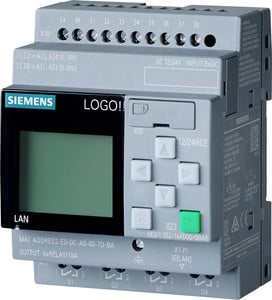

Moduł sterujący PLC Siemens 6ED1052-1MD08-0BA1

Fot. Moduł sterujący Siemens 6ED1052-1MD08-0BA1

Komunikacja sterowników Siemens serii LOGO! 8

Integralny interfejs Ethernet

  • Uproszczona do maksimum konfiguracja komunikacji sieci Ethernet, dzięki drag and drop

  • Zintegrowany interfejs RJ45 dla całej serii produktów LOGO! 8 pozwala na wzajemną komunikację modułów LOGO! jak również komunikację z urządzeniami serii SIMATIC S7 wyposażonymi w gniazdo Ethernet

  • Interfejs RJ45 eliminuje konieczność korzystania z dodatkowych dedykowanych przewodów służących do wgrania programu do LOGO! lub wyświetlacza TDE

  • Moduł LOGO! CSM z 4-portowym przełącznikiem sieciowym umożliwia rozbudowę lokalnej sieci

Webserwer o prostej konfiguracji

  • Zintegrowany serwer WWW dla wszystkich jednostek bazowych pozwala na monitorowanie i sterowanie modułami LOGO! za pomocą sieć sieci WLAN i Internetu; opcja dostępna jest dla najbardziej znanych przeglądarek z możliwością szyfrowania i ochrony dostępu

  • Prosta konfiguracja serwera WWW i tworzenie własnych stron, które nie jest wymaga znajomość języka HTLM!

  • Użytkownik ma do wyboru opcje, które mają być wyświetlane z poziomu wyświetlacza LOGO! TDE. Wystarczy zaznaczyć właściwe pole edycji serwera Webowego i gotowe!

  • LOGO! 8 można sterować za pomocą smartfona, tabletu lub komputera klasy PC, jednak wymagany jest do komunikacji router

Możliwość zdalnej komunikacji przez sieć komórkową

  • Zupełnie nowy sposób komunikacji przez wiadomości SMS, kontrola sterownika przez telefon komórkowy za pomocą modułu komunikacyjnego LOGO! CRM

  • Wiadomości tekstowe dla ustawionych automatycznych ostrzeżeń informujących o stanie pracy sterownika

  • Śledzenie i rozpoznawanie pozycji za pomocą GPS, na przykład śledzenie i raportowanie do centrali o położeniu urządzenia

  • CRM2020 może wymieniać dane z LOGO! 8, wysyłać wiadomości tekstowe, rozpoznawać i wprowadzać do LOGO! 8 rozkazy z odebranej wiadomości SMS, może również synchronizować się z czasem lokalnym na całym świecie

LOGO! 8 to kolejna generacja modułów logicznych. Nowy model sprosta wszelkim oczekiwaniom użytkownika dzięki uproszczonej obsłudze, nowemu wyświetlaczowi oraz maksymalnie uproszczonej konfiguracji komunikacji sieci Ethernet. Dodatkowym atutem LOGO!8 jest wbudowany Web server. Dedykowany moduł GSM/GPS pozwala na zdalną komunikację przez sieć komórkową, co zwiększa zakres zastosowania LOGO!
