Name: ABB 2CDL240101R1658 szary 16 mm² 80 A
Brand: ABB
SKU: 2329897
Availability: BackOrder

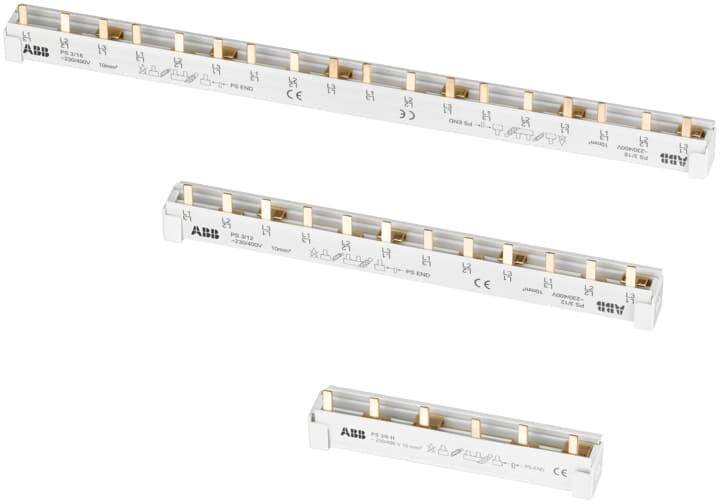

Trzy białe szyny prądowe ABB o różnej długości z widocznymi stykami miedzianymi, przeznaczone do łączenia komponentów elektrycznych.

Rodzaj produktu

Szyna fazowa

Kolor

szary

Pole przekroju

16 mm²

Natężenie znamionowe

80 A

Natężenie znamionowe - zaokrąglone

80 A

Karta katalogowa (PDF)

Dostawa w wt. 3.11

Liczba

Sztuki

Suma (569,00 zł / Sztuka)

569,00 zł

462,60 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba modułów: -
Prąd znamionowy krótkotrwały wytrzymywany Icw: 25
Znamionowe napięcie impulsowe: 4,5
Nadaje się do liczby urządzeń: 14
Nadaje się do urządzeń z wyłącznikiem pomocniczym: nie
Nadaje się do urządzeń z przewodem N: Tak
Odosobniony: tak
Maks. Znamionowe napięcie robocze Ue: 690
Przekrój: 16
Skok: 17,5
Warunkowy znamionowy prąd zwarciowy Iq: 25
Znamionowy prąd ciągły Iu: 80
Projekt podłączenia elektrycznego: pin
Liczba biegunów: 58
Długość: 1020
Liczba faz: 4

Rodzaj produktu: Szyna fazowa

Kolor: szary

Pole przekroju: 16 mm²

Natężenie znamionowe: 80 A

Natężenie znamionowe - zaokrąglone: 80 A

Zawartość: 1 szt.

Długość produktu: 1020 mm

: Grey

: TRUE

: 4

: 80 A

: 58

: 1019 m

: 25 kA

: 58

: 4.5 kV

: Pin

: 25 kA

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Pole przekroju

ABB 2CDL010001R1057 Szyna fazowa PS1/57-S9 1Ph.,57pin,10mm2,do S9 Szyna fazowa szary 10 mm² 63 A 1 szt.

Numer produktu2324797

Dostawa w wt. 3.11

Conrad Electronic

63 A

10 mm²

Sztuki

Min.: 1

Vielfache: 1

119,00 zł^*

ABB 2CDL010001R1637 Szyna fazowa PS1/37/16INZ 37x1P,16mm2,pin,do INZ Szyna fazowa 16 mm² 80 A 690 V 1 szt.

Numer produktu2328365

Dostawa w pon. 26.10

4 sztukaConrad Electronic

80 A

16 mm²

Sztuki

Min.: 1

Vielfache: 1

109,00 zł^*

ABB 2CDL010007R1603 Szyna ograniczająca PS 1/3/16 TNC 1-pH., 16 mm2, dla sieci Limitor TNC Szyna fazowa 16 mm² 80 A 690 1 szt.

Numer produktu2324798

Dostawa w wt. 3.11

Conrad Electronic

80 A

16 mm²

Sztuki

Min.: 1

Vielfache: 1

28,39 zł^*

ABB 2CDL010011R1057 PS1/57N-S9 szyna fazowa 1Ph., 57Pins, 10qmm, N / niebieski, do S9 Szyna fazowa kolorowy 10 mm² 63 A 1 szt.

Numer produktu2329893

Dostawa w wt. 3.11

Conrad Electronic

63 A

10 mm²

Sztuki

Min.: 1

Vielfache: 1

77,49 zł^*

ABB 2CDL010017R1604 PS 1/4/16 Limitor TT szyna fazowa 1-faz., 16 qmm, do sieci Limitor TT Szyna fazowa 16 mm² 80 A 690 V 1 szt.

Numer produktu2325205

Dostawa w wt. 3.11

Conrad Electronic

80 A

16 mm²

Sztuki

Min.: 1

Vielfache: 1

43,59 zł^*

ABB 2CDL010101R1639 Szyna fazowa PS 1/39/16 ILTS-E, 1-fazowa, 39 pinów, 16 mm2, do ILTS-E. Szyna fazowa 16 mm² 80 A 690 1 szt.

Numer produktu2324799

Dostawa w wt. 3.11

Conrad Electronic

80 A

16 mm²

Sztuki

Min.: 1

Vielfache: 1

179,00 zł^*

ABB 2CDL010101R3039 PS 1/39/30 Szyna fazowa ILTS-E 1-faz., 39 pinów, 30 qmm, do ILTS-E Szyna fazowa 30 mm² 120 A 690 V 1 szt.

Numer produktu2327374

Dostawa w wt. 3.11

Conrad Electronic

120 A

30 mm²

Sztuki

Min.: 1

Vielfache: 1

289,00 zł^*

ABB 2CDL030001R1639 PS3/39/16INZ szyna fazowa 13x3P, 16qmm, pin, do INZ Szyna fazowa 16 mm² 80 A 690 V 1 szt.

Numer produktu2329524

Dostawa w wt. 3.11

Conrad Electronic

80 A

16 mm²

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

ABB 2CDL030101R1639 PS 3/39/16 Szyna fazowa ILTS-E 3-faz., 39 pinów, 16 qmm, do ILTS-E Szyna fazowa 16 mm² 80 A 690 V 1 szt.

Numer produktu2326596

Dostawa w wt. 3.11

Conrad Electronic

80 A

16 mm²

Sztuki

Min.: 1

Vielfache: 1

399,00 zł^*

ABB 2CDL030101R3039 PS 3/39/30 Szyna fazowa ILTS-E 3-faz., 39 pinów, 30 qmm, do ILTS-E Szyna fazowa 30 mm² 120 A 690 V 1 szt.

Numer produktu2329220

Dostawa w wt. 3.11

Conrad Electronic

120 A

30 mm²

Sztuki

Min.: 1

Vielfache: 1

599,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2329897 ABB 2CDL240101R1658 szary 16 mm² 80 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2329897 ABB 2CDL240101R1658 szary 16 mm² 80 A

Opis

Szyny zbiorcze ABB umożliwiają bezpieczne i ekonomiczne łączenie krzyżowe wyłączników, wyłączników różnicowoprądowych i innych modułowych urządzeń instalacyjnych. W celu prawidłowego doboru szyny fazowej należy przestrzegać następujących zasad: Typ zacisku (zacisk podwójny lub zacisk klatkowy), liczba biegunów urządzeń (1, 2, 3, 4, 1 + N lub 3 + N), typ urządzenia (obwód wyłączniki, wyłączniki różnicowoprądowe lub modułowe urządzenia instalacyjne), kombinacje różnych typów urządzeń, zastosowanie automatycznych wyłączników z wyłącznikami pomocniczymi zamontowanymi z prawej strony i poniżej, przekrój przyłącza szyny fazowej (obciążalność prądowa), ilość modułów ( wybór spośród standardowych szyn zbiorczych lub szyn z możliwością skracania)

Opis tego produktu został przetłumaczony automatycznie.
