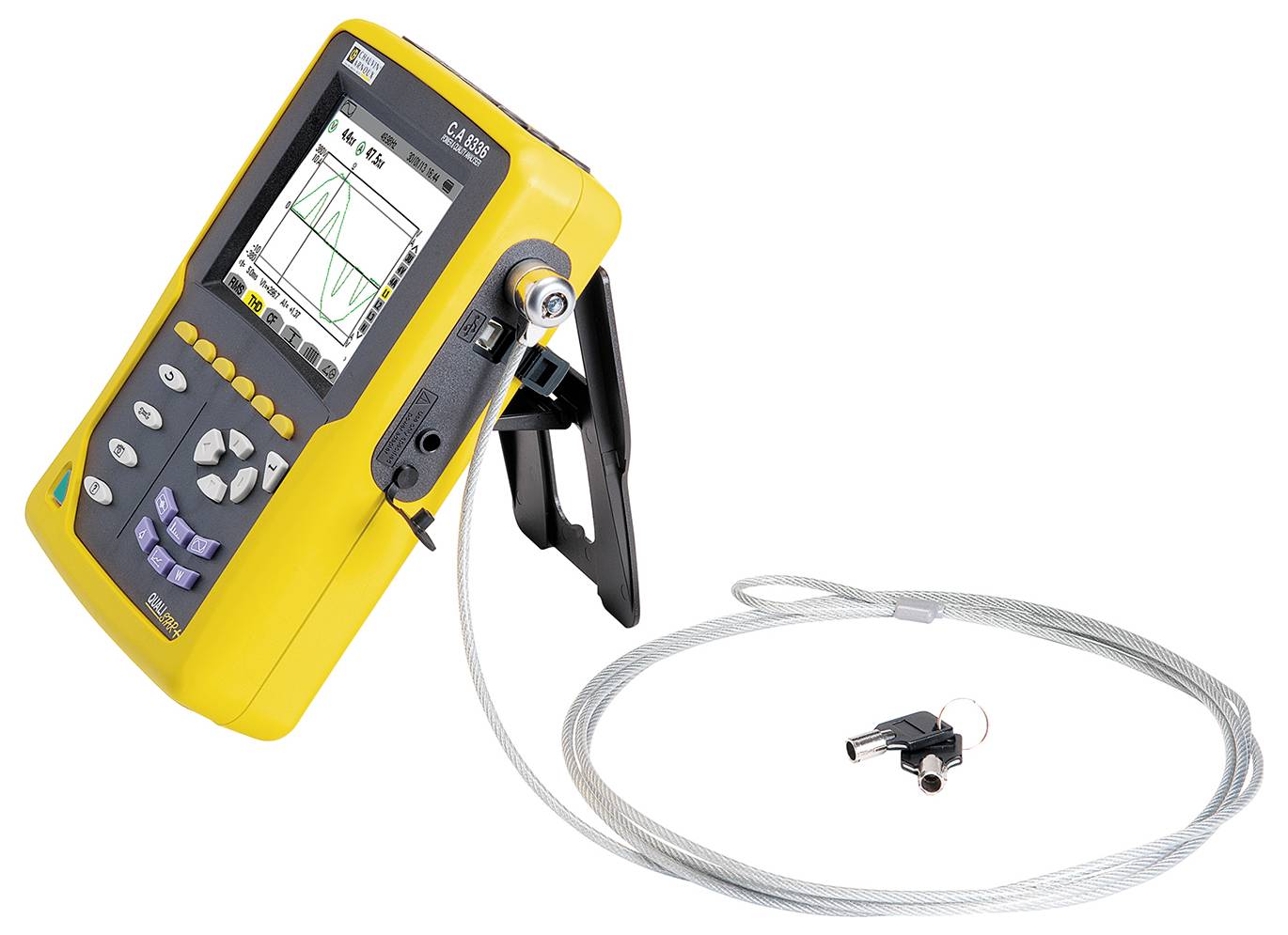

Analizator sieci Chauvin Arnoux C.A 8336 P01160591 z funkcją rejestratora
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (21 869,11 zł / Sztuka)
21 869,11 zł
26 899,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu

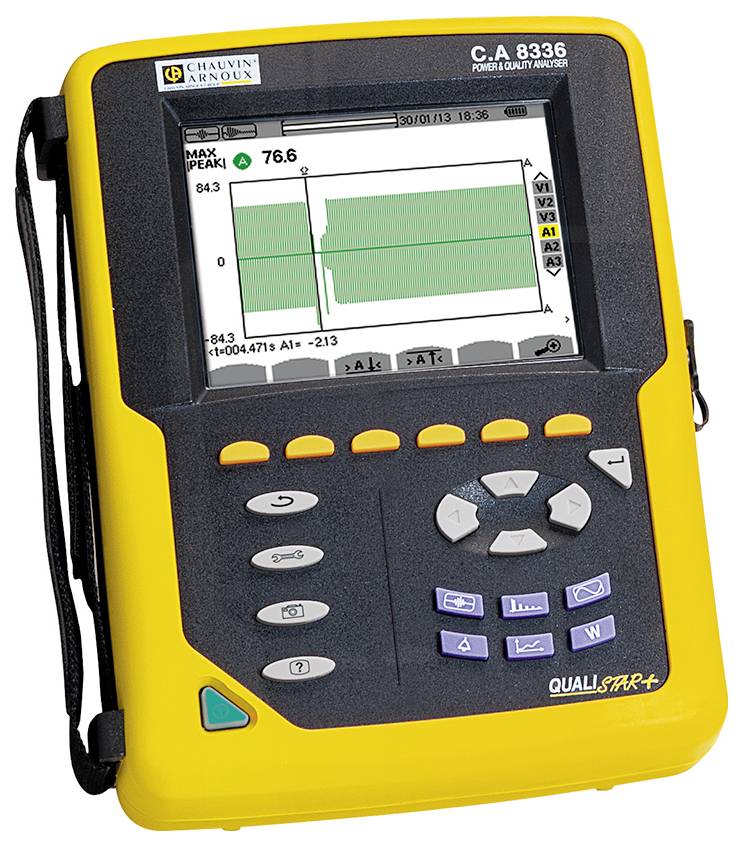

Analizator sieci i mocy C.A 8336
- 5 wejść napięciowych i 4 prądowe
- Wszystkie pomiary dla pełnego bilansu mocy i obliczenia mocy biernej odkształcenia
- harmoniczne: do 50. rzędu
- Wykrywanie niestabilności z kształtem fali
- Regulowane alarmy
- Tryb rozruchowy (prądy rozruchowe) do 10 minut
Dane techniczne
- Rodzaj produktu
Analizator sieci
- Kategoria pomiarowa
CAT III 1000 V
CAT IV 600 V
fabryczna (bez certyfikatu)
- Zasilanie
Bateria 9,6 V NiMH lub zasilacz
- Wymiary
(S x W) 30 cm x 40 cm
- Waga
4.925 kg
- Typ pomiaru
3-fazowy
- Właściwości analizatora sieci
z funkcją rejestratora
- Szerokość produktu
30 cm
- Wysokość produktu
40 cm
- Interfejs komponentów
RS-232
USB
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 1310155 Analizator sieci Chauvin Arnoux C.A 8336 P01160591 z funkcją rejestratora
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1310155 Analizator sieci Chauvin Arnoux C.A 8336 P01160591 z funkcją rejestratora
Informacje
Informacje 1310155 Analizator sieci Chauvin Arnoux C.A 8336 P01160591 z funkcją rejestratora
Opis
Analizatory Qualistar mierzą wszystkie parametry napięcia, prądu i mocy sieci i zapewniają natychmiastowy obraz najważniejszych parametrów jakości sieci.

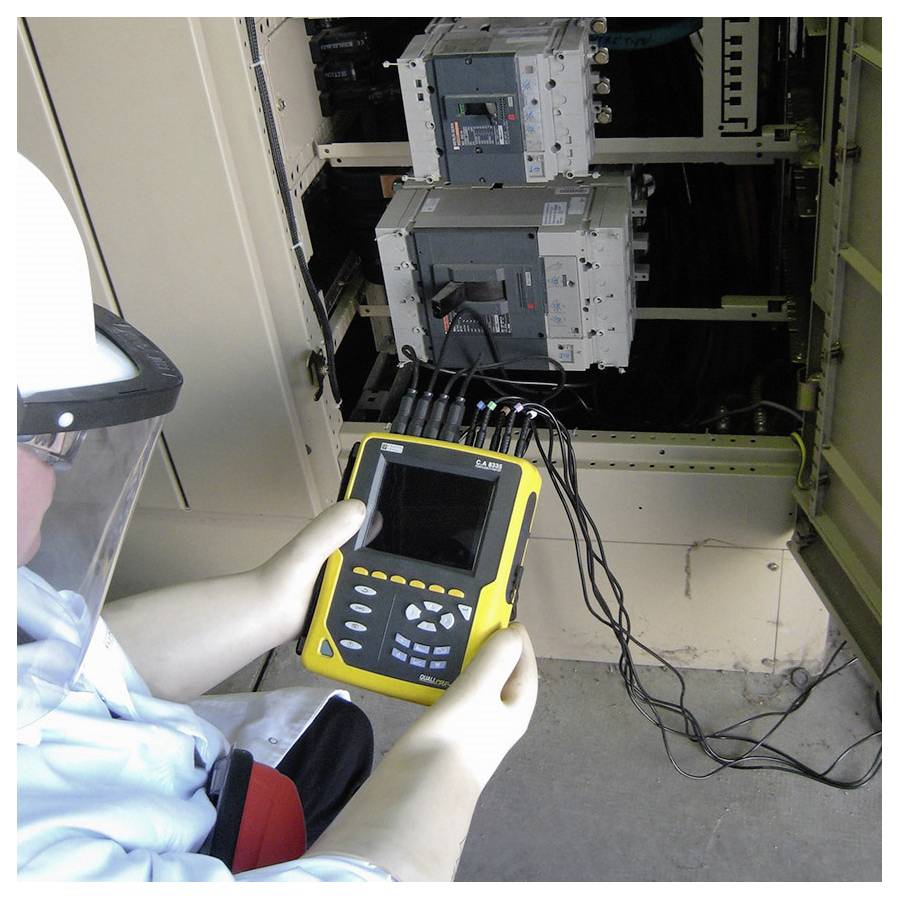

Nadają się szczególnie do usług konserwacyjnych i testowych w systemach przemysłowych lub komercyjnych. Urządzenie jest poręczne i precyzyjne, a także oferuje wiele obliczeń i funkcji przetwarzania.
Seria Qualistar oferuje doskonały zakres funkcji:
- Wyświetlanie przebiegów w czasie rzeczywistym (4 napięcia, 4 prądy)
- Pomiar skutecznych napięć i prądów do 1/2 okresu
- Intuicyjne wskazówki dla operatora
- Automatyczne wykrywanie zastosowanych przekładników prądowych
- Mierzy wszystkie typy systemów: prąd trójfazowy, Aron itp.
- Wyświetlanie schematu fazowego
- Pomiar mocy (W, VA, var oraz VAD)
- pomiar energii Wh, varh, VAH, VADh, BTU, TEP, toe, Joule
- Obliczanie współczynnika K i FHL
- Obliczanie zniekształcenia (napięcie i prąd)
- obliczanie współczynnika przesunięcia cos φ (DPF) i współczynnika mocy (PF)
- Inrush (prąd rozruchowy) do 10 minut
- rejestracja setek transjentów (z wieloma dziesiętnymi μs)
- obliczanie Flickera PST i PLT
- Obliczanie asymetrii (napięcie i prąd)
- Monitorowanie sieci z regulowanymi progami alarmowymi
- IEC 61000-4-30, klasa B.
- zapis zawartości ekranu (zdjęcia i dane)
- Przechowywanie danych i przesyłanie ich do komputera
- Oprogramowanie do transmisji danych i komunikacji w czasie rzeczywistym z komputerem PC
Dla oceny dostępne są dwa różne programy:
Oprogramowanie Power Analyser transfer (w zestawie) i oprogramowanie DataView (opcjonalnie)
Oprogramowanie Power Analyser transfer umożliwia konfigurację urządzenia, wskaźnik w czasie rzeczywistym, analizę zapisanych danych pomiarowych i komunikatów alarmowych, przesyłanie kopii ekranu i transjentów, eksport danych do programu Excel, eksport danych do grafiki w systemie Windows.
Oprogramowanie DataView pozwala na dodatkowe zarządzanie sprawozdaniami i protokołami pomiarowymi, a także zawiera tabelaryczne zestawienie mierzonych parametrów zgodnie z normą EN50160.
Ponadto można zarządzać bazami danych.
Nadają się szczególnie do usług konserwacyjnych i testowych w systemach przemysłowych lub komercyjnych. Urządzenie jest poręczne i precyzyjne, a także oferuje wiele obliczeń i funkcji przetwarzania.
Seria Qualistar oferuje doskonały zakres funkcji:
- Wyświetlanie przebiegów w czasie rzeczywistym (4 napięcia, 4 prądy)
- Pomiar skutecznych napięć i prądów do 1/2 okresu
- Intuicyjne wskazówki dla operatora
- Automatyczne wykrywanie zastosowanych przekładników prądowych
- Mierzy wszystkie typy systemów: prąd trójfazowy, Aron itp.
- Wyświetlanie schematu fazowego
- Pomiar mocy (W, VA, var oraz VAD)
- pomiar energii Wh, varh, VAH, VADh, BTU, TEP, toe, Joule
- Obliczanie współczynnika K i FHL
- Obliczanie zniekształcenia (napięcie i prąd)
- obliczanie współczynnika przesunięcia cos φ (DPF) i współczynnika mocy (PF)
- Inrush (prąd rozruchowy) do 10 minut
- rejestracja setek transjentów (z wieloma dziesiętnymi μs)
- obliczanie Flickera PST i PLT
- Obliczanie asymetrii (napięcie i prąd)
- Monitorowanie sieci z regulowanymi progami alarmowymi
- IEC 61000-4-30, klasa B.
- zapis zawartości ekranu (zdjęcia i dane)
- Przechowywanie danych i przesyłanie ich do komputera
- Oprogramowanie do transmisji danych i komunikacji w czasie rzeczywistym z komputerem PC
Dla oceny dostępne są dwa różne programy:
Oprogramowanie Power Analyser transfer (w zestawie) i oprogramowanie DataView (opcjonalnie)
Oprogramowanie Power Analyser transfer umożliwia konfigurację urządzenia, wskaźnik w czasie rzeczywistym, analizę zapisanych danych pomiarowych i komunikatów alarmowych, przesyłanie kopii ekranu i transjentów, eksport danych do programu Excel, eksport danych do grafiki w systemie Windows.
Oprogramowanie DataView pozwala na dodatkowe zarządzanie sprawozdaniami i protokołami pomiarowymi, a także zawiera tabelaryczne zestawienie mierzonych parametrów zgodnie z normą EN50160.
Ponadto można zarządzać bazami danych.
Zakres dostawy
- 1 torba na urządzenie i akcesoria
- 5 przewodów pomiarowych napięcia o długości 3 m z wtykami bananowymi o średnicy 4 mm
- 5 Zaciski krokodylkowe
- Zestaw z 12 kolorowymi częściami do znakowania do przewodów pomiarowych i gniazd przyłączeniowych
- 1 folia odporna na zarysowania (już przymocowana)
- 1 kabel USB
- 1 kabel zasilający
- 1 Zasilacz
- 1 Karta charakterystyki
- 1 płyta CD z instrukcją obsługi w kilku językach
- 1 płyta CD z oprogramowaniem ewaluacyjnym (Power Analyzer Transfer)
Uwagi
Oprogramowanie DataView® jest niezbędnym narzędziem do konfiguracji i uruchamiania pomiarów, wyświetlania zmierzonych wartości w czasie rzeczywistym, eksportowania danych i tworzenia standardowych lub indywidualnych raportów z badań.
