Analizator sieci PCE Instruments Power Analyzer PCE-PA 5500 Pomiary zużycia energii, Wyświetlacz graficzny
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
3 Sztuki
Liczba
Suma (552,03 zł / Sztuka)
552,03 zł
679,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 3 sztuka
Cechy produktu
PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-PA 5500
- Napięcie przemienne 30... 264 V
- Prąd przemienny bezpośredni: 0,025 mA... 5 A
- Licznik energii
- Interfejs Modbus RS485
- Klasa dokładności: 0,5
- Czarno-biały wyświetlacz LCD o wysokiej rozdzielczości
Dane techniczne
- Napięcie zmienne AC
- Zakres pomiarowy 30 V... 264 V
- Rozdzielczość 0,1 V
- Dokładność 0,5 %
- Przeciążenie 1500 VAC ciągłe, 2500 VAC, 50... 60 Hz na minutę
- Prąd zmienny (AC)
- Zakres pomiarowy: 0,025 A ... 5 A
- Najmniejsza podziałka 0,01 A
- Dokładność 0,5 %
- Przeciążenie 10x RMS przez 1s.
- Moc czynna
- Zakres pomiarowy 0,75 W... 1320 W
- Podziałka 0,01 W
- Dokładność 0,5 %
- Współczynnik mocy
- Zakres pomiarowy -1 ... 1
- Rozdzielczość 0,001
- Dokładność 0,5 %
- Częstotliwość
- Zakres pomiarowy 45 Hz... 65 Hz
- Rozdzielczość 0,01 Hz
- Dokładność 0,5 %
- Pomiar harmonicznych (harmoniczne)
- Zakres pomiarowy 1 (liczba atomowa) ... 50 (liczba porządkowa)
- Zakres pomiarowy prądu 20... 100 %
- Zakres napięcia 0.1 100 %
- Ogólne dane techniczne
- Typ wyświetlacza LCD z podświetleniem
- Rozmiar wyświetlacza 3,4 cala
- Interfejs RS485
- Normy IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Przesunięcie fazowe 0... 359.9 °
- Wycięcie w panelu 96x96 mm
- Język menu: Angielski
- Stopień ochrony (urządzenia) IP20
- Zasilanie napięciem 100... 260 V/AC, ok. 5 W.
- Waga: 474 g
- Głębokość: 110 mm
- Warunki pracy -20... 60 °C, 0 ... 95 % wilg. wzgl.
- Warunki przechowywania -20 ... 65 °C, 30... 80% wilg. wzgl.
- Akumulator/bateria 1x 3 V CR1225, litowa
- Pojemność 50 mAh
- Wtyczki (przy urządzeniu)
Wtyczka z zestykiem uziemiającym
- Rodzaj produktu
Analizator sieci
- Sposób przekazu informacji
Wyświetlacz LCD o przekątnej 3,4 cala
- Rozpoznanie faz
tak
- Rozpoznanie przewodów ochronnych
nie
fabryczna (bez certyfikatu)
- Zasilanie
100 … 260 V/AC
- Wymiary
(D x S x W) 96 x 96 x 120 mm
- Waga
474 g
- Typ pomiaru
3-fazowy
1-fazowy
- Właściwości analizatora sieci
Pomiary zużycia energii
Wyświetlacz graficzny
- Szerokość produktu
96 mm
- Wysokość produktu
120 mm
- Długość produktu
96 mm
- Interfejs komponentów
RS-485
Do pobrania
Karta katalogowa
Karta katalogowa 3192934 Analizator sieci PCE Instruments Power Analyzer PCE-PA 5500 Pomiary zużycia energii, Wyświetlacz graficzny
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192934 Analizator sieci PCE Instruments Power Analyzer PCE-PA 5500 Pomiary zużycia energii, Wyświetlacz graficzny
Opis

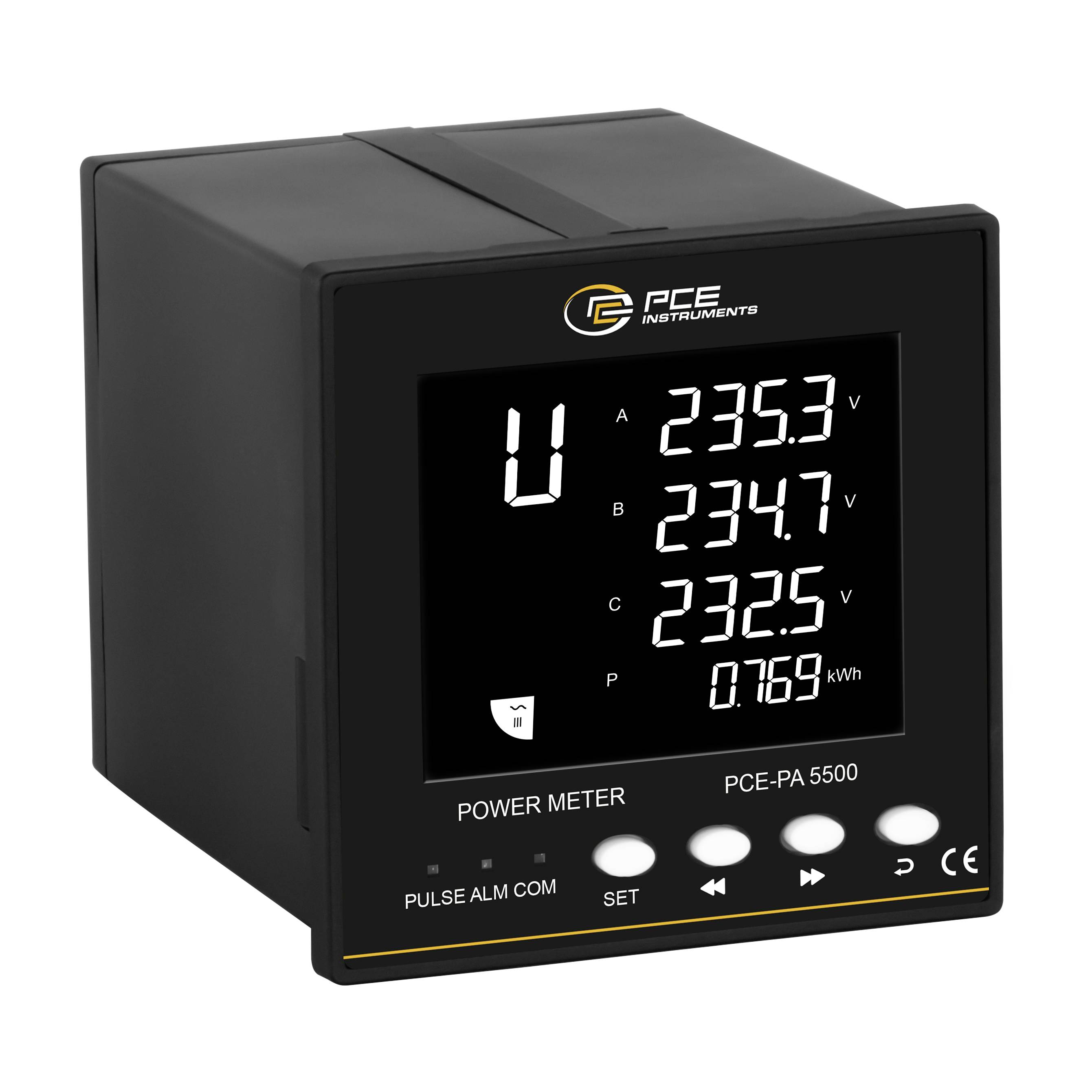

Miernik mocy jest kompaktowym przyrządem do pomiaru i wyświetlania różnych parametrów sieci w sieciach trójfazowych. Ten miernik mocy może rejestrować wartości energii poszczególnych odbiorców lub zasilaczy elektrycznych. Oprócz napięć i prądów, na wyświetlaczu o wymiarach 68 x 55 mm mierzona jest moc pozorna, bierna i czynna, a także energia czynna i bierna. Ponadto w mierniku mocy zintegrowany jest interfejs RS485, który umożliwia integrację z istniejącymi systemami. Komunikacja interfejsu RS485 realizowana jest za pomocą protokołu Modbus RTU. Daje to możliwość odczytania zmierzonych wartości z miernika mocy lub odczytu i zmiany ustawień urządzenia.

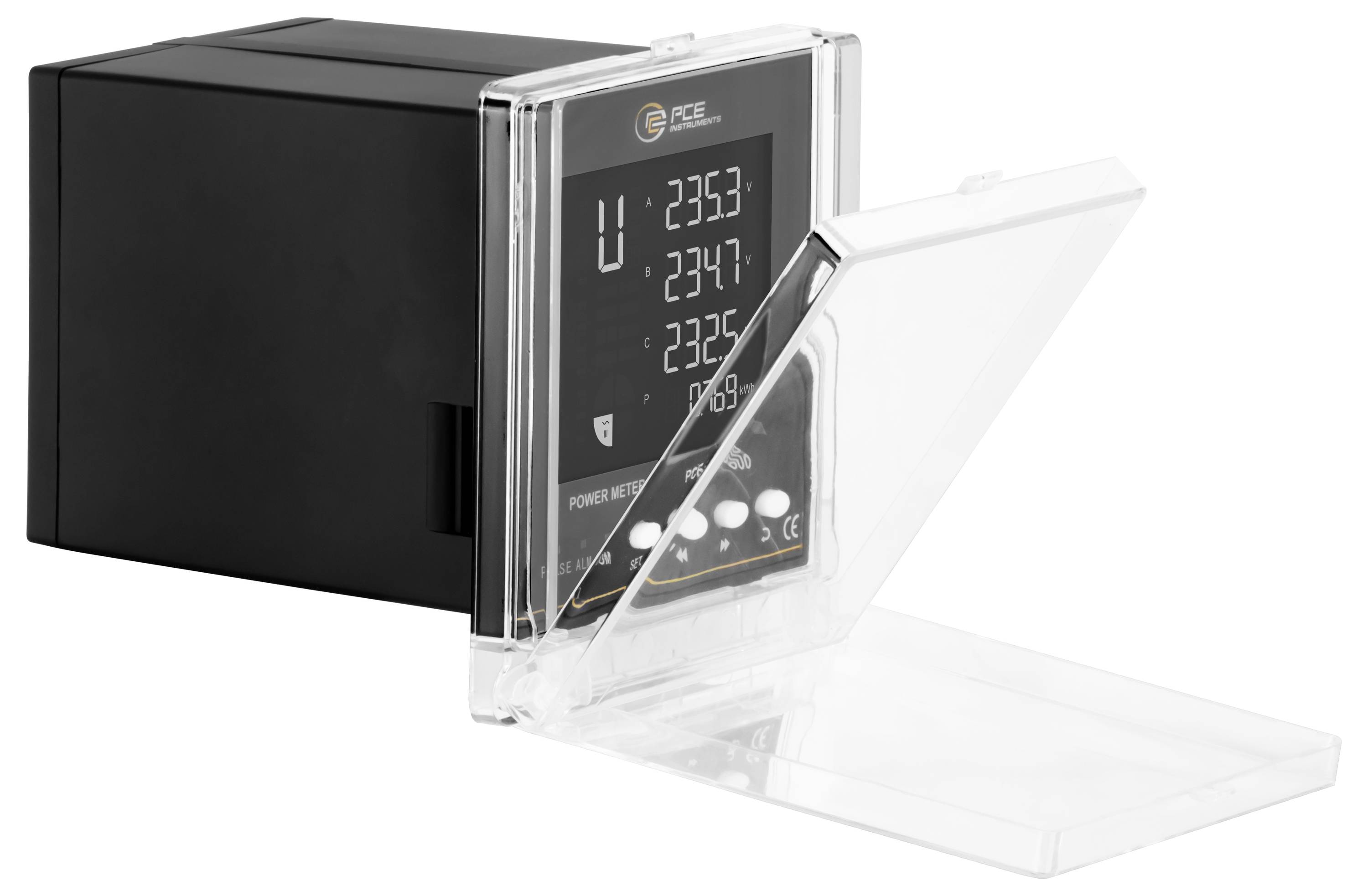

Miernik mocy przeznaczony jest do montażu panelowego z wycięciem o wymiarach 96x96 mm. W zestawie znajdują się przezroczyste drzwiczki, które można przymocować z przodu, co chroni urządzenie przed kurzem i wilgocią. Oprócz wielu funkcji pomiarowych miernik mocy oferuje funkcje alarmowe. Stabilne zasilanie jest dla każdego operatora sieci priorytetem. Aby uniknąć wahań jakości energii i zakłóceń, należy dostosować i zoptymalizować monitorowanie, sterowanie i automatyzację sieci.
Miernik mocy przeznaczony jest do montażu panelowego z wycięciem o wymiarach 96x96 mm. W zestawie znajdują się przezroczyste drzwiczki, które można przymocować z przodu, co chroni urządzenie przed kurzem i wilgocią. Oprócz wielu funkcji pomiarowych miernik mocy oferuje funkcje alarmowe. Stabilne zasilanie jest dla każdego operatora sieci priorytetem. Aby uniknąć wahań jakości energii i zakłóceń, należy dostosować i zoptymalizować monitorowanie, sterowanie i automatyzację sieci.
Charakterystyka
- Wyświetlacz LCD o wysokiej rozdzielczości

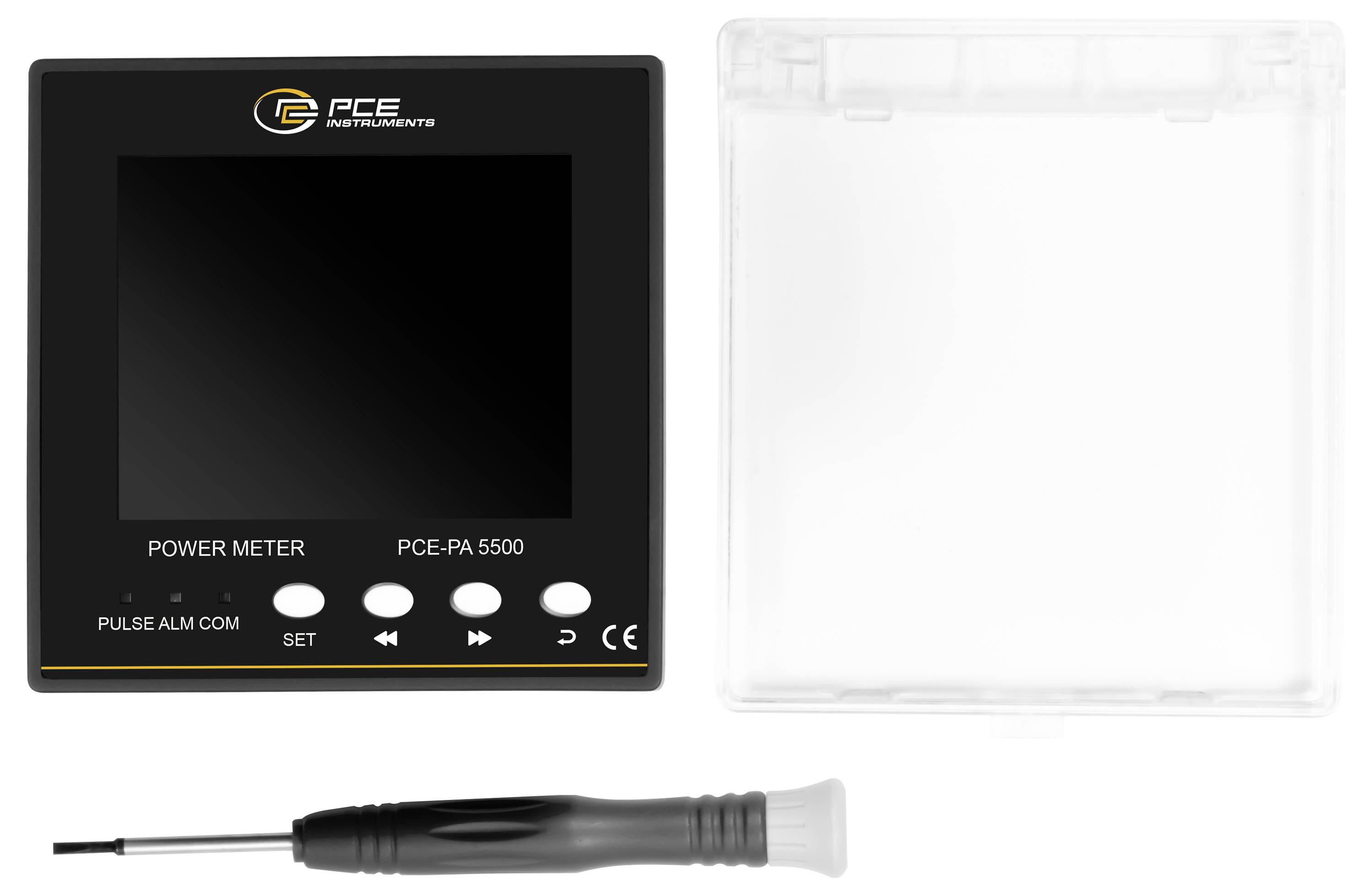

Zakres dostawy
- 1 x miernik mocy PCE-PA 5500
- 1 x drzwi przednie przezroczyste
- 1 x śrubokręt płaski
- 1 x instrukcja obsługi
