Analizator sieci PCE Instruments PCE-PA 8000 PCE-PA 8000 z funkcją rejestratora, zaw. cegi

Analizator pomiaru mocy z trzema czujnikami zaciskowymi i sondami testowymi w kolorze niebieskim, czarnym, żółtym i czerwonym do pomiaru prądu elektrycznego.

Zbliżenie wyświetlacza analizatora mocy PCE Instruments pokazujące konfigurację/ustawienia, w tym nazwę pliku '3P408001.XLS', typ zacisków 1200A i datę 2000-01-28.

Czarny moduł instrumentu z żółtymi zaślepkami na końcach i trzema okrągłymi portami wejściowymi oznaczonymi jako A3, A2 i A1, oraz tekst ostrzegawczy „A1,A2,A3 MAX INPUT 500 mV~".

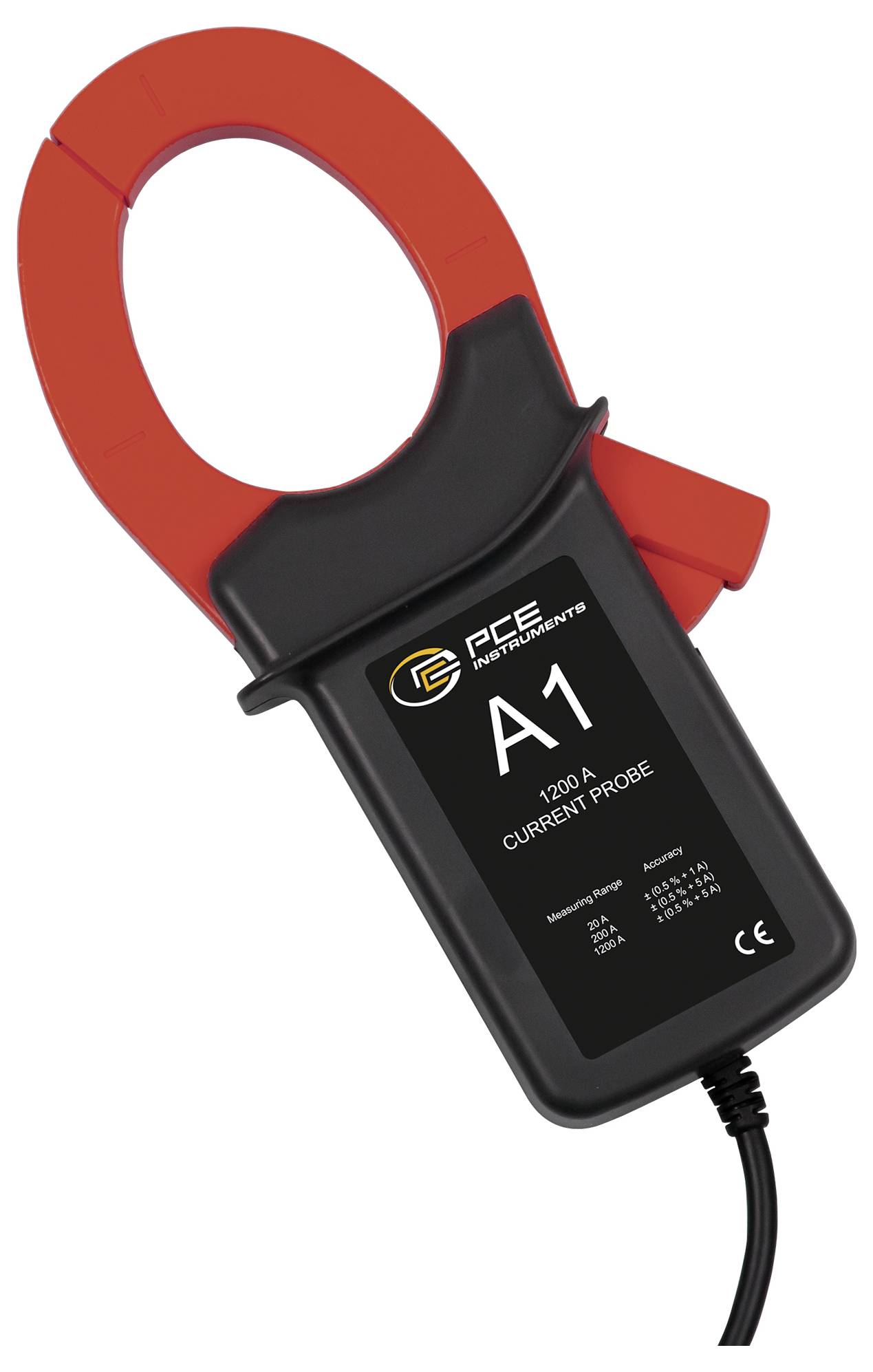

Czerwona zaciśkowa sonda prądowa oznaczona 'A1' z napisem '1200 A CURRENT PROBE' i dołączonym kablem, pokazana na białym tle.

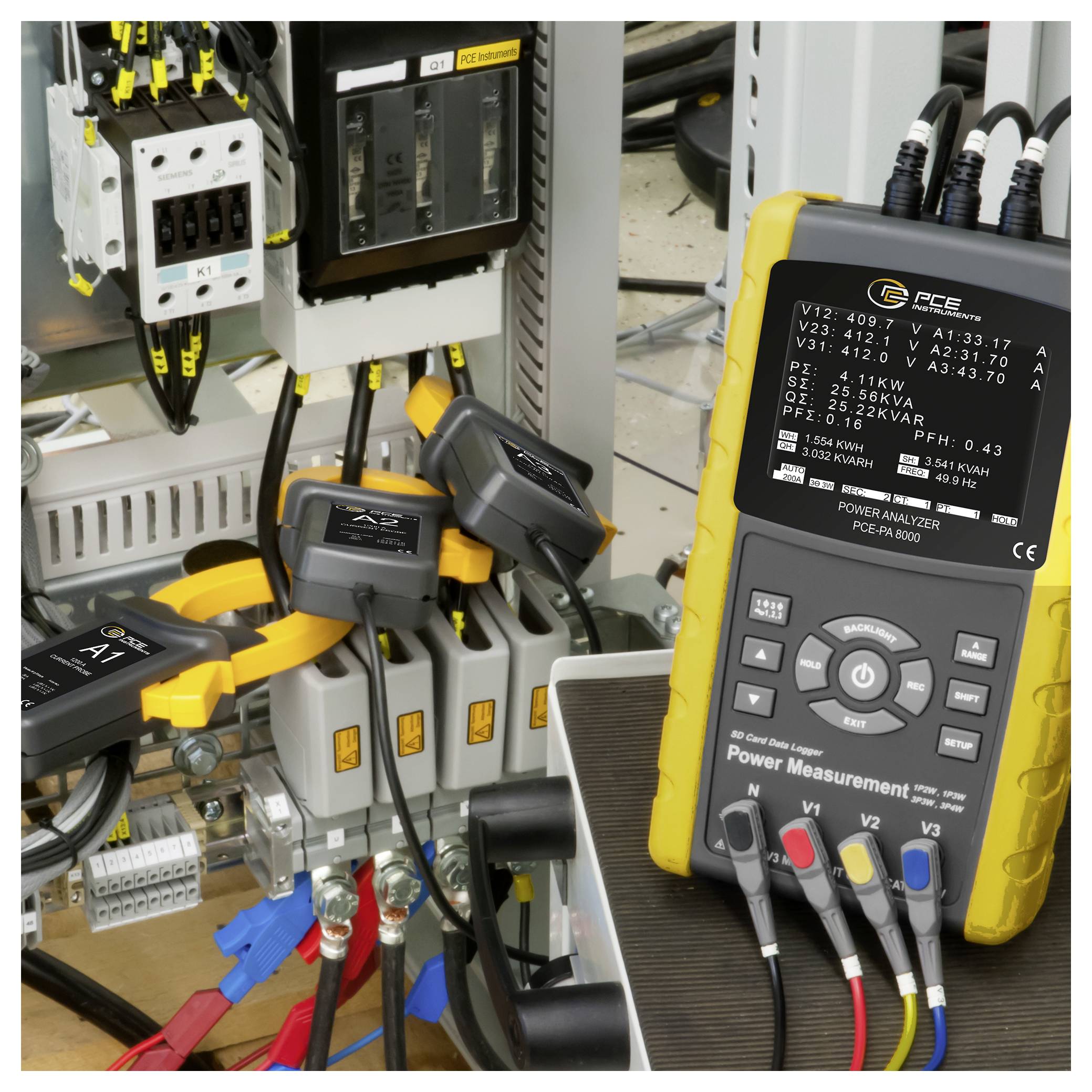

Przenośny analizator mocy podłączony do przemysłowego panelu elektrycznego, wyświetlający pomiary napięcia, prądu i mocy w czasie rzeczywistym.

Wyświetlenie analizatora mocy z folderem o nazwie 'WTA08', nazwą pliku '3P408001.XLS', połączeniem RS232, ustawieniami formatu danych i innymi szczegółami.

Elektryczny rozdzielnik elektryczny z różnymi przewodami i podłączonym urządzeniem pomiarowym do monitorowania napięcia i natężenia prądu.

1/7

Karta katalogowa (PDF)

Dostawa w czw. 24.09

10 Sztuki

Liczba

Sztuki

Suma (5495,12 zł / Sztuka)

5495,12 zł

6759,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 650,40 zł

Dostępnych jest tylko 10 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Miernik mocy PCE-PA 8000

Analiza mocy 3-fazowej w sieci 3-fazowej/4-przewodowej, 3-fazowej/3-przewodowej, 1-fazowej/2-przewodowej, 1-fazowej/3-przewodowejPomiar True RMS prądu i napięciaPomiar mocy czynnej, pozornej i biernejOkreślenie kąta fazowego i współczynnika mocy

Dane techniczne

Pomiar napięcia (AC V) Zakres pomiarowy 10 V... 600 V (faza do neutralnego) 10 V... 600 V (faza do fazy) Rozdzielczość 0,1 V Dokładność ± (0,5% + 0,5 V) Pomiar prądu (AC A) Zakres pomiarowy 20 A Rozdzielczość 0,001 A (< 10 A) 0,01 A (=10 A) Dokładność ± (0,5% + 0,1A) Zakres pomiarowy 200 A Rozdzielczość 0,01 A (< 100 A) 0,1 A (= 100 A) Dokładność ± (0,5% + 0,5 A) Zakres pomiarowy 1200 A Rozdzielczość 0,1 A (< 1000 A) 1 A (= 1000 A) Dokładność ± (0,5 A + 5 A) Moc czynna Zakres pomiarowy Rozdzielczość Dokładność 0 KW ... 9,999 KW 10 KW... 99,99 KW 100 KW... 999,9 KW 1 MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW) Moc pozorna Zakres pomiarowy Rozdzielczość Dokładność 0 KVA ... 9,999 KVA 10 KVA... 99,99 KVA 100 KVA.. 999,9 KVA 1 MVA... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Moc bierna Zakres pomiarowy Rozdzielczość Dokładność 0 KVAR ... 9,999 KVAR 10 KVAR... 99,99 KVAR 100 KVAR... 999,9 KVAR 1 MVAR... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Energia czynna Zakres pomiarowy Rozdzielczość Dokładność 0 KWH ... 9,999 KWH 10,00 KWH... 99,99 KWH 100,0 KWH... 999,9 KWH 1 MWH... 9,999 MWH 0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh ± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2 % + 0,8 KWh) ± (2% + 0,008 MWh) Energia pozorna Zakres pomiarowy Rozdzielczość Dokładność 0 KVAH ... 9,999 KVAH 10,00 KVAH... 99,99 KVAH 100,0 KVAH... 999,9 KVAH 1 MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2% + 0,008 MVAh) Energia bierna Zakres pomiarowy Rozdzielczość Dokładność 0 kVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH 0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh ± (2 % + 0,008KVARh) ± (2 % + 0,08 KVARh) ± (2 % + 0,8 KVARh) ± (2% + 0,008 MVARh) Zakres pomiaru współczynnika mocy 0... 1 Podziałka: 0,01 Dokładność: ± 0,04 Zakres pomiaru kąta fazowego -180° ... 180° Rozdzielczość 0,1° Dokładność ± 1° Zakres pomiarowy częstotliwości 45 Hz... 65 Hz Rozdzielczość: 0,1 Hz Dokładność 0,1 Hz Ogólne dane techniczne: Wyświetlacz LCD z matrycą punktową 3,7" (320*240 pikseli) z podświetleniem LED Mierzalne zmienne elektryczne AC V, AC A, moc czynna, moc pozorna, moc czynna, współczynnik mocy, kąt fazowy, częstotliwość sieci Zakresy pomiarowe napięcia 10 V ... 600 V AC, automatyczny wybór zakresu Zakresy pomiarowe prądu 0,2 A.. 1200A AC, automatyczny/ręczny wybór zakresu Norma bezpieczeństwa IEC 1010 CAT III 600 V Rezystancja wejściowa AC V 10 MOhm Zaciski prądowe o częstotliwości roboczej 40 Hz ... 1 kHz, testowane cęgi prądowe o częstotliwości roboczej 45 Hz ... 65 Hz Zabezpieczenie przeciążeniowe AC A AC V 720 V RMS 1300A z cęgami prądowymi Karta SD do przechowywania danych Interwał nagrywania 2 sekundy... 7200 sekund Funkcja rejestratora danych przechowywanie w czasie rzeczywistym na karcie SD Wyjście danych przez USB lub RS232 w zależności od kabla połączeniowego Temperatura robocza 0°C... 50 °C Wilgotność otoczenia < 80% RH Zasilanie 8 x baterie 1,5 V AA, zasilanie 9 V Pobór prądu, miernik: 300 mA DC Cęgi prądowe: 34mA DC Maksymalna średnica przewodu 50 mm Waga Masa: 948 g (z bateriami) Cęgi prądowe: 467 g (z kablem) Wymiary miernika: 225 x 125 x 64 mm cęgi prądowe: 210 x 64 x 33 mm Szczęka: 86 mm (na zewnątrz)

Rodzaj produktu: Analizator sieci

Kategoria pomiarowa: CAT III 600 V

Rozpoznanie faz: tak (integracja)

: fabryczna (bez certyfikatu)

Wymiary: (D x S x W) 225 x 125 x 64 mm

Waga: 948 g

Właściwości analizatora sieci: z funkcją rejestratora
zaw. cegi

Szerokość produktu: 125 mm

Wysokość produktu: 64 mm

Długość produktu: 225 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2452550 Analizator sieci PCE Instruments PCE-PA 8000 PCE-PA 8000 z funkcją rejestratora, zaw. cegi

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2452550 Analizator sieci PCE Instruments PCE-PA 8000 PCE-PA 8000 z funkcją rejestratora, zaw. cegi

Opis

Miernik HVAC PCE-PA 8000 z pamięcią danych na karcie SD, interfejs PC. Za pomocą amperomierza z cęgami prądowymi PCE-PA 8000 możliwy jest pomiar i rejestracja mocy w obwodzie jednofazowym i trójfazowym. Amperomierz PCE-PA 8000 umożliwia pomiary długoterminowe. Miernik zapisuje dane pomiarowe na wtykowej karcie SD w formacie XLS. Oznacza to, że dane pomiarowe można wygodnie analizować na komputerze. Interwał zapisu można wybrać od 2 do 7200 sekund. Licznik energii umożliwia pomiary energii, wyznaczanie współczynnika mocy i kąta fazowego. Cęgi prądowe analizatora sieci PCE-PA 8000 mogą być stosowane do przewodów o średnicy do 50 mm. Dzięki temu urządzenie pomiarowe idealnie nadaje się do zastosowania w sieci zasilającej. Wszystkie zmierzone wartości można odczytać na pierwszy rzut oka dzięki dużemu wyświetlaczowi o przekątnej 3,7 cala. Umożliwia to szybką analizę bieżących mierzonych wartości oraz zapewnia przegląd prądu, napięcia i pobieranej mocy.

Zakres dostawy

1 x miernik mocy PCE-PA 8000 3x miernik cęgowy 4 x przewody testowe 4 zaciski krokodylkowe 1 x karta pamięci SD (2GB) 1 zasilacz 9V 8 baterii AA 1,5 V

Uwagi

< 10 A) 0,01 A (=10 A) Dokładność ± (0,5% + 0,1A) Zakres pomiarowy 200 A Rozdzielczość 0,01 A (< 100 A) 0,1 A (= 100 A) Dokładność ± (0,5% + 0,5 A) Zakres pomiarowy 1200 A Rozdzielczość 0,1 A (< 1000 A) 1 A (= 1000 A) Dokładność ± (0,5 A + 5 A) Moc czynna Zakres pomiarowy Rozdzielczość Dokładność 0 KW ... 9,999 KW 10 KW... 99,99 KW 100 KW... 999,9 KW 1 MW... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW) Moc pozorna Zakres pomiarowy Rozdzielczość Dokładność 0 KVA ... 9,999 KVA 10 KVA... 99,99 KVA 100 KVA.. 999,9 KVA 1 MVA... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Moc bierna Zakres pomiarowy Rozdzielczość Dokładność 0 KVAR ... 9,999 KVAR 10 KVAR... 99,99 KVAR 100 KVAR... 999,9 KVAR 1 MVAR... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Energia czynna Zakres pomiarowy Rozdzielczość Dokładność 0 KWH ... 9,999 KWH 10,00 KWH... 99,99 KWH 100,0 KWH... 999,9 KWH 1 MWH... 9,999 MWH 0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh ± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2 % + 0,8 KWh) ± (2% + 0,008 MWh) Energia pozorna Zakres pomiarowy Rozdzielczość Dokładność 0 KVAH ... 9,999 KVAH 10,00 KVAH... 99,99 KVAH 100,0 KVAH... 999,9 KVAH 1 MVAH... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2% + 0,008 MVAh) Energia bierna Zakres pomiarowy Rozdzielczość Dokładność 0 kVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH 0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh ± (2 % + 0,008KVARh) ± (2 % + 0,08 KVARh) ± (2 % + 0,8 KVARh) ± (2% + 0,008 MVARh) Zakres pomiaru współczynnika mocy 0... 1 Podziałka: 0,01 Dokładność: ± 0,04 Zakres pomiaru kąta fazowego -180° ... 180° Rozdzielczość 0,1° Dokładność ± 1° Zakres pomiarowy częstotliwości 45 Hz... 65 Hz Rozdzielczość: 0,1 Hz Dokładność 0,1 Hz Ogólne dane techniczne: Wyświetlacz LCD z matrycą punktową 3,7" (320*240 pikseli) z podświetleniem LED Mierzalne zmienne elektryczne AC V, AC A, moc czynna, moc pozorna, moc czynna, współczynnik mocy, kąt fazowy, częstotliwość sieci Zakresy pomiarowe napięcia 10 V ... 600 V AC, automatyczny wybór zakresu Zakresy pomiarowe prądu 0,2 A.. 1200A AC, automatyczny/ręczny wybór zakresu Norma bezpieczeństwa IEC 1010 CAT III 600 V Rezystancja wejściowa AC V 10 MOhm Zaciski prądowe o częstotliwości roboczej 40 Hz ... 1 kHz, testowane cęgi prądowe o częstotliwości roboczej 45 Hz ... 65 Hz Zabezpieczenie przeciążeniowe AC A AC V 720 V RMS 1300A z cęgami prądowymi Karta SD do przechowywania danych Interwał nagrywania 2 sekundy... 7200 sekund Funkcja rejestratora danych przechowywanie w czasie rzeczywistym na karcie SD Wyjście danych przez USB lub RS232 w zależności od kabla połączeniowego Temperatura robocza 0°C... 50 °C Wilgotność otoczenia < 80% RH Zasilanie 8 x baterie 1,5 V AA, zasilanie 9 V Pobór prądu, miernik: 300 mA DC Cęgi prądowe: 34mA DC Maksymalna średnica przewodu 50 mm Waga Masa: 948 g (z bateriami) Cęgi prądowe: 467 g (z kablem) Wymiary miernika: 225 x 125 x 64 mm cęgi prądowe: 210 x 64 x 33 mm Szczęka: 86 mm (na zewnątrz)

Rodzaj produktu: Analizator sieci

Kategoria pomiarowa: CAT III 600 V

Rozpoznanie faz: tak (integracja)

: fabryczna (bez certyfikatu)

Wymiary: (D x S x W) 225 x 125 x 64 mm

Waga: 948 g

Właściwości analizatora sieci: z funkcją rejestratora
zaw. cegi

Szerokość produktu: 125 mm

Wysokość produktu: 64 mm

Długość produktu: 225 mm
