Analizator sieci Chauvin Arnoux PEL 113 P01157157 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P

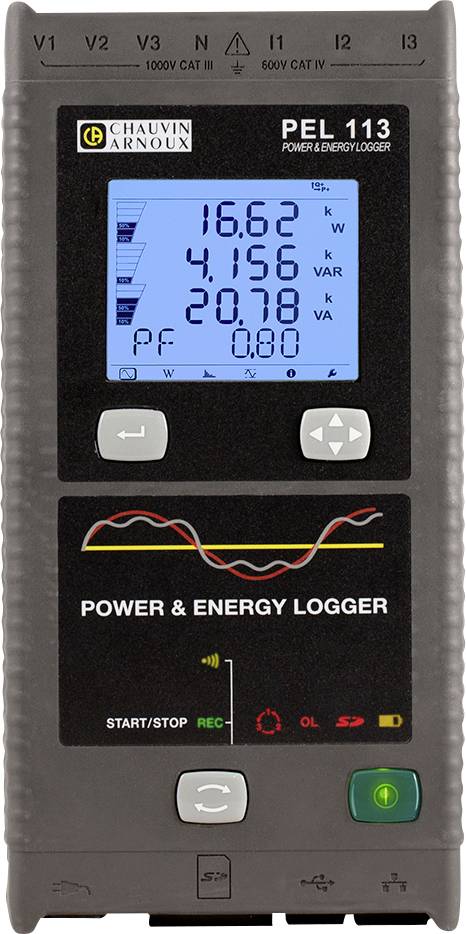

Rejestrator mocy i energii z wyświetlaczem cyfrowym pokazuje wartości pomiarowe: 16,62 kW, 4,156 kVar, 20,78 kVA oraz współczynnik mocy 0,80.

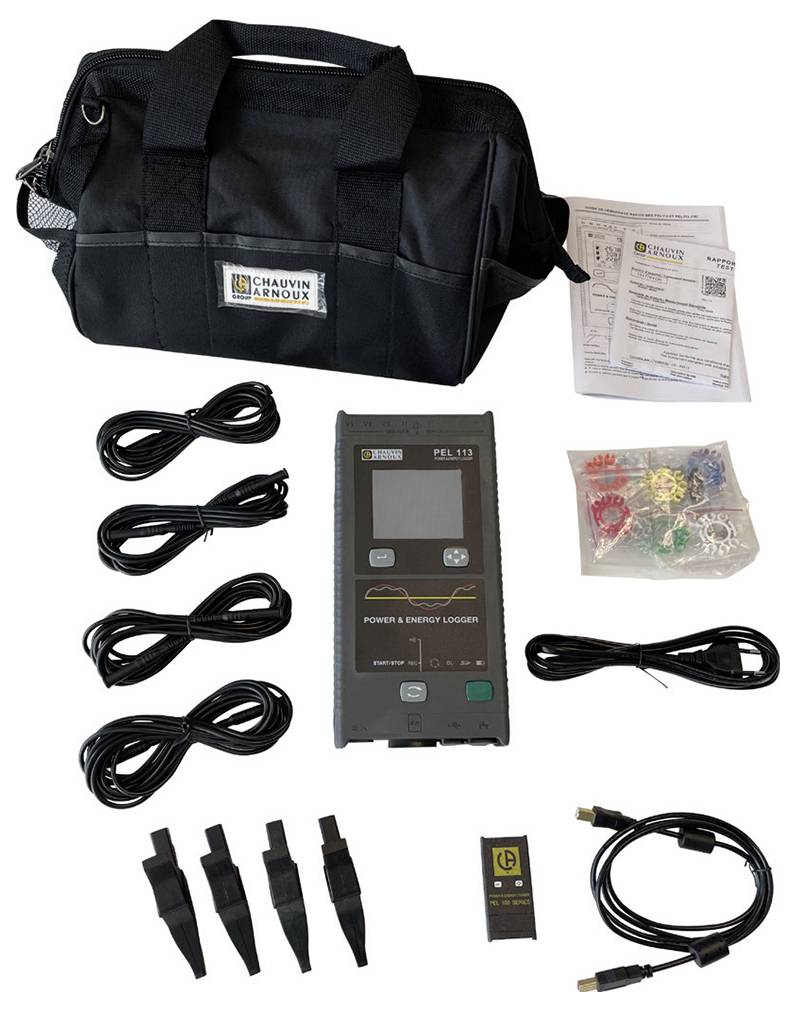

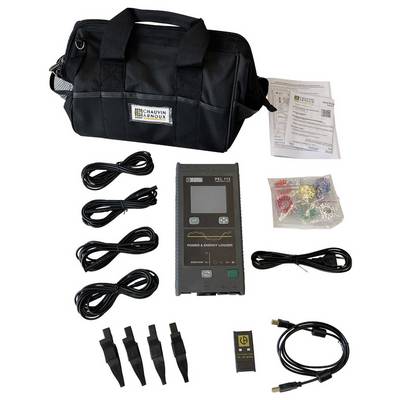

Przenośny rejestrator energii i wydajności z akcesoriami: kablami, zaciskami, instrukcją i torbą, ułożonymi na jednej powierzchni.

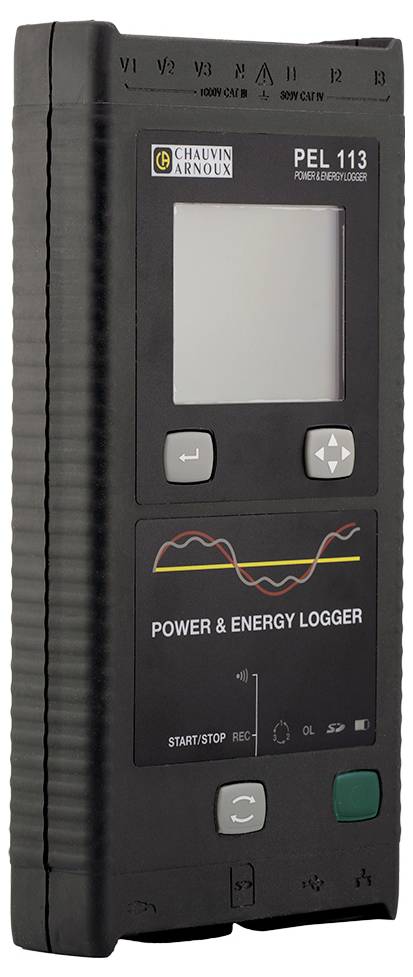

Obraz przedstawia przenośne urządzenie pomiarowe do rejestracji energii elektrycznej. Posiada wyświetlacz oraz panel sterowania z kilkoma przyciskami.

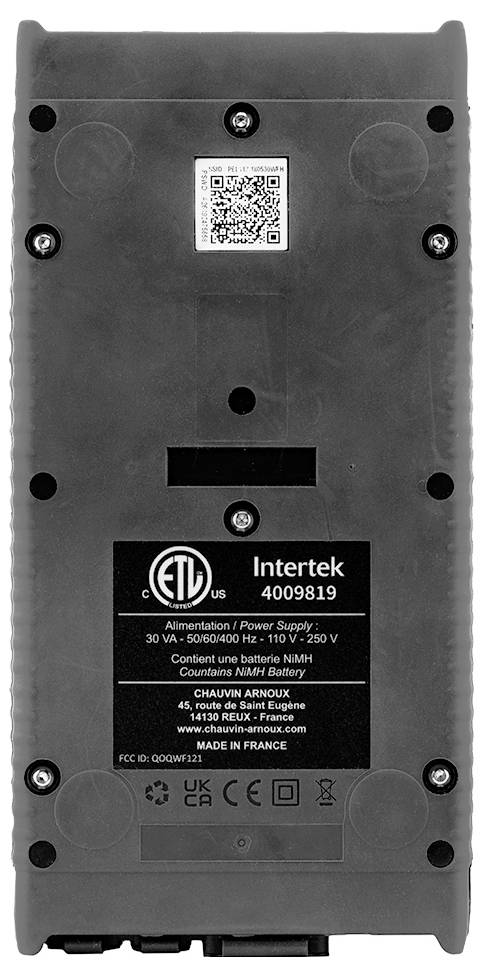

Tylna strona urządzenia elektronicznego z kodem QR i informacjami o produkcie. Zawiera dane dotyczące zasilania oraz informację o produkcji we Francji.

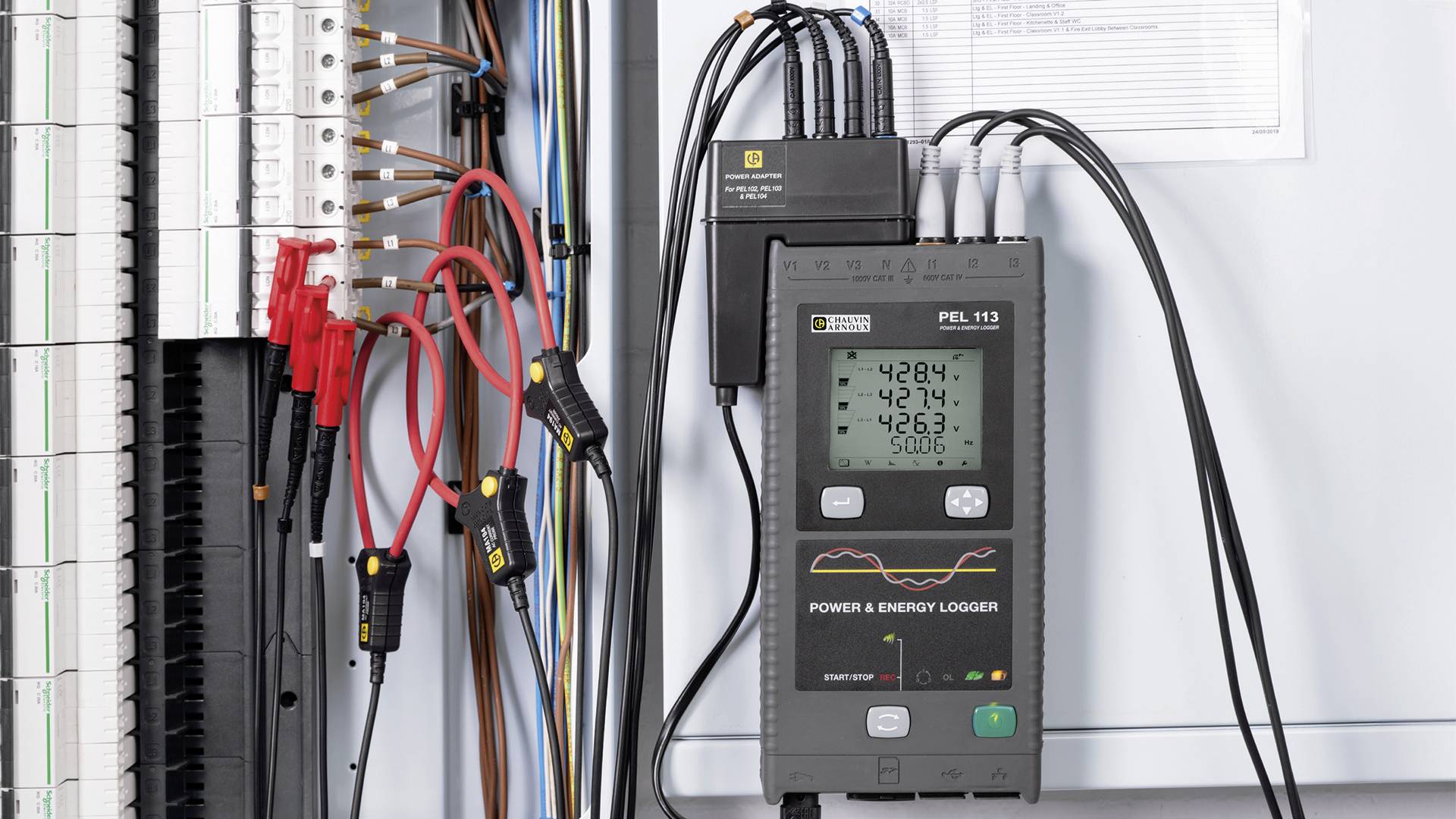

Wielofunkcyjne urządzenie pomiarowe do elektrosprzętu z wieloma połączeniami kablowymi wyświetla wartości napięcia 428V, 427V, 426V, 500V na wyświetlaczu cyfrowym.

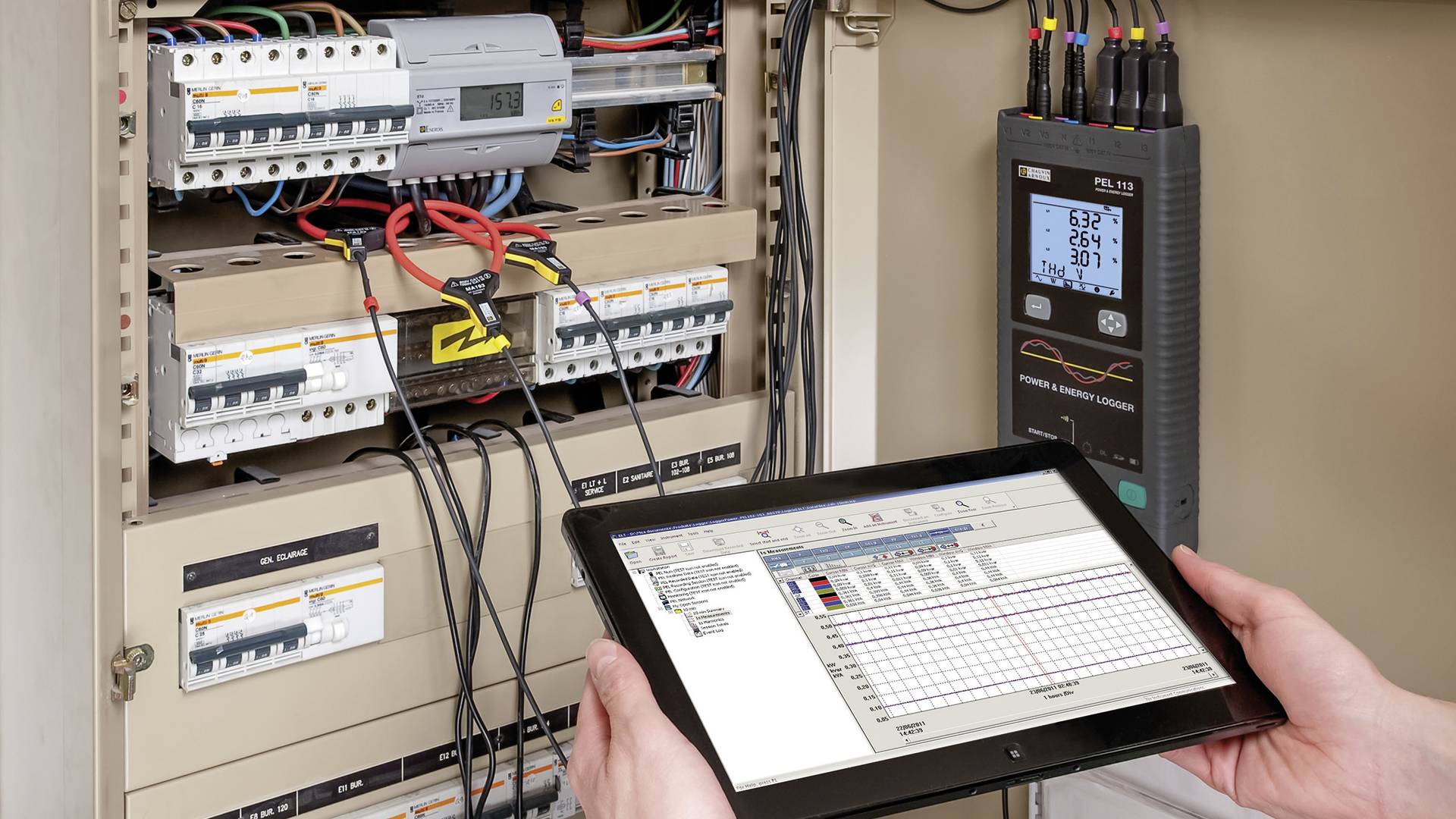

Osoba trzyma tablet przed otwartą rozdzielnicą elektryczną. Tablet wyświetla dane, podczas gdy przyrząd pomiarowy po prawej stronie wskazuje wartości elektryczne.

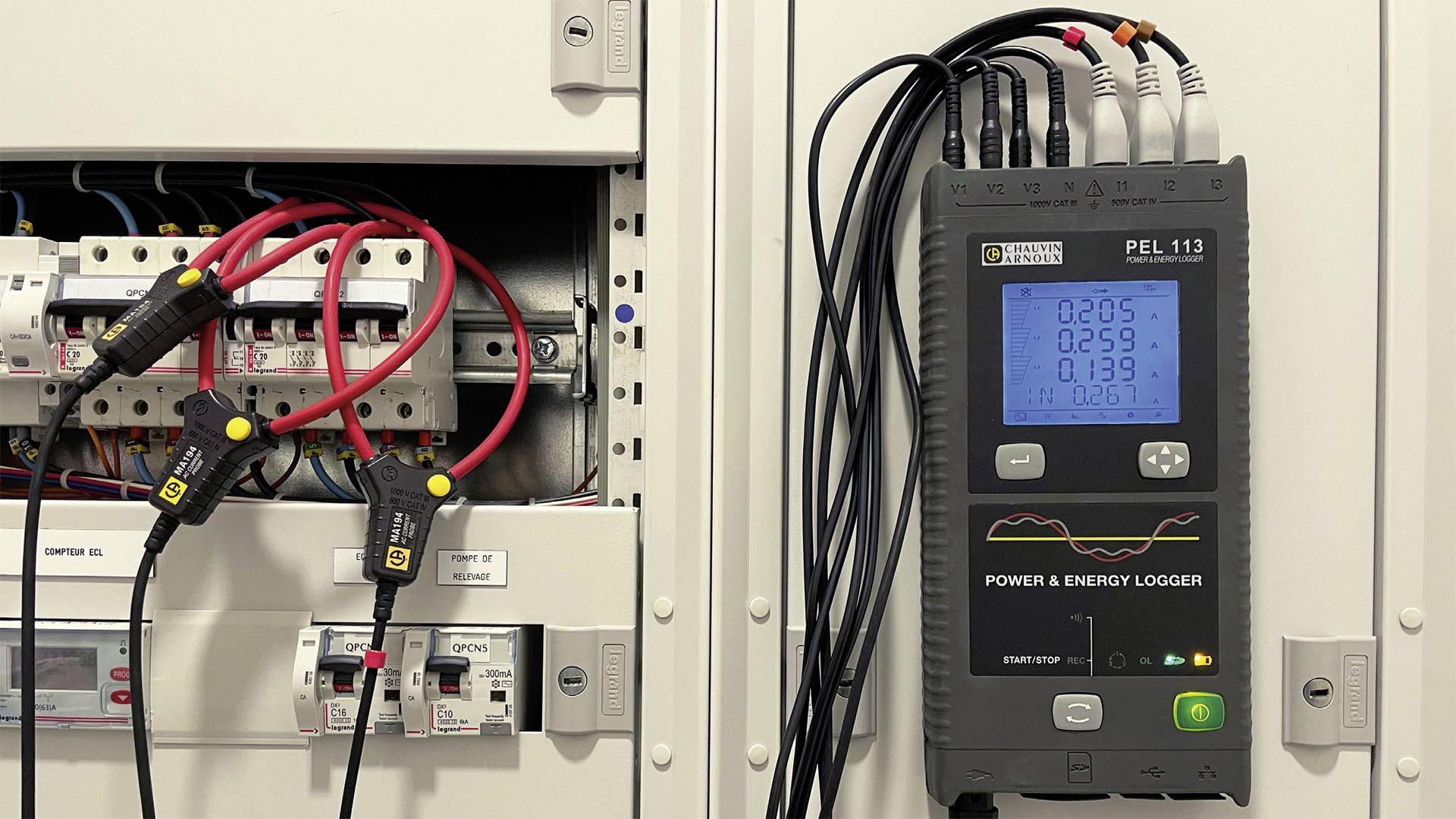

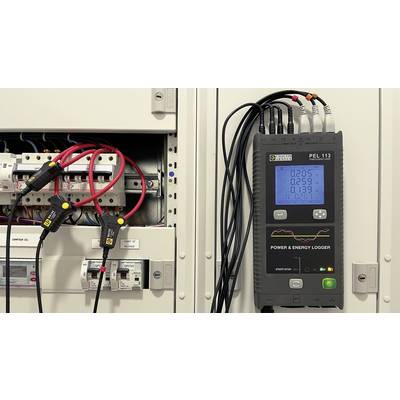

Rejestrator energii monitoruje elektryczną tablicę rozdzielczą. Po lewej stronie widoczne są kable i zaciski, po prawej urządzenie cyfrowe z wartościami pomiarowymi.

1/7

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (8860,98 zł / Sztuka)

8860,98 zł

10 899,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 813,00 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Rejestrator mocy i energii PEL 113 bez przekładnika prądowego

Rejestrator do rejestracji i analizy zużycia energii w celu optymalizacji efektywności energetycznej
Rejestruj pobór mocy trójfazowej wszystkich typów instalacji elektrycznych nawet przez kilka miesięcy
Rejestruj wszystkie parametry elektryczne (prądy, napięcia itp.) oraz harmoniczne bez przerywania zasilania
Bezpłatny program PEL Transfer do konfiguracji urządzenia i przetwarzania danych energetycznych z podziałem energii (strat)
Wszechstronne możliwości komunikacji: Ethernet, USB, WLAN, serwer IRD
Kompaktowa, smukła obudowa z magnetycznym tyłem do praktycznego montażu w szafie sterowniczej
Bezpłatna aplikacja na Androida z funkcjami analizy silnika: prędkość, sprawność i moment obrotowy silnika bez czujników mechanicznych

Dane techniczne

Ogólne informacje
Wyświetlacz: Z czterokrotnym wyświetlaczem cyfrowym
Typ systemów: jednofazowe, dwufazowe, trójfazowe z przewodem neutralnym lub bez oraz inne specjalne typy systemów
Liczba kanałów: 3 wejścia dla napięcia, 3 wejścia dla prądu (obliczony prąd neutralny)
Pomiary
Częstotliwość sieciowa: DC, 50 Hz, 60 Hz i 400 Hz
Napięcie (zakresy pomiarowe): 10,00 - 1000 Vac / 100,00 - 1000 VDC
Prąd (w zależności od przekładnika prądowego) od 5 mAac do 10 kAac / 50 mAdc do 5 kAdc
Obliczone wartości
Przekładnie przetwornika: do 650 000 V / do 25 000 A
Moc: 10W do 10GW / 10var do 10Mvar / 10VA do 10GVA
Energia: do 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
• Fazy: cos φ, tan φ, PF
Harmoniczne: THD
Funkcje dodatkowe
Kolejność faz: Tak
Min./maks.: Tak
Alarm: Tak
Mocowanie za pomocą magnetycznego tyłu obudowy
Zapis danych
Interwał akwizycji / agregacja: 5 pomiarów/s / od 1 min do 60 min
Pamięć: karta SD, 8 GB (karta SD-HC do 32 GB)
Zakres temperatury roboczej: od 0 °C do +50 °C

Rodzaj produktu: Analizator sieci

Kategoria pomiarowa: CAT III 1000 V
CAT IV 600 V

: fabryczna (bez certyfikatu)

Wymiary: (D x S x W) 12.5 x 3.7 x 25.6 cm

Waga: 950 g

Typ pomiaru: 3-fazowy

Właściwości analizatora sieci: z funkcją rejestratora
Pomiary zużycia energii
Analizy obciążenia
Pomiary online

Szerokość produktu: 3.7 cm

Wysokość produktu: 25.6 cm

Długość produktu: 12.5 cm

Interfejs komponentów: USB
Wi-Fi
Wi-Fi
RJ45

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 3307918 Analizator sieci Chauvin Arnoux PEL 113 P01157157 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3307918 Analizator sieci Chauvin Arnoux PEL 113 P01157157 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P

Warunki gwarancji

Warunki gwarancji 3307918 Analizator sieci Chauvin Arnoux PEL 113 P01157157 z funkcją rejestratora, Pomiary zużycia energii, Analizy obciążenia, P

Opis

PEL 113 mierzy i przechowuje całą moc i energię. Można go zastosować wszędzie tam, gdzie jest energia:
• Generatory prądu: odnawialne źródła energii, elektrownie cieplne...
• Przemysł: przemysł metalowy, produkcja szkła, przemysł spożywczy.
• Budynki mieszkalne i usługowe...
• Infrastruktura i transport
• Centra danych...

Obszary zastosowań:
• Audyty energetyczne
• Diagnostyka elektryczna
• Konserwacja przemysłowa

Prosta i sprawdzona ergonomia
• kompaktowy iz obudową magnetyczną
• 3 wejścia napięciowe i 3 prądowe
• Poczwórny wyświetlacz cyfrowy z podświetleniem
• Samowystarczalność w całej fazie

Pomiary RMS i DC
• Napięcia AC i/lub DC do 1000 V
• Prądy do 10 kA AC, 5 kA DC (w zależności od przekładnika prądowego)
• Moc czynna, bierna i pozorna
• Energia czynna, bierna i pozorna
• Podstawowe i symetryczne moce czynne oraz moce czynne asymetrii
• Pomiary i charakterystyka silnika (przez aplikację na Androida)

Funkcje
• Rozbicie strat energii
• Parametry fazowe: cos φ, tan Φ, współczynnik mocy PF
• Współczynnik szczytowy
• Obliczanie THD dla prądów i napięć
• Pomiary prądu stałego, 50 Hz, 60 Hz i 400 Hz (wysyłka...)

Oprogramowanie do transferu PEL
Oprogramowanie PEL Transfer oferuje następujące opcje:
• Konfiguracja PEL
• Sprawdź połączenia przed rozpoczęciem nagrywania
• Pobierz pomiary zapisane w PEL
• Wyświetlanie różnych wyników pomiarów i analiz

Dodatkowa zaleta: PEL Transfer przelicza wartość Twojego zużycia energii elektrycznej na euro (8 stref taryfowych).

Komunikacja w sieciach
PEL 110 ma kilka opcji transmisji:
- USB, najprostsze rozwiązanie do użytku na miejscu.
- Ethernet RJ45 lub Wi-Fi (serwer): Podłącz swój PEL 11x do serwera w celu komunikacji z dowolną stacją w sieci za pomocą oprogramowania PEL Transfer Software.
- Wi-Fi (punkt dostępu):
• Nawiąż bezpośrednie połączenie pomiędzy PEL 11x a komputerem.
• Tryb punktu dostępowego (AP) obsługuje do 5 klientów.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Zakres dostawy

Etui.
4 przewody do pomiaru napięcia
4 zaciski krokodylkowe
1 zestaw baterii
1 Karta SD
1 adapter SD/USB
1 kabel USB
1 kabel zasilający
1 oprogramowanie komputerowe (PEL Transfer) i instrukcja obsługi do pobrania ze strony internetowej
Instrukcja szybkiego uruchamiania
