Analizator sieci Chauvin Arnoux PEL 113 Set P01300003 zaw. cegi , z funkcją rejestratora, Pomiary zużycia energii, Anali

Rejestrator danych mocy i energii z wyświetlaczem cyfrowym pokazuje wartości takie jak napięcie i natężenie prądu. Podłączone są trzy czujniki pomiarowe.

Zestaw miernika energii składający się z torby, kilku przewodów, urządzenia głównego, kolorowych końcówek i instrukcji obsługi.

Czarno-szary rejestrator danych zasilania i energii z podświetlanym wyświetlaczem, wyświetlający pomiary napięcia i prądu w kWh.

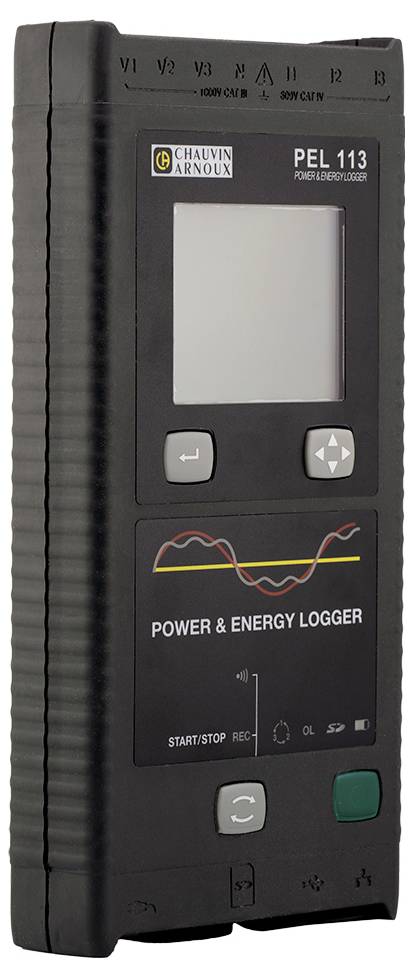

Czarny miernik prądu i energii z wyświetlaczem i przyciskami sterującymi, model 'PEL 113'. Diagram przedstawia wahania natężenia prądu.

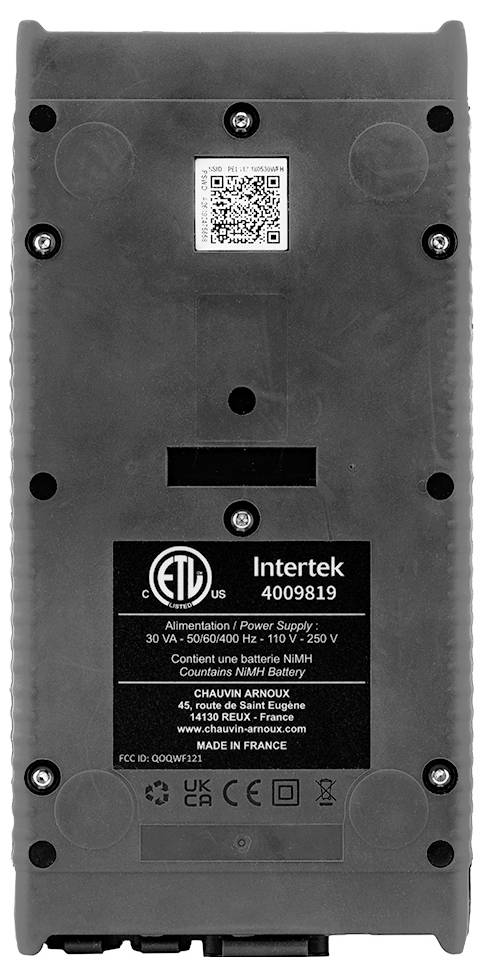

Widok tylnej strony czarnego urządzenia elektronicznego z nadrukowanym kodem QR oraz informacjami producenta.

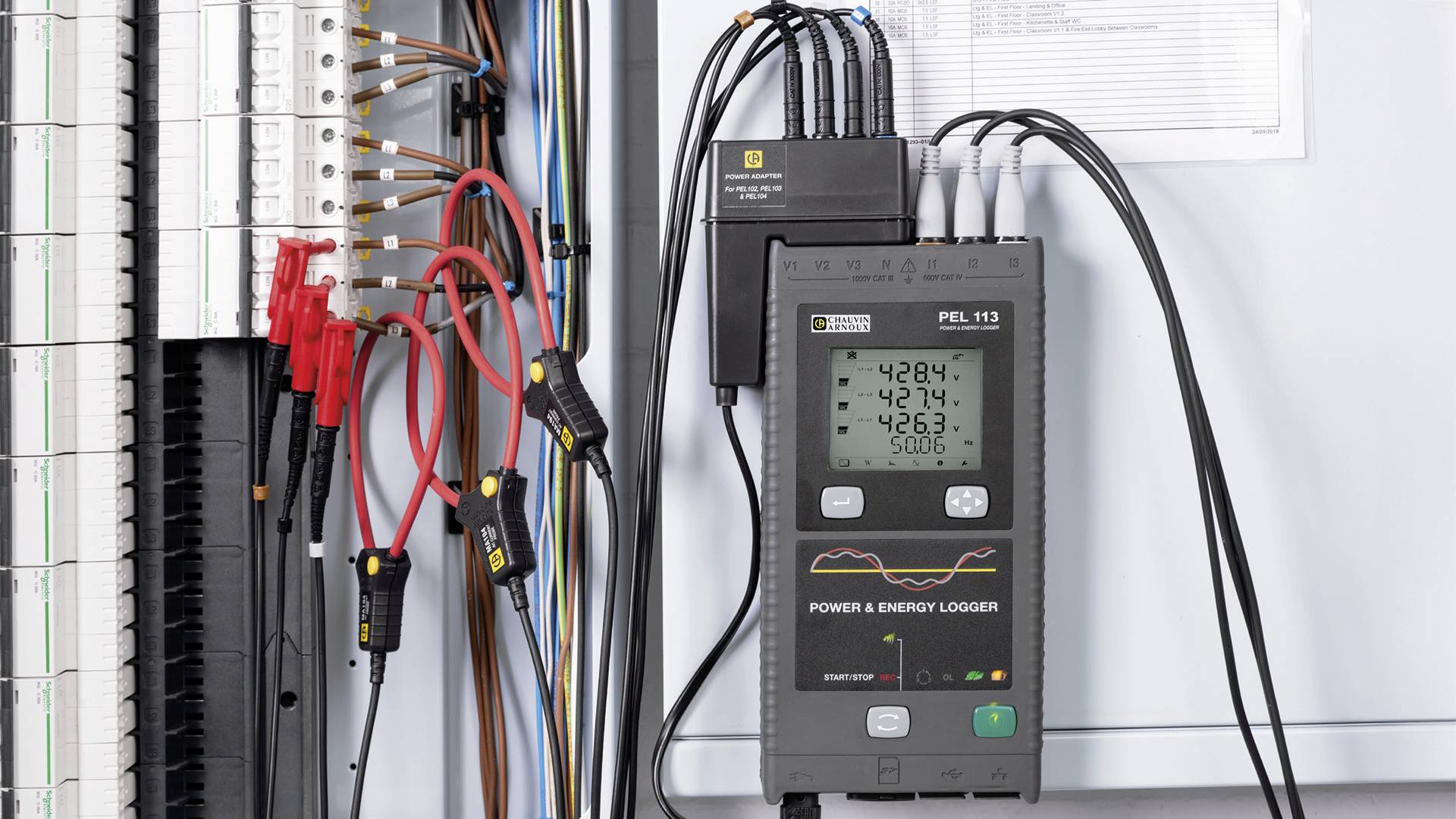

Licznik energii elektrycznej jest podłączony za pomocą kilku przewodów do rozdzielni elektrycznej i mierzy wartości elektryczne, takie jak napięcie i natężenie prądu.

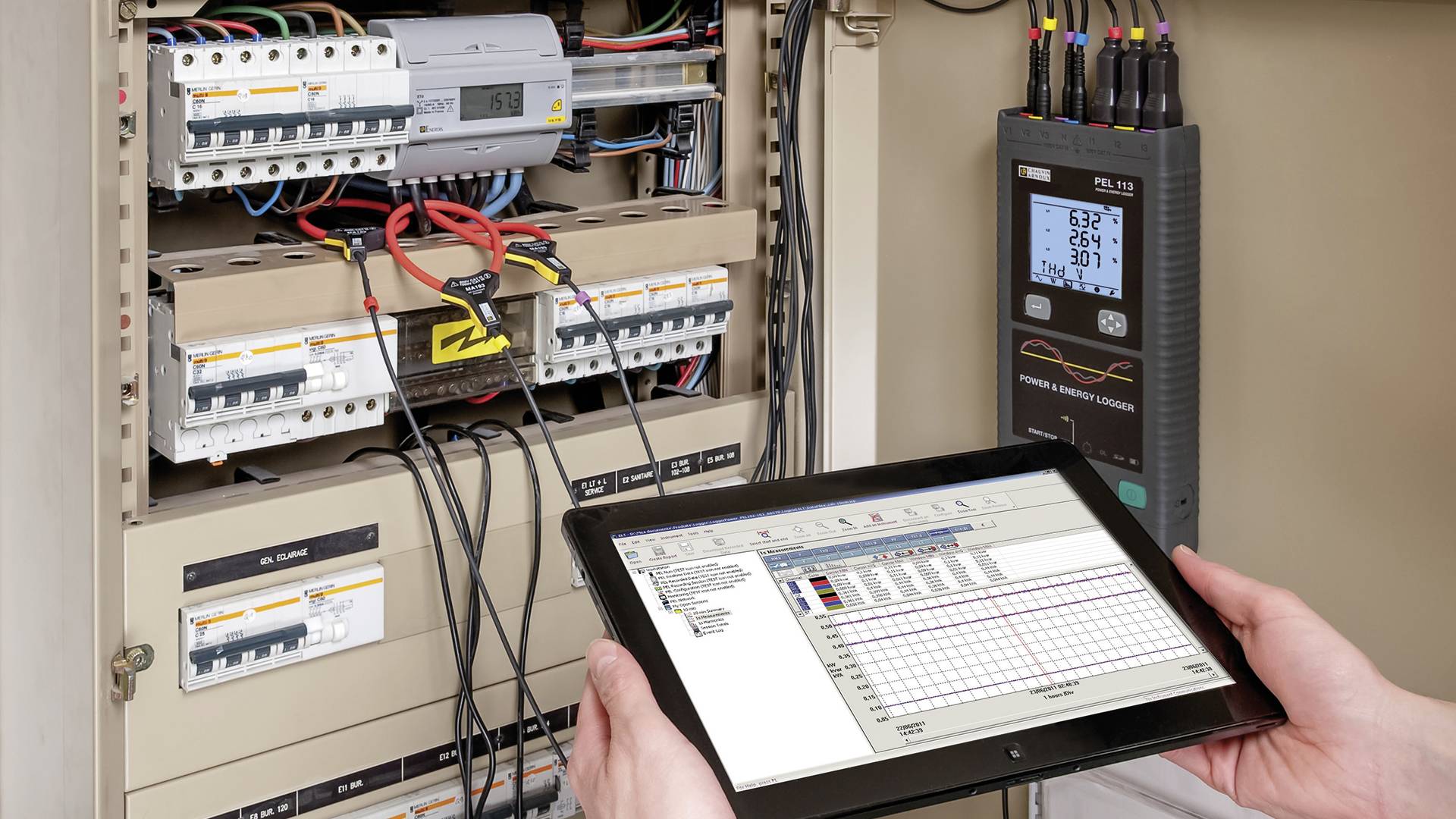

Osoba trzyma tablet z diagramem przed otwartą szafą sterowniczą pełną kabli i urządzeń, z miernikiem pomiarowym z boku.

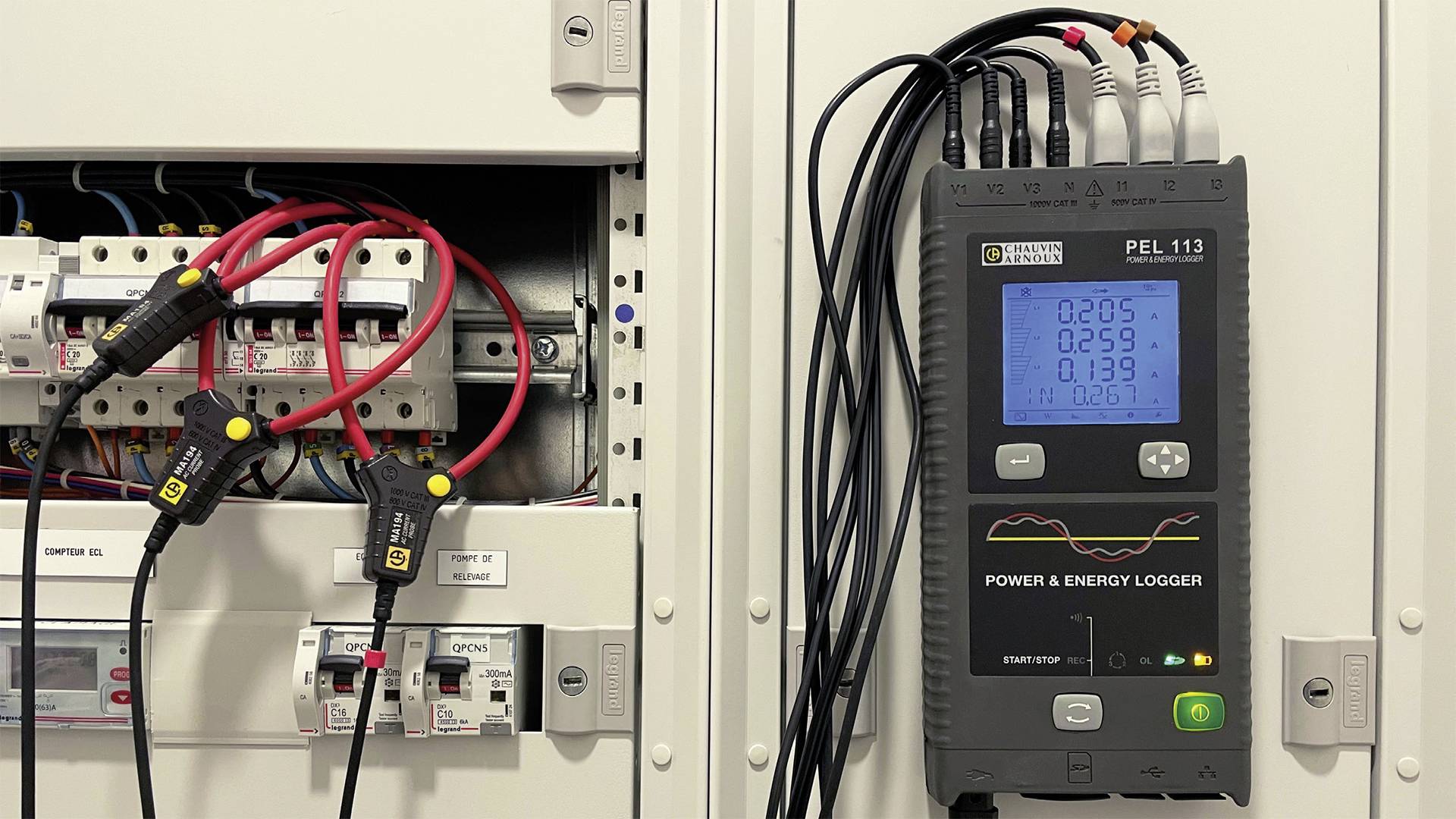

Rejestrator energii mierzy wartości elektryczne w szafce sterowniczej, wyświetlając je na wyświetlaczu urządzenia za pomocą połączeń kablowych z modułami.

1/8

Karta katalogowa (PDF)

Dostawa w czw. 24.09

1 Sztuki

Liczba

Sztuki

Suma (13 169,92 zł / Sztuka)

13 169,92 zł

16 199,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1300,80 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Rejestrator mocy i energii PEL 113 z MA194-350 i zasilaczem

Rejestrator do rejestrowania i analizowania zużycia energii w celu optymalizacji efektywności energetycznej
Rejestruj wydajność wszystkich typów instalacji elektrycznych w trybie trójfazowym przez okres kilku miesięcy.
Rejestruj wszystkie parametry elektryczne (prądy, napięcia itp.), a także harmoniczne, nie przerywając zasilania.
Zestaw 3 elastycznych przekładników prądowych o średnicy pętli 100 mm i zasilacza sieciowego PEL do ochrony przeciwprzepięciowej i zasilania urządzenia pomiarowego poprzez wejścia pomiaru napięcia
Darmowe oprogramowanie PEL Transfer do konfiguracji urządzeń i przetwarzania danych energetycznych z zestawieniem strat energii
Wszechstronne opcje komunikacji: Ethernet, USB, WLAN, serwer IRD
Kompaktowa, smukła obudowa z magnetycznym tyłem umożliwiająca wygodny montaż w szafie sterowniczej

Dane techniczne

Ogólne informacje
Wyświetlacz: Z czterokrotnym wyświetlaczem cyfrowym
Typ systemów: jednofazowe, dwufazowe, trójfazowe z przewodem neutralnym lub bez oraz inne specjalne typy systemów
Liczba kanałów: 3 wejścia dla napięcia, 3 wejścia dla prądu (obliczony prąd neutralny)
Pomiary
Częstotliwość sieciowa: DC, 50 Hz, 60 Hz i 400 Hz
Napięcie (zakresy pomiarowe): 10,00 - 1000 Vac / 100,00 - 1000 VDC
Prąd (w zależności od przekładnika prądowego) od 5 mAac do 10 kAac / 50 mAdc do 5 kAdc
Obliczone wartości
Przekładnie przetwornika: do 650 000 V / do 25 000 A
Moc: 10W do 10GW / 10var do 10Mvar / 10VA do 10GVA
Energia: do 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
• Fazy: cos φ, tan φ, PF
Harmoniczne: THD
Funkcje dodatkowe
Kolejność faz: Tak
Min./maks.: Tak
Alarm: Tak
Mocowanie za pomocą magnetycznego tyłu obudowy
Zapis danych
Interwał akwizycji / agregacja: 5 pomiarów/s / od 1 min do 60 mn
Pamięć: karta SD, 8 GB (karta SD-HC do 32 GB)
Zakres temperatury roboczej: od 0 °C do +50 °C

Rodzaj produktu: Analizator sieci

Kategoria pomiarowa: CAT III 1000 V
CAT IV 600 V

: fabryczna (bez certyfikatu)

Wymiary: (D x S x W) 12.5 x 3.7 x 25.6 cm

Waga: 950 g

Typ pomiaru: 3-fazowy

Właściwości analizatora sieci: zaw. cegi
z funkcją rejestratora
Pomiary zużycia energii
Analizy obciążenia
Pomiary online

Szerokość produktu: 3.7 cm

Wysokość produktu: 25.6 cm

Długość produktu: 12.5 cm

Interfejs komponentów: USB
Wi-Fi
Wi-Fi
RJ45

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 3307919 Analizator sieci Chauvin Arnoux PEL 113 Set P01300003 zaw. cegi , z funkcją rejestratora, Pomiary zużycia energii, Anali

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3307919 Analizator sieci Chauvin Arnoux PEL 113 Set P01300003 zaw. cegi , z funkcją rejestratora, Pomiary zużycia energii, Anali

Warunki gwarancji

Warunki gwarancji 3307919 Analizator sieci Chauvin Arnoux PEL 113 Set P01300003 zaw. cegi , z funkcją rejestratora, Pomiary zużycia energii, Anali

Opis

PEL 113 mierzy i magazynuje całą moc i energię. Można go stosować wszędzie tam, gdzie jest energia:

• Producenci energii: odnawialne źródła energii, elektrownie cieplne...

• Przemysł: Przemysł metalowy, szklarski, spożywczy.

• Budynki mieszkalne i komercyjne ...

• Infrastruktura i transport

• Centra danych ...

Obszary zastosowań:

• Audyty energetyczne

• Diagnostyka elektryczna

• Konserwacja przemysłowa

Prosta i sprawdzona ergonomia

• kompaktowy i z obudową magnetyczną

• 3 wejścia napięciowe i 3 wejścia prądowe

• Poczwórny wyświetlacz cyfrowy z podświetleniem

• Samowystarczalność w trakcie całej fazy (z akcesoriami)

Pomiary RMS i DC

• Napięcia prądu przemiennego i/lub stałego do 1000 V

• Prądy do 10 kA AC, 5 kA DC (w zależności od przekładnika prądowego)

• Moc czynna, bierna i pozorna

• Energia czynna, reaktywna i pozorna

• Moce czynne podstawowe i symetryczne oraz moce czynne asymetrii

• Pomiary i specyfikacje silnika (za pośrednictwem aplikacji na Androida)

Funkcje

• Podział strat energii

• Parametry fazowe: cos φ, tan Φ, współczynnik mocy PF

• Czynnik szczytowy

• Obliczanie współczynnika THD dla prądów i napięć

• Pomiary prądu stałego, 50 Hz, 60 Hz i 400 Hz (wysyłka...)

Transfer oprogramowania PEL

Oprogramowanie PEL Transfer oferuje następujące możliwości:

• Konfigurowanie PEL

• Przed rozpoczęciem nagrywania sprawdź połączenia

• Pobieranie pomiarów zapisanych w PEL

• Wyświetlanie różnych wyników pomiarów i analiz

Dodatkowa korzyść: PEL Transfer przelicza wartość Twojego zużycia energii elektrycznej na euro (8 stref taryfowych).

Komunikacja w sieciach

PEL 110 posiada kilka opcji transmisji:

• USB – najprostsze rozwiązanie do użytku na miejscu.

• Ethernet RJ45 lub Wi-Fi (serwer): Podłącz urządzenie PEL 11x do serwera, aby umożliwić komunikację z dowolną stacją w sieci przy użyciu oprogramowania PEL Transfer.

• Wi-Fi (punkt dostępu):

• Nawiąż bezpośrednie połączenie pomiędzy PEL 11x a komputerem.

• Tryb punktu dostępowego (AP) obsługuje do 5 klientów.

Opis tego produktu został przetłumaczony automatycznie.

Zakres dostawy

Etui.
3 przekładniki prądowe MiniFLEX MA194-350
1 zasilacz PEL
4 przewody do pomiaru napięcia
4 zaciski krokodylkowe
1 zestaw baterii
1 Karta SD
1 adapter SD/USB
1 kabel USB
1 kabel zasilający
1 oprogramowanie PC (PEL Transfer) i instrukcja obsługi do pobrania ze strony internetowej
Instrukcja szybkiego uruchamiania
