Name: Analizator sieci Janitza UMG 96-PQ-L, 24-90V Kalibracja (DAkkS)
Brand: Janitza
SKU: 2742735
Availability: BackOrder

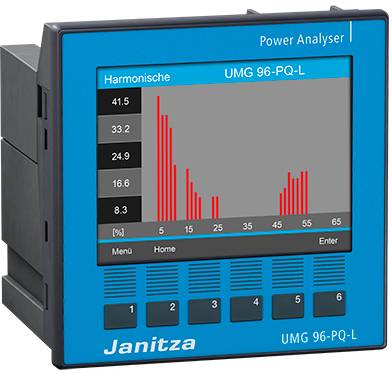

Niebieski analizator mocy wyświetla diagram słupkowy z częstotliwościami harmonicznymi. Wyświetlacz: 'Harmoniczne UMG 96-PQ-L'.

Dodatkowe informacje:

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (5779,00 zł / Sztuka)

5779,00 zł

4698,37 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Przyłączenia: zaciski śrubowe
Pomiar napięcia
Układy trójfazowe 4-przewodowe o napięciach znamionowych do 417 V / 720 V (+-10%) zgodnie z IEC 347 V / 600 V (+-10%) zgodnie z UL
Układy trójfazowe 3-przewodowe o napięciach znamionowych do 600 V (+10%)
Układ jednofazowy 2-przewodowy o napięciach znamionowych do 480 V (+-10%)
Kategoria przepięciowa 600 V CAT III
Mierzone napięcie udarowe 6 kV
Ochrona pomiaru napięcia 1 - 10 A (z aprobatą IEC/UL)
Zakres pomiarowy L-N 01) .. 600 Vrms (maks. przepięcie 800 Vrms)
Zakres pomiarowy L-L 01) .. 1040 Vrms (maks. przepięcie 1350 Vrms)
Rozdzielczość 0,01 V Współczynnik szczytu 2,45 (w odniesieniu do zakresu pomiarowego) Impedancja 3 MΩ/fazę
Pobór mocy ok. 0,1 VA
Częstotliwość próbkowania 13,67 kHz
Częstotliwość drgań podstawowych - rozdzielczość 45 Hz. 65 Hz 0,01 Hz
Analiza Fouriera 1. - 65 Harmoniczne
Pomiar natężenia
Natężenie znamionowe 5 A
Zakres pomiarowy 0,005 .. 6 Arms
Współczynnik szczytu 2 (w odniesieniu do 6 ramion)
Kategoria przepięciowa 300 V CAT II
Mierzone napięcie udarowe 2 kV
Pobór mocy ok. 0,2 VA (Ri=5 mΩ)
Przeciążenie przez 1 s 60 A (sinusoidalne)
Rozdzielczość 0,1 mA (wyświetlacz 0,01 A)
Częstotliwość próbkowania 13,67 kHz
Analiza Fouriera 1. - 65 Harmoniczne

Funkcje pomiarowe: analiza
Napięcie
prąd
cos phi
częstotliwość
moc
temperatura

Model katalogowy producenta: UMG 96-PQ-L, 24-90V

Technologia wyświetlacza: LCD

: IP20
IP40
IP54

Szerokość montażowa: 92 mm

Wysokość montażowa: 92 mm

Napięcie robocze: 24 V/AC
24 V/DC

Waga: 250 g

Maksymalne napięcie robocze: 90 V/AC
90 V/DC

Minimalne napięcie robocze: 24 V/AC
24 V/DC

Specyfikacja urządzenia: kolorowy wyświetlacz

Głębokość montażowa: 87.2 mm

Kategoria pomiarowa: CAT III 600 V
CAT II 300 V

Szerokość ramki: 96 mm

Wysokość ramki: 9.6 cm

Interfejs komponentów: zacisk śrubowy

: DAkkS

Do pobrania

Karta katalogowa

Karta katalogowa 2742735 Analizator sieci Janitza UMG 96-PQ-L, 24-90V Kalibracja (DAkkS)

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2742735 Analizator sieci Janitza UMG 96-PQ-L, 24-90V Kalibracja (DAkkS)

Opis

UMG 96-PQ-L rozszerzył serię 96 o całą gamę przydatnych funkcji. Modułowy analizator sieci wyróżnia się dużą pamięcią, która dzięki specjalnej kompresji danych oferuje do 15 lat przechowywania. Dzięki podziałowi pamięci długi czas przechowywania prądu, mocy i Cos jest utrzymywany nawet przy pomiarze jakości napięcia o wysokiej rozdzielczości. Twoje dane są więc bezpieczne.

Niezależnie od tego, czy chodzi o monitorowanie temperatury, analizę jakości napięcia czy monitorowanie prądu różnicowego, UMG 96-PQ-L oferuje odpowiednie funkcje do wszystkich zastosowań, a dzięki klasie EMC B może być stosowany w bezpośrednim sąsiedztwie obszarów mieszkalnych, biznesowych i komercyjnych. Wszystkie wartości można wygodnie i łatwo wyświetlić za pomocą kolorowego wyświetlacza graficznego. UMG 96-PQ-L oferuje również możliwość zastosowania modułów wtykowych, które rozszerzają zakres funkcji.
