Name: Czujnik ciśnienia ifm Electronic PN3094, -0.1 MPa do 1 MPa, M12, 1 szt.
Brand: ifm Electronic
SKU: 3321293
Availability: BackOrder

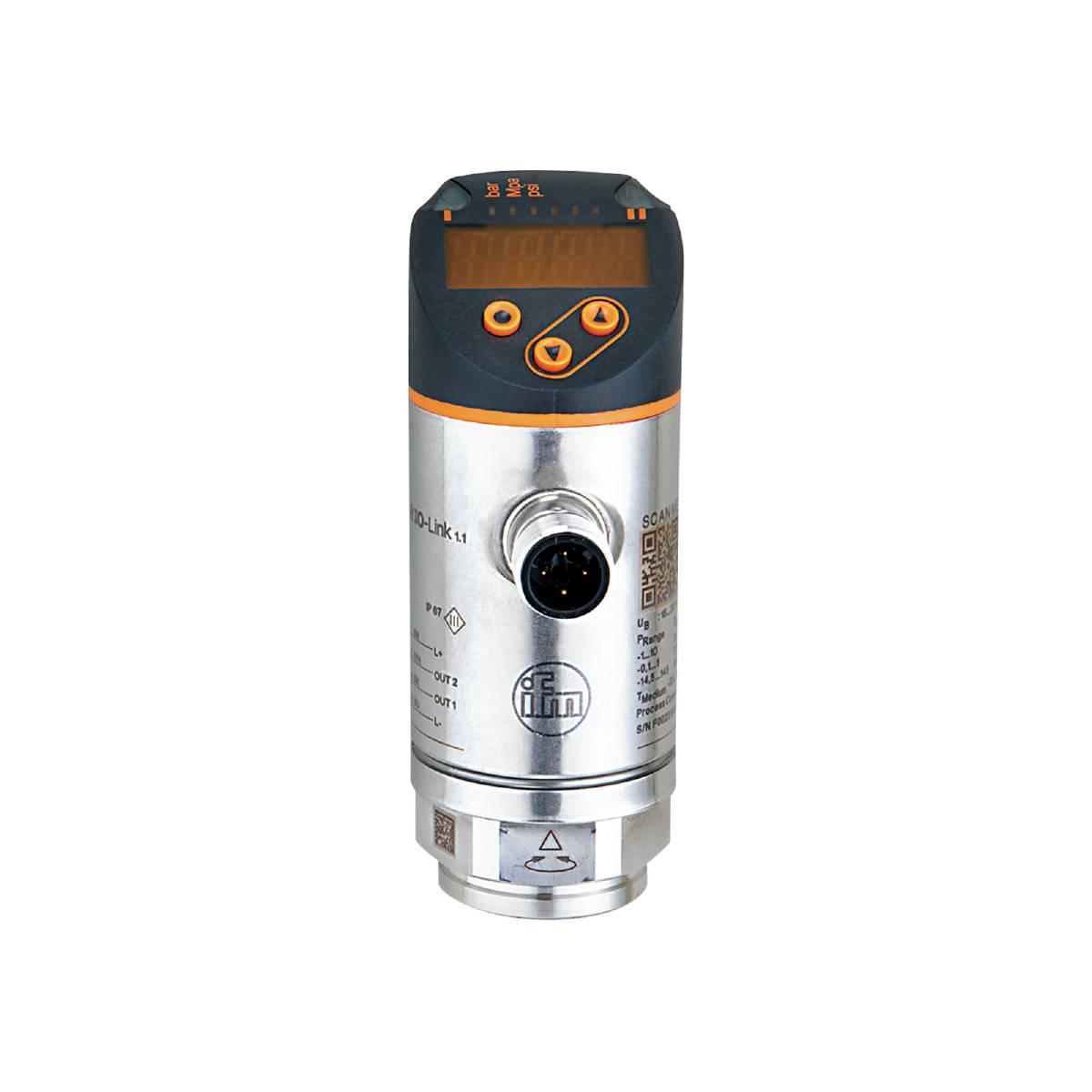

Elektroniczny przyrząd pomiarowy z wyświetlaczem i przyciskami sterującymi, przeznaczony do precyzyjnego monitorowania ciśnienia lub poziomów płynów.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik ciśnienia

Złącze czujnika

M12

Typ czujnika

nadmiar ciśnienia

Zakres pomiarowy (ciśnienie) (maks.)

1 MPa

Maksymalne napięcie robocze

30 V/DC

Karta katalogowa (PDF)

Dostawa w śr. 21.10

4 Sztuki

Liczba

Sztuki

Suma (2459,00 zł / Sztuka)

2459,00 zł

1999,19 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

Dostępnych jest tylko 4 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Programowalne wyjście przełączające z IO-Link i wyjściem analogowym
Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
Optymalne ustawienie dzięki możliwości obracania przyłącza procesowego
Długotrwała stabilność dzięki wysokiej odporności na przeciążenia
Solidna konstrukcja do zastosowania w ciężkich warunkach przemysłowych
Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link

Dane techniczne

Napięcie wyjścia analogowego [V]: 0...10; (0 barów = 0 ; 10 barów = 10 )
Prąd wyjścia analogowego [mA]: 4...20; (0 barów = 4 ; 10 barów = 20 )
Czas reakcji [ms]:< 3
Liczba wyjść analogowych: 1
Liczba wyjść cyfrowych: 1
Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1; Liczba wyjść analogowych: 1
Wyświetlacz: Jednostka wyświetlacza: 3 x LED, zielona (bar, psi, MPa); Stan przełączania: 1 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry
Wytrzymałość na ściskanie [MPa]: 7,5
Wytrzymałość na ściskanie [psi]: 1087
W krokach - Ustawienie fabryczne / CMPT = 2 [MPa]: 0,005
W krokach co - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: 0,001
Wersja IO-Link: 1.1
Charakterystyczne odchylenie krzywej:< ±0,25 (BFSL) /< ± 0,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
Zakres pomiarowy [MPa]: -0,1...1
Element pomiarowy: ceramiczno-pojemnościowa cela pomiarowa ciśnienia
Min. odległość pomiędzy SP i rP - Ustawienie fabryczne / CMPT = 2 [MPa]: 0,005
Min. odległość pomiędzy SP i rP - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: 0,005
Min. ciśnienie rozrywające [MPa]: 15
Punkt resetowania rP - Ustawienie fabryczne / CMPT = 2 [MPa]: -0,095...0,995
Punkt resetowania rP - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: -0,097...0,995
Punkt przełączania SP - Nastawa fabryczna / CMPT = 2 [MPa]: -0,09...1
Punkt przełączania SP - Status_B Wysoka rozdzielczość / CMPT = 3 [MPa]: -0,092...1
Zakres dokładności punktu przełączania:< ±0,5
Norma SDCI: IEC 61131-9
Typ transmisji IO-Link: COM2 (38,4 kbodów)
Temperatura otoczenia-1 [°C]: -25...80
Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.)
Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
Wymagana klasa portu głównego: A
Czas opóźnienia gotowości [s]:< 0,3
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
Tłumienie wyjścia analogowego dAA [s]: 0...4
Wartość procesu tłumienia dAP [s]: 0...4
Obciążalność stała wyjścia przełączającego DC [mA]: 150; (200 (...60°C) 250 (...40°C))
Obecny element przepustnicy: nie (można doposażyć)
Rodzaj ciśnienia: ciśnienie względne; próżnia
Wytrzymałość na ściskanie [bar]: 75
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Regulowany czas opóźnienia dS, dr [s]: 0...50
Wersja elektryczna: PNP
Łączne wyniki: 2
Masa [g]: 235 500
Odchylenie histerezy:< ±0,25
W krokach - Ustawienie fabryczne / CMPT = 2 [bar]: 0,05
W krokach co - Ustawienie fabryczne / CMPT = 2 [psi]: 0,5
W krokach - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: 0,01
W krokach - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: 0,1
Funkcje IO-Link (acykliczne) - Ustawienie fabryczne / CMPT = 2: Oznaczenie specyficzne dla aplikacji
Funkcje IO-Link (acykliczne) - Status_B Wysoka rozdzielczość / CMPT = 3: Oznaczenie specyficzne dla aplikacji
Ciśnienie rozdzielczości IO-Link - Ustawienie fabryczne / CMPT = 2 [bar]: 0,01
Ciśnienie rozdzielczości IO-Link - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: 0,005
Interfejs komunikacyjny: IO-Link
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°C]: -40...100
Stabilność długoterminowa:< ±0,05; (na 6 miesięcy)
Maks. czas narastania wyjścia analogowego [ms]: 3
Maks. obciążenie [Ω]: 500
Maks. spadek napięcia na wyjściu DC [V]: 2,5
Media: Media płynne i gazowe
Temperatura medium [°C]: -25...80
Zakres pomiarowy [bar]: -1...10
Zakres pomiarowy [psi]: -14,5...145
Min. odległość pomiędzy SP i rP - Ustawienie fabryczne / CMPT = 2 [bar]: 0,5
Min. odległość pomiędzy SP i rP - Ustawienie fabryczne / CMPT = 2 [psi]: 1
Min. odległość pomiędzy SP i rP - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: 0,5
Min. odległość pomiędzy SP i rP - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: 0,8
Min. ciśnienie rozrywające [bar]: 150
Min. ciśnienie rozrywające [psi]: 2175
Min. cykle drukowania: 100 milionów
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
Min. rezystancja obciążenia [Ω]: 2000
Min. czas cyklu procesu - Ustawienie fabryczne / CMPT = 2 [ms]: 2.3
Min. czas cyklu procesu - Status_B Wysoka rozdzielczość / CMPT = 3 [ms]: 3
MTTF: 226
Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; opóźnienie przełączania/redukcji; Tłumienie; wyświetlacz; Wyjście prądowe/napięciowe
Profil - Ustawienie fabryczne / CMPT = 2: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
Profil - Status_B Wysoka rozdzielczość / CMPT = 3: Inteligentny czujnik ED2: Cyfrowy czujnik pomiarowy (0x000A), Identyfikacja i diagnostyka (0x4000)
Przyłącze procesowe: przyłącze gwintowe G 1/4 gwint wewnętrzny M6 I
Analogowe dane procesowe: 1
Binarne dane procesowe: 1
Punkt resetowania rP - Ustawienie fabryczne / CMPT = 2 [bar]: -0,95...9,95
Punkt resetowania rP - Ustawienie fabryczne / CMPT = 2 [psi]: -14...144,5
Punkt resetowania rP - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: -0,97...9,95
Punkt resetowania rP - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: -14...144,3
Częstotliwość przełączania DC [Hz]:< 170
Punkt przełączania SP - Ustawienie fabryczne / CMPT = 2 [bar]: -0,9...10
Punkt przełączania SP - Ustawienie fabryczne / CMPT = 2 [psi]: -13,5...145
Punkt przełączania SP - Status_B Wysoka rozdzielczość / CMPT = 3 [bar]: -0,92...10
Punkt przełączania SP - Status_B Wysoka rozdzielczość / CMPT = 3 [psi]: -13,3...145
Stopień ochrony: IP 65; IP67
Klasa ochrony III
Tryb SIO: tak
Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]:< 35
Punkt zerowy współczynnika temperaturowego:< ±0,2; (-25...80°C)
Zakres współczynników temperaturowych:< ±0,2; (-25...80°C)
Odporność na przeciążenie: tak
Wytrzymałość na próżnię [mbar]: -1000
Ochrona przed nieprawidłowością biegunową tak
Zintegrowany watchdog: tak
Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); Al2O3 (ceramiczny); FKM

Rodzaj produktu: Czujnik ciśnienia

Model katalogowy producenta: PN3094

Złącze czujnika: M12

Typ czujnika: nadmiar ciśnienia

Wyjście czujnika: PNP

Minimalny sygnał wyjściowy: 4 mA

Maksymalny sygnał wyjściowy: 20 mA

Interfejs komponentów: IO-Link

Zakres pomiarowy (ciśnienie) (min.): -0.1 MPa

Zakres pomiarowy (ciśnienie) (maks.): 1 MPa

Zakres pomiarowy (ciśnienie): -0.1 MPa do 1 MPa

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 18 - 30 V/DC

Rodzaj styku: 1 NC
1 NO
Analog

: IP65/67

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

Waga: 0.2280 kg

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: tak
