Generator funkcyjny Metrix GX 1030
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (4161,79 zł / Sztuka)
zł
5119,00 zł
z VAT (klient indywidualny)
Cechy produktu

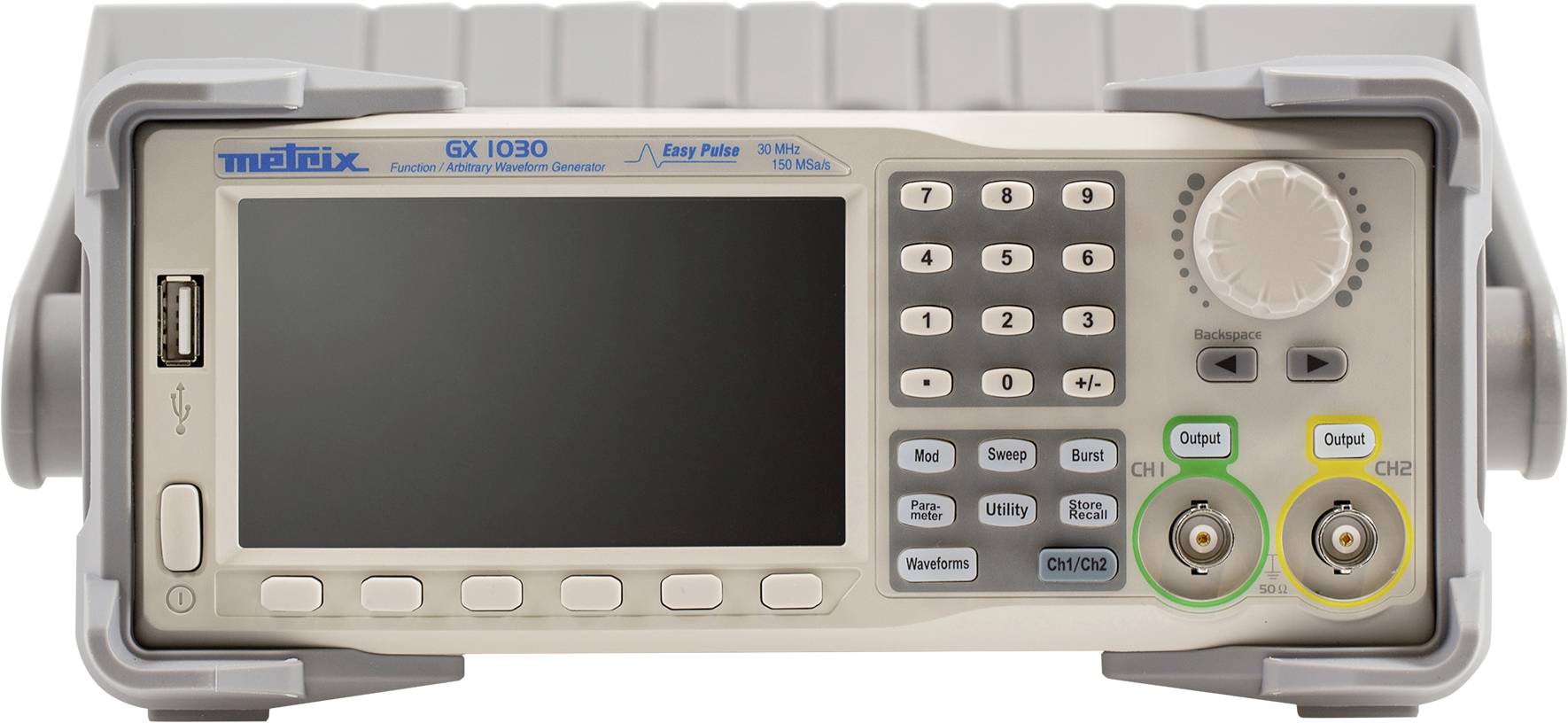

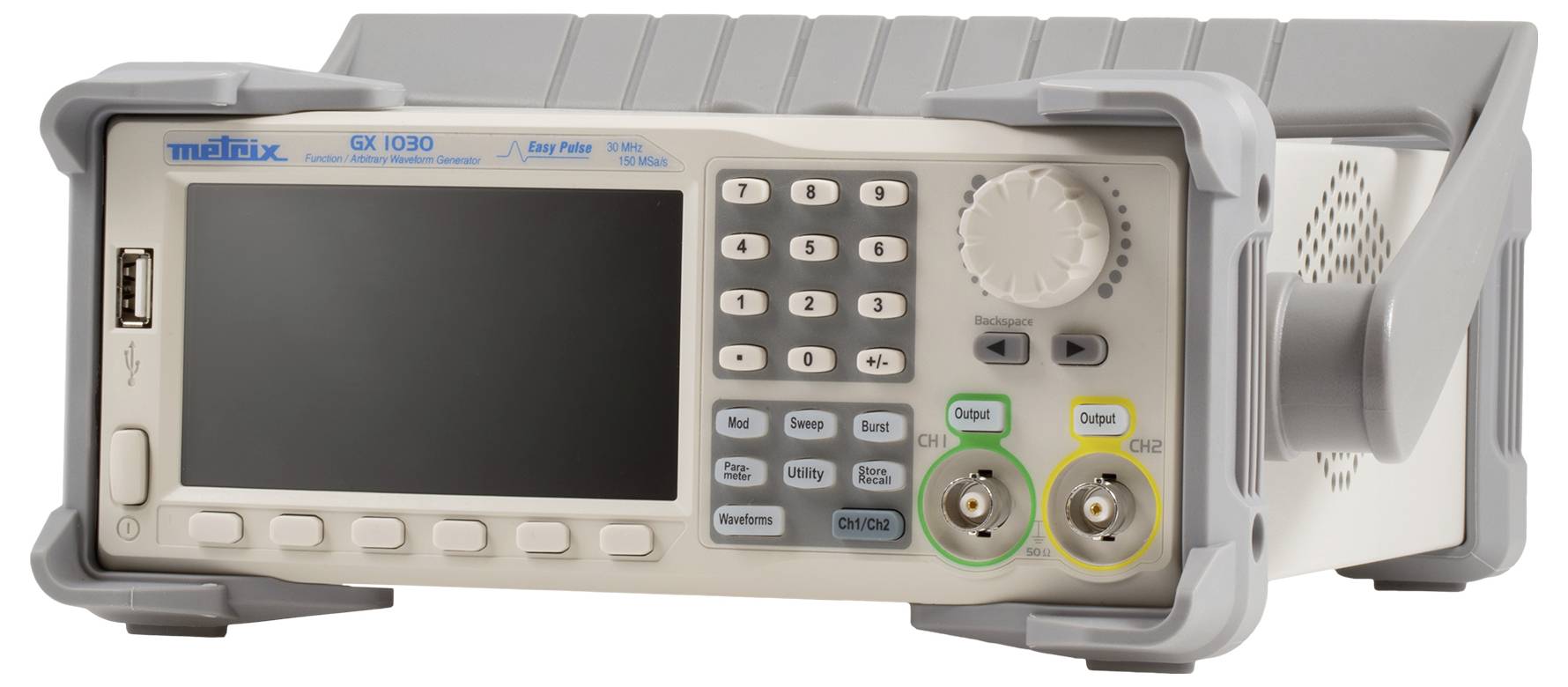

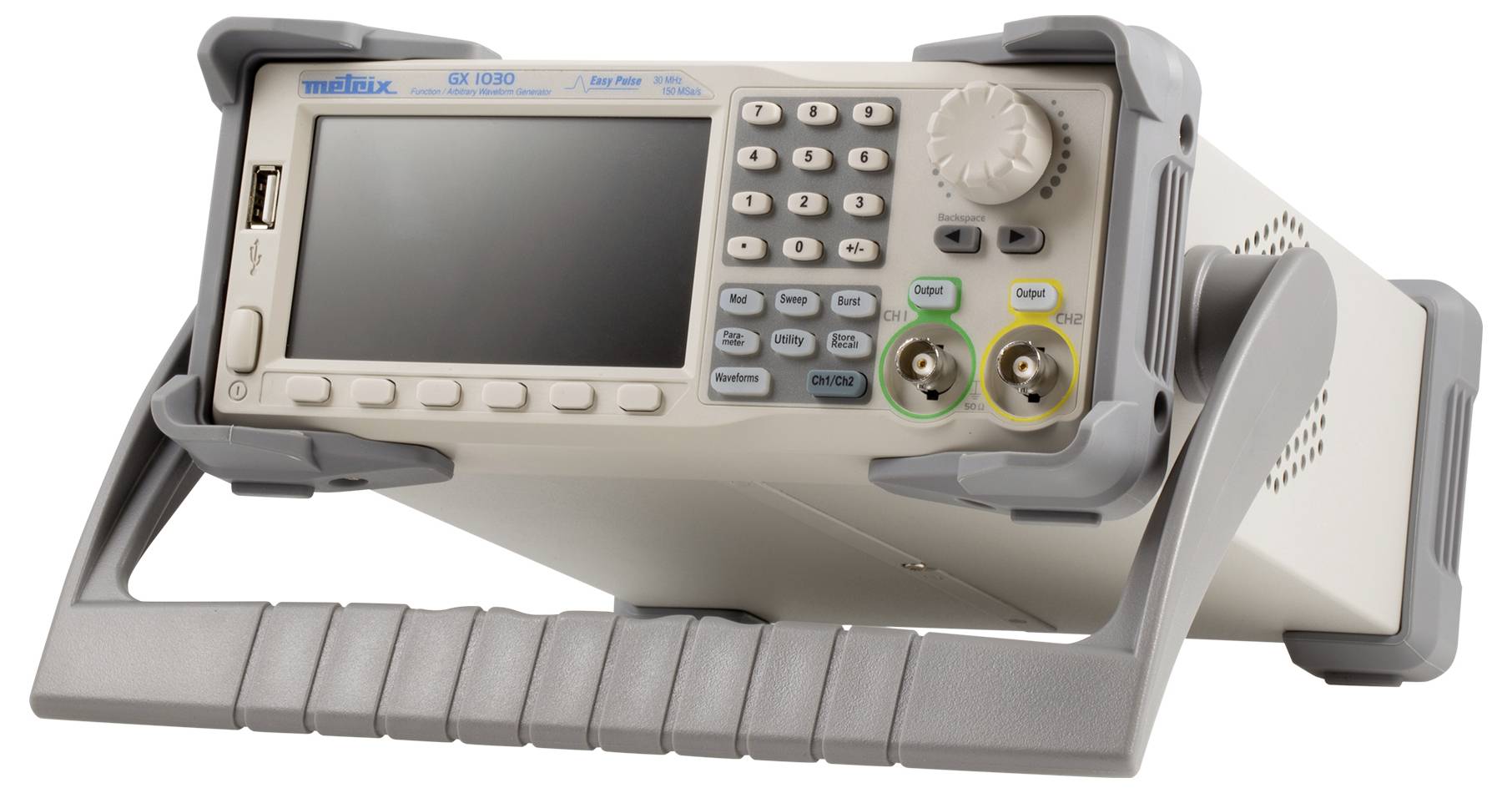

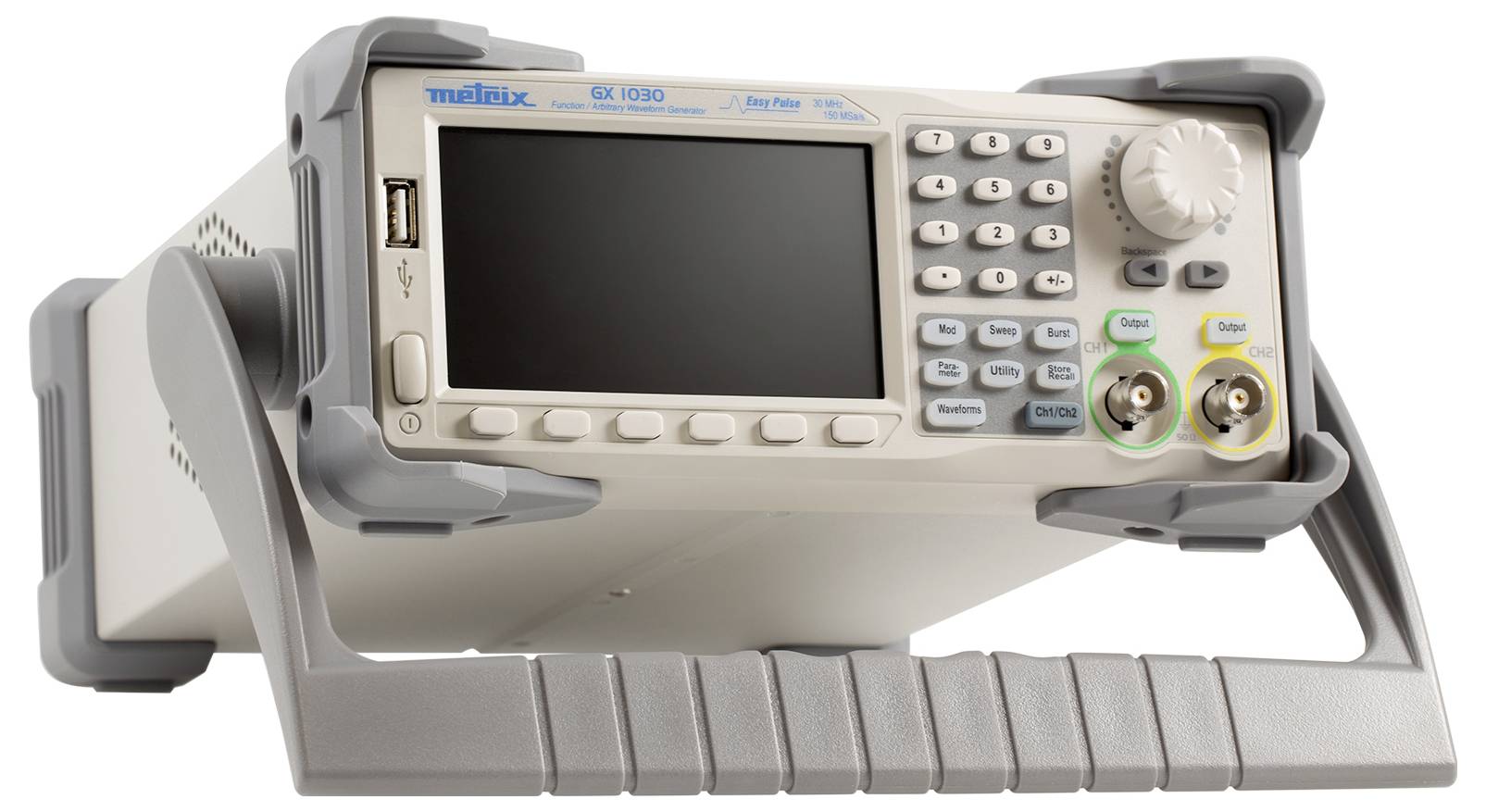

Generator funkcyjny Metrix GX 1030
- Wielofunkcyjny, wysokowydajny generator funkcji arbitralnych do generowania najbardziej stabilnych sygnałów o wysokiej wierności do 30 MHz
- Wyposażony w duży kolorowy ekran TFT o przekątnej 4,3 cala i wysokim kontraście (960 x 540 mm)
- Technologia DDS na 2 wyjściach (sprzęganie lub dublowanie) - kombinacja funkcji
- Częstotliwość próbkowania 150 Ms/s przy rozdzielczości częstotliwości 14 bitów
- Analogowa i cyfrowa modulacja AM lub FM, FSK&ASK, PSK i PWM oraz praktyczne funkcje SWEEP i BURST
- Zintegrowany licznik częstotliwości od 100 MHz do 200 MHz
- Technologia EasyPulse i TrueArb: Generowanie impulsów z niskim jitterem i eliminacja jittera/zniekształceń sygnału
- Programowalne przez złącze USB lub Ethernet, sterowanie za pomocą oprogramowania komputerowego i przechowywanie na pamięci USB
Dane techniczne
- Przyciski sterujące z przodu: 23 bezpośrednie przyciski funkcyjne, 1 przełącznik obrotowy
- Ustawianie parametrów sygnału: Ciągłe za pomocą enkodera lub klawiatury numerycznej
- Wyjścia BNC na przednim panelu: Wyjścia generatora 1 i 2 - niezależne ustawienia (kształt fali, f, faza, amplituda, ...), sprzężone, podwojone lub połączone
- Wejścia i wyjścia BNC na tylnym panelu: 3 wejścia/wyjścia ext trigger, licznik częstotliwości i zegar 10MHz - synchronizacja
- generowanie sygnału
- Przebiegi: sinusoidalny, kwadratowy, trójkątny, rampowy, impulsowy, szumowy, arbitralny (196 wbudowanych przebiegów)
- Rozdzielczość/Próbkowanie: 14 bitów/150Ms/s
- Pamięć: głębokość pamięci 16 kpt - przechowywanie preinstalowanych lub określonych sygnałów na pendrivie USB
- Przetwarzanie sygnału Sx-Gene: akwizycja, transmisja i modyfikacja sygnału pozyskanego przez oscyloskop (OX5000, OX6000, OX7000, OX9000, Scopein@Box).
- Edycja graficzna lub matematyczna za pomocą oprogramowania Sx-Gene Modyfikacja pozyskanego sygnału i/lub kombinacji standardowych sygnałów generatora
- częstotliwości sygnału
- Zakres częstotliwości: sinus od 0,001 mHz do 30,000 MHz, trójkąt 500 kHz, szum i kwadrat 30 MHz, impuls 12,5 MHz, przebieg arbitralny 6 MHz
- Rozdzielczość/Dokładność: 7-cyfrowy wyświetlacz - rozdzielczość 1MHz - dokładność pionowa ≤ (1% + 1mVpp) przy 10kHz
- Dryf długoterminowy: ±100 ppm/rok
- Współczynnik temperaturowy: do 5 ppm/°C
- Amplituda
- Poziom napięcia: wyjście 50 Ω = 2 mVpp ~ 10 Vpp do 10 MHz / 2 mVpp ~ 5 Vpp ≥10 MHz | Wyjście HiZ = 4 mVpp ~ 20 Vpp do 10 MHz / 4 mVpp ~ 10 Vpp ≥ 10 MHz
- Dokładność poziomu (płaskość): 7-cyfrowy wyświetlacz - rozdzielczość 1 MHz - dokładność pionowa do = (1% + 1 mVpp) przy 10 kHz
- Przesunięcie VDC: ±100ppm/rok
- Impedancja/Ochrona: do 5 ppm/°C
- właściwości sygnału
- Sygnał sinusoidalny: typowy stopień zniekształceń do 0,075% dla f do 20 kHz, a harmoniczne do -50 dBc
- Sygnał trójkątny (maks. częstotliwość 2 MHz): błąd liniowości maks. do 1%
- Kwadrat i impuls: typowy czas narastania do 16,8 ns - cykl pracy 10-90% (DC do f do 20 MHz) - impuls min. 32,6 ns rozdzielczość 1 ns
- modulacja AM
- Nośna: Sinus, Kwadrat, Trójkąt, Dowolny
- Sygnały modulowane: sinus, kwadrat, rampa, szum, arbitralne (1 mHz - 20 kHz)
- Głębokość: od 0% do 120%
- modulacja FM
- Nośna: Sinus, Kwadrat, Trójkąt, Dowolny
- Sygnały modulowane: sinus, prostokąt, rampa, trójkąt, szum, arbitralne (1 mHz - 20 kHz)
- Przesunięcie częstotliwości: od 0 do 15 MHz
- modulacja FSK
- Nośna: Sinus, Kwadrat, Trójkąt, Dowolny
- Sygnały modulowane: cykl pracy 50% (od 1 mHz do 50 kHz)
- Modulacja ASK Kolumna 4
- Nośna: Sinus, Kwadrat, Trójkąt, Dowolny
- Sygnały modulowane: cykl pracy 50% (od 1 mHz do 50 kHz
- modulacja PM
- Nośna: Sinus, Kwadrat, Trójkąt, Dowolny
- Sygnały modulowane: sinus, kwadrat, rampa, trójkąt, szum, arbitralne (2 mHz - 20 kHz)
- Przesunięcie fazowe: od 0 do 360°
- Modulacja PWM
- Częstotliwość: od 1 MHz do 1 MHz
- Sygnały modulowane: sinusoidalne, prostokątne, trójkątne, szumowe, dowolne
- Rozdzielczość: 6,67 ns
- Sweep;
- Nośna: sinusoidalna, kwadratowa, rampowa, trójkątna, dowolna
- Typ: Liniowy / Logarytmiczny
- Kierunek: w górę lub w dół
- Szybkość przesuwu: od 1 ms do 500 s
- Wyzwalanie: Ręczne, Zewnętrzne, Wewnętrzne
- Tryb Burst
- Sygnały: sinusoidalne, prostokątne, rampowe, dowolne
- Typ: Krótki (1-100 000 cykli), nieskończony, bramkowy
- Start/stop fazy: od 0° do +360°
- Okres wewnętrzny: od 1 μs do 1000 s ±1%
- Liczniki częstotliwości
- Zakres pomiarowy: od 100 mHz do 200 mHz
- Parametry: częstotliwość, głębokość, okres, cykl pracy, puls
- Rodzaj sygnału wyjściowego
Schody, trapez, puls, rampa, sinus, ...
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
0.01 MHz - 30 MHz
- Rodzaj sygnału wyjściowego
Arbitralny
Trójkąt
Krzywa Lorenza
Impulsowy
Rampa
Szum
Prostokątny
Sygnał
Sinus
- Rodzaj wyświetlacza
LCD
fabryczna (bez certyfikatu)
- Wymiary
(S x W) 260 mm x 107 mm
- Waga
4350 g
- Maksymalna częstotliwość
30 MHz
- Minimalna częstotliwość
0.01 MHz
- Właściwości generatora funkcji
zaw. Licznik częstotliwości
modulacja
- Kategoria pomiarowa
CAT II
- Szerokość produktu
260 mm
- Wysokość produktu
107 mm
- Interfejsy
USB
LAN
- Zasilanie
230 V/AC
sieciowe
- Model katalogowy producenta
GX 1030
Do pobrania
Karta katalogowa
Karta katalogowa 2749774 Generator funkcyjny Metrix GX 1030
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2749774 Generator funkcyjny Metrix GX 1030
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2749774 Generator funkcyjny Metrix GX 1030
Warunki gwarancji
Warunki gwarancji 2749774 Generator funkcyjny Metrix GX 1030
Opis
GX1030 to generator funkcji arbitralnych o częstotliwości od 0,01 MHz do 30 MHz dla precyzyjnych i różnorodnych, prostych i złożonych sygnałów wszystkich typów: sinusoidalny, prostokątny, trójkątny, rampowy, impulsowy, szumowy, arbitralny (196 wbudowanych przebiegów), który łączy w sobie z dużo wyższymi ... Generuje dokładność i stabilność częstotliwości niż konwencjonalne generatory. Ponadto GX1030 oferuje użytkownikowi modulację wewnętrzną i zewnętrzną, a także przemiatanie liniowe i logarytmiczne. Z kolei funkcja BURST, która umożliwia jeszcze dokładniejszą analizę i wykrywanie bardzo krótkich zdarzeń, umożliwia ustawienie żądanej liczby cykli sygnału na okres czasu. Z kolei zintegrowany miernik częstotliwości obejmuje zakres częstotliwości od 100 MHz do 200 MHz. Funkcja harmonicznych tworzy 16 parzystych lub nieparzystych rzędów amplitudy i fazy. Ergonomicznie zaprojektowany GX1030 jest wyposażony w wielkoformatowy wyświetlacz LCD (960 x 540 mm), który zapewnia doskonałą czytelność na 4,3-calowym, kolorowym ekranie TFT o wysokim kontraście. Do pobrania dostępne są dwa programy komputerowe do generowania dowolnych sygnałów i programowania generatora: SX-GENE i EasywaveX.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Wyjścia BNC na przednim panelu: Wyjścia generatora 1 i 2
- Niezależne ustawienia (kształt fali, f, faza, amplituda…), sprzężone, podwojone lub połączone
- Tylne wejścia i wyjścia BNC: 3 wejścia/wyjścia Zewnętrzny wyzwalacz, licznik częstotliwości i źródło zegara 10 MHz - synchronizacja
- Licznik częstotliwości: od 100MHz do 200MHz
- Funkcja harmonicznych: Wyświetlacz graficzny, 16 parzystych lub nieparzystych rzędów z amplitudą i fazą
- Przechowywanie: Przechowuj zaprogramowane lub niestandardowe sygnały lub kompletne konfiguracje urządzeń na pamięci USB
- Interfejs komunikacyjny: urządzenie USB, host USB, LAN
- Zakres częstotliwości od 0,001 MHz do 30 MHz sygnałów klasycznych i dowolnych
- Technologia DDS na 2 wyjściach (sprzęganie lub podwajanie) - kombinacja funkcji
- Częstotliwość próbkowania 150 MS/s przy rozdzielczości częstotliwości 14 bitów
- Analogowa i cyfrowa modulacja AM lub FM, FSK&ASK, PSK i PWM
- Wygodne funkcje SWEEP i BURST
- Licznik częstotliwości od 100 MHz do 200 MHz
- Technologia EasyPulse do generowania impulsów o niskim jitterze
- Technologia TrueArb eliminująca jitter i zniekształcenia sygnału
- Programowalne przez złącze USB lub Ethernet i przechowywanie na pamięci USB
- Funkcja harmonicznych: Wyświetlacz graficzny: 16 rzędów, parzystych lub nieparzystych, z amplitudą i fazą
- Kombinacja kanałów: Wyświetlanie układu: 2 kanały wewnętrzne CH1-CH2-CH1+CH2
- Przechowywanie: Przechowuj zaprogramowane lub niestandardowe sygnały lub kompletne konfiguracje urządzeń na pamięci USB
- Interfejsy komunikacyjne: urządzenie USB, host USB, LAN
- Oprogramowanie: oprogramowanie SX-GENE można pobrać z naszej witryny pomocy technicznej wraz ze sterownikami LV i LW

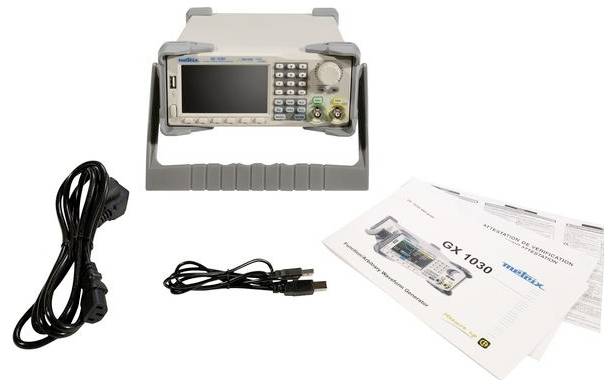

Zakres dostawy
- 1 przewód zasilający 2P+E
- 1 kabel USB
- 1 drukowana skrócona instrukcja obsługi w pięciu językach
