Generator funkcyjny VOLTCRAFT FG-32502T

Oscyloskop z dwoma aktywnymi kanałami wyświetla wykresy częstotliwości i fazy. Przyciski sterujące i pokrętła znajdują się po prawej stronie.

'Wyświetlacz oscyloskopu z dwoma kanałami. CH1: 1 MHz, Amplituda: 1 Vpp, Offset: 0 mV. CH2: 1 MHz, Amplituda: 1 Vpp, Offset: 0 mV.'

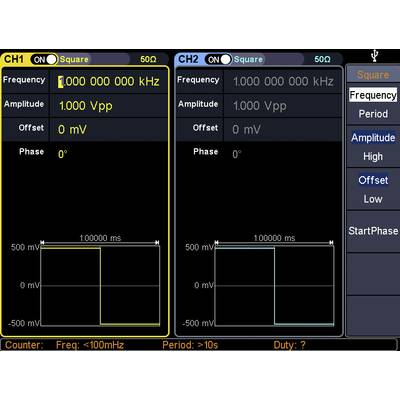

Ekran oscyloskopu z dwoma kanałami: CH1 i CH2. Oba wyświetlają sygnał o częstotliwości 1 kHz, amplitudzie 1 Vpp, przesunięciu 0 mV, fazie 0°. Sygnał prostokątny.

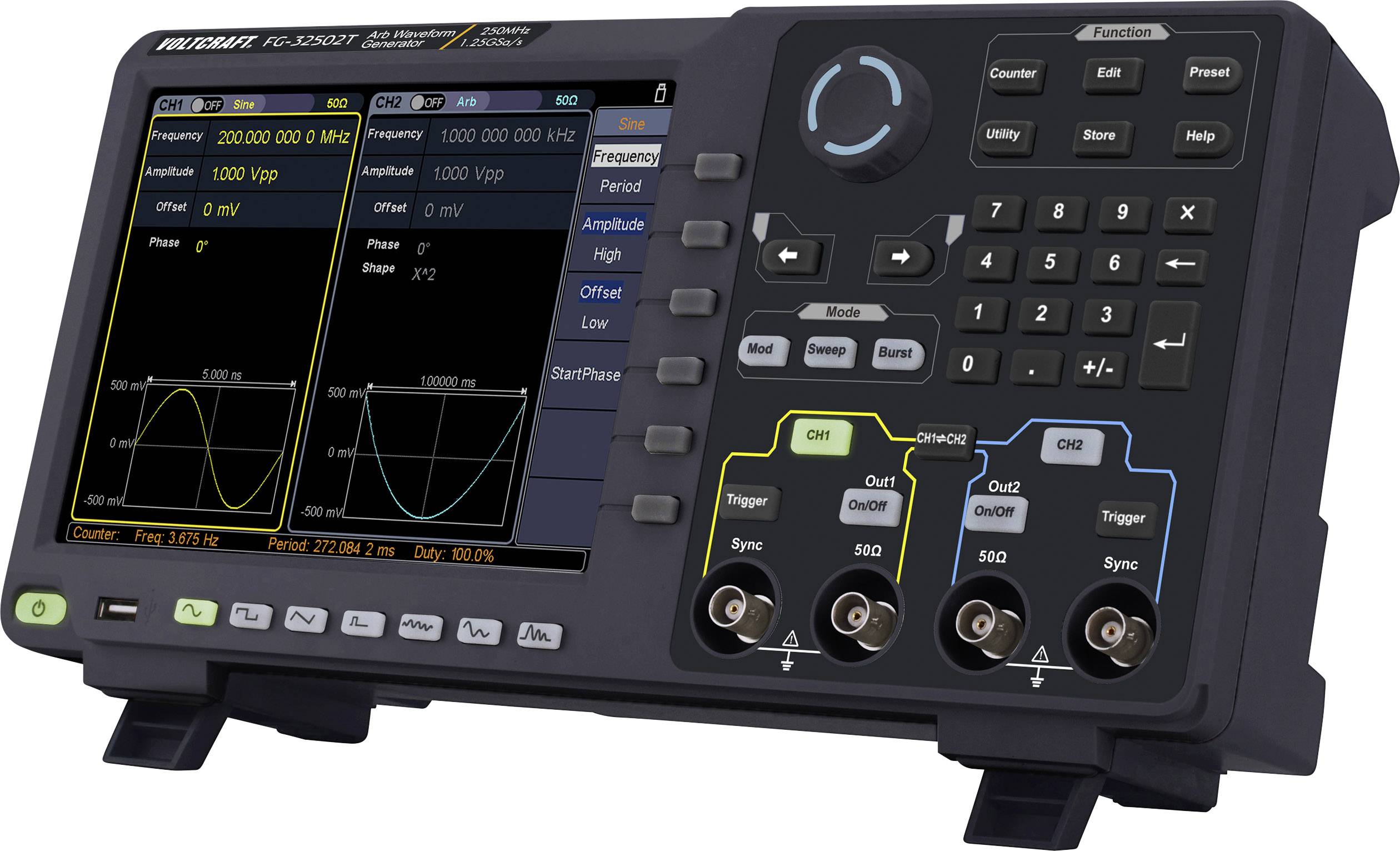

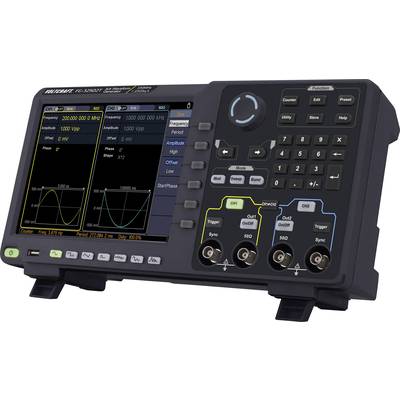

Oscyloskop wyświetla różne sygnały na ekranie, z trzema kanałami służącymi do pomiaru częstotliwości i innych parametrów.

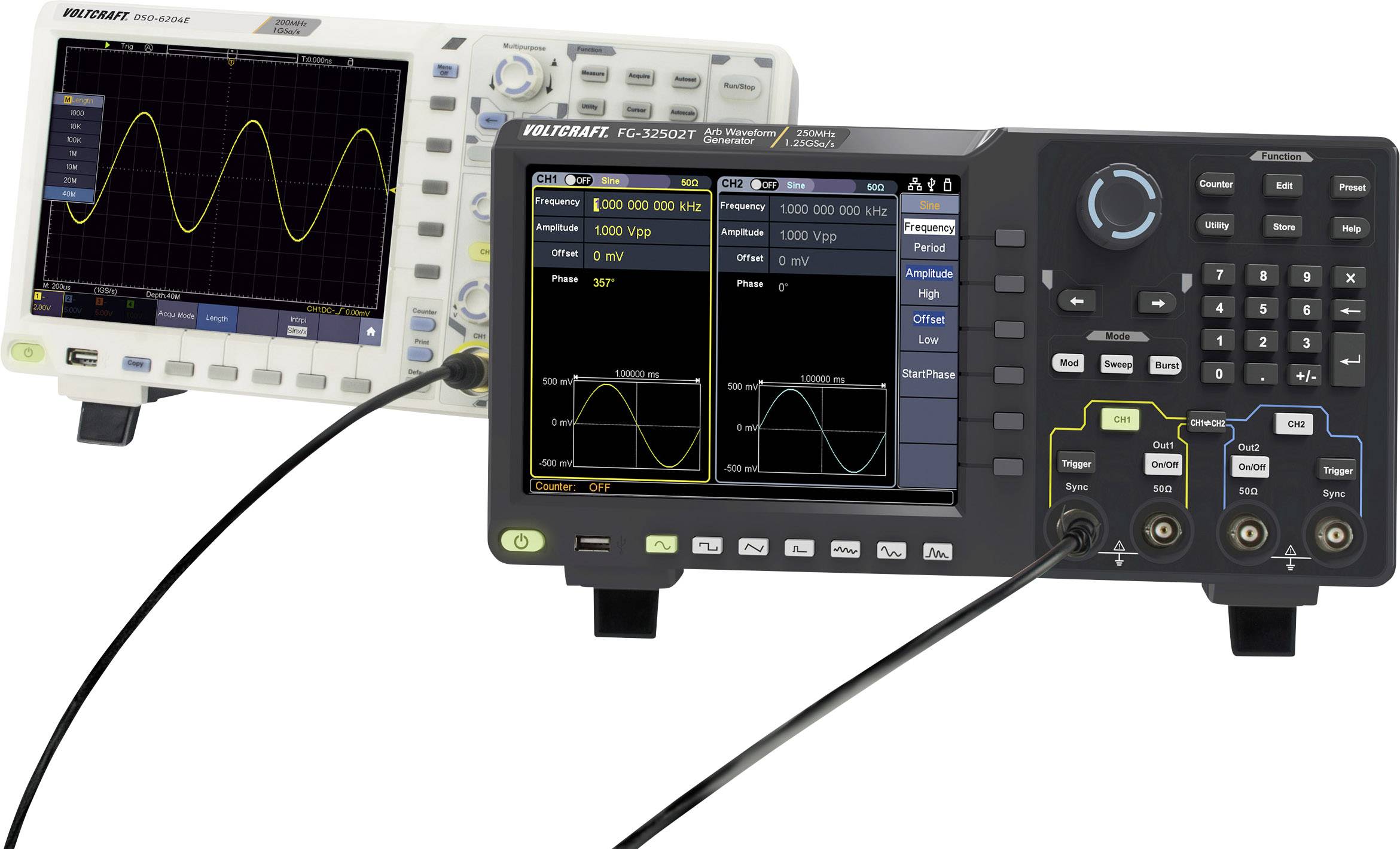

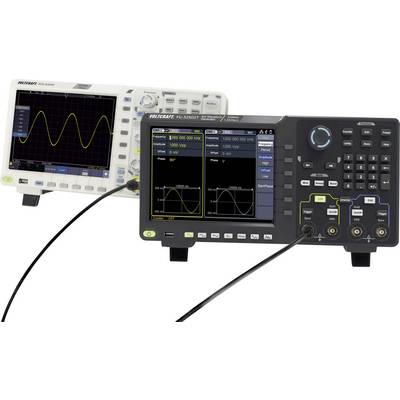

Dwa oscyloskopy wyświetlają fale sinusoidalne. Urządzenie na pierwszym planie ma nowoczesny design z kolorowym wyświetlaczem i wieloma złączami.

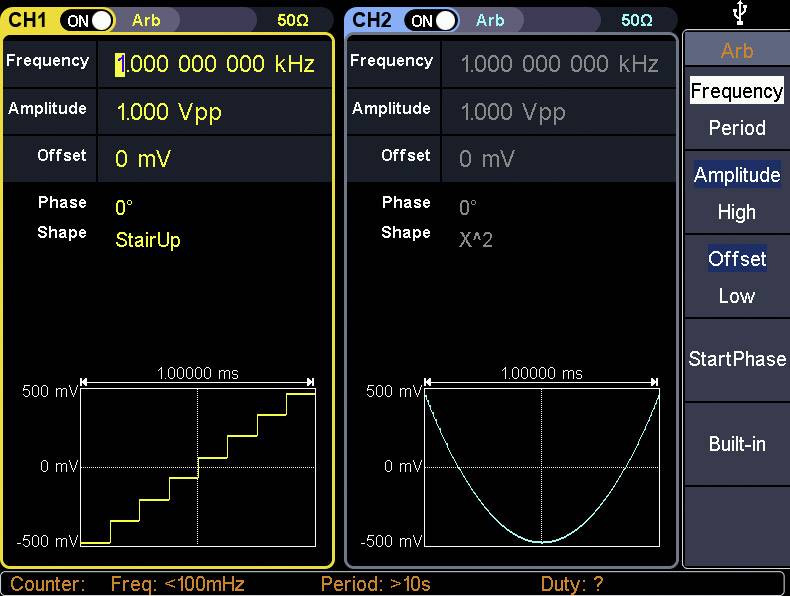

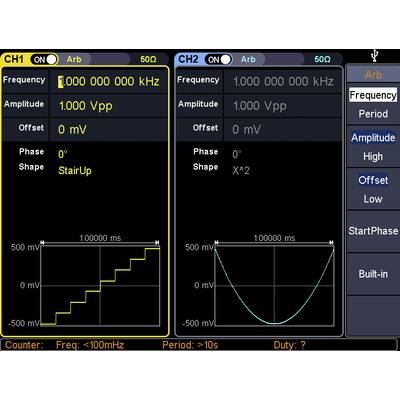

Dwa kanały oscyloskopu: CH1 przedstawia schodkowy przebieg w górę, amplituda 1,000 Vpp; CH2 pokazuje krzywą kwadratową x^2, amplituda 0 mV.

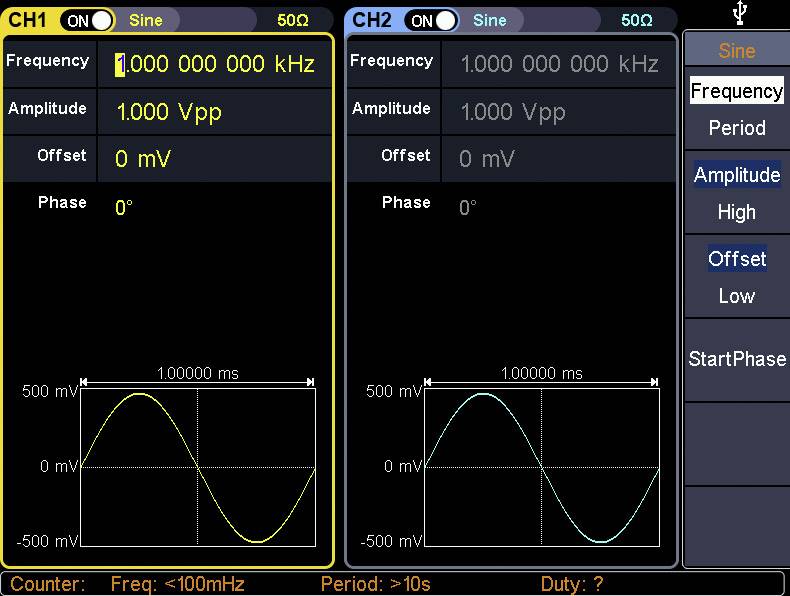

'Wyświetlacz oscyloskopu z dwoma kanałami: CH1 i CH2. Oba pokazują sinusoidy o częstotliwości 1 GHz i amplitudzie 1 Vpp. CH1 jest żółty, CH2 jest niebieski.'

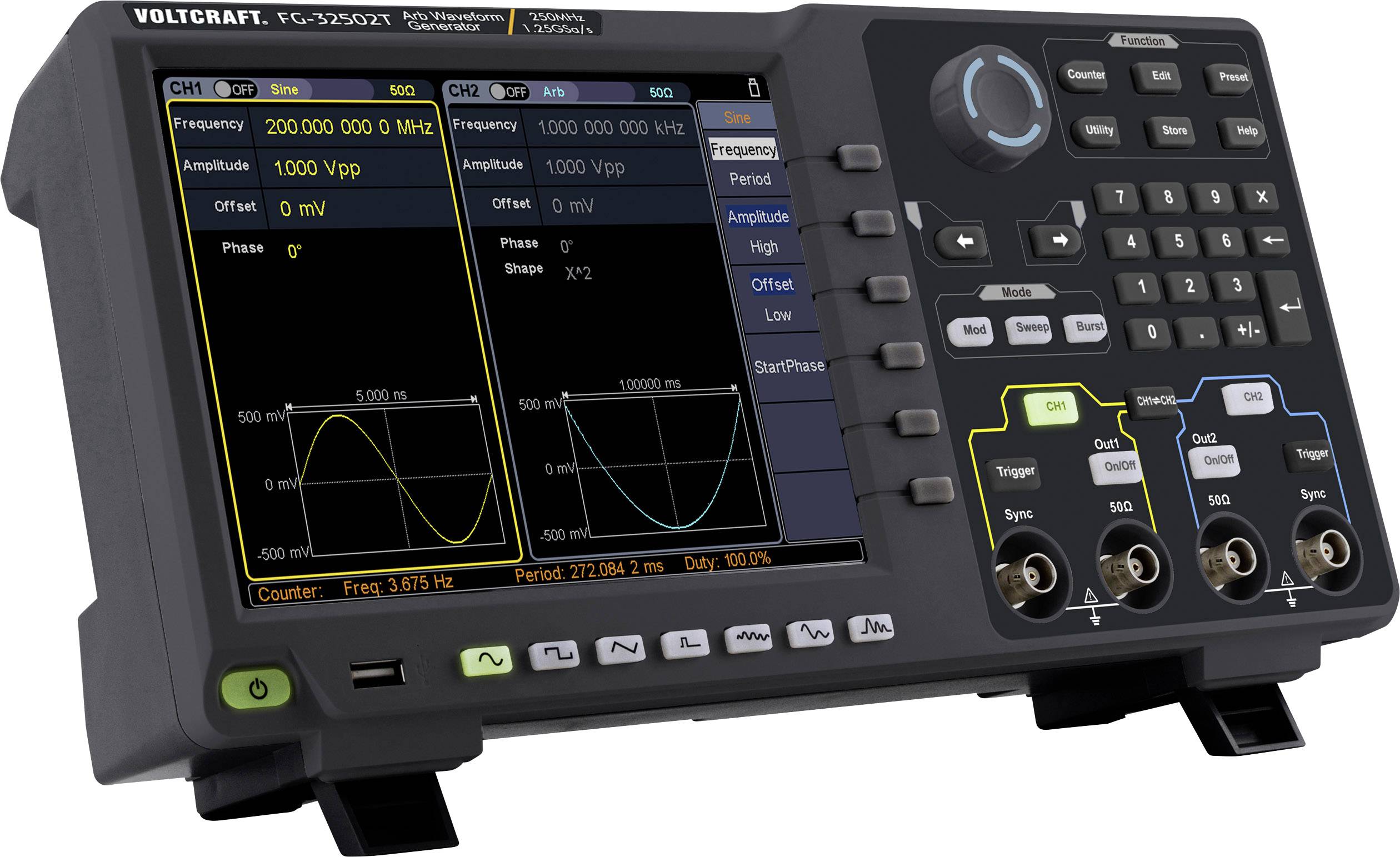

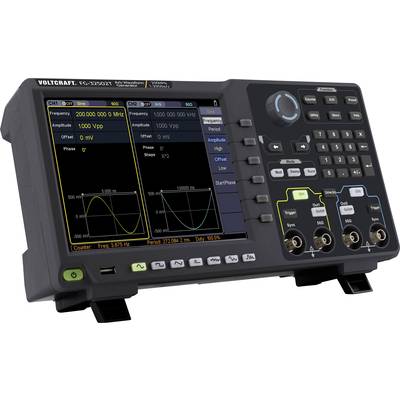

Cyfrowy oscyloskop z dwoma kanałami wyświetla częstotliwości i amplitudy na ekranie. Posiada kilka przycisków sterujących i złączy.

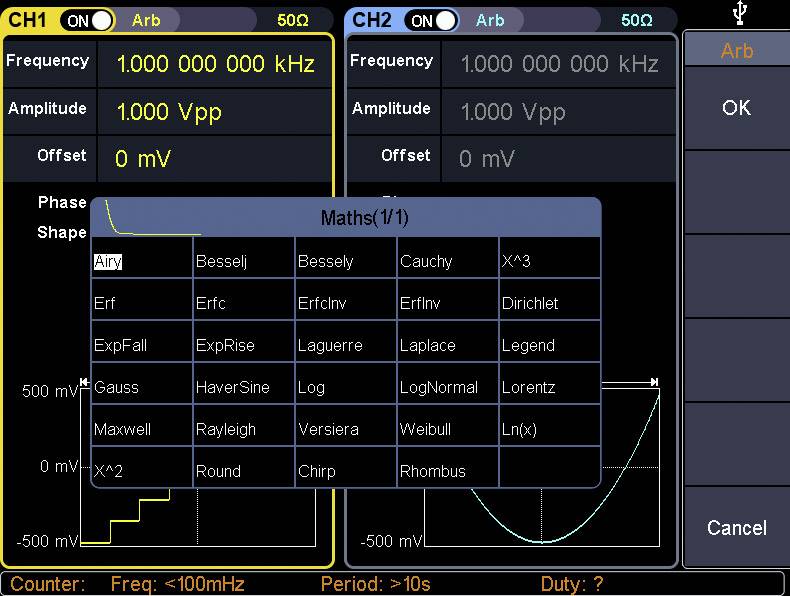

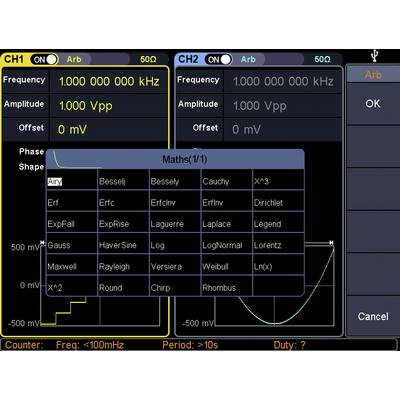

Ekran oscyloskopu z dwoma kanałami, CH1 i CH2, przedstawiający częstotliwość i amplitudę. Wyświetlane są funkcje matematyczne.

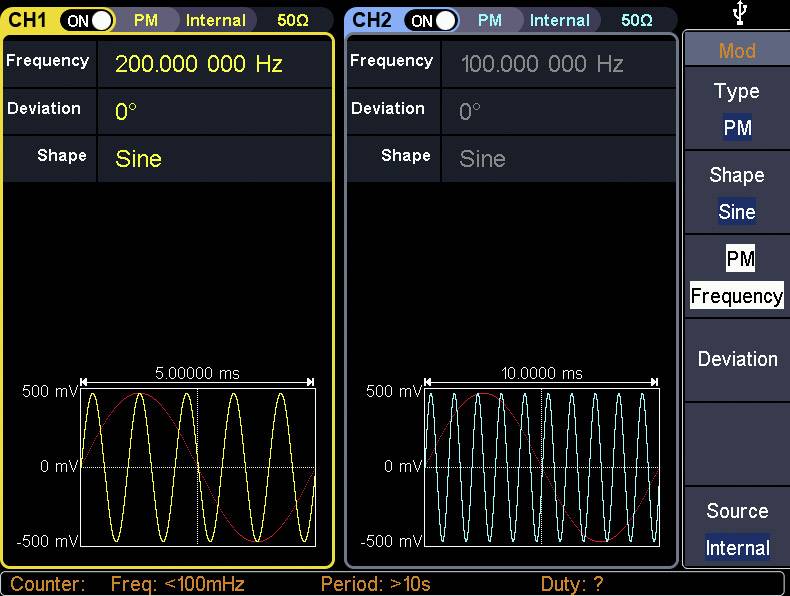

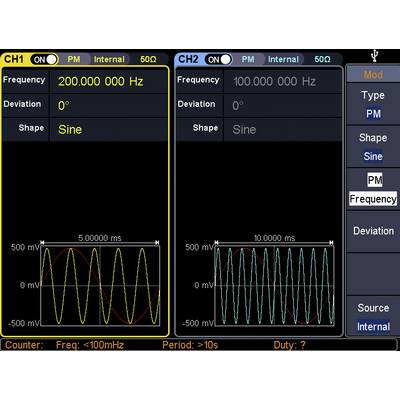

Dwa kanały oscyloskopu. CH1: 200 kHz, kształt sinusoidalny, odchylenie 0°. CH2: 100 kHz, kształt sinusoidalny, odchylenie 0°. Wyświetlacze pokazują przebiegi.

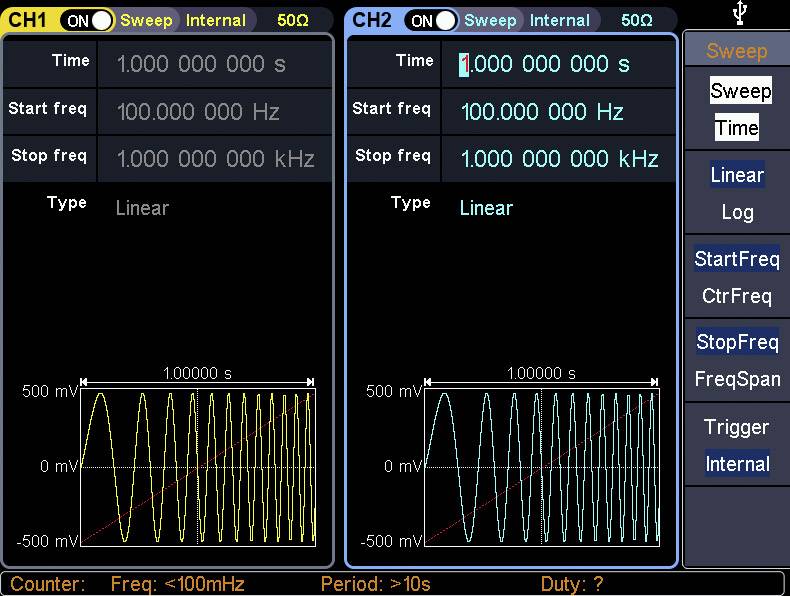

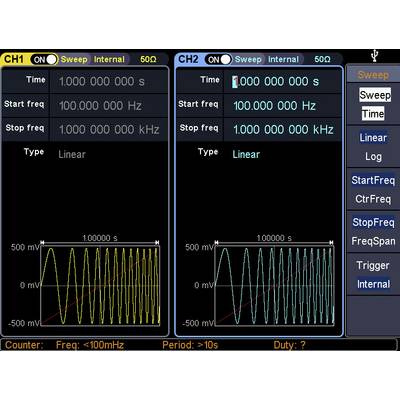

Dwa kanały oscyloskopu wyświetlają fale sinusoidalne. CH1 pokazuje 1 Hz, CH2 pokazuje 1 kHz. Oba z liniowym przebiegiem częstotliwości, bez wyświetlonej amplitudy sygnału.

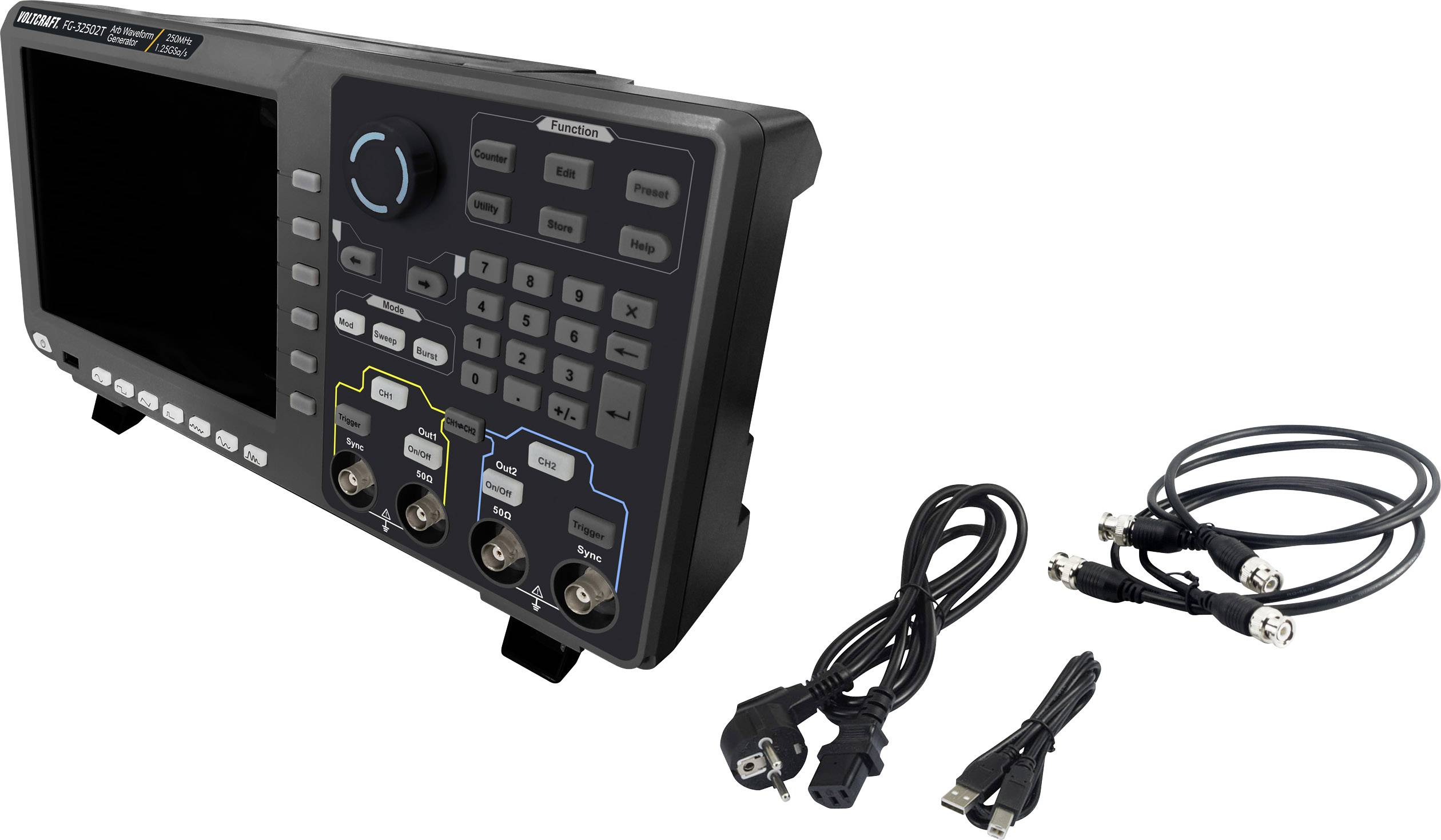

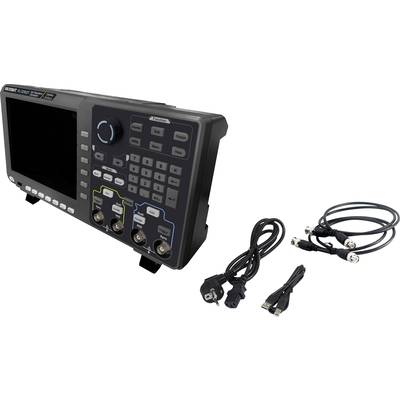

Oscyloskop z wieloma wejściami i przyciskami sterującymi. Obok niego leżą przewody, w tym kable zasilające i przewody transmisji danych.

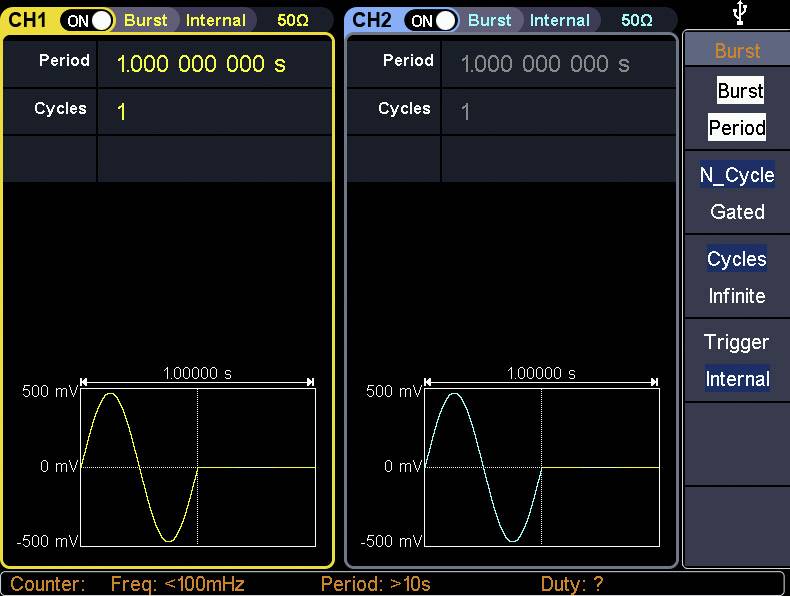

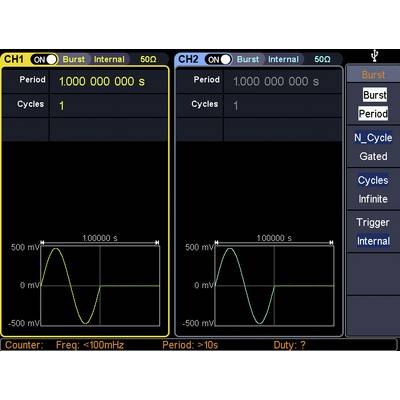

Dwukanałowy ekran oscyloskopu: Po lewej stronie CH1 i po prawej CH2, oba pokazujące przebiegi. Widoczne ustawienia takie jak 'Burst', 'Period' oraz 'Cycles'.

Dwa ekrany oscyloskopu z kanałami CH1 i CH2. Oba wyświetlają fale sinusoidalne. CH1: 300 kHz, CH2: 100 kHz. Odchylenie, kształt: Sinusoida.

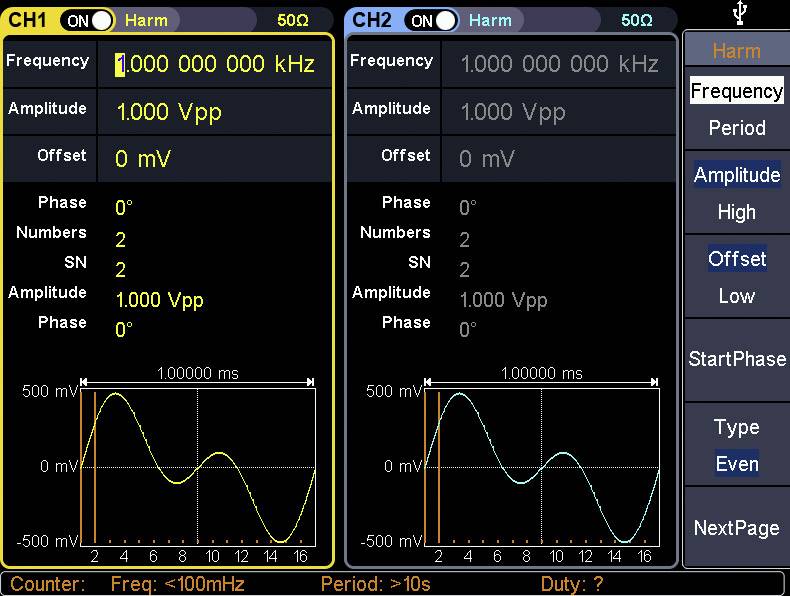

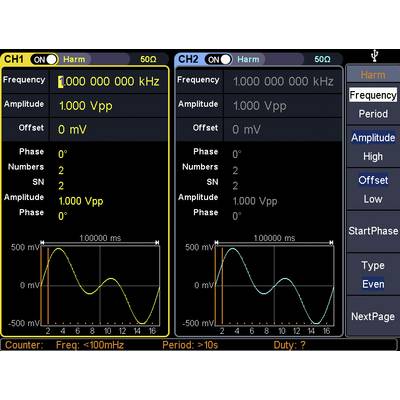

Wskaźnik oscyloskopu: Dwa kanały CH1 i CH2 wyświetlają sygnał o częstotliwości 1 kHz, amplitudzie 1 Vpp, przesunięciu 0 mV, z sygnałami harmonicznymi i diagramami.

1/16

Dodatkowe informacje:

9 Sztuki

Liczba

Sztuki

Suma (6730,89 zł / Sztuka)

zł

8278,99 zł

z VAT (klient indywidualny)

tylko 813,00 zł

Dostępnych jest tylko 9 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

FG-32502T 250 MHz dwukanałowy generator arbitralny z obsługą za pomocą ekranu dotykowego

250 MHz
Dwa kanały
14-bitowa rozdzielczość pionowa
Częstotliwość próbkowania 1,25 GS/s, 1 μHz rozdzielczość częstotliwości
Arbitralny czujnik sygnału do 1 m
20 x 32 cm (8") ekran dotykowy LCD 800 x 600
Zaawansowana technologia DDS, wyjściowa częstotliwość szczytowa 250 MHz
Wyjście sygnału: 6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy sygnałów
Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep i Burst
Wbudowany, precyzyjny licznik częstotliwości 100 - 200 MHz.
Obsługuje SCPI

Dane techniczne

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 1 µHz - 250 MHz

Rodzaj sygnału wyjściowego: Arbitralny
Szum
Impulsowy
Prostokątny
Sinus
Trójkąt

Zakres częstotliwości (sinus): 1 μHz - 250 MHz

Zakres częstotliwości (kwadrat): 1 μHz - 50 MHz

Rodzaj wyświetlacza: LCD

Zakres częstotliwości (trójkąt): 1 μHz - 5 MHz

Zakres częstotliwości (ARB): 1 μHz - 50 MHz

: fabryczna (bez certyfikatu)

Wymiary: (S x W) 340 mm x 177 mm

Waga: 2.5 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 250 MHz

Minimalna częstotliwość: 1 µHz

Właściwości generatora funkcji: modulacja

Kategoria pomiarowa: CAT II

Szerokość produktu: 340 mm

Wysokość produktu: 177 mm

Interfejsy: USB (host)
USB (urządzenie)
LAN

Zasilanie: sieciowe
230 V/AC

Model katalogowy producenta: FG-32502T

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2104622 Generator funkcyjny VOLTCRAFT FG-32502T

Informacje

Informacje 2104622 Generator funkcyjny VOLTCRAFT FG-32502T

Deklaracja zgodności

Deklaracja zgodności 2104622 Generator funkcyjny VOLTCRAFT FG-32502T

Warunki gwarancji

Warunki gwarancji 2104622 Generator funkcyjny VOLTCRAFT FG-32502T

Opis

FG-30000T dwukanałowy generator arbitralny z ekranem dotykowym.

Dzięki cyfrowemu generowaniu sygnału (technologia DDS), ten generator dowolnych funkcji wytwarza stabilne, dokładne i czyste sygnały wyjściowe o szerokości pasma 80 MHz, próbkowanie w czasie rzeczywistym 1,25 GS / s (maks.) z rozdzielczością częstotliwości 1 μHz.

Generator obsługuje 6 grup roboczych (sinus, prostokąt, rampa, szum oraz harmoniczne), jak również 152 zintegrowanych sygnałów arbitralnych (1 μHz - 50 MHz) o rozdzielczości pionowej 14 bitów. Ponadto oferuje liczne opcje modulacji, w tym AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, sweep i burst.

Wszystkie parametry sygnału i ustawienia są wyświetlane na 8-calowym ekranie dotykowym TFT-LCD o rozdzielczości 800 x 600 za pośrednictwem przyjaznego interfejsu graficznego.

Charakterystyka

6 podstawowych przebiegów: sinusoidalny, kwadratowy, pulsowy, rampowy, szumowy i harmoniczny, 152 wbudowane arbitralne grupy falowe
Liczne opcje modulacji: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
Zakres częstotliwości: 100-200 MHz
Rozdzielczość licznika częstotliwości: 7 cyfr
Długość sygnału: 2 pkt do 1 Mpts
Interfejs komunikacyjny: host USB, urządzenie USB, LAN
Wejście: licznik, zewnętrzna modulacja, zewnętrzny wyzwalacz, zewnętrzny zegar odniesienia

Zakres dostawy

Generator funkcji
Kabel zasilający
2x kable Q9 BNC
Płyta CD (oprogramowanie, instrukcja obsługi (EN)
Karta charakterystyki
