Name: Generator funkcyjny Tektronix AFG1022 Kalibracja (ISO)
Brand: Tektronix
SKU: 2453323

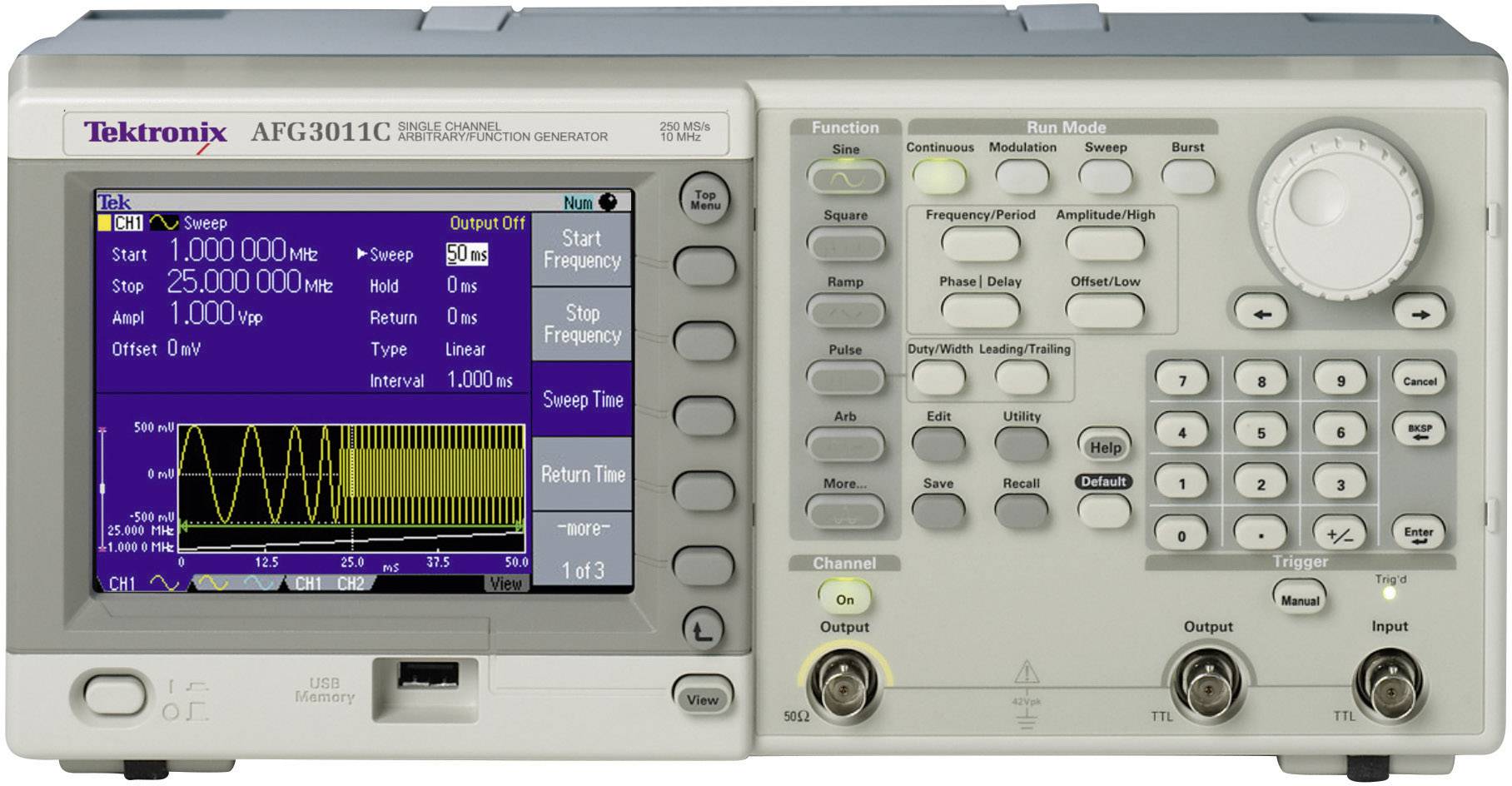

Generator funkcyjny z ekranem wyświetlającym kształt fali. Po lewej stronie przyciski sterujące, po prawej stronie wyświetlacz.

Oscyloskop stojące na stole wyświetla graficzną reprezentację fal napięcia. W tle widoczne są urządzenia elektroniczne i narzędzia.

Generator funkcyjny w kolorach białym i szarym z wyświetlaczem cyfrowym pokazuje częstotliwość 1 MHz. Przyciski sterujące są rozmieszczone po prawej stronie.

Generator funkcyjny z cyfrowym wyświetlaczem pokazuje ustawienia kształtu fali. Przyciski sterujące i złącza znajdują się po prawej stronie.

Widok z tyłu urządzenia elektronicznego z wieloma portami wejścia i wyjścia oraz włącznikiem sieciowym.

1/5

Dodatkowe informacje:

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

Generator funkcji arbitralnych AFG1022

2 kanały
Szerokość pasma 20 MHz
Wysoka stabilność sygnału
Liczne zintegrowane funkcje i metody modulacji

Dane techniczne

Pamięć krzywej: 64 M bajtów
Impedancja: 50 Ω, 1 Ω - 10 MΩ
Rezystancja wejściowa: 50 Ω, 1 Ω - 10 MΩ
Rozdzielczość: 12 cyfr
Zgodność USB TMC

Rodzaj sygnału wyjściowego: Sinus, kwadrat, impuls, rampa, szum i 45 powszechnie używanych arbitralnych sygnałów

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 0.000001 Hz - 25 MHz

Rodzaj sygnału wyjściowego: Arbitralny
Trójkąt
Impulsowy
Prostokątny
Sinus
Szum

Zakres częstotliwości (sinus): 1 μHz - 25 MHz

Zakres częstotliwości (kwadrat): 1 μHz - 12.5 MHz

Czas narastania prostokąta: < 12 ns

Rodzaj wyświetlacza: cyfrowy

Zakres częstotliwości (trójkąt): 1 μHz - 1 MHz

Zakres częstotliwości (ARB): 1 μHz - 10 MHz

: ISO

Pomiar częstotliwości (zewnętrzny): 200 MHz

Wymiary: (S x W) 235 mm x 110 mm

Waga: 3.4 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 25 MHz

Minimalna częstotliwość: 0.000001 Hz

Właściwości generatora funkcji: zaw. Licznik częstotliwości

Szerokość produktu: 235 mm

Wysokość produktu: 110 mm

Interfejsy: USB
USB (host)
USB (urządzenie)

Zasilanie: sieciowe

Model katalogowy producenta: AFG1022

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2453323 Generator funkcyjny Tektronix AFG1022 Kalibracja (ISO)

Opis

Generator arbitralny AFG1022 to generator sygnału o najlepszym stosunku ceny do wydajności. Oferuje dwa kanały, pasmo 25 MHz i amplitudę wyjściową do 10 Vpp. Cztery tryby pracy, 50 wbudowanych typowych form sygnału i zintegrowany licznik częstotliwości 200 MHz pokrywają większość potrzeb związanych z generowaniem sygnału w Twoich eksperymentach i badaniach.
