Generator funkcyjny Uni-T UTG1022X

EAN:
Numer producenta
Numer produktu

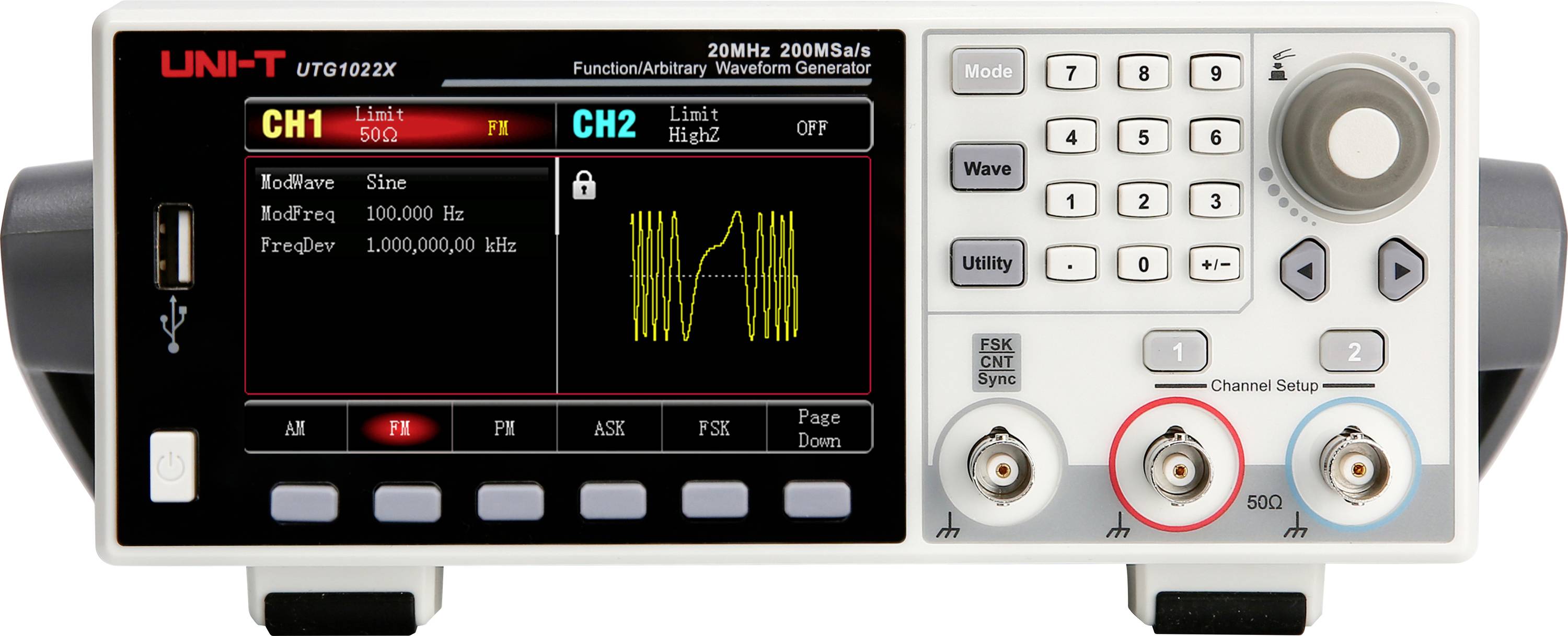

Panel przedni generatora funkcji/arbitralnych przebiegów UNI-T pokazujący ustawienia CH1 i CH2, wyświetlacz przebiegów, klawiaturę, pokrętło i złącza wyjściowe, z wyjściem CH1 wyróżnionym czerwonym kołem.

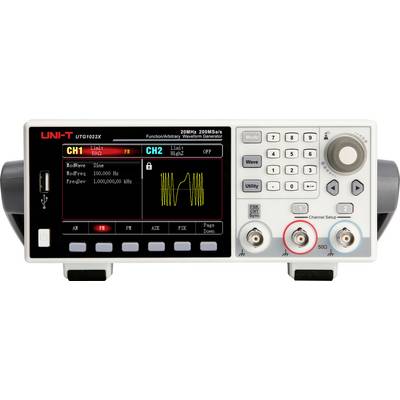

Panel przedni generatora funkcji/arbitralnych przebiegów UNI-T pokazujący ustawienia CH1 i CH2, wyświetlacz przebiegów, klawiaturę, pokrętło i złącza wyjściowe, z wyjściem CH1 wyróżnionym czerwonym kołem.

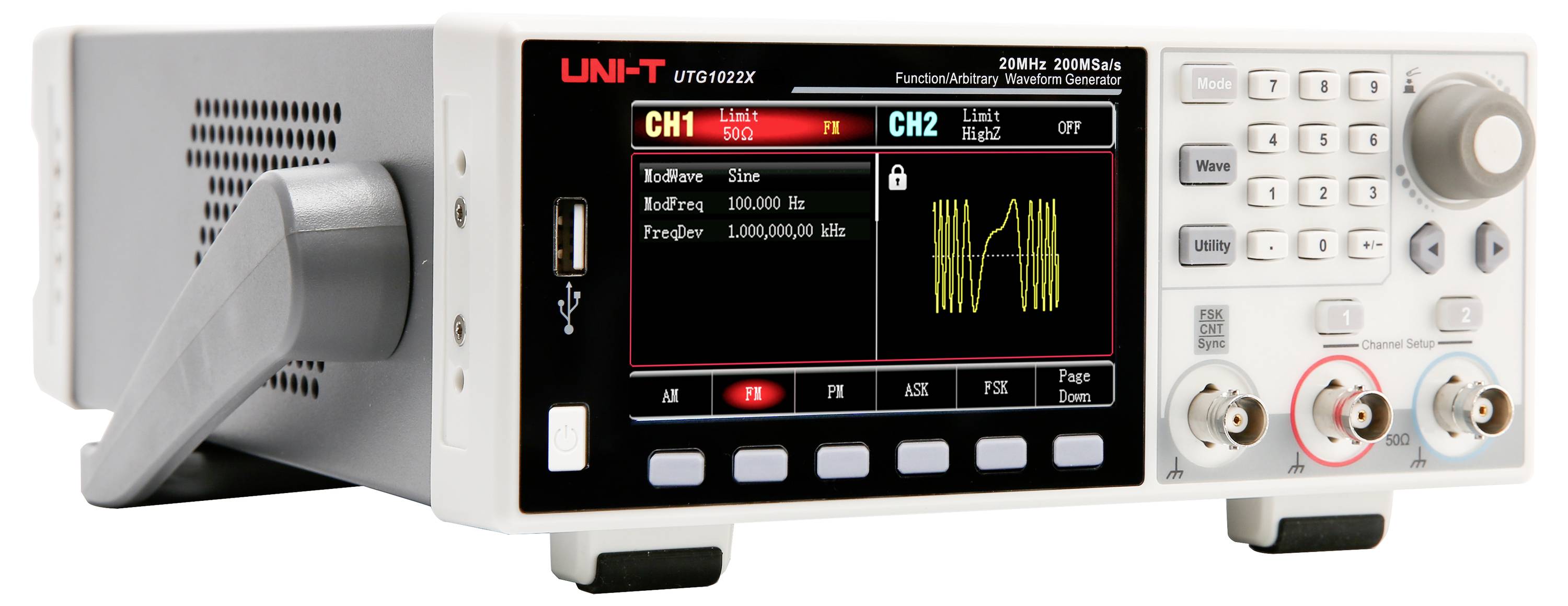

Generator funkcyjny Uni-T UTG1022X-1

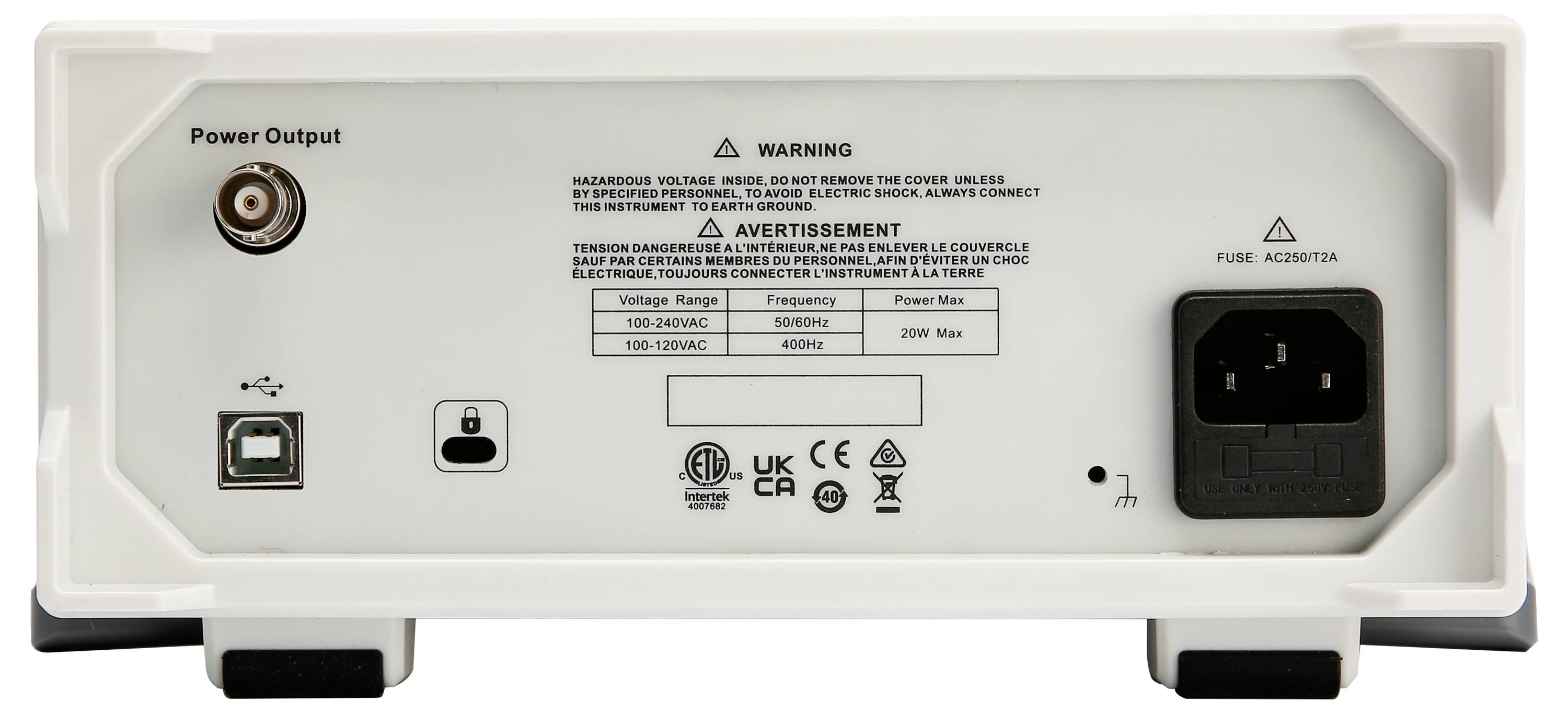

Generator funkcyjny Uni-T UTG1022X-2
1/3
Uni-T
Karta katalogowa (PDF)
English


20 Sztuki

Liczba

Suma (991,06 zł / Sztuka)
zł
1219,00 zł
z VAT (klient indywidualny)
Zgłoś wątpliwości prawne
  • Cechy produktu
  • Dane techniczne
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Zakres dostawy
  • Często kupowane razem
  • Akcesoria

Cechy produktu

UNI-T UTG1022X Generator funkcji dowolnych 40MHz 2-kanałowy 200MSa/S 4kpts4,3-calowy wyświetlacz TFT-LCD

  • Maksymalna częstotliwość wyjściowa: 20 MHz
  • Częstotliwość próbkowania: 200MSa/s
  • Rozdzielczość pionowa: 16 bitów
  • Kanały: 2
  • Długość dowolnej fali: 4 kpts
  • Wyświetlacz: 4,3-calowy TFT-LCD

Dane techniczne

  • 4,3-calowy (10,9 cm) ekran TFT LCD, WVGA (480 x 272)
  • 16-bitowa rozdzielczość pionowa
  • Częstotliwość próbkowania 200 MSa/s
  • 200 zintegrowanych przebiegów arbitralnych
  • Długość fali 4 kpts
Rodzaj sygnału wyjściowego

Sinus, kwadrat, rampa, impuls, szum, prąd stały, dowolny, AM, FM, PM, ASK, FSK, PSK, PWM

Rodzaj produktu

Generator funkcyjny

Zakres częstotliwości

1 µHz - 20 MHz

Rodzaj sygnału wyjściowego

Arbitralny

Zakres częstotliwości (sinus)

1 µHz bis 20 MHz

Współczynnik zawartości harmonicznych sinus

0,2 %

Zakres częstotliwości (kwadrat)

1 µHz bis 10 MHz

Czas narastania prostokąta

16 ns

Rodzaj wyświetlacza

LCD

Zakres częstotliwości (trójkąt)

1 µHz bis 1 MHz

Zakres częstotliwości (ARB)

1 µHz bis 5 MHz

fabryczna (bez certyfikatu)

Funkcja wobulowania

Obsługiwane (tryby przemiatania: liniowy i logarytmiczny)

Modulacja (wewnętrzna)

AM, FM, PM, ASK, FSK, PSK, PWM

Modulacja (zewnętrzna)

ASK, FSK, PSK, PWM i Burst/Sweep przez zewnętrzne wejście wyzwalające

Przerzutnik (synchroniczny)

Wewnętrzne i zewnętrzne

Bramka (asynchroniczna)

Dostępny tryb bramkowanego sygnału seryjnego

Pomiar częstotliwości (zewnętrzny)

Zintegrowany 7-bitowy licznik częstotliwości (100 mHz do 200 MHz)

Wymiary

(S x W) 215 mm x 103 mm

Waga

2.2 kg

Ilość kanałów

2- kanałowy

Maksymalna częstotliwość

20 MHz

Minimalna częstotliwość

1 µHz

Szerokość produktu

215 mm

Wysokość produktu

103 mm

Interfejsy

USB (host)

USB (urządzenie)

Zasilanie

230 V/AC

Model katalogowy producenta

UTG1022X

Do pobrania

Karta katalogowa

English

Karta katalogowa 3757395 Generator funkcyjny Uni-T UTG1022X

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757395 Generator funkcyjny Uni-T UTG1022X

Opis

UTG1022X oferuje precyzyjny i stabilny sygnał wyjściowy o rozdzielczości do 1 μHz. Jest to ekonomiczny, wydajny i wielofunkcyjny generator przebiegów dowolnych. Zapewnia dokładne, stabilne, czyste i mało zniekształcone sygnały wyjściowe. Dzięki prostej obsłudze, doskonałym danym technicznym i przyjaznemu dla użytkownika wyświetlaczowi graficznemu jest to wszechstronne urządzenie do zastosowań w edukacji, testach i produkcji.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

  • Wyjście dwukanałowe o jednakowej mocy: dwa niezależne wyjścia dużej mocy o stabilnej amplitudzie nawet przy wysokich częstotliwościach.
  • Bardzo niski jitter: Sygnał fali prostokątnej o częstotliwości do 10 MHz z jitterem mniejszym niż 200 ps, zapewniający czyste krawędzie sygnału
  • Wysoki stosunek sygnału do szumu: Czysta jakość sygnału nawet przy dużych przesunięciach i niskich poziomach sygnału.
  • Opcjonalny moduł wzmacniacza mocy: Moc wyjściowa do 4 W dla wymagających zastosowań
  • Elastyczna funkcja Burst: Trzy tryby generowania różnych sekwencji impulsów
  • Wiele typów modulacji: obsługa AM, FM, PM, FSK, ASK, PSK i PWM
  • Funkcja przemiatania: liniowe i logarytmiczne przemiatanie częstotliwości

Zakres dostawy

  • UTG1022X x 1
  • Kabel zasilający x 1
  • Kabel USB x 1
  • Kabel przelotowy BNC-BNC × 1
  • Kable krokodylkowe BNC (czerwony i czarny) × 3

Uwagi

Inne modele
- UTG1042X: częstotliwość wyjściowa 40 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.
- UTG1022X-PA: częstotliwość wyjściowa 20 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.

Opis

UTG1022X oferuje precyzyjny i stabilny sygnał wyjściowy o rozdzielczości do 1 μHz. Jest to ekonomiczny, wydajny i wielofunkcyjny generator przebiegów dowolnych. Zapewnia dokładne, stabilne, czyste i mało zniekształcone sygnały wyjściowe. Dzięki prostej obsłudze, doskonałym danym technicznym i przyjaznemu dla użytkownika wyświetlaczowi graficznemu jest to wszechstronne urządzenie do zastosowań w edukacji, testach i produkcji.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

  • Wyjście dwukanałowe o jednakowej mocy: dwa niezależne wyjścia dużej mocy o stabilnej amplitudzie nawet przy wysokich częstotliwościach.
  • Bardzo niski jitter: Sygnał fali prostokątnej o częstotliwości do 10 MHz z jitterem mniejszym niż 200 ps, zapewniający czyste krawędzie sygnału
  • Wysoki stosunek sygnału do szumu: Czysta jakość sygnału nawet przy dużych przesunięciach i niskich poziomach sygnału.
  • Opcjonalny moduł wzmacniacza mocy: Moc wyjściowa do 4 W dla wymagających zastosowań
  • Elastyczna funkcja Burst: Trzy tryby generowania różnych sekwencji impulsów
  • Wiele typów modulacji: obsługa AM, FM, PM, FSK, ASK, PSK i PWM
  • Funkcja przemiatania: liniowe i logarytmiczne przemiatanie częstotliwości

Zakres dostawy

  • UTG1022X x 1
  • Kabel zasilający x 1
  • Kabel USB x 1
  • Kabel przelotowy BNC-BNC × 1
  • Kable krokodylkowe BNC (czerwony i czarny) × 3

Uwagi

Inne modele
- UTG1042X: częstotliwość wyjściowa 40 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.
- UTG1022X-PA: częstotliwość wyjściowa 20 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.
