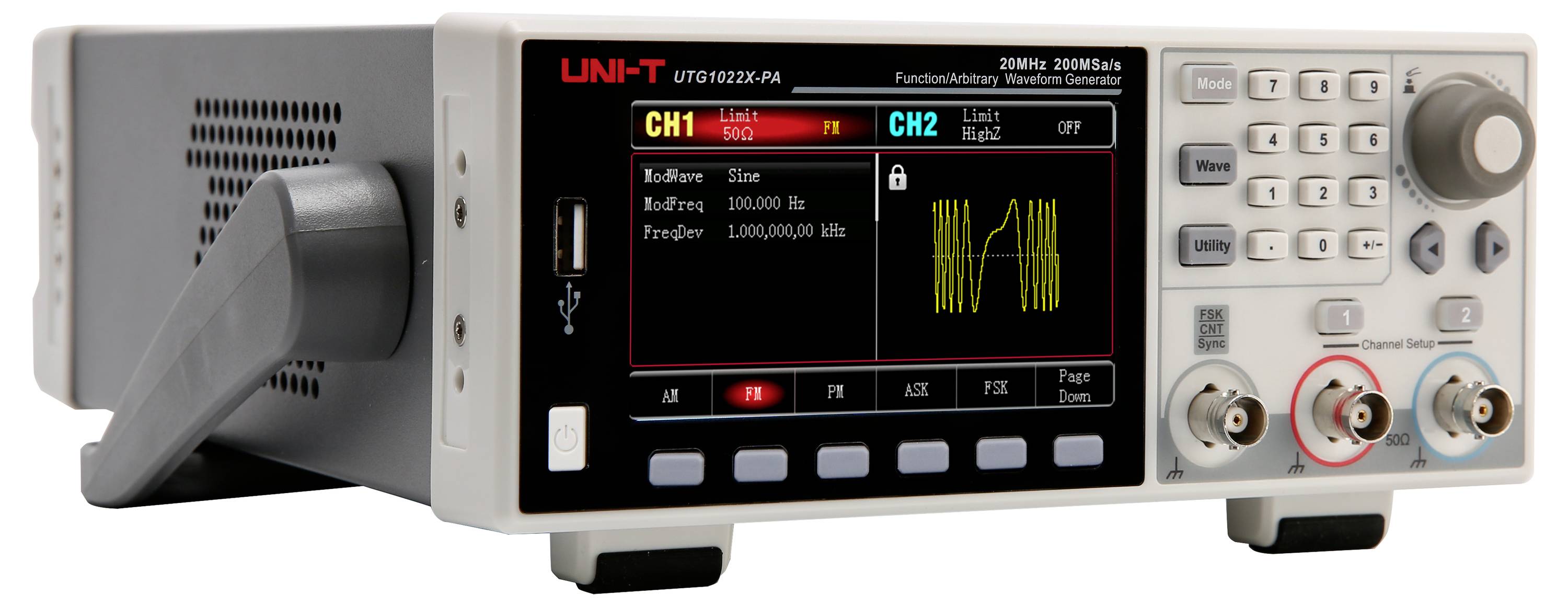

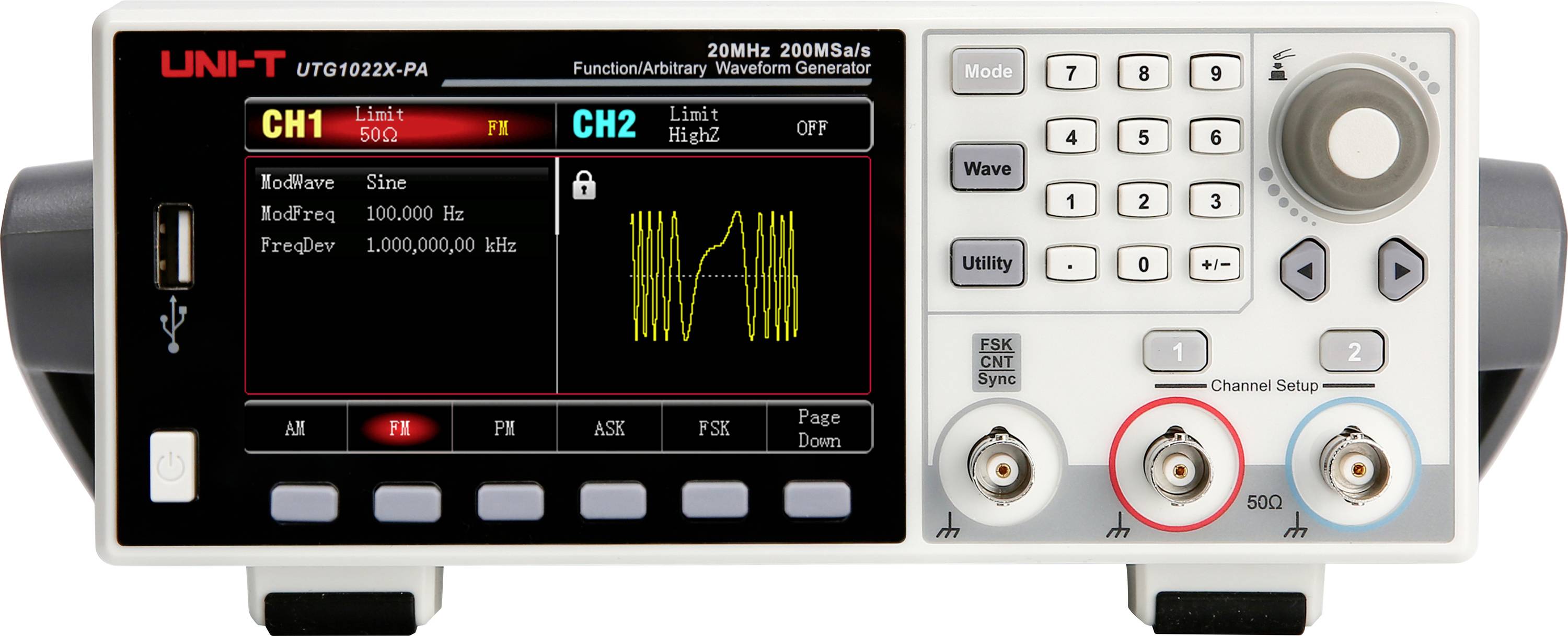

Generator funkcyjny Uni-T UTG1022X-PA
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
20 Sztuki
Suma (1739,00 zł / Sztuka)
1739,00 zł
1413,82 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenieCechy produktu
UNI-T UTG1022X-PA generator funkcji dowolnych 20MHz 2-kanałowy wzmacniacz mocy 200MSa/S 4kpts4,3-calowy wyświetlacz TFT-LCD
- Maksymalna częstotliwość wyjściowa: 20 MHz
- Częstotliwość próbkowania: 200MSa/s
- Rozdzielczość pionowa: 16 bitów
- Kanały: 2
- Długość dowolnej fali: 4 kpts
- Wyświetlacz: 4,3-calowy TFT-LCD
Dane techniczne
- 4,3-calowy (10,9 cm) wyświetlacz TFT-LCD o wysokiej rozdzielczości, WVGA (480 x 272 pikseli)
- Zintegrowany wzmacniacz mocy (maks. 4W)
- 200 wbudowanych przebiegów dowolnych
- 16-bitowa rozdzielczość pionowa
- Częstotliwość próbkowania 200MSa/s
- Rodzaj sygnału wyjściowego
Fala sinusoidalna, fala prostokątna, fala rampowa, fala impulsowa, fala szumowa, fala DC, fala Arb, fala AM, fala FM, fala PM, fala ASK, fala FSK, fala PSK, fala PWM, fala sweep, fala burst
- Rodzaj produktu
Generator funkcyjny
- Zakres częstotliwości
1 µHz - 20 MHz
- Rodzaj sygnału wyjściowego
Arbitralny
- Zakres częstotliwości (sinus)
1 µHz bis 20 MHz
- Współczynnik zawartości harmonicznych sinus
0,2 %
- Zakres częstotliwości (kwadrat)
1 µHz bis 10 MHz
- Czas narastania prostokąta
16 ns
- Rodzaj wyświetlacza
LCD
- Zakres częstotliwości (trójkąt)
1 µHz bis 400 kHz
- Zakres częstotliwości (ARB)
1 µHz bis 5 MHz
fabryczna (bez certyfikatu)
- Funkcja wobulowania
Obsługuje liniową i logarytmiczną
- Modulacja (wewnętrzna)
AM, FM, PM, ASK, FSK, PSK, PWM
- Modulacja (zewnętrzna)
ASK, FSK, PSK, Burst (wyzwalacz) przez port zewnętrzny
- Przerzutnik (synchroniczny)
Obsługuje operacje wewnętrzne, zewnętrzne i ręczne
- Bramka (asynchroniczna)
Dostępny tryb bramkowanego sygnału seryjnego
- Pomiar częstotliwości (zewnętrzny)
Zintegrowany 7-bitowy licznik częstotliwości, zakres od 100 mHz do 200 MHz
- Wymiary
(S x W) 215 mm x 103 mm
- Waga
2.2 kg
- Ilość kanałów
2- kanałowy
- Maksymalna częstotliwość
20 MHz
- Minimalna częstotliwość
1 µHz
- Właściwości generatora funkcji
wzmacniacz mocy
- Szerokość produktu
215 mm
- Wysokość produktu
103 mm
- Interfejsy
USB (host)
USB (urządzenie)
- Zasilanie
230 V/AC
- Model katalogowy producenta
UTG1022X-PA
Do pobrania
Karta katalogowa
Karta katalogowa 3757394 Generator funkcyjny Uni-T UTG1022X-PA
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757394 Generator funkcyjny Uni-T UTG1022X-PA
Opis
UTG1022X-PA oferuje precyzyjny i stabilny sygnał wyjściowy o rozdzielczości do 1 μHz. Jest to ekonomiczny, wydajny i wielofunkcyjny generator przebiegów funkcyjnych i dowolnych. Zapewnia dokładne, stabilne, czyste i mało zniekształcone sygnały wyjściowe. Dzięki prostej obsłudze, doskonałym danym technicznym i przyjaznemu dla użytkownika wyświetlaczowi graficznemu jest to wszechstronne urządzenie do zastosowań w edukacji, testach i produkcji.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Wyjście dwukanałowe o jednakowej mocy: dwa niezależne wyjścia dużej mocy o stabilnej amplitudzie nawet przy wysokich częstotliwościach.
- Bardzo niski jitter: Sygnał fali prostokątnej o częstotliwości do 10 MHz z jitterem mniejszym niż 200 ps, zapewniający czyste krawędzie sygnału
- Wysoki stosunek sygnału do szumu: Czysta jakość sygnału nawet przy dużych przesunięciach i niskich poziomach sygnału.
- Opcjonalny moduł wzmacniacza mocy: Moc wyjściowa do 4 W dla wymagających zastosowań
- Elastyczna funkcja Burst: Trzy tryby generowania różnych sekwencji impulsów
- Wiele typów modulacji: obsługa AM, FM, PM, FSK, ASK, PSK i PWM
- Funkcja przemiatania: liniowe i logarytmiczne przemiatanie częstotliwości
Zakres dostawy
- UTG1022X-PA x 1
- Kabel zasilający x 1
- Kabel USB x 1
- Kabel przelotowy BNC-BNC × 1
- Kable krokodylkowe BNC (czerwony i czarny) × 2
Uwagi
Inne modele
- UTG1042X: częstotliwość wyjściowa 40 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.
- UTG1022X: częstotliwość wyjściowa 20 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.
