GW Instek GPT-9503 Miernik rezystancji izolacji, Tester bezpieczństwa elektrycznego Kalibracja (ISO)

GW Instek wprowadza nowy wielokanałowy tester wytrzymałości dielektrycznej - serię GPT-9500. W tej serii są 2 modele, a każdy model ma zintegrowany 8-kanałowy skaner. Seria spełnia przepisy bezpieczeństwa: IEC, EN, UL, CSA, GB, JIS i inne przepisy bezpieczeństwa. Seria jest ukierunkowana na potrzeby głównych elementów testowych ogólnych komponentów elektronicznych lub komponentów uzwojeń w rutynowych testach.

Seria GPT-9500 to wielokanałowy tester typu „trzy w jednym”, który charakteryzuje się odpornością na prąd zmienny (maks. 5 kV), odporność na prąd stały (maks. 6 kV) i rezystancję izolacji (maks. 1000 V). Konstrukcja serii spełnia najnowsze wymagania normy IEC-61010-2-034 i jest zbudowana na platformie wyjściowej AC 150VA. Status 8 kanałów GPT-9513 można ustawić na H, L lub X w zależności od potrzeb testowych, szczególnie nadaje się do elementów uzwojenia, takich jak transformatory do wykonywania wzajemnych testów wielu punktów poszczególnych elementów. Stan 8 kanałów GPT-9503 zapewnia tylko ustawienie H lub X, które jest bardziej odpowiednie dla ogólnych komponentów, takich jak elementy pasywne do testu wysokiego napięcia między dwoma punktami.

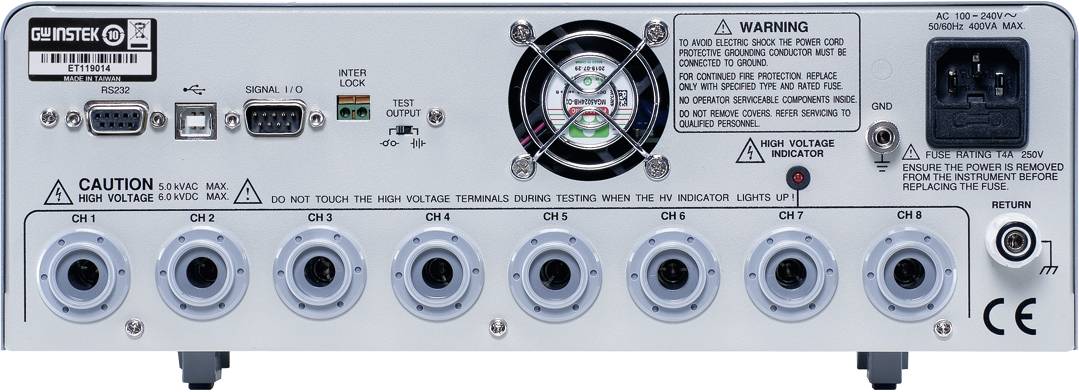

Seria GPT-9500 wyposażona jest w kolorowy wyświetlacz LCD o przekątnej 4,3” (rozdzielczość 480x272), który zapewnia użytkownikowi pełną informację o pomiarach oraz przyjazny interfejs użytkownika, dzięki czemu obsługa i ustawianie parametrów jest prostsze i wygodniejsze. Test AUTO obsługuje wyświetlanie tabelaryczne, więc nie ma potrzeby przełączania ekranów, aby zobaczyć wszystkie wyniki testu. Jednocześnie seria oferuje funkcję zliczania statystycznego. Użytkownicy mogą szybko znaleźć całkowitą liczbę testów i liczbę NO-GO bez podłączania zewnętrznego licznika. Wszystkie kanały skanowania są skonfigurowane z tyłu testera.

Konstrukcja jest nie tylko stosunkowo estetyczna, gdy tester jest zamontowany na stojaku, ale także może zapobiegać obrażeniom ciała, zapobiegając przypadkowemu kontaktowi podczas procesu dozowania. Funkcja wykrywania rozłączenia została zaprojektowana dla serii, aby uniknąć błędnej oceny testu spowodowanej rozłączeniem przewodu.
Inne funkcje i cechy serii GPT-9500 obejmują funkcję eksportu/importu do ustawiania parametrów, która umożliwia kopiowanie ustawień testera do tego samego testera modelu na linii produkcyjnej za pomocą pamięci flash USB. W ten sposób stacje kontrolne linii produkcyjnych można szybko rozbudować, a także uniknąć ryzyka błędów spowodowanych wielokrotnymi wpisami; funkcja zerowego startu, która pozwala uniknąć wpływu chwilowych napięć na urządzenie testowane; funkcja blokady, która jest strukturą sprzętu zabezpieczającego, która umożliwia użytkownikowi podłączenie zewnętrznych urządzeń zabezpieczających.
