Name: ifm Electronic Czujnik ciśnienia 1 szt. PE2094 -0.1 MPa do 1 MPa M12 1 NC, 1 NO, Analog
Brand: ifm Electronic
SKU: 3321403
Availability: BackOrder

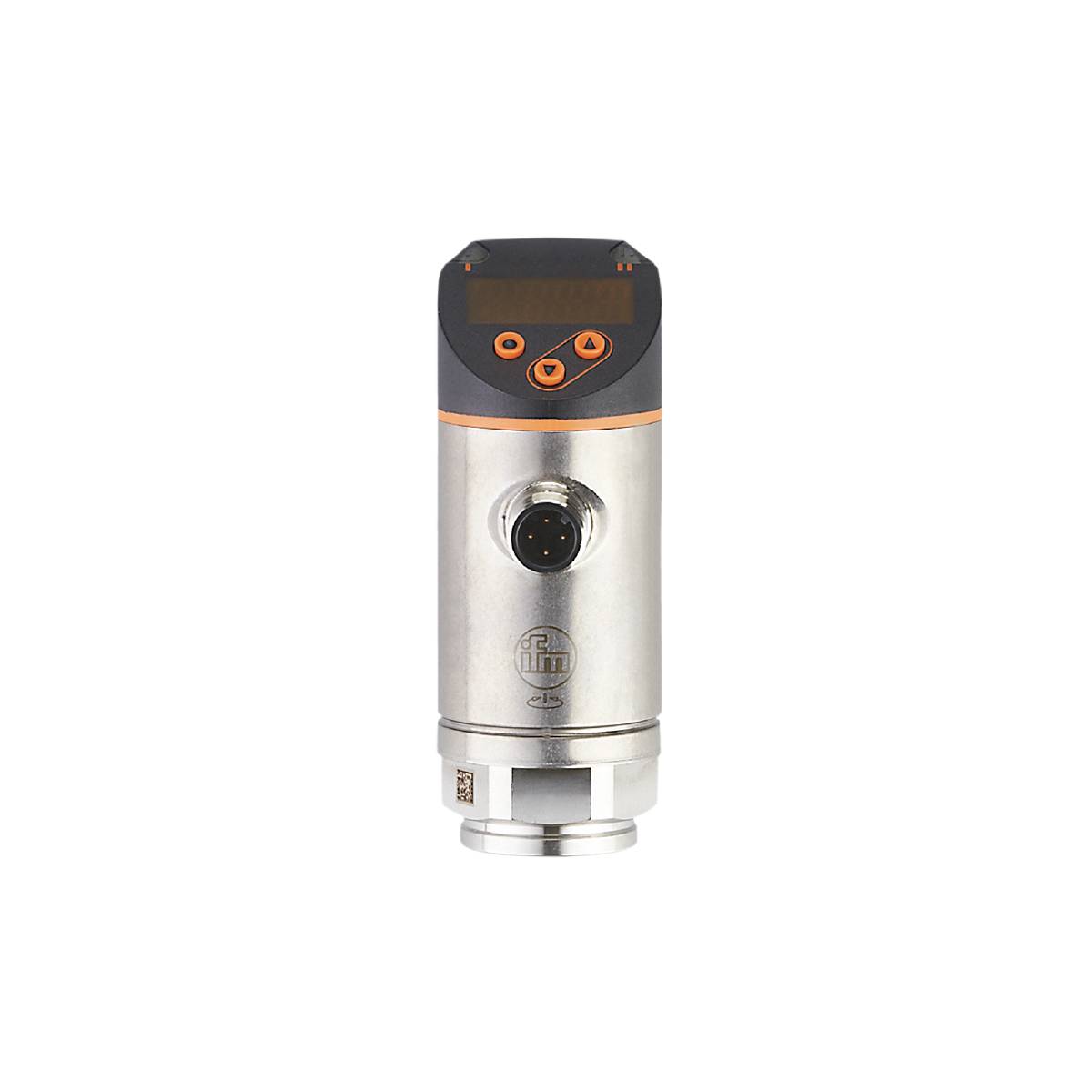

Cylindryczne urządzenie elektroniczne z wyświetlaczem cyfrowym i kolorowymi przyciskami wyświetla wartości pomiarowe.

Zdjęcie poglądowe

Rodzaj produktu

Czujnik ciśnienia

Złącze czujnika

M12

Typ czujnika

ciśnienie względne

Zakres pomiarowy (ciśnienie) (maks.)

1 MPa

Maksymalne napięcie robocze

30 V/DC

Karta katalogowa (PDF)

Dostawa w czw. 5.11

Liczba

Sztuki

Suma (2609,00 zł / Sztuka)

2609,00 zł

2121,14 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Dwa wyjścia przełączające, jedno programowalne jako IO-Link i jedno jako wyjście analogowe
Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
Optymalne ustawienie dzięki możliwości obracania przyłącza procesowego
Długotrwała stabilność dzięki wysokiej odporności na przeciążenia
Solidna konstrukcja do zastosowania w ciężkich warunkach przemysłowych
Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link

Dane techniczne

Napięcie wyjścia analogowego [V]: 0...10; (skalowalny 1:5)
Prąd wyjścia analogowego [mA]: 4...20; (skalowalny 1:5)
Punkt końcowy analogowy [bar]: 1...10
Analogowy punkt końcowy [MPa]: 0,1...1
Analogowy punkt końcowy [psi]: 14,6...145
Analogowy punkt początkowy [bar]: -1...8
Punkt początkowy analogowy [MPa]: -0,1...0,8
Analogowy punkt początkowy [psi]: -14,6...116
Czas reakcji [ms]:< 1,5
Liczba wyjść analogowych: 1
Liczba wyjść cyfrowych: 2
Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
Wyświetlacz: Jednostka wyświetlacza: 3 x LED, zielona (bar, psi, MPa); Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry
Wytrzymałość na ściskanie [MPa]: 7,5
Wytrzymałość na ściskanie [psi]: 1087
W krokach co [MPa]: 0,002
Wersja IO-Link: 1.1
Charakterystyczne odchylenie krzywej:< ±0,25 (BFSL) /< ± 0,5 (LS); (Skręć w dół 1:1; BFSL = linia prosta najlepszego dopasowania (ustawienie minimalnej wartości); LS = ustawienie punktu granicznego)
Zakres pomiarowy [MPa]: -0,1...1
Element pomiarowy: ceramiczno-pojemnościowa cela pomiarowa ciśnienia
Min. ciśnienie rozrywające [MPa]: 15
Punkt zerowania rP [MPa]: -0,098...0,996
Punkt przełączania SP [MPa]: -0,094...1
Zakres dokładności punktu przełączania:< ±0,4; (Odrzuć 1:1)
Norma SDCI: IEC 61131-9
Typ transmisji IO-Link: COM2 (38,4 kbodów)
Temperatura otoczenia-1 [°C]: -25...80
Zakres procentowy powtarzalności:< ±0,1; (podczas wahań temperatury< 10 tys.; Odrzuć 1:1)
Moment dokręcania [Nm]: 25...35; (zalecany moment obrotowy; zależny od smarowania, uszczelnienia i obciążenia ciśnieniowego)
Zastosowanie: do zastosowań przemysłowych
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; łącze wejścia/wyjścia; (konfigurowalne)
Wymagana klasa portu głównego: A
Czas opóźnienia czuwania [s]: 0,3
Cecha szczególna: Pozłacane styki
Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
Tłumienie wyjścia analogowego dAA [s]: 0...4
Wartość procesu tłumienia dAP [s]: 0...4
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 250
Obecny element przepustnicy: nie (można doposażyć)
Rodzaj ciśnienia względnego
Wytrzymałość na ściskanie [bar]: 75
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra praktyka inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Regulowany czas opóźnienia dS, dr [s]: 0...50
Wersja elektryczna: PNP/NPN
Łączne wyniki: 2
Masa [g]: 236 500
Wskazówki dotyczące dokładności/odchylenia: Dokładność punktu przełączania, odchylenie charakterystyki zgodnie z DNVGL:< ±1%
Odchylenie histerezy:< ±0,1; (Odrzuć 1:1)
W krokach co [bar]: 0,02
W krokach co [psi]: 0,2
Interfejs komunikacyjny: IO-Link
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°C]: -40...100
Stabilność długoterminowa:< ±0,05; (Skręć w stosunku 1:1; na 6 miesięcy)
Maks. czas narastania wyjścia analogowego [ms]: 3
Maksymalne obciążenie [Ω]: 500
Maks. spadek napięcia na wyjściu DC [V]: 2
Media: Media płynne i gazowe
Temperatura medium [°C]: -25...80
Zakres pomiarowy [bar]: -1...10
Zakres pomiarowy [psi]: -14,6...145
Min. ciśnienie rozrywające [bar]: 150
Min. ciśnienie rozrywające [psi]: 2175
Min. cykle drukowania: 100 milionów
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
Min. rezystancja obciążenia [Ω]: 2000
Min. czas cyklu procesu [ms]: 2,3
MTTF: 161
Możliwości parametryzacji: Histereza / okno; normalnie otwarty/normalnie zamknięty; opóźnienie przełączania/redukcji; Tłumienie; wyświetlacz; Wyjście prądowe/napięciowe
Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzeń, diagnostyka urządzeń
Przyłącze procesowe: przyłącze gwintowe G 1/4 z gwintem wewnętrznym
Analogowe dane procesowe: 1
Binarne dane procesowe: 2
Punkt przełączenia rP [bar]: -0,98...9,96
Punkt przełączenia rP [psi]: -14,2...144,4
Częstotliwość przełączania DC [Hz]:< 500
Punkt przełączania SP [bar]: -0,94...10
Punkt przełączania SP [psi]: -13,6...145
Stopień ochrony: IP 65; IP67
Klasa ochrony III
Tryb SIO: tak
Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
Pobór prądu [mA]:< 35
Punkt zerowy współczynnika temperaturowego: 0,2; (-25...80°C)
Zakres współczynników temperaturowych: 0,2; (-25...80°C)
Odporność na przeciążenie: tak
Wytrzymałość na próżnię [mbar]: -1000
Ochrona przed nieprawidłowością biegunową tak
Zintegrowany watchdog: tak
Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); Al2O3 (99,9%; ceramika); EPDM

Rodzaj produktu: Czujnik ciśnienia

Model katalogowy producenta: PE2094

Złącze czujnika: M12

Typ czujnika: ciśnienie względne

Wyjście czujnika: PNP
NPN

Minimalny sygnał wyjściowy: 4 mA

Maksymalny sygnał wyjściowy: 20 mA

Interfejs komponentów: IO-Link

Rozdzielczość: 0.02 bar

Zakres pomiarowy (ciśnienie) (min.): -0.1 MPa

Zakres pomiarowy (ciśnienie) (maks.): 1 MPa

Zakres pomiarowy (ciśnienie): -0.1 MPa do 1 MPa

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 18 - 30 V/DC

Rodzaj styku: 1 NC
1 NO
Analog

Ciśnienie rozrywające: 150 bar

Złącze węża: G1/4 IG

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

Waga: 236.500 g

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: tak
