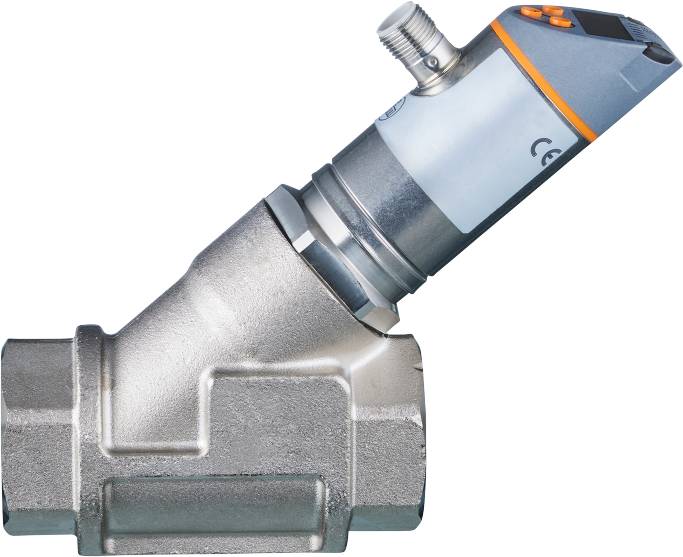

Zdjęcie poglądowe
ifm Electronic Mechatroniczny czujnik przepływu SBY246 SBY246 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Mechatroniczny czujnik przepływu
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SBY246
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (1979,00 zł / Sztuka)
1979,00 zł
1608,94 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Mechatroniczny czujnik przepływu ifm SBY246
- Precyzyjny pomiar przepływu i temperatury medium
- Nadaje się do wody, środków chłodząco-smarujących, olejów i roztworów glikolu dzięki zintegrowanym krzywym pomiarowym
- Niezawodne zapobieganie przepływom zwrotnym z bardzo krótkim czasem reakcji
- Z wyjściem przełączającym, analogowym lub częstotliwościowym i IO-Link
- Czytelny wyświetlacz LED z naprzemiennym wyświetlaniem w kolorze czerwono-zielonym
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 120 (Q> 1 l/min)
- Czas reakcji - kontrola przepływu [s]: 0,01
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 3 x LED, zielona; Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry; Programowanie: wyświetlacz alfanumeryczny, 4 cyfry
- Zakres wyświetlania - monitorowanie temperatury [°C]: -32...122
- Zakres wyświetlania [l/min]: 0...120
- Zakres wyświetlania [m3/h]: 0...7,2
- Wytrzymałość na ściskanie [MPa]: 2,5
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [l/min]: 0,5
- Rozdzielczość [m3/h]: 0,05
- Rozdzielczość - monitorowanie temperatury [°C]: 1
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Tłumienie wyjścia analogowego dAA - kontrola przepływu [s]: 0...5
- Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 150; (na wyjście 2 x 200 (...60°C); 2 x 250 (...40°C))
- Wytrzymałość na ściskanie [bar]: 25
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Częstotliwość w punkcie końcowym FRP [Hz]: 10...10000
- Częstotliwość w punkcie końcowym FRP - monitorowanie temperatury [Hz]: 10...10000
- Częstotliwość wyjściowa [Hz]: 0...10000
- Punkt końcowy częstotliwości FEP [l/min]: 6,5...100
- Punkt końcowy częstotliwości FEP [m3/h]: 0,4...6
- Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°C]: 12...100
- Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°C]: -10...78
- Dokładność - monitorowanie temperatury [K]: 3 (25°C; Q> 1 l/min)
- Dokładność (w zakresie pomiarowym) - Monitorowanie przepływu: ± (4% MW + 1% MW); (Q> 2 l/min; Temperatura medium i otoczenia: +22°C ± 4K)
- Łączne wyniki: 2
- Masa [g]: 1286 000
- W krokach - Monitorowanie temperatury [°C]: 1
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -15...80
- MAWP dla zastosowań wg CRN [bar]: 25
- Maks. obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Media: media płynne; Woda; roztwory glikolu; Smar chłodzący
- Temperatura medium [°C]: -10...100
- Zakres pomiarowy [l/min]: 2...100
- Zakres pomiarowy [m3/h]: 0,12...6
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...100
- Dynamika pomiaru: 1:50
- Min. czas cyklu procesu [ms]: 5
- MTTF: 145
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; wyjście prądowe/częstotliwościowe; wybór mediów; Tłumienie przełączające/wyjście analogowe; Wyświetlacz można obracać / wyłączać; standardowa jednostka miary; Wartość procesu koloru
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzenia
- Przyłącze procesowe: przyłącze gwintowe Rp 1 z gwintem wewnętrznym
- Analogowe dane procesowe: 2
- Binarne dane procesowe: 2
- Punkt przełączania rP [l/min]: 0...99
- Punkt przełączania rP [m3/h]: 0...5,95
- Punkt załączenia rP - kontrola temperatury [°C]: -10...99
- Punkt przełączania SP [l/min]: 1...100
- Punkt przełączania SP [m3/h]: 0,05...6
- Punkt przełączania SP - kontrola temperatury [°C]: -9...100
- Cykle przełączania (mechaniczne): 10 milionów
- Przyrost [l/min]: 0,5
- Wielkość stopnia [m3/h]: 0,05
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 50
- Dryft temperaturowy – monitorowanie temperatury: 0,029°C/K
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4401 (stal nierdzewna / 316); 1.4404 (stal nierdzewna / 316L); mosiądz (2.0371); Mosiądz niklowany chemicznie; PPS; O-ring: FKM
- Powtarzalność - monitorowanie przepływu: ± 1% MEW
- Rodzaj produktu
Mechatroniczny czujnik przepływu
- Model katalogowy producenta
SBY246
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Czas reakcji
0.01 s
- Wyjście czujnika
analogowe prądowe
- Materiał
stal nierdzewna
- Element uszczelniający
FKM
- Minimalna temperatura medium
-10 °C
- Maksymalna temperatura medium
100 °C
- Maksymalne ciśnienie robocze
25 bar
- Dokładność pomiaru
1 %
- Waga
1286.000 g
- Minimalna temperatura otoczenia
0 °C
- Maksymalna temperatura otoczenia
60 °C
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321023 ifm Electronic Mechatroniczny czujnik przepływu SBY246 SBY246 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321023 ifm Electronic Mechatroniczny czujnik przepływu SBY246 SBY246 Zasilanie (zakres): 18 - 30 V/DC 1 szt.
Opis
Mechatroniczny czujnik przepływu ifm SBY246
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
