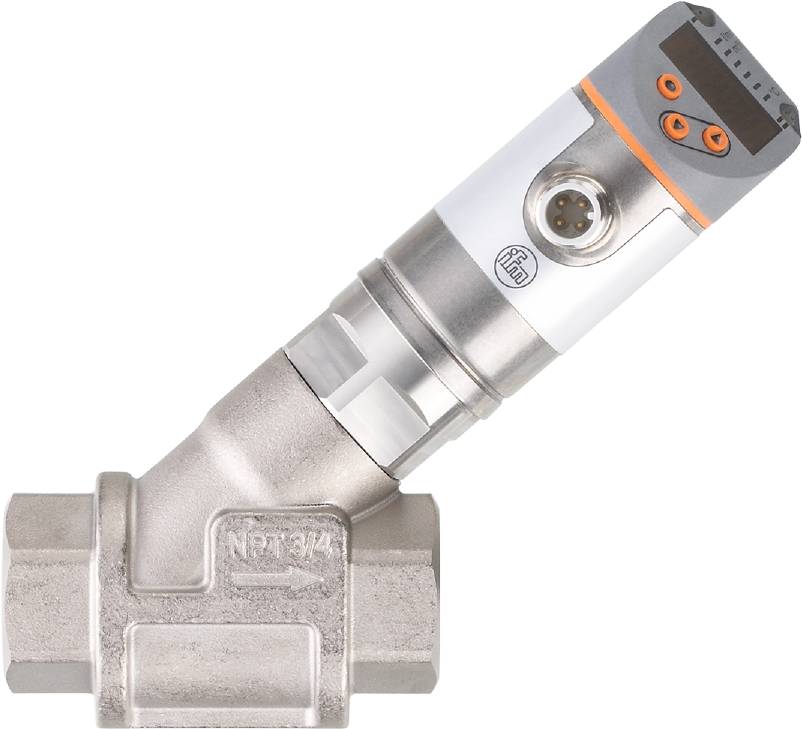

Zdjęcie poglądowe
ifm Electronic SBN234 Mechatroniczny czujnik przepływu SBN234, 18 - 30 V/DC, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Mechatroniczny czujnik przepływu
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Model katalogowy producenta
SBN234
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (1899,00 zł / Sztuka)
1899,00 zł
1543,90 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Mechatroniczny czujnik przepływu ifm SBN234
- Precyzyjny pomiar przepływu w rurociągach
- Nadaje się do wody, olejów i roztworów glikolu
- Precyzyjne linearyzowane wyjście analogowe
- Solidna obudowa o bardzo dużej odporności na ciśnienie
- Żywotność ponad 10 milionów cykli przełączania
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 120 (Q> 1 l/min)
- Czas reakcji - kontrola przepływu [s]: 0,01
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: Jednostka wyświetlacza: 3 x LED, zielona; Stan przełączania: 2 x dioda LED, żółta; Wartości mierzone: wyświetlacz alfanumeryczny, czerwony/zielony 4 cyfry; Programowanie: wyświetlacz alfanumeryczny, 4 cyfry
- Zakres wyświetlania - monitorowanie temperatury [°F]: -26...252
- Zakres wyświetlania [gph]: 0...720
- Zakres wyświetlania [gpm]: 0...12
- Wytrzymałość na ściskanie [MPa]: 4
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [gph]: 5
- Rozdzielczość [gpm]: 0,1
- Rozdzielczość - monitorowanie temperatury [°F]: 2
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]:< 3
- Cecha szczególna: Pozłacane styki
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Tłumienie wyjścia analogowego dAA - kontrola przepływu [s]: 0...5
- Wartość procesu tłumienia dAP - kontrola przepływu [s]: 0...5
- Obciążalność stała wyjścia przełączającego DC [mA]: 150; (na wyjście 2 x 200 (...140°F); 2 x 250 (...104°F))
- Wytrzymałość na ściskanie [bar]: 40
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Częstotliwość w punkcie końcowym FRP [Hz]: 10...10000
- Częstotliwość w punkcie końcowym FRP - monitorowanie temperatury [Hz]: 10...10000
- Częstotliwość wyjściowa [Hz]: 0...10000
- Punkt końcowy częstotliwości FEP [gph]: 40...600
- Punkt końcowy częstotliwości FEP [gpm]: 0,67...10
- Punkt końcowy częstotliwości FEP - monitorowanie temperatury [°F]: 54...212
- Punkt początkowy częstotliwości FSP - monitorowanie temperatury [°F]: 14...172
- Dokładność - monitorowanie temperatury [K]: 3 (77°F; Q> 1 l/min)
- Dokładność (w zakresie pomiarowym) - Monitorowanie przepływu: ± (4% MW + 1% MW); (Q> 1 l/min; Temperatura medium i otoczenia: +71,6°F ± 4K)
- Łączne wyniki: 2
- Masa [g]: 693 000
- W krokach - Monitorowanie temperatury [°F]: 2
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°F]: 5...176
- MAWP dla zastosowań wg CRN [bar]: 40
- Maks. obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Media: media płynne; Woda; roztwory glikolu; Smar chłodzący
- Temperatura medium [°F]: 14...212
- Zakres pomiarowy [gph]: 10...600
- Zakres pomiarowy [gpm]: 0,2...10
- Zakres pomiarowy - monitorowanie temperatury [°F]: 14...212
- Dynamika pomiaru: 1:50
- Min. czas cyklu procesu [ms]: 5
- MTTF: 145
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; logika przełączania; moc wyjściowa; wybór mediów; Tłumienie przełączające/wyjście analogowe; Wyświetlacz można obracać / wyłączać; standardowa jednostka miary; Wartość procesu koloru
- Profile: Inteligentny czujnik: Zmienna danych procesowych; Identyfikacja urządzenia
- Przyłącze procesowe: Przyłącze gwintowane 3/4" NPT
- Analogowe dane procesowe: 2
- Binarne dane procesowe: 2
- Punkt resetowania rP [gph]: 0...595
- Punkt resetowania rP [gpm]: 0...9,9
- Punkt przełączania SP [gph]: 5...600
- Punkt przełączania SP [gpm]: 0,1...10
- Punkt przełączania SP - monitorowanie temperatury [°F]: 16...212
- Cykle przełączania (mechaniczne): 10 milionów
- Rozmiar kroku [gph]: 5
- Rozmiar kroku [gpm]: 0,1
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A; Styki: pozłacane
- Pobór prądu [mA]:< 50
- Dryft temperaturowy – monitorowanie temperatury: 0,9802°F/K
- Odporność na przeciążenie: tak
- Temperatura otoczenia [°F]: 32...140
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4401 (stal nierdzewna / 316); 1.4404 (stal nierdzewna / 316L); mosiądz (2.0371); Mosiądz niklowany chemicznie; PPS; O-ring: FKM
- Powtarzalność - monitorowanie przepływu: ± 1% MEW
- Rodzaj produktu
Mechatroniczny czujnik przepływu
- Model katalogowy producenta
SBN234
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Specyfikacja czujnika
wskaźnik LED
- Złącze czujnika
M12
- Czas reakcji
0.01 s
- Wyjście czujnika
analogowe prądowe
- Element uszczelniający
FKM
- Maksymalne ciśnienie robocze
40 bar
- Waga
693.000 g
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3320956 ifm Electronic SBN234 Mechatroniczny czujnik przepływu SBN234, 18 - 30 V/DC, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3320956 ifm Electronic SBN234 Mechatroniczny czujnik przepływu SBN234, 18 - 30 V/DC, 1 szt.
Opis
Mechatroniczny czujnik przepływu ifm SBN234
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
