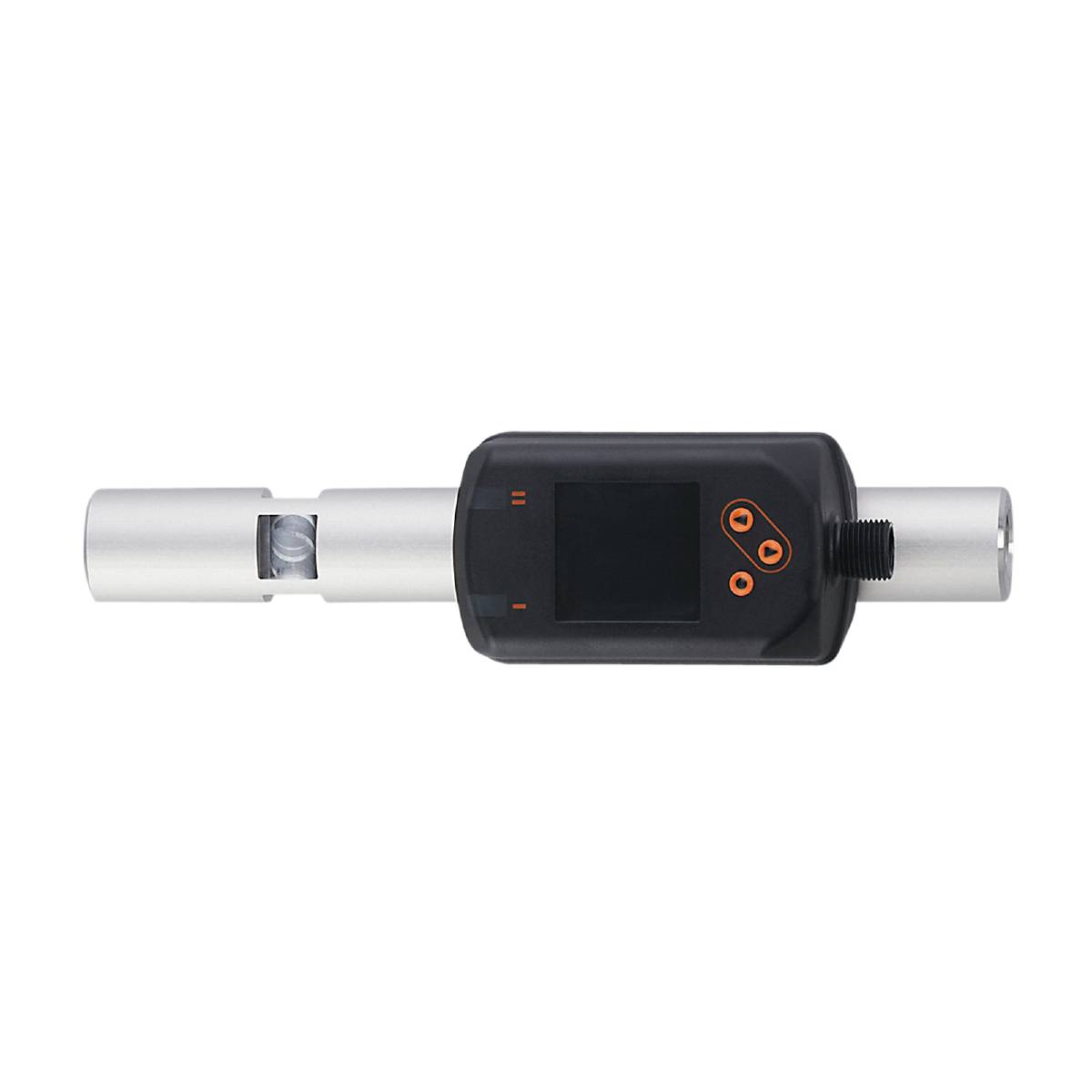

Zdjęcie poglądowe
ifm Electronic SD5800 Gazomierz przemysłowy SD5800 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Gazomierz przemysłowy
Model katalogowy producenta
SD5800
Minimalne napięcie robocze
18 V/DC
Maksymalne napięcie robocze
30 V/DC
Zasilanie (zakres)
18 - 30 V/DC
Karta katalogowa (PDF)
Liczba
Suma (5559,00 zł / Sztuka)
5559,00 zł
4519,51 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Gazomierz przemysłowy ifm SD5800
- Precyzyjny pomiar przepływu, zużycia, ciśnienia i temperatury medium
- Wysoka dokładność, powtarzalność i dynamika pomiaru
- Do wychwytywania helu
- Naprzemienny wyświetlacz czerwono-zielony do wyraźnego oznaczania dobrych obszarów
- Optymalne ustawienie dzięki możliwości obracania wyświetlacza
- Wygodna obsługa za pomocą przycisków lub parametryzacja poprzez IO-Link
Dodatkowe informacje:
Dane techniczne
- Prąd wyjścia analogowego [mA]: 4...20; (skalowalne)
- Analogowy punkt końcowy - monitorowanie temperatury [°C]: 4...60
- Analogowy punkt końcowy - monitorowanie temperatury [°F]: 39,2...140
- Analogowy punkt końcowy - monitorowanie ciśnienia [bar]: 2,2...16
- Analogowy punkt końcowy AEP [l/min]: 16,7...83,3
- Analogowy punkt końcowy AEP [m/s]: 5,5...27,6
- Analogowy punkt końcowy AEP [m3/h]: 1...5
- Analogowy punkt startowy - monitorowanie temperatury [°C]: -10...46
- Analogowy punkt początkowy - monitorowanie temperatury [°F]: 14...114,8
- Analogowy punkt startowy - monitorowanie ciśnienia [bar]: -1...12,8
- Analogowy punkt początkowy ASP [l/min]: 0...66,6
- Punkt początkowy analogowego ASP [m/s]: 0...22,1
- Analogowy punkt początkowy ASP [m3/h]: 0...4
- Dynamika odpowiedzi T05 / T09 - monitorowanie temperatury [s]: T09 = 0,5
- Czas reakcji [s]: 0,1; (dAP = 0)
- Czas reakcji - monitorowanie ciśnienia [s]: 0,05
- Liczba wyjść analogowych: 1
- Liczba wyjść cyfrowych: 2
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1
- Wyświetlacz: : Kolorowy wyświetlacz 1,44", 128 x 128 pikseli; : 2 x LED, żółty
- Zakres wyświetlania - monitorowanie temperatury [°C]: -24...74
- Zakres wyświetlania - monitorowanie temperatury [°F]: -11,2...165,2
- Zakres wyświetlania - monitorowanie ciśnienia [bar]: -1...20
- Zakres wyświetlania [l/min]: 0...100
- Zakres wyświetlania [m/s]: 0...33,1
- Zakres wyświetlania [m³/h]: 0...6
- Zakres wyświetlania - monitorowanie natężenia przepływu [m3]: 0...100000000
- Zakres wyświetlania - monitorowanie natężenia przepływu [scf]: 0...353146667,2
- Wytrzymałość na ściskanie [MPa]: 1,6
- Długość impulsu - kontrola przepływu [s]: 0,01...2
- Wersja IO-Link: 1.1
- Norma SDCI: IEC 61131-9 CDV
- Typ transmisji IO-Link: COM2 (38,4 kbodów)
- Temperatura otoczenia-1 [°C]: 0...60
- Powtarzalność: 0,8% MW + 0,2% MW
- Zastosowanie: do zastosowań przemysłowych
- Rozdzielczość [l/min]: 0,2
- Rozdzielczość [m/s]: 0,1
- Rozdzielczość [m3/h]: 0,01
- Rozdzielczość - monitorowanie ciśnienia [bar]: 0,05
- Rozdzielczość - monitorowanie temperatury [°C]: 0,2
- Rozdzielczość - monitorowanie temperatury [°F]: 0,5
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte/normalnie zamknięte; (możliwość parametryzacji)
- Sygnał wyjściowy: sygnał przełączający; sygnał analogowy; sygnał impulsowy; łącze wejścia/wyjścia; (konfigurowalne)
- Wymagana klasa portu głównego: A
- Czas opóźnienia gotowości [s]: 1
- Napięcie robocze [V]: 18...30 DC; (wg SEL/PEL)
- Wartość procesu tłumienia dAP [s]: 0...5
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 150; (na wyjście)
- Wytrzymałość na ściskanie [bar]: 16
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra praktyka inżynierska; Może być stosowany do gazów stabilnych z grupy płynów 2
- Wejścia: reset licznika
- Wersja elektryczna: PNP/NPN
- Dokładność - monitorowanie temperatury [K]: ± 0,5; (jeżeli media przepływają w granicach zakresu pomiaru przepływu)
- Dokładność (w zakresie pomiarowym): ± (6% MW + 0,6% MW); w średniej temperaturze 23°C
- Masa [g]: 554 000
- Największy TK zakresu - monitorowanie ciśnienia [% MEW / 10 K]: ± 0,15
- Największy TK punktu zerowego - monitorowanie ciśnienia [% MEW / 10 K]: ± 0,25
- Wyjście impulsowe: licznik ilości zużycia
- Wartość impulsu - monitorowanie natężenia przepływu [m3]: 0,001...10000000
- Wartość impulsu - monitorowanie natężenia przepływu [scf]: 0,05...353146667,2
- W krokach - Monitorowanie ciśnienia [bar]: 0,01
- W krokach - Monitorowanie natężenia przepływu [m3]: 0,0001
- W krokach - Monitorowanie natężenia przepływu [scf]: 0,005
- W krokach - Monitorowanie temperatury [°C]: 0,1
- W krokach - Monitorowanie temperatury [°F]: 0,1
- Odchylenie charakterystyki – monitorowanie ciśnienia:< ±0,5; (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości))
- Interfejs komunikacyjny: IO-Link
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -20...85
- MAWP dla zastosowań wg CRN [bar]: 9,5
- Maksymalne obciążenie [Ω]: 500
- Maks. spadek napięcia na wyjściu DC [V]: 2,5
- Maksymalna dopuszczalna wilgotność względna [%]: 90
- Media: Hel (On)
- Temperatura medium [°C]: -10...60
- Zakres pomiarowy [l/min]: 0,8...83,4
- Zakres pomiarowy [m/s]: 0,3...27,6
- Zakres pomiarowy [m3/h]: 0,05...5
- Zakres pomiarowy - kontrola ciśnienia [bar]: -1...16
- Zakres pomiarowy - monitorowanie natężenia przepływu [m3]: 0...100000000
- Zakres pomiarowy - monitorowanie natężenia przepływu [scf]: 0...353146667,2
- Zakres pomiarowy - monitorowanie temperatury [°C]: -10...60
- Zakres pomiarowy - monitorowanie temperatury [°F]: 14...140
- Min. ciśnienie rozrywające [bar]: 64
- Min. czas cyklu procesu [ms]: 7,2
- MTTF: 180
- Możliwości parametryzacji: Histereza / okno; normalnie otwarty / normalnie zamknięty; wyjście prądowe/impulsowe; Wyświetlacz można obracać / wyłączać; wyświetlacz; Sumator
- Profile: Cyfrowy czujnik pomiarowy (0x800A), Identyfikacja i diagnostyka (0x4000)
- Przyłącze procesowe: przyłącze gwintowe G 1/4 DN8
- Dane procesowe analogowe: 8
- Binarne dane procesowe: 2
- Punkt przełączania rP [l/min]: 0,9...82,9
- Punkt przełączenia rP [m/s]: 0,3...27,5
- Punkt przełączania rP [m3/h]: 0,05...4,97
- Punkt przełączania rP - kontrola ciśnienia [bar]: -1...15,92
- Punkt przełączenia rP - monitorowanie temperatury [°C]: -10...59,7
- Punkt przełączenia rP - monitorowanie temperatury [°F]: 14...139,4
- Punkt przełączania SP [l/min]: 1,3...83,3
- Punkt przełączania SP [m/s]: 0,4...27,6
- Punkt przełączania SP [m3/h]: 0,08...5
- Punkt przełączania SP - kontrola ciśnienia [bar]: -0,92...16
- Punkt przełączania SP - monitorowanie natężenia przepływu [m3]: 0,001...10000000
- Punkt przełączania SP - monitorowanie natężenia przepływu [scf]: 0,05...353146667,2
- Punkt przełączania SP - kontrola temperatury [°C]: -9,7...60
- Punkt przełączania SP - monitorowanie temperatury [°F]: 14,6...140
- Tłumienie niskiego przepływu LFC [l/min]: 0,6...0,8
- Tłumienie niskiego przepływu LFC [m/s]: 0,2...0,3
- Tłumienie niskiego przepływu LFC [m3/h]: 0,04...0,05
- Przyrost [l/min]: 0,1
- Rozmiar kroku [m/s]: 0,1
- Wielkość stopnia [m3/h]: 0,01
- Stopień ochrony: IP 65; IP67
- Klasa ochrony III
- Tryb SIO: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 80
- Współczynnik temperaturowy [1/K]: ± 0,07% MW
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: EN AW-6082 (aluminium); 1.4305 (stal nierdzewna / 303); FKM; szkło ceramiczne pasywowane; PPS GF40; Al2O3 (ceramiczny); akrylan
- Powtarzalność - monitorowanie ciśnienia: ± 0,2
- Rodzaj produktu
Gazomierz przemysłowy
- Model katalogowy producenta
SD5800
- Minimalne napięcie robocze
18 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
18 - 30 V/DC
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 3321913 ifm Electronic SD5800 Gazomierz przemysłowy SD5800 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3321913 ifm Electronic SD5800 Gazomierz przemysłowy SD5800 1 szt.
Opis
Gazomierz przemysłowy ifm SD5800
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
