Name: Miernik panelowy, cyfrowy PCE Instruments PCE-BPD-U-41D
Brand: PCE Instruments
SKU: 2813562
Availability: BackOrder

Cechy produktu

Wyświetlacz PCE-BPD-U-41D

Wskaźnik z obudową metalową Montaż ścienny i w szafie sterowniczej IP65Czerwona dioda LEDindywidualnie konfigurowanyWysokość cyfr do 100 mmRóżne sygnały wyjścioweWyświetlacz czytelny z dużej odległości

Dane techniczne

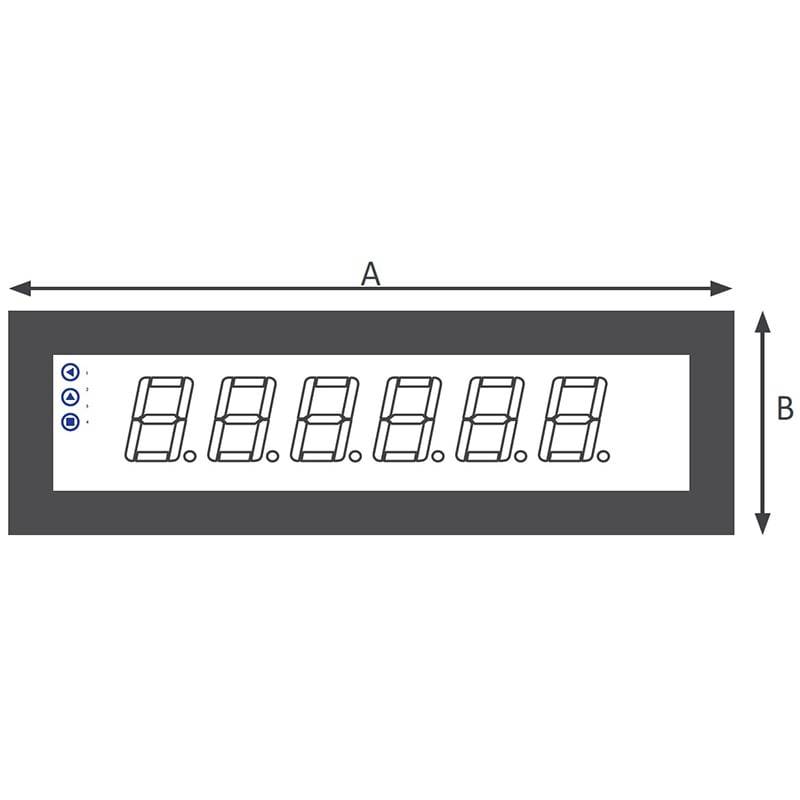

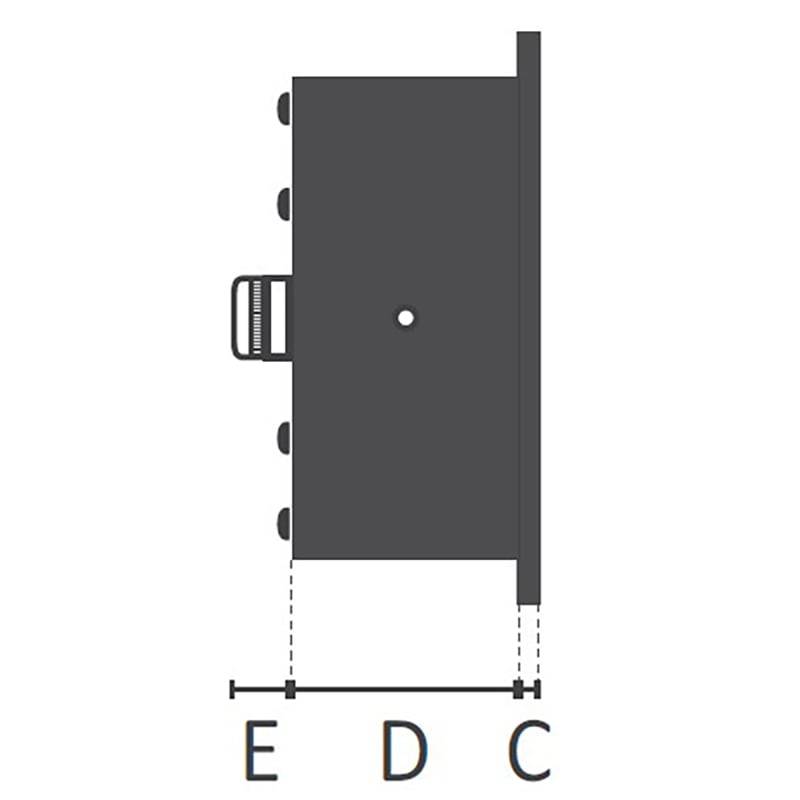

Funkcja konwersji sygnału analogowego na wartość użytkowąSygnał wejściowy 4 ... 20 mA, ±20 mA DC, 0 ... 10 V DC, ±10 V DCmaksymalny sygnał wejściowy 100 mA lub 100 V DCImpedancja wejściowa (pomiar prądu) 11 ΩImpedancja wejściowa (pomiar napięcia) 932 kΩIlość cyfr 4Wysokość cyfr 100 mmmaksymalna odległość odczytu 50 mDokładność pomiaru: ±0,05 % wartości pomiarowejSzybkość pomiarowa: 15 HzCzas odpowiedzi przy zmianie wartości od 0 do 99% sygnału 120 msZakres wyświetlania -1999 ... 9999Liczba wyjść 2Pobór mocy 5,25 W(Bez opcjonalnych akcesoriów) Pobór mocy 6,75 W (z opcjonalnymi akcesoriami)Zasilanie czujnika 20, 15, 10, 5 V DCDokładność zasilania czujnika ± 5%maksymalny prąd zasilania czujnika 35 mA (z zabezpieczeniem przeciwzwarciowym)Zasilanie napięciem 11... 36 V DCMasa: 2500 gInne specyfikacjePrzekrój przewodu dla sygnału wejściowego i wyjściowego <0,5 mm²Przekrój kabla dla <2,5 mm²Napięcie zasilania: Wyświetlacz: 7-segmentowyKąt patrzenia 120 °Czas nagrzewania: 15 minutWarunki pracy 0... 50 °C, <90% wilg.. wzgl bez kondensacjiWarunki przechowywania -20 ... 70 °C, <90% wilg.. wzgl bez kondensacjiWymiary (szkic powyżej ze zdjęciami) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm

Rodzaj produktu: Miernik panelowy, cyfrowy

Funkcje pomiarowe: prąd

Minimalny zakres pomiaru: 4 mA

Model katalogowy producenta: PCE-BPD-U-41D

Maksymalny zakres pomiarowy: 20 mA

Technologia wyświetlacza: LCD

: IP65

Szerokość montażowa: 542 mm

Wyświetlane liczby: 999999

Wysokość montażowa: 166 mm

Napięcie robocze: 265 V/AC

Wymiary: (D x S x W) 542 x 55 x 166 mm

Waga: 3500 g

Maksymalne napięcie robocze: 265 V/AC

Minimalne napięcie robocze: 85 V/AC

Podświetlenei ekranu: czerwone

Specyfikacja urządzenia: możliwość wyświetlania większych wartości

Głębokość montażowa: 55 mm

Szerokość produktu: 55 mm

Wysokość produktu: 166 mm

Długość produktu: 542 mm

Wysokość cyfr: 100 mm

: fabryczna (bez certyfikatu)

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2813562 Miernik panelowy, cyfrowy PCE Instruments PCE-BPD-U-41D

Opis

Wyświetlacz został zaprojektowany w taki sposób, aby wyświetlane odczyty można było odczytać z dużej odległości. Przy wysokości cyfry 60 mm lub 100 mm odległość odczytu dla wyświetlacza wynosi 25 m lub 50 m. Czerwone diody LED na wyświetlaczu umożliwiają odczyt mierzonych wartości nawet w bardzo jasnym otoczeniu. Obudowa wyświetlacza jest wykonana z metalu i jest bryzgoszczelna z IP65. Dzięki temu można stosować wskaźnik w trudnych warunkach otoczenia. Jako sygnał wejściowy dostępnych jest wiele różnych wariantów wyświetlania. Wyświetlacz obsługuje między innymi 4…20 mA i impulsy. Wyświetlacz jest konfigurowany bezpośrednio z klawiatury. Interfejsy wyjściowe są opcjonalnie dostępne dla wyświetlacza. Umożliwia to przełączanie sygnałów procesowych i impulsów za pomocą wyświetlacza, na przykład po osiągnięciu wartości granicznej. Wyświetlacz można wyrównać w pionie, aby uzyskać optymalne ustawienie podczas montażu na ścianie. Oprócz montażu na ścianie wyświetlacz można zamontować na szafie sterowniczej. Izolacja na obudowie wyświetlacza gwarantuje, że woda nie dostanie się do szafy sterowniczej.

Charakterystyka

Wskaźnik z obudową metalową Montaż ścienny i w szafie sterowniczej IP65Czerwona dioda LEDindywidualnie konfigurowanyWysokość cyfr do 100 mmRóżne sygnały wyjścioweWyświetlacz czytelny z dużej odległości
