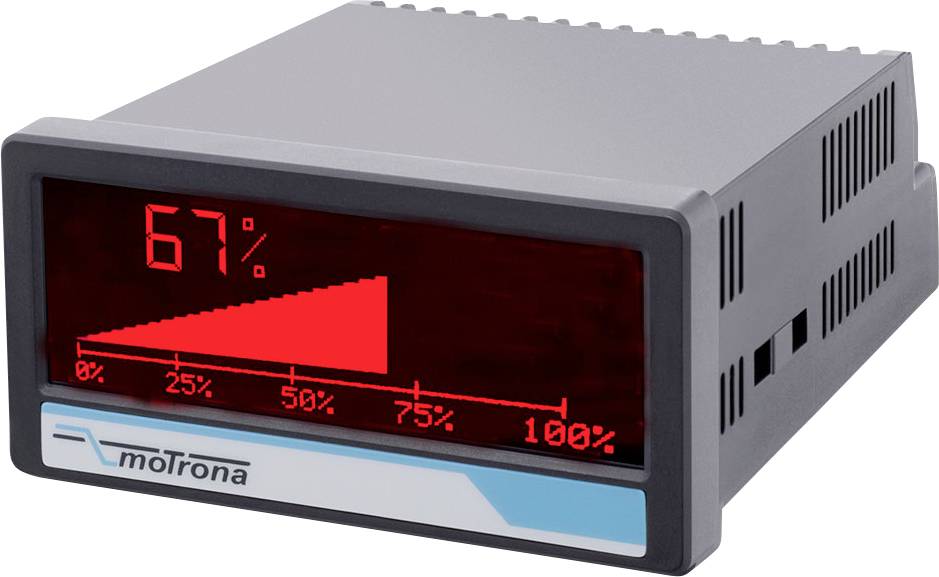

Motrona 6967.5150 Wskaźnik cyfrowy
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (2639,00 zł / Sztuka)
2639,00 zł
2145,53 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Wejścia sterujące – liczba: 5
- Wejścia sterujące – czas reakcji: 1 ms
- Wejścia sterujące – obciążenie: maks. 2 mA przy 24 V DC
- Wyjścia sterujące – liczba: 4
- Wyjścia sterujące – czas reakcji: ok. 50 ms
- Obudowa – Materiał: ABS, UL 94 V-0
- Obudowa – Montaż: Montaż panelowy
- Połączenia – Typ połączenia: Zaciski śrubowe, 1,5 mm² / AWG 16
- Wyjścia sterujące – Prąd wyjściowy: maks. 200 mA
- Temperatura otoczenia – Praca: -20°C … +60°C bez kondensacji
- Zasilanie prądem stałym – obwód zabezpieczający: zabezpieczenie przed odwrotną polaryzacją
- Zasilacz prądu stałego – pobór prądu: ok. 100 mA (bez obciążenia)
- Zabezpieczenie zewnętrzne: T 0,5 A
- Zasilanie prądem przemiennym – (opcja AC) Pobór mocy: ok. 3 VA (bez obciążenia)
- Zasilanie prądem zmiennym – zabezpieczenie zewnętrzne: T 0,1A
- Wyjście napięcia pomocniczego – z zasilaniem DC: 24 V DC (ok. 1 V niższe od napięcia wejściowego), maks. 250 mA lub 5 V DC (± 15%), maks. 250 mA
- Wyjście napięcia pomocniczego – z zasilaniem AC: 24 V DC (± 15%) (maks. 150 mA do 45°C / 80 mA powyżej 45°C) lub 5 V DC (± 15%), maks. 250 mA
- Wyjście napięcia pomocniczego – interfejs EtherCAT® Połączenie: 2 porty Ethernet RJ45 z izolacją galwaniczną
- Wyjście napięcia pomocniczego (1 ECAT IN / 1 ECAT OUT) – Prędkość transmisji danych: 100 Mbit/s pełny dupleks
- Wyjście napięcia pomocniczego (1 ECAT IN / 1 ECAT OUT) – Komunikacja: Podurządzenie EtherCAT® z CoE (CANopen over EtherCAT®) 1 obiekt danych procesu transmisji (TxPDO) i 1 obiekt danych procesu odbioru (RxPDO) ze stałym mapowaniem
- Wejścia sterujące – Format: HTL, PNP (niski 0 … 3 V, wysoki 9 … 30 V)
- Wyjście analogowe – Konfiguracja: Wyjście prądowe lub napięciowe
- Wyjście analogowe – (Opcja AO/AR) Wyjście napięciowe: -10…+10 V (maks. 2 mA)
- Wyjście analogowe – wyjście prądowe: 0/4 … 20 mA (maksymalne obciążenie 270 omów)
- Wyjście analogowe – rozdzielczość: 16 bitów
- Wyjście analogowe – czas reakcji: ok. 50 ms
- Wyjścia sterujące – (Opcja AO/AR/CO/CR) Format/poziom: 5 … 30 V (zależnie od napięcia na COM+), PNP
- Wyjścia przekaźnikowe – Ilość: 2
- Wyjścia przekaźnikowe – (Opcja RL) Konfiguracja: Przełączalne (bezpotencjałowe)
- Wyjścia przekaźnikowe – zdolność przełączania AC: maks. 250 VAC / 3 A / 750 VA
- Wyjścia przekaźnikowe – zdolność przełączania DC: maks. 150 V DC / 2 A / 50 W
- Wyjścia przekaźnikowe – czas reakcji: ok. 50 ms
- Wyjścia przekaźnikowe – Interfejs szeregowy: Format (opcja A0/CO): RS232 (opcja AO/AR/CO/CR) Format (opcja AR/CR) RS485
- Wyjścia przekaźnikowe – Prędkość transmisji: 9600, 19200 lub 38400 bodów
- Wyjścia przekaźnikowe – Protokół: Lecom lub Modbus RTU
- Wyświetlacz – Typ: Graficzny LCD z podświetleniem
- Wyświetlacz – zakres wyświetlania: 8 dekad plus znak (-99999999 … 99999999) 13 mm
- Wyświetlacz – wysokość cyfr (pojedynczy + podwójny): 26 mm Wysokość cyfr (duży wyświetlacz) czerwony/zielony/żółty (przełączalny)
- Wyświetlacz – Kolor: Ekran dotykowy (rezystancyjny)
- Obudowa – wycięcie (szer. x wys.): 91 x 43 mm
- Warunki środowiskowe: Wysokość: maks. 2000 m n.p.m.
- Rodzaj produktu
Wskaźnik cyfrowy
- Model katalogowy producenta
6967.5150
- Technologia wyświetlacza
LCD
IP65 (od przodu), IP20 (od tyłu)
- Wyświetlane liczby
-99999999
- Wymiary
(D x S x W) 116 x 96 x 48 mm
- Waga
200 g
- Maksymalne napięcie robocze
230 V/AC
30 V/DC
- Minimalne napięcie robocze
115 V/AC
18 V/DC
- Podświetlenei ekranu
czerwone
zielone
żółty
- Szerokość produktu
96 mm
- Wysokość produktu
48 mm
- Długość produktu
116 mm
- Interfejs
RJ45
RJ45
- Wysokość cyfr
26 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3805208 Motrona 6967.5150 Wskaźnik cyfrowy
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3805208 Motrona 6967.5150 Wskaźnik cyfrowy
Opis
Wyświetlacz EtherCAT rejestruje, przetwarza, analizuje, wizualizuje i przesyła dane procesowe. Dzięki wszechstronnemu interfejsowi urządzenie można konfigurować i skalować w trakcie pracy, jednocześnie przesyłając informacje o jego stanie. Dzięki rezystancyjnemu ekranowi dotykowemu, wielokolorowemu wyświetlaczowi graficznemu (czerwony, zielony, żółty) i zintegrowanemu wyświetlaczowi słupkowemu wyświetlacz ten idealnie nadaje się jako urządzenie wyświetlające w terenie.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Charakterystyka
- Interfejs EtherCAT
- 5 wejść sterujących do zdalnego wyzwalania
- Zasilanie 18 ... 30 V prądu stałego
- Standardowa obudowa montażowa o wymiarach 96 x 48 mm i stopniu ochrony IP65
- Jasny i kontrastowy wyświetlacz graficzny z zależnymi od zdarzenia zmianami kolorów.
- Emulacja wyświetlacza 7-segmentowego z symbolami, jednostkami i przedstawieniem wykresu słupkowego
- Intuicyjna i łatwa parametryzacja za pomocą zwykłego tekstu i ekranu dotykowego
Zakres dostawy
- Instrukcja obsługi
