Name: Obudowa Phoenix Contact MCV 1,5/12-G-5,08
Brand: Phoenix Contact
SKU: 743817
Availability: InStock

Zielony elektryczny złącze z wieloma metalowymi stykami, odpowiednie do zastosowań elektronicznych i montażu na płytkach drukowanych.

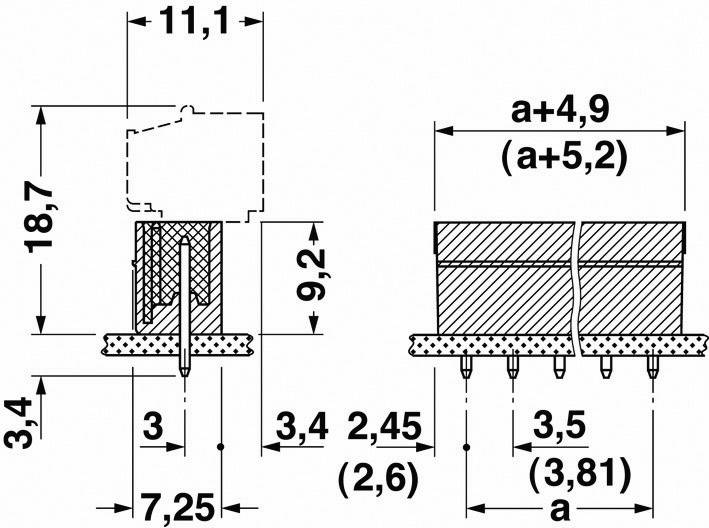

Rysunek techniczny złącza elektrycznego z wymiarami w milimetrach. Po lewej widok z przodu, po prawej widok z boku ze szczegółowymi wymiarami.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie do wbudowania pionowego

Ilość rzędów

Seria złączy

MCV

Wymiary siatki

5.08 mm

Karta katalogowa (PDF)

Szybka dostawa w pt. 16.10

12 Sztuki

Liczba

Sztuki

Suma (12,89 zł / Sztuka)

12,89 zł

10,48 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Obudowa

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 12

Dane techniczne

Wymiary pina 0,8 x 0,8 mm
Grupa materiału izolacyjnego: IIIa
Typ materiału izolacyjnego: PBT.

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie do wbudowania pionowego

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: MCV

Specyfikacje klem zaciskowych: zamykane

Wymiary siatki: 5.08 mm

Ilość pinów w rzędzie: 12

Ilość pinów: 12

Szerokość produktu: 60.96 mm

Średnica pina: 1.2 mm

Kształt pina: prostokątny

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 1 szt.

Wymiary: (D x S x W) 7.25 x 60.96 x 12.60 mm

Połączenie komponentów: do PCB

Kierunek operacji: prostopadle do PCB

Materiał obudowy: poliamid

Numer katalogowy producenta: 1836396

Kolor: zielony

Produkt przemysłowy: tak

Materiał styku: miedź elektrolityczna

Wykończenie strony z PCB: ocynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 320 V

Wysokość produktu: 12.60 mm

Długość produktu: 7.25 mm

Kierunek podłączania: prostopadle do PCB

Model katalogowy producenta: MCV 1,5/12-G-5,08

Napięcie znamionowe: 250 V

Natężenie znamionowe: 8 A

Typ: MCV 1,5/12-G-5,08

Stopień zanieczyszczenia: 3

Kategoria przepięciowa: III

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Rodzaj złącza

Szerokość produktu

Seria złączy

Ilość pinów

Obudowa Phoenix Contact MCV 1,5/12-G-5,08

Numer produktu743817

Szybka dostawa w pt. 16.10

12 sztukaConrad Electronic

Ten produkt

złącze męskie do wbudowania pionowego

60.96 mm

MCV

Sztuki

Min.: 1

Vielfache: 1

12,89 zł^*

Gniazdo Terminal block Phoenix Contact MCV 1,5/ 4-G-5,08

Numer produktu743711

Szybka dostawa w pt. 16.10

237 sztukaConrad Electronic

złącze męskie do wbudowania pionowego

20.32 mm

MCV

Sztuki

Min.: 2

Vielfache: 1

6,29 zł^*

Jednopoziomowa obudowa wtykowa do lutowania falowego Phoenix Contact

Numer produktu743564

Szybka dostawa w pt. 16.10

37 sztukaConrad Electronic

złącze męskie do wbudowania poziomego

20.32 mm

Sztuki

Min.: 2

Vielfache: 1

4,45 zł^*

Obudowa Phoenix Contact MC 1,5/ 5-G-5,08

Numer produktu743578

Szybka dostawa w pt. 16.10

13 sztukaConrad Electronic

złącze męskie do wbudowania poziomego

25.40 mm

Sztuki

Min.: 1

Vielfache: 1

7,85 zł^*

Obudowa Phoenix Contact MC 1,5/ 8-G-5,08

Numer produktu743618

Szybka dostawa w pt. 16.10

37 sztukaConrad Electronic

złącze męskie do wbudowania poziomego

40.64 mm

Sztuki

Min.: 1

Vielfache: 1

10,59 zł^*

Obudowa Phoenix Contact MC 1,5/10-G-5,08

Numer produktu743645

Szybka dostawa w pt. 16.10

11 sztukaConrad Electronic

złącze męskie do wbudowania poziomego

50.80 mm

Sztuki

Min.: 1

Vielfache: 1

16,09 zł^*

Obudowa Phoenix Contact MC 1,5/12-G-5,08

Numer produktu743671

Szybka dostawa w pt. 16.10

34 sztukaConrad Electronic

złącze męskie do wbudowania poziomego

60.96 mm

Sztuki

Min.: 1

Vielfache: 1

17,49 zł^*

Obudowa Phoenix Contact MCV 1,5/ 3-G-5,08

Numer produktu743698

Szybka dostawa w pt. 16.10

80 sztukaConrad Electronic

złącze męskie do wbudowania pionowego

15.24 mm

MCV

Sztuki

Min.: 3

Vielfache: 1

4,73 zł^*

Obudowa Phoenix Contact MCV 1,5/ 5-G-5,08

Numer produktu743725

Szybka dostawa w pt. 16.10

286 sztukaConrad Electronic

złącze męskie do wbudowania pionowego

25.40 mm

MCV

Sztuki

Min.: 1

Vielfache: 1

7,85 zł^*

Obudowa Phoenix Contact MCV 1,5/ 8-G-5,08

Numer produktu743765

Szybka dostawa w pt. 16.10

80 sztukaConrad Electronic

złącze męskie do wbudowania pionowego

40.64 mm

MCV

Sztuki

Min.: 1

Vielfache: 1

19,19 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 743817 Obudowa Phoenix Contact MCV 1,5/12-G-5,08

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 743817 Obudowa Phoenix Contact MCV 1,5/12-G-5,08

Opis

Phoenix Contact 1836396 | Obudowa Phoenix Contact MSTB 2,5/ 12-G-5,08, Kierunek wtykania: równolegle do płytki drukowanej.

Opis

Phoenix Contact 1836396 | Obudowa Phoenix Contact MSTB 2,5/ 12-G-5,08, Kierunek wtykania: równolegle do płytki drukowanej.
