Name: Ogranicznik przepięć DEHN 956205 1 szt.
Brand: DEHN
SKU: 3795882
Availability: BackOrder

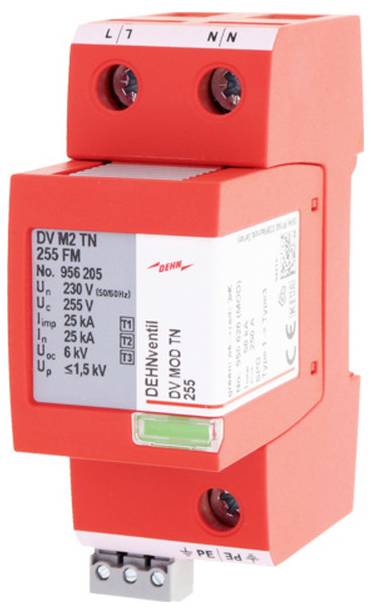

Czerwony moduł urządzenia ochronnego przed przepięciami elektrycznymi z oznaczeniami zaciski i etykietami technicznymi na przedniej części.

Karta katalogowa (PDF)

Dostawa w śr. 21.10

8 Sztuki

Liczba

Sztuki

Suma (4269,00 zł / Sztuka)

4269,00 zł

3470,73 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

Dostępnych jest tylko 8 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: Montaż na szynie nośnej TH35
Rozmiar: 2 TE
SPD zgodnie z normą EN 61643-11 / IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Klasa I + Klasa II + Klasa III
Efekt ochrony skoordynowanej energetycznie do urządzenia końcowego (≤ 10 m): Typ 1 + Typ 2 + Typ 3
Napięcie znamionowe prądu przemiennego (UN): 230 V (50 / 60 Hz)
Maksymalne ciągłe napięcie prądu przemiennego (UC): 255 V (50/60 Hz)
Prąd udarowy piorunowy (10/350 µs) [L+N-PE] (Itotal): 50 kA
Energia właściwa [L+N-PE] (W/R): 625,00 kJ/Ohm
Prąd udarowy piorunowy (10/350 µs) [L, N-PE] (Iimp): 25 kA
Energia właściwa [L,N-PE] (W/R): 156,25 kJ/Ohm
Nominalny prąd wyładowczy (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Poziom ochrony [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Napięcie obwodu otwartego generatora hybrydowego (UOC): 6 kV
Prąd gaszenia AC (Ifi): 50 kAeff
Ograniczanie/selektywność prądu następczego: Niezadziałanie bezpiecznika gG 35 A do 50 kAeff (spodziewane)
Wytrzymałość zwarciowa [LN]/[N-PE] (ISCCR): 50 kAeff
Czas reakcji (tA): ≤ 100 ns
Napięcie TOV [LN] (UT) – Charakterystyka: 440 V / 120 min. – Wytrzymałość
Energia transmisji S20K275 (Iimp = 2,5 ... 25 kA):< 1 rok
Zakres temperatury pracy [Równoległy]/[Tranzyt] (TU): -40 °C ... +80 °C / -40 °C ... + 60 °C
Wskaźnik funkcji/usterki: zielony / czerwony
Liczba portów: 1
Przekrój przyłącza (L, N, PE, 9) (min.): 6 mm² drut / linka
Przekrój przyłącza (L, N, PE, 9) (maks.): 35 mm² wielodrutowy / 25 mm² cienkodrutowy
Montaż na: szynie DIN 35 mm zgodnie z normą EN 60715
Miejsce montażu: Wnętrze
Wymiary montażowe: 2 TE, DIN 43880
Certyfikaty: VDE, KEMA, UL
Kontakty FM / Typ kontaktu: tak / Przełącznik
Moc przełączania AC: 250 V / 0,5 A
Moc przełączania DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przyłącza dla zacisków FM: maks. 1,5 mm² drut/linka
Informacje uzupełniające:
Maksymalny bezpiecznik wstępny (L) przy Ikmin ≥ 6 kAeff (IEC 60909): 315 A gG (S2 = 35 mm²)1)
W przypadku stosowania w rozdzielnicach o spodziewanych prądach zwarciowych większych niż 50 kAeff (testowane przez VDE)
Maksymalny spodziewany prąd zwarciowy: 100 kAeff (220 kApeak)
Ograniczenie/eliminacja prądów następczych do 100 kAeff (220 kApeak)
Zastosowanie ograniczników przepięć w sieciach zasilania kolei 16,7 Hz
Napięcie testowe AC (UC): 266 V
Napięcie znamionowe prądu przemiennego (UN): 230 V
Częstotliwość nominalna prądu przemiennego (fN): 16,7 Hz
Maksymalny bezpiecznik przeciwprzepięciowy: 160 A gG przy 16,7 Hz

Rodzaj produktu: Ogranicznik przepięć

Napięcie znamionowe: 230 V

Czas reakcji (szczegóły): ≤ 100 ns

: IP20

Numer katalogowy producenta: 956205

Zawartość: 1 szt.

Ilość styków: 2

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 3795882 Ogranicznik przepięć DEHN 956205 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3795882 Ogranicznik przepięć DEHN 956205 1 szt.

Opis

Wielobiegunowy ogranicznik kombinowany DEHNventil modułowy, typ 1 + typ 2 + typ 3 wg normy EN 61643-11 na bazie iskierników, składający się z części podstawowej i wtykowego modułu zabezpieczającego. Maksymalna dostępność systemu dzięki iskiernikom Rapid Arc Control (RAC). Umożliwia podłączenie i ochronę urządzeń końcowych Do ochrony instalacji niskiego napięcia przed przepięciami, również w przypadku bezpośrednich uderzeń pioruna. Można stosować zgodnie z koncepcją strefy ochrony odgromowej na interfejsach 0A - 2.

Opis tego produktu został przetłumaczony automatycznie.
