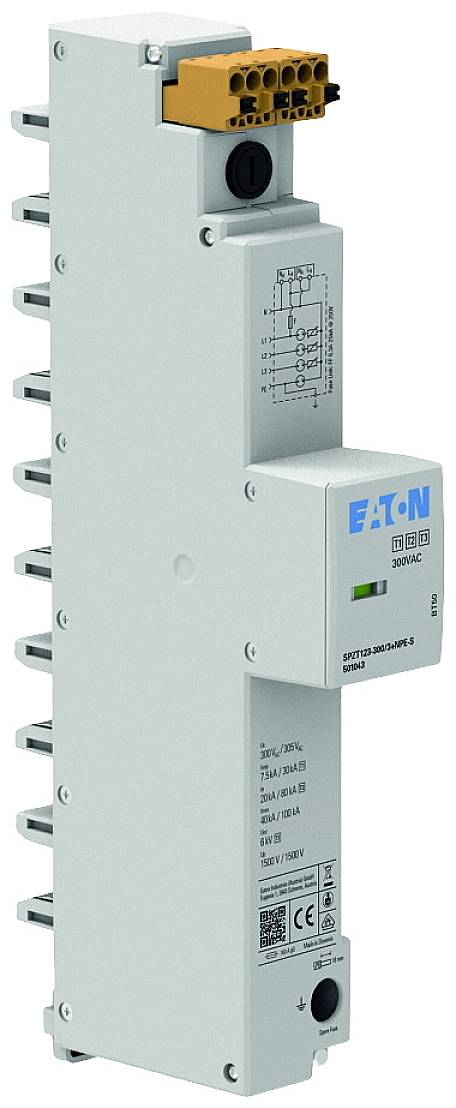

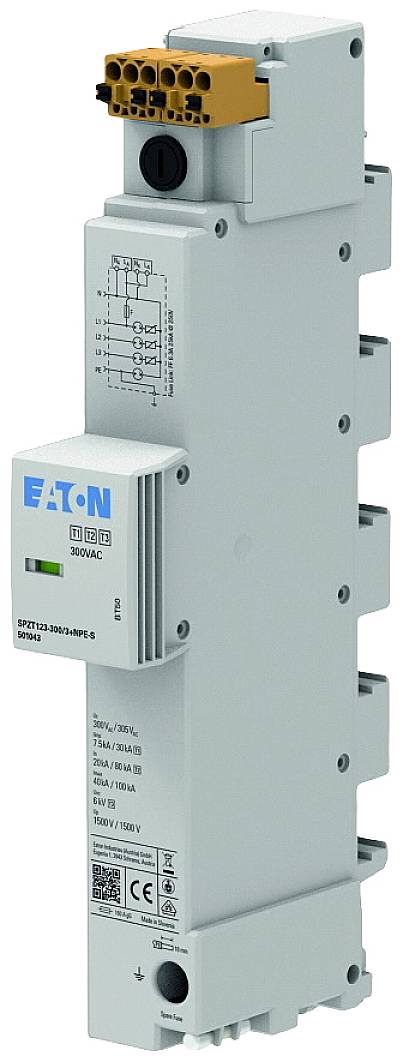

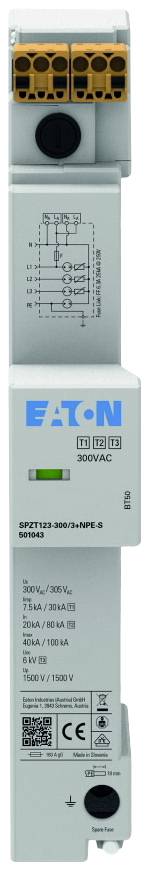

Ogranicznik przepięć Eaton EP-501043 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Cechy produktu
Ogranicznik przepięć do szyn zbiorczych 40 mm, TN-S/TT, 3P, 7,5 kA (10/350)µs, kl. I+II+III/typ 1+2+3
- Wersja wąska
- 7,5kA z zaczepem napięciowym
- Energetycznie skoordynowana ochrona urządzenia końcowego
- Technologia iskiernika z przełączaniem napięcia
- Odczep napięciowy z zabezpieczeniem nadprądowym
Dane techniczne
- Typ sieci TN
- Kształt sieci: TN-C.
- Typ sieci TN-CS
- Konfiguracja sieci: TN-S
- Formularz sieciowy TT
- Ilość biegunów: 4
- Prąd błyskowy (10/350 µs): 7.5 kA
- Najwyższe ciągłe napięcie: AC 300V
- Napięcie znamionowe: AC 240 V
- Poziom ochrony 1.5 kV
- Poziom ochrony LN: 1,5 kV
- Stopień ochrony N-PE: 1,5 kV
- Zdolność gaszenia prądu następczego: 0,1 kA
- Energia właściwa (W/R): 14 kJ/ohm
- Maks. okablowanie odgałęzienia zabezpieczenia nadprądowego (bezpiecznik): 160 A
- Montaż: Szyna zbiorcza
- Rozmiar: 2 KM
- Sygnalizacja na urządzeniu: optyczna
- Klasa testu: Typ 1 i 2 i 3
- Rodzaj produktu
Ogranicznik przepięć
- Ochrona przed przepięciem
Szyna zbiorcza 40 mm
- Natężenie upływu
7.5 kA
- Napięcie znamionowe
240 V/AC
300 V/AC
IP20
- Numer katalogowy producenta
EP-501043
- Typ
SPZT123-300/3+NPE-S
- Kolor
szary błyszczący
- Certyfikat
VDE 0100-443/-534
Klasa I+II+III/Typ 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
- Wymiary
(S x W x G) 36 x 233.4 x 102.3 mm
- Szerokość produktu
36 mm
- Wysokość produktu
233.4 mm
- Głębokość produktu
102.3 mm
- Zawartość
1 szt.
- Ilość styków
4
- Waga
710 g
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2734685 Ogranicznik przepięć Eaton EP-501043 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2734685 Ogranicznik przepięć Eaton EP-501043 1 szt.
Opis
Zabezpieczenie przeciwprzepięciowe SPZT123 firmy Eaton jest przeznaczone w szczególności do instalacji w budynkach zgodnie z VDE 0100-443/-534. Instalacja jest wtykana na szynę zbiorczą 40 mm rozdzielacza licznika w przestrzeni przyłączy sieciowych w przestrzeni przyłączy sieci (NAR). Do instalacji nie są wymagane żadne śruby ani narzędzia. Odpowiednia konstrukcja obudowy zapobiega nieprawidłowemu ustawieniu i automatycznie dostosowuje się do szyny zbiorczej 5 mm lub 10 mm.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Wersja wąska
- 7,5kA z zaczepem napięciowym
- Energetycznie skoordynowana ochrona urządzenia końcowego
- Technologia iskiernika z przełączaniem napięcia
- Odczep napięciowy z zabezpieczeniem nadprądowym
- Do ochrony systemów konsumenckich przed przejściowymi przepięciami spowodowanymi bezpośrednimi i pośrednimi uderzeniami piorunów oraz operacjami przełączania
- Klasa ochrony odgromowej III i IV zgodnie z IEC 62305
- Spełnia wszystkie wymagania dotyczące instalacji ochrony przeciwprzepięciowej zgodnie z DIN VDE 0100-534
- Dla sieci typu TT i TN-S
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
