Name: Ogranicznik przepięć Phoenix Contact 2905416 1 szt.
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

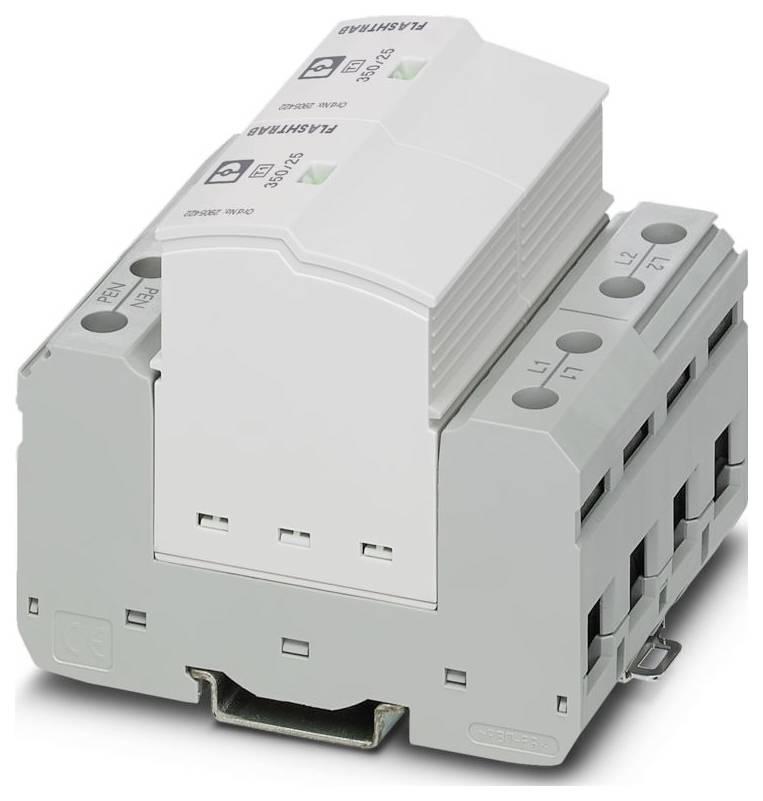

Szare, modułowe urządzenie elektroniczne z wieloma szczelinami i etykietami zamontowane na szynie DIN, używane do ochrony obwodu lub sterowania.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Suma (2529,00 zł / Sztuka)

2529,00 zł

2056,10 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Rodzina SEC
Klasa testu IEC: I / II;I;T1 / T2;T1
Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
Liczba biegunów: 2
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny, zdalny styk sygnalizacyjny
Napięcie znamionowe UN: 240/415 V AC (TN-C)
Wyświetlanie / Powiadomienie zdalne: Wyświetlanie / Powiadomienie zdalne
Funkcja przełączania: Zmieniacz
Typ połączenia: Połączenie wtykowe/śrubowe za pomocą COMBICON
Gwint śrub M2
Moment dokręcania: 40 lbf-in.
Przekrój przewodu giętkiego: 0,14 mm² ... 1,5 mm²
Przekrój przewodu sztywnego: 0,14 mm² ... 1,5 mm²
Przekrój przewodu AWG: 3 ... 2
Szerokość: 71,2 mm
Wysokość: 95,2 mm
Głębokość: 74,5 mm
Jednostka dywizji: 4 TE
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PA 6.6-FR 20% GF; PBT-FR
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Sposób użycia: 2L-PEN
Maksymalne napięcie ciągłe UC: 350 V AC
Prąd wyładowania nominalnego impulsowego In (8/20) µs: 25 kA
Całkowity prąd rozładowania ITotal (10/350) µs: 50 kA
Czas reakcji tA: ≤ 100 ns
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP20 (tylko przy wykorzystaniu wszystkich zacisków)
Temperatura otoczenia (praca): -40 ° C ... do 80 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m (n.p.m.)
Normy/Przepisy: EN 61643-11
Uwaga: 2012
Typ montażu: Szyna montażowa: 35 mm
Typ EN: T1 / T2;T1
Układ zasilania IEC: TN-C
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Częstotliwość znamionowa fN: 50 Hz (60 Hz)
Wartość CTI materiału: 600
Materiał izolacyjny: PA6.6-FR 20% GF;PBT-FR
Grupa materiałowa: I
Ścieżki ochrony: LL;LG
Maksymalny prąd rozładowania Imax (8/20) µs: 50 kA
Prąd testowy piorunowy (10/350) µs, ładunek: 12,5 As
Prąd testowy pioruna (10/350) µs, energia właściwa: 160 kJ/Ω
Prąd testowy piorunowy (10/350) µs, prąd szczytowy Iimp: 25 kA
Zdolność gaszenia prądu następczego Ifi: 100 kA (264 V AC)
Poziom ochrony Up: ≤ 1,5 kV
Napięcie resztkowe Ures: ≤ 1,5 kV (przy In)
Napięcie impulsu odpowiedzi przy 6 kV (1,2/50) µs: ≤ 1,5 kV
Zachowanie TOV w UT: 415 V AC (5 s / tryb wytrzymywania); 457 V AC (120 min / tryb wytrzymywania)
Dopuszczalna wilgotność (praca): 5% ... 95 %
Wstrząs (operacyjny): 30 g (pół sinusa / 11 ms / 3x ±X, ±Y, ±Z)
Wibracje (praca): 5g (5 - 500 Hz / 2,5 godz. / X, Y, Z)
Specyfikacje UL: Specyfikacje UL
System dystrybucji energii: Delta; Wye; Faza rozdzielona
Częstotliwość znamionowa: 50/60 Hz
Typ SPD: 2CA
Oznaczenie przyłącza: Styk zdalnej sygnalizacji awarii
Napięcie robocze: 125 V AC
Prąd roboczy: 10 mA AC ... 1 A prądu przemiennego; 1 A prądu stałego (30 V prądu stałego)
Końcówka odizolowanego przewodu: 7 mm
Uszkodzony styk sygnalizacji zdalnej: Uszkodzony styk sygnalizacji zdalnej
Prąd obciążenia znamionowego IL: 50 A
Wytrzymałość zwarciowa ISCCR: 100 kA (264 V AC)
Maksymalny prąd znamionowy bezpiecznika dla okablowania przelotowego V: 125 A (gG)
Maksymalny prąd bezpiecznika dla okablowania linii odgałęzionych: 315 A (gG)
Maksymalne napięcie ciągłe MCOV (LG): 350 V AC
Napięcie znamionowe: 240 V AC; 240/415 V AC; 120/240 V AC
Wyświetlacz UL / Zdalne powiadomienie: Wyświetlacz UL / Zdalne powiadomienie
Prąd roboczy AC: 1 A AC
Dane złącza UL: Dane złącza UL
Maksymalne napięcie ciągłe MCOV (LL): 700 V AC
Ogólne: Ogólne
Dodatkowe dane techniczne: Dodatkowe dane techniczne
EN 61643-11: EN 61643-11
Kolor (wtyczka): jasnoszary (RAL 7035)
Kolor (element bazowy): szary (RAL 7042)
Wytrzymałość zwarciowa (SCCR): 50 kA
Napięcie znamionowe ochrony VPR (LL): 2000 V
Napięcie znamionowe ochrony VPR (LG): 1500 V
Prąd znamionowy wyładowania impulsowego In: 20 kA

Rodzaj produktu: Ogranicznik przepięć

Napięcie znamionowe: 240 V/AC
415 V/AC
120 V/AC

Specyfikacja: Dwuczęściowy moduł szyny montażowej wtykowej

: IP20

Numer katalogowy producenta: 2905416

Typ: 1+2

Wymiary: (S x W x G) 71.2 x 95.2 x 74.5 mm

Szerokość produktu: 71.2 mm

Wysokość produktu: 95.2 mm

Głębokość produktu: 74.5 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579768 Ogranicznik przepięć Phoenix Contact 2905416 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579768 Ogranicznik przepięć Phoenix Contact 2905416 1 szt.

Opis

Wtykowy i bezprądowy ogranicznik przepięć typu 1 / klasy I, do sieci zasilających 2-fazowych z połączonymi przewodami PE i N w jednym przewodzie (L1, L2, PEN).

Opis tego produktu został przetłumaczony automatycznie.
