Name: Oscyloskop, Generator sygnału, Multimetr Joy-it Measurement Kit
Brand: Joy-it
SKU: 3207538
Availability: SoldOut

Dane techniczne

DANE TECHNICZNE OSCYLOSKOPU
Częstotliwość próbkowania: 10 MS/s
Analogowa szerokość pasma: 0 - 500 kHz
Rezystancja wejściowa: 1 MΩ
Sprzężenie: AC / DC
Zakres napięcia testowego
1:1: 80 Vpp (od - 40 V do 40 V)
10:1 800 Vpp (od - 400 V do 400 V)
Czułość: 10 mV/Div - 10 V/Div
Poziomy zakres czasowy: 10 μs - 10s
Tryby wyzwalania Automatyczny, Normalny, Pojedynczy
Typy wyzwalania zbocze opadające, wzrastające zbocze
Mierzalne komponenty
HFE większa niż 10, HFE mniejsza niż 600
Współczynnik wzmocnienia (HFE),
Podstawowe napięcie emitera (Ube)
Prąd blokowany kolektora-emitera
(Iceo, Ices),
Spadek napięcia przewodzenia diody zabezpieczającej (Uf)
Diody
Spadek napięcia w kierunku przewodzenia poniżej 5 V
zdolność przejścia,
Prąd wsteczny
Dioda Zenera
1-2-3: Spadek napięcia w kierunku przewodzenia,
Napięcie w kierunku blokowania
Zakres testowy: Od 0,01 do 4,5V
K-A-A: Napięcie w kierunku przewodzenia in
Kierunek blokady
Zakres pomiarowy: 0,01 - 24 V
Tranzystory polowe
JFET: Przepustowość bramki (CG), energia drenowa (Id @ Vgs), spadek napięcia w kierunku przewodzenia diody ochronnej (Uf)
IGBT: Prąd drenowy (Id @ Vgs), spadek napięcia przewodzenia diody zabezpieczającej (Uf)
MOSFET: Napięcie włączania (Vt), pojemność bramki (Cg), opór drenaż (Rds), spadek napięcia w kierunku przewodzenia (Uf)
Prostowniki krzemowe i triody tyrystorowe
Napięcie załączeniowe kl. 5 V
Prąd wyzwalania bramki kl. 6 mA
Napięcie bramki
Kondensatory: Pojemność 25 pF - 100 mF, współczynnik strat (Vloss)
Rezystancja 0,01 Ω - 50 MΩ
Cewki: 10 uH - 1000 uH
Wartość indukcyjna, opór prądu stałego
Baterie: Wartość napięcia 0,01 - 4,5 V, polaryzacja dodatnia i ujemna
Napięcie wejściowe: 0 - 16 V
GENERATOR SYGNAŁU
Fala sinusoidalna: 1 - 100 kHz, 0 - 3,3 V, 50%
Wał prostokątny 1 - 100 kHz, 3,3 V, 50%
Wał pulsacyjny 1 - 100 kHz, 3,3 V, 0 - 100%
Wał trójkątny: 1 - 100 kHz, 0 - 3,3 V, 50%
Piłokształtne: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
Funkcje dodatkowe
Pomiary DS18B20
Pomiary DHT11
Dekodowanie podczerwieni protokół NEC
Wyświetlanie kodu użytkownika i danych, wyświetlanie kształtu fali w podczerwieni
Funkcje kontrolne: Test ciągłości, napięcie do 40 V.
Specyfikacja multimetru
Pomiar napięcia, prądu, rezystancji, diod, pojemności, częstotliwości i temperatury
Dodatkowy pomiar napięcia non-Contact Voltage (NCV)
Pomiar przewodów przewodzących prąd
Przechowywanie do 8 zestawów danych
3 różne tryby pomiaru (Normalny, tryb nagrywania, tryb monitorowania)
Zakres pomiarowy temperatury: - 40 do +1300 °C
Więcej pomiarów multimetrem
Diody, test ciągłości, NCV, przewody przewodzące prąd
Dokładność pomiaru napięcia (DC) ±(0,5% + 3 cyfry)
Dokładność pomiaru napięcia (AC) ±(1% + 3 cyfry)
Dokładność pomiaru prądu (DC) ±(1,2% + 3 cyfry)
Dokładność pomiaru prądu (AC) ±(1,5% + 3 cyfry)
Dokładność pomiaru rezystancji: Od 0 do 9,999 MΩ: ± (0,5% + 3 cyfr), powyżej 9,999 MΩ: ± (1,5% + 3 cyfr)
Dokładność pomiaru pojemności: Od 0 do 999,9 μF: ± (2,0% + 5 cyfr), powyżej 9,999 mF: ± (5,0% + 20 cyfr)
Dokładność pomiaru częstotliwości ±(0,1% + 2 cyfry)
Dokładność pomiaru temperatury ±(2,5% + 5 cyfry)
Bezpiecznik w wejściu prądu 10 A, 1 A.
Pojemność akumulatora 1500 mAh
Wyświetlacz: 2,4” TFT Display, 240 x 320 pikseli

Rodzaj sygnału wyjściowego: Fala sinusoidalna, fala prostokątna, fala sinusoidalna, wał trójkątny, wał napędowy

Rodzaj produktu: Oscyloskop

Zakres częstotliwości: 1 kHz - 100 kHz

Rodzaj sygnału wyjściowego: Trójkąt
Impulsowy
Prostokątny
Sinus

Rodzaj wyświetlacza: LCD

Zakres częstotliwości (ARB): 1 - 100 kHz

: fabryczna (bez certyfikatu)

Wymiary: (S x W) 85 mm x 103 mm

Maksymalna częstotliwość: 100 kHz

Minimalna częstotliwość: 1 kHz

Szerokość produktu: 85 mm

Wysokość produktu: 103 mm

Interfejsy: USB-C

Zasilanie: akumulatorowe
USB

Model katalogowy producenta: Measurement Kit

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3207538 Oscyloskop, Generator sygnału, Multimetr Joy-it Measurement Kit

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3207538 Oscyloskop, Generator sygnału, Multimetr Joy-it Measurement Kit

Opis

Zestaw technologii pomiarowej Joy-it z urządzeniem 3 w 1 (oscyloskop cyfrowy, tester podzespołów, generator sygnału), precyzyjnym multimetrem z bezdotykowym pomiarem NCV i 115-częściowym zestawem śrubokrętów.

Przenośny oscyloskop cyfrowy 3-w-1, tester komponentów, generator sygnału, SMD, LCR500
DSO-LCR500 łączy zalety cyfrowego oscyloskopu i wielofunkcyjnego testera komponentów w kompaktowej i wysokiej jakości obudowie. Za pomocą cyfrowego oscyloskopu można analizować ambitne sygnały zależne od czasu, bez konieczności stosowania drogich technologii pomiarowej. Wielofunkcyjny tester komponentów umożliwia dodatkowo szybkie i automatyczne wykrywanie komponentów. Poza tym nasz DSO-LCR500 posiada dodatkowe, pomocne funkcje, takie jak dekoder sygnału, sygnał podczerwieni i pomiar diod Zenera, czujniki DS18B20 i czujniki DHT11. Urządzenie jest wyposażone w akumulator o pojemności 1500 mAh, który można wygodnie ładować za pomocą USB-C. Zintegrowana, składana podstawka ułatwia obsługę. Bogaty zakres dostawy obejmuje między innymi sondy testowe SMD, zaciski testowe, sondę, zaciski krokodylkowe i adapter BNC.

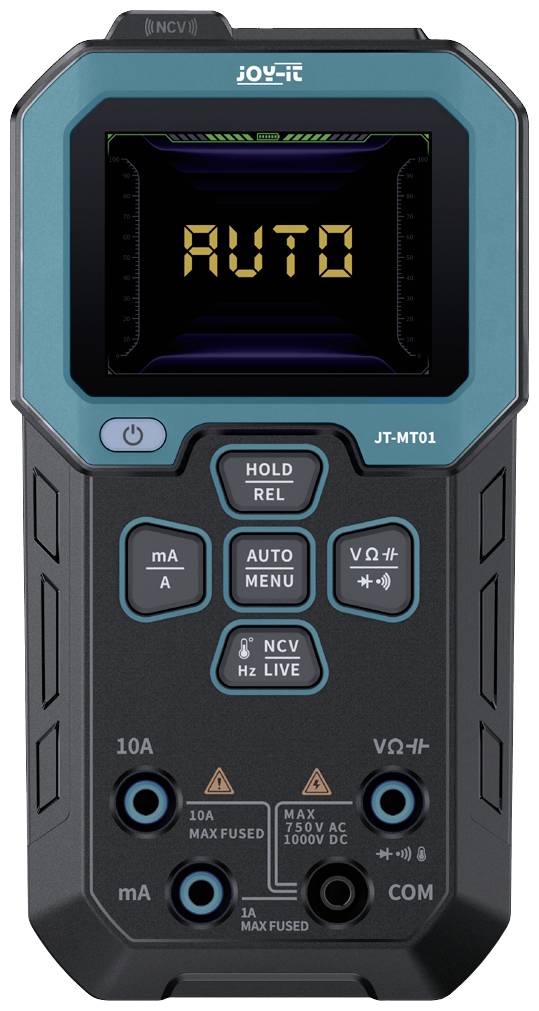

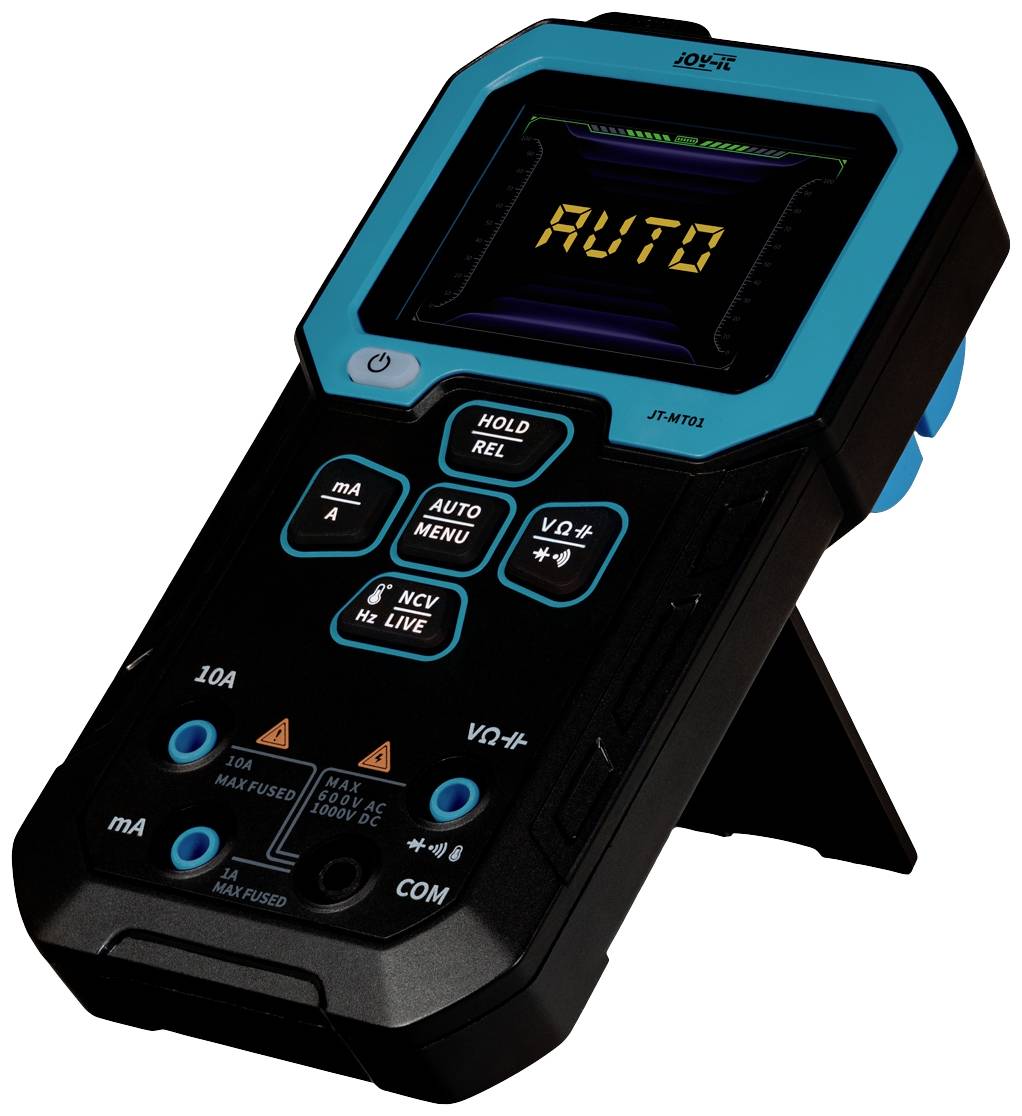

Precyzyjny multimetr z bezdotykowym pomiarem NCV, JT-MT01
Multimetr JT-MT01 firmy Joy-IT rewolucjonizuje świat elektrotechniki zarówno dla hobbystów, jak i profesjonalistów. Urządzenie to, będące uosobieniem wszechstronności, okazuje się niezastąpionym partnerem przy przeprowadzaniu wszelkich pomiarów elektrycznych, czy to napięć, prądów,
Rezystancje, testy diod, pomiary pojemności, analizy częstotliwości, a nawet wyznaczanie temperatury. Ta wszechstronna funkcjonalność czyni JT-MT01 szwajcarskim scyzorykiem wśród multimetrów.

Najważniejszą cechą tego najnowocześniejszego przyrządu jest innowacyjna technologia pomiaru napięcia bezdotykowego (NCV), która pozwala użytkownikom bezpiecznie identyfikować przewody pod napięciem bez bezpośredniego kontaktu. Ta funkcja zapewnia nowy poziom bezpieczeństwa i
Wygoda w rozwiązywaniu problemów i konserwacji instalacji elektrycznych.

Dzięki ergonomicznej konstrukcji JT-MT01 doskonale leży w dłoni, a czytelny wyświetlacz wyraźnie pokazuje wszystkie zmierzone wartości.
Jego solidność i niezawodność sprawiają, że jest wiernym towarzyszem w każdym warsztacie i do użytku na zewnątrz.

JT-MT01 jest znany nie tylko ze swojej precyzji i łatwości obsługi, ale także ze swojej zdolności do łatwego pokonywania wymagających wyzwań technicznych. Niezależnie od tego, czy jesteś doświadczonym profesjonalistą, czy zagorzałym entuzjastą majsterkowania, ten multimetr jest odpowiedni
zaprojektowane tak, aby Twoja praca była wydajniejsza i bezpieczniejsza. Mając JT-MT01 u boku, jesteś dobrze przygotowany, aby odkryć tajemnice elektrotechniki i przenieść swoje projekty na wyższy poziom.

115-częściowy zestaw wkrętaków WE0001
W naszym wysokiej jakości, 115-częściowym zestawie znajdują się wszystkie narzędzia potrzebne do naprawy drobnych urządzeń elektronicznych, takich jak smartfony i konsole do gier.
Oprócz 98 bitów wykonanych z wysokiej jakości stali narzędziowej S2, stanowią one narzędzie do bezpiecznego otwierania, chwytania i podważania.
Cały zestaw jest zapakowany w solidny plastikowy pojemnik, który może być również użyty do sortowania śrub podczas użytkowania.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Funkcje
Cyfrowy oscyloskop
tester komponentów
test ciągłości obwodu
Generator sygnału
Pomiar diod Zenera
Pomiar czujników DS18B20
Pomiary czujników DHT11
Dekoder na podczerwień
Funkcja stojaka zintegrowana, składana w zakresie 90°
Bateria litowa 1500 mAh, ładowana przez USB-C®
2,4” kolorowy wyświetlacz TFT, podświetlenie LED, 320x240 pikseli
Angielski, niemiecki

Zakres dostawy

Oscyloskop DSO-LCR500, generator sygnału
Instrukcja obsługi
Kabel USB C
3 x zacisk testowy
3 x końcówka pomiarowa SMD
Próbnik
Kabel krokodylkowy
Adapter BNC
Multimetr ręczny JT-MT01
Instrukcja obsługi

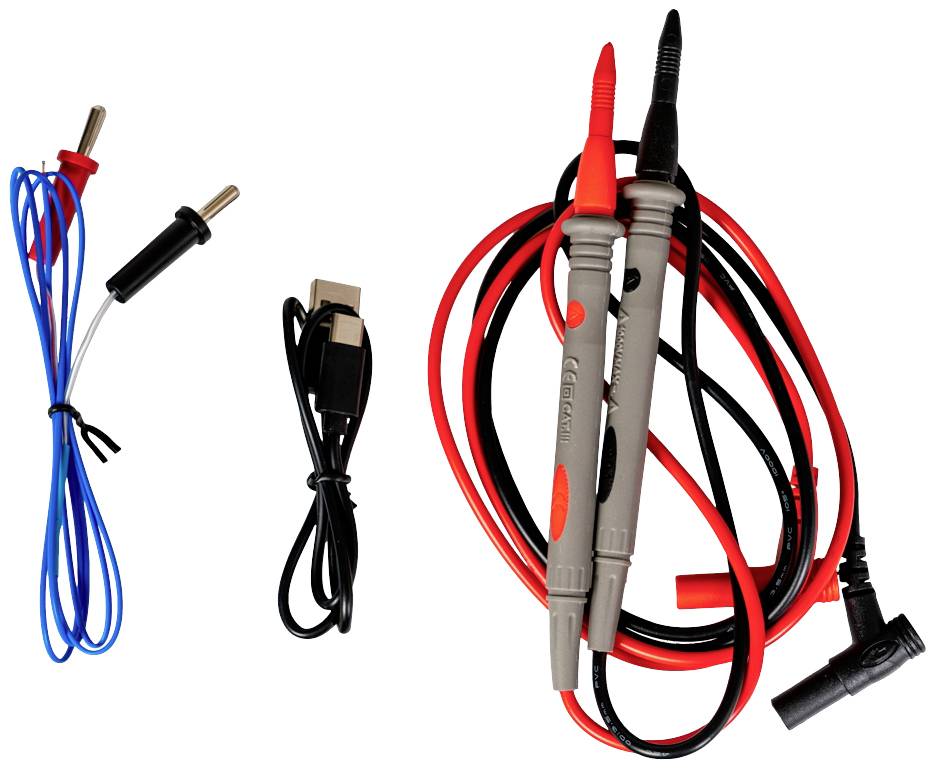

Kabel USB-C®
2x sondy testowe
WE-0001 115-częściowy zestaw wkrętaków (końcówki, śrubokręt, uchwyt na bity, elastyczne przedłużenie, pęseta, narzędzia do otwierania, kilofy, przyssawka, magnetyzer)
