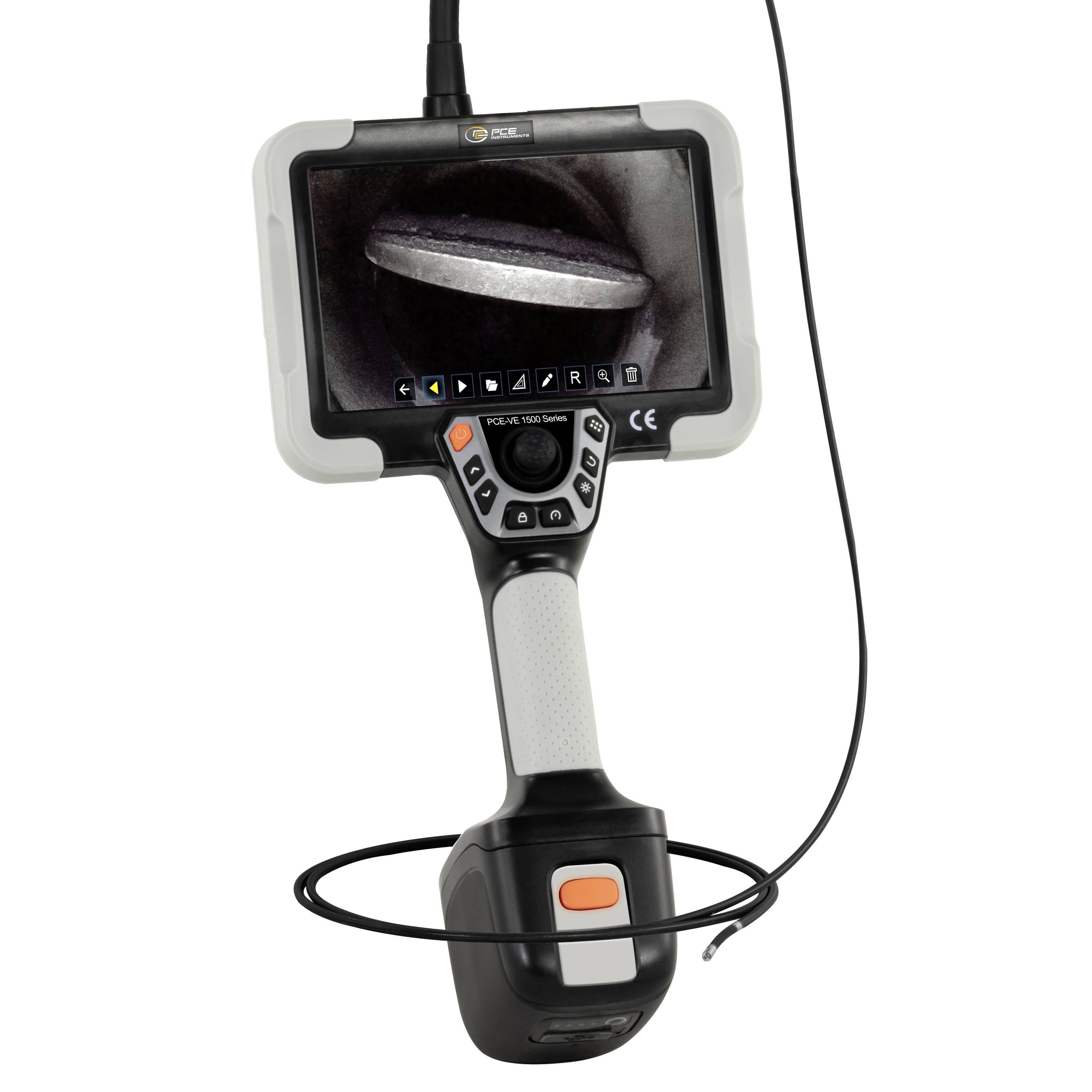

PCE Instruments PCE-VE 1500-38200 Kamera inspekcyjna Średnica sondy: 3.8 mm Długość sondy: 2 m

Endoskop cyfrowy został opracowany do inspekcji elementów technicznych. Dzięki cyfrowemu kablowi endoskopowemu o grubości zaledwie 3,8 milimetra aktualny stan silników, przekładni, wentylatorów, zaworów i innych elementów można wizualizować i oceniać również od wewnątrz. Cyfrowa kamera o wysokiej rozdzielczości jest umieszczona z przodu i posiada bardzo duży kąt widzenia 120°. Wokół kamery umieszczono sześć diod LED, za pomocą których można oświetlić pole widzenia w różnych poziomach jasności. Elastyczny wąż do kamery ma długość ok. 1,88 metra od końcówki, w której umieszczona jest kamera, do zgrubienia w miejscu łączenia. Średnica na tej długości wynosi tylko 3,8 mm, dzięki czemu w tym cyfrowym endoskopie przemysłowym można stosować nawet bardzo małe otwory dostępowe. Po doprowadzeniu kabla endoskopu cyfrowego do badanego obszaru, dokładną pozycję kamery można regulować poprzez ciągnięcie, pchanie i obracanie. Ponadto, jeśli aktualna pozycja zapewnia wystarczająco dużo miejsca do poruszania się, oddzielnie ruchomą głowicę kamery można wyginać we wszystkich kierunkach za pomocą joysticka. Cyfrowy endoskop wideo umożliwia inspekcję wielu szczegółów znajdujących się wewnątrz elementów. Sterowana elastyczna głowica kamery ma długość 46 milimetrów. Kiedy ta głowica kamery jest wygięta o 90 stopni, ma promień gięcia około 35 milimetrów.W tym cyfrowym endoskopie z 1-megapikselową kamerą format odtwarzania obrazu na wyświetlaczu można ustawić na 1280 x 720 pikseli lub 640 x 480 pikseli. Jeśli użytkownik zdecyduje się na mniejszy wyświetlacz o rozdzielczości 640x480 pikseli, boczne krawędzie obrazu nie będą zasłonięte wyświetlanymi symbolami menu. Jakość obrazu zapisanych obrazów można wybrać pomiędzy wysokością obrazu 480, 720 i 1080 pikseli. Należy zauważyć, że w przypadku wybrania różnych formatów wyświetlania i przechowywania obrazu sekcje obrazu różnią się, ponieważ różnica formatu oznacza, że części obrazu są usuwane u góry i u dołu lub po prawej i lewej stronie. Z drugiej strony format ustawiony dla wyświetlacza jest przyjmowany dla obrazów zarejestrowanych przy użyciu funkcji zatrzymania. Obszerne oznaczenia obrazu jako jedna z najważniejszych cech serii PCE-VE 1500 Obecne cyfrowe endoskopy przemysłowe z tej serii oferują wygodne opcje oznaczania wykonanych zdjęć. Na przykład szczegóły obrazu można łatwo zakreślić lub zaznaczyć strzałkami na ekranie dotykowym, a także dodać tekst. Nagrania można oceniać, oznaczać i jednoznacznie przyporządkowywać bezpośrednio na miejscu, bez dodatkowych urządzeń. Obsługa tych cyfrowych endoskopów wideo jest jednak bardzo nieskomplikowana dzięki joystickowi, ekranowi dotykowemu i klawiszom funkcyjnym. Poszczególne modele urządzeń z tej serii różnią się jedynie rozdzielczością i kierunkiem widzenia kamer oraz średnicą i długością przewodów endoskopu cyfrowego. Przy masie nieco ponad dwóch kilogramów przemysłowy endoskop cyfrowy można trzymać jedną ręką przez krótkie okresy użytkowania. Klawisze funkcyjne w górnej części uchwytu i joystick można również obsługiwać tą samą ręką. Ręczne urządzenie można jednak nosić również na pasku na ramię, przymocować do statywu lub umieścić lub zawiesić obok punktu kontrolnego. Wymienny kabel do endoskopu cyfrowego z silnikiemKolejną cechą szczególną tej serii cyfrowych endoskopów wideo jest silnik do sterowania głowicą kamery. Silnik, kabel kamery i kamera zostały zaprojektowane jako kompletna jednostka, dzięki czemu połączenie z urządzeniem ręcznym działa szybko i łatwo. Jednostkę z kamerą można łatwo i bezpiecznie przymocować do słuchawki i w razie potrzeby odłączyć. Joystick do sterowania kamerą Joystickiem można zmieniać ustawienie głowicy kamery, a tym samym kierunek widzenia kamery. Operowanie joystickiem powoduje wygięcie ruchomej głowicy kamery w określonym kierunku. Możliwe jest kąt zagięcia większy niż 180 stopni. Joystick jest umieszczony nad uchwytem, dzięki czemu można go przesuwać jednym palcem ręki trzymającej endoskop cyfrowy.Funkcje ekranu dotykowegoJako ekran dotykowy, duży wyświetlacz umożliwia bardzo łatwy dostęp do wielu menu i funkcji specjalnych. Bez ekranu dotykowego niektóre funkcje oferowane przez przemysłowy endoskop cyfrowy nie byłyby możliwe. Obejmuje to na przykład otaczanie detali lub umieszczanie tekstów palcem lub rysikiem. Wyświetlanie i używanie klawiatur do wprowadzania tekstu działa tylko z ekranem dotykowym.Powiększenie: Obrazy wyświetlane na wyświetlaczu można kilkakrotnie powiększyć cyfrowo. Aby to zrobić, kliknij dwukrotnie obraz lub rozsuń go dwoma palcami. Przesuwając obraz palcem, można sprawdzić nie tylko powiększony fragment bezpośrednio na wideoendoskopie cyfrowym, ale cały powiększony obraz. Obraz w obrazie: Bieżący obraz badanego obiektu można natychmiast porównać z obrazem zapisanym na przemysłowym endoskopie cyfrowym za pomocą funkcji obrazu w obrazie. Domyślnie zapisany obraz jest duży i jest na niego nakładany mniejszy obraz na żywo w prawym górnym rogu. Oba obrazy można powiększyć, rozsuwając je. Dwukrotne dotknięcie małego obrazu powoduje przejście do trybu pełnoekranowego, a poprzednio duży obraz jest wyświetlany jako mały. Siatka: wyświetlanie siatki umożliwia ukierunkowane porównania małych fragmentów obrazu. Siatka dzieli bieżący obraz na wideoendoskopie cyfrowym na 29 prostokątów o równej długości i szerokości. Jeśli siatka jest aktywna, dotyczy to również zapisanych obrazów. Znak wodny: nie tylko siatka i znacznik czasu dla obrazów, ale także etykiety specyficzne dla użytkownika można aktywować za pomocą menu znaku wodnego na cyfrowym endoskopie przemysłowym. Znacznik daty i godziny jest zawsze wyświetlany małymi czerwonymi literami na środku dolnej krawędzi obrazu. Kolor tekstu, rozmiar tekstu i położenie tekstu można ustawić dla stempli obrazkowych specyficznych dla użytkownika. Z jednej strony mogą one służyć do przenoszenia oznaczeń badanego obiektu na każdy zapisany obraz. Z drugiej strony, można ich użyć do dodawania komentarzy do zapisanych zdjęć. Oznaczanie zamrożonych obrazów: Po „zamrożeniu” obrazu przez dotknięcie piktogramu kłódki na ekranie dotykowym wideoendoskop cyfrowy natychmiast aktywuje powiązane menu edycji. Gdy ikona pióra jest aktywna, na obrazie można rysować proste oznaczenia palcem lub rysikiem. Wybrany obraz można następnie zapisać pod bieżącą nazwą lub jako dodatkowy obraz. Funkcja raportu: Funkcja raportu umożliwia tworzenie raportów w formacie PDF w formacie DIN A4 na cyfrowym endoskopie przemysłowym. Do tych raportów można wstawić do dwudziestu zapisanych obrazów i opatrzyć je podpisami. InterfejsyCyfrowy endoskop wideo wyposażony jest w następujące interfejsy: USB-A, USB-C, mini-HDMI, audio, WiFi oraz gniazdo kart pamięci na karty SD do 128 GB.
