Name: Phoenix Contact 1757064 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 7-ST-5,08, wire-to-board, piny: 7, 12 A, 1 szt.
Brand: Phoenix Contact
SKU: 743695
Availability: InStock

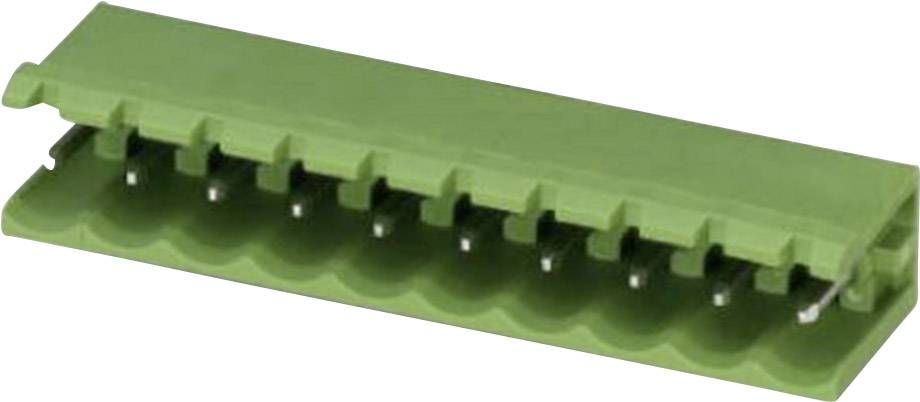

'Zielony blok zaciskowy z dziesięcioma złączami, odpowiedni do połączeń elektrycznych w urządzeniach elektronicznych.'

Rysunek techniczny złącza z wymiarami: wysokość 15 mm, szerokość 18,2 mm, boczne widoki przekroju szczegółowego i oznaczeniami wymiarowymi.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

złącze żeńskie proste

Ilość rzędów

Seria złączy

MSTB

Wymiary siatki

5.08 mm

Karta katalogowa (PDF)

Szybka dostawa w śr. 14.10

63 Sztuki

Liczba

Sztuki

Suma (32,69 zł / Sztuka)

32,69 zł

26,58 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze Combicon

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 7

Dane techniczne

Typ izolacji: I
Rodzaj izolacji: PA.

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: złącze żeńskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: MSTB

Specyfikacje klem zaciskowych: z obudową kablową

Wymiary siatki: 5.08 mm

Ilość pinów w rzędzie: 7

Ilość pinów: 7

Szerokość produktu: 35.56 mm

Natężenie znamionowe: 12 A

Natężenie znamionowe - zaokrąglone: 12 A

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 24

Maksymalna długość ściągania izolacji: 7.00 mm

Wymiary: (D x S x W) 15.00 x 35.56 x 18.30 mm

Połączenie komponentów: terminal śrubowy
złącze męskie

Numer katalogowy producenta: 1757064

Kolor: zielony

Produkt przemysłowy: tak

Materiał styku: ocynowany

Napięcie znamionowe: 320 V

Wysokość produktu: 18.30 mm

Długość produktu: 15.00 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Model katalogowy producenta: MSTB 2,5/ 7-ST-5,08

Specyfikacja: kątowe

Napięcie znamionowe: 250 V

Natężenie znamionowe: 12 A

Typ: MSTB 2,5/7-ST-5,08

Przekrój przyłącza: 0.2 - 2.5 mm²

Przekrój: 2.5 mm²

Kategoria przepięciowa: III

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Szerokość produktu

Ilość pinów

Wymiary siatki

Phoenix Contact 1757064 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 7-ST-5,08, wire-to-board, piny: 7, 12 A, 1 szt.

Numer produktu743695

Szybka dostawa w śr. 14.10

63 sztukaConrad Electronic

Ten produkt

35.56 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

32,69 zł^*

Phoenix Contact 1754465 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 3-ST, wire-to-board, piny: 3, 12 A, 1 szt.

Numer produktu743853

Szybka dostawa w śr. 14.10

227 sztukaConrad Electronic

18.20 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

11,99 zł^*

Phoenix Contact 1754481 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 4-ST, wire-to-board, piny: 4, 12 A, 1 szt.

Numer produktu743866

Szybka dostawa w śr. 14.10

119 sztukaConrad Electronic

20.00 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

19,79 zł^*

Phoenix Contact 1754546 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 7-ST, wire-to-board, piny: 7, 12 A, 1 szt.

Numer produktu743905

Szybka dostawa w śr. 14.10

34 sztukaConrad Electronic

35.00 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

27,79 zł^*

Phoenix Contact 1754588 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 9-ST, wire-to-board, piny: 9, 12 A, 1 szt.

Numer produktu743932

Szybka dostawa w śr. 14.10

15 sztukaConrad Electronic

45.00 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

25,29 zł^*

Phoenix Contact 1754627 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/11-ST, wire-to-board, piny: 11, 12 A, 1 szt.

Numer produktu743548

Szybka dostawa w śr. 14.10

70 sztukaConrad Electronic

55.00 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

38,99 zł^*

Phoenix Contact 1754643 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/12-ST, wire-to-board, piny: 12, 12 A, 1 szt.

Numer produktu743561

Szybka dostawa w śr. 14.10

11 sztukaConrad Electronic

60.00 mm

5 mm

Sztuki

Min.: 1

Vielfache: 1

52,49 zł^*

Phoenix Contact 1757048 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 5-ST-5,08, wire-to-board, piny: 5, 12 A, 1 szt.

Numer produktu743668

Szybka dostawa w śr. 14.10

146 sztukaConrad Electronic

25.40 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

24,19 zł^*

Phoenix Contact 1757103 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/11-ST-5,08, wire-to-board, piny: 11, 12 A, 1 szt.

Numer produktu743748

Szybka dostawa w śr. 14.10

15 sztukaConrad Electronic

55.88 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

49,49 zł^*

Phoenix Contact 1757116 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/12-ST-5,08, wire-to-board, piny: 12, 12 A, 1 szt.

Numer produktu743761

Szybka dostawa w śr. 14.10

199 sztukaConrad Electronic

60.96 mm

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

41,29 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 743695 Phoenix Contact 1757064 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 7-ST-5,08, wire-to-board, piny: 7, 12 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 743695 Phoenix Contact 1757064 Obudowa złącza pin żeńskiego na kabel MSTB 2,5/ 7-ST-5,08, wire-to-board, piny: 7, 12 A, 1 szt.

Opis

Phoenix Contact 1757064 | Terminal wtykowy CLASSIC COMBICON:
Niewielka wysokość serii wtyków MC 1,5, przestronnie zaplanowane miejsce połączenia, listwy styków o zmniejszonej wysokości z kompaktowymi zatrzaskami, możliwość zastosowania indywidualnego kodowania pinów dzięki wymiennym oznaczeniom Kierunek wtykania równolegle do osi.
