Name: Phoenix Contact 1842791 Obudowa złącza pin męskiego na kabel MCDV 1,5/ 5-G1F-3,81, piny: 5, 8 A, 1 szt.
Brand: Phoenix Contact
SKU: 2209467
Availability: BackOrder

Zielony złącze z dwoma rzędami pinów, używane do połączeń elektronicznych na płytkach drukowanych.

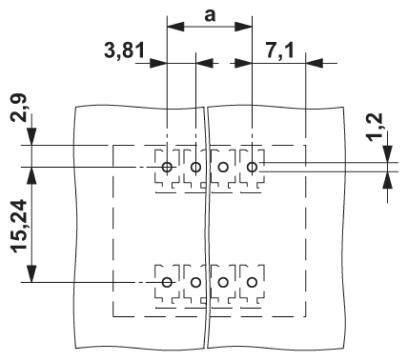

Rysunek techniczny układu płytki drukowanej z wymiarami: 3,81 mm, 7,1 mm, 2,9 mm, 1,2 mm oraz 15,24 mm.

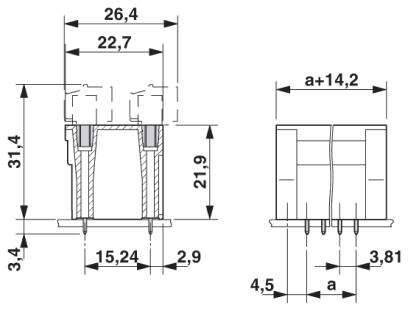

Rysunek techniczny elementu elektronicznego z różnymi wymiarami podanymi w milimetrach, przedstawiający widok przekroju i widok boczny.

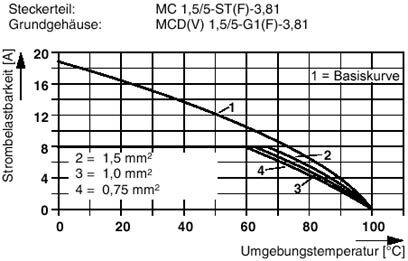

Diagram przedstawia obciążalność prądową [A] w zależności od temperatury otoczenia [°C] dla różnych przekrojów przewodów: 2 = 1,5 mm², 3 = 1,0 mm², 4 = 0,75 mm², 1 = krzywa bazowa.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na kabel

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

3.81 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

8 Sztuki

Liczba

Sztuki

Suma (32,09 zł / Sztuka)

32,09 zł

26,09 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 8 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 2
Ilość pinów: 5

Dane techniczne

Liczba przyłączy: 10
Przekrój nominalny: 1.5 m²
Wymiary pina 0,8 x 0,8 mm
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 2,5 kV
Wtyki mini COMBICON
Zamek: Kołnierz Gwintowany
Liczba potencjałów: 10
Wysokość (wysokość bez pinów do lutowania): 21,9 mm
Długość pinów: 3,4 mm
Odstęp pinu: 15,24 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 8 N
Siła potrzebna do bieguna ok. 6 N.
Cykle Łączeniowe 25
Częstotliwość: Od 10 Do 150 Do 10 Hz

Rodzaj produktu: Obudowa złącza pin męskiego na kabel

Rodzaj złącza: złącze męskie

Ilość rzędów: 2

Wymiary siatki: 3.81 mm

Ilość pinów: 5

Szerokość produktu: 29.44 mm

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 1 szt.

Wymiary: (D x S x W) 22.7 x 29.44 x 25.3 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1842791

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony z PCB: cyna

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 160 V

Wysokość produktu: 25.3 mm

Długość produktu: 22.7 mm

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: MCDV 1,5/ 5-G1F-3,81

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209467 Phoenix Contact 1842791 Obudowa złącza pin męskiego na kabel MCDV 1,5/ 5-G1F-3,81, piny: 5, 8 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209467 Phoenix Contact 1842791 Obudowa złącza pin męskiego na kabel MCDV 1,5/ 5-G1F-3,81, piny: 5, 8 A, 1 szt.

Opis

Znana zasada montażu pozwala na zastosowanie na całym świecie. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Złącze pionowe umożliwia wielorzędowe ułożenie na płytce drukowanej. Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
