Name: Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 10 Wymiary siatki: 7.62 mm 1728934 50 szt.
Brand: Phoenix Contact
SKU: 2209314
Availability: BackOrder

Zielony sześciobiegunowy elektryczny złącz w kształcie prostokąta, widok z boku.

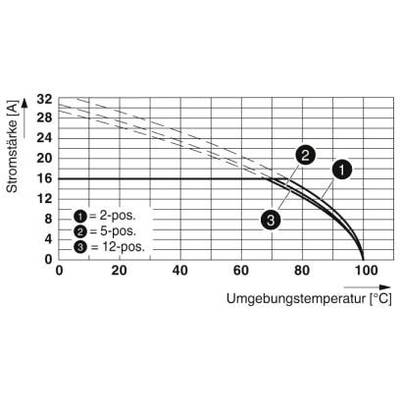

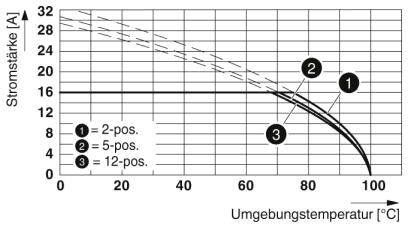

Diagram przedstawia zależność między natężeniem prądu (0-32 A) a temperaturą otoczenia (0-100 °C) dla 3 pozycji (2, 5, 12 pos.).

Rysunek techniczny złącza elektrycznego ze szczegółowymi wymiarami w milimetrach. Rozstaw wynoszący 7,62 mm.

Schemat płytki drukowanej z dwoma prostokątnymi sekcjami połączonymi trzema otworami. Kluczowe wymiary: 'a' 7,62, 3,81, 2 oraz 1,4.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na kabel

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

7.62 mm

Ilość pinów

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 3.12

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (12,58 zł / Sztuka)

629,00 zł

511,38 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 50 szt.
Ilość rzędów: 1
Ilość pinów: 10

Dane techniczne

Liczba przyłączy: 10
Przekrój nominalny: 2.5 m²
Wymiary pina: 1 x 1 mm
Typ izolacji: I
Znamionowe napięcie udarowe (III/3): 6 kV
System wtykowy: Power COMBICON 2,5
Zamek: Brak
Liczba potencjałów: 10
Wysokość (wysokość bez pinów do lutowania): 8,6 mm
Długość pinów: 3,2 mm
Temperatura otoczenia (montaż): -5°C... 100°C
Siła połączenia ok. 7 N
Siła potrzebna do bieguna ok. 5 N.
Cykle Łączeniowe 50
Częstotliwość: Od 10 Do 150 Do 10 Hz

Rodzaj produktu: Obudowa złącza pin męskiego na kabel

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

Wymiary siatki: 7.62 mm

Ilość pinów: 10

Szerokość produktu: 76.2 mm

Natężenie znamionowe: 16 A

Natężenie znamionowe - zaokrąglone: 16 A

Zawartość: 50 szt.

Wymiary: (D x S x W) 12 x 76.2 x 11.8 mm

Połączenie komponentów: do PCB

Numer katalogowy producenta: 1728934

Kolor: zielony

Materiał izolacyjny: PA

Materiał styku: stop Cu, cynowany

Wykończenie strony z PCB: cyna

Wykończenie strony ze wtykami: cyna

Napięcie znamionowe: 630 V

Wysokość produktu: 11.8 mm

Długość produktu: 12 mm

Maksymalna temperatura: +100 °C

Minimalna temperatura: -40 °C

Model katalogowy producenta: GMSTBA 2,5 HC/10-G-7,62

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209314 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 10 Wymiary siatki: 7.62 mm 1728934 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209314 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 10 Wymiary siatki: 7.62 mm 1728934 50 szt.

Opis

Znana zasada montażu pozwala na zastosowanie na całym świecie.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Opis

Znana zasada montażu pozwala na zastosowanie na całym świecie.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
