Name: Phoenix Contact 1869156 Terminal PCB 1.5 mm² Ilość styków 11 zielony 1 szt. sztuka
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

Zielony elektryczny złącz z ośmioma zaciskami, odpowiedni do okablowania w urządzeniach elektronicznych lub tablicach rozdzielczych.

Diagram przedstawia obciążalność prądową (I w amperach) w zależności od temperatury (θ w stopniach Celsjusza) dla przewodu o przekroju 1,5 mm². Obciążalność spada wraz ze wzrostem temperatury.

Rysunek techniczny: Dwa nakładające się prostokąty z połączeniami punktowymi. Wymiary: 6 w pionie, 3 w poziomie, a na górze, 5 wewnątrz, 1,3 na dole.

Rysunek techniczny złącza z wymiarami: wysokość, szerokość oraz rozstaw otworów są podane. Przedstawia przekrój poprzeczny oraz widok z przodu.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Terminal PCB

Wymiary siatki

5 mm

Ilość pinów w rzędzie

Ilość styków

Karta katalogowa (PDF)

Dostawa w śr. 20.01.2027

Liczba

Sztuki

Min.: 50

Vielfache: 50

Suma (13,30 zł / Sztuka)

665,00 zł

10,81 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 11

Opis 1 szt.

Dane techniczne

Gwint śrub m3
Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 11
Wtykowe: Nie
Moment Obrotowy Dokręcenia: 0,5 Nm... 0,6 Nm
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (5 - 7 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 11 mm
Długość pinów: 3,5 mm
Wymiary pina: 0,5 x 1 mm
Znamionowe napięcie udarowe (III/3): 4 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 1.5 m²

Opakowanie: sztuka

Model katalogowy producenta: SMKDSN 1,5/11

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Osłoną kabla

Wymiary siatki: 5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 11

Ilość styków: 11

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: śrubowe
do PCB

Natężenie znamionowe: 13.5 A

Minimalny przekrój przewodu elastycznego: 0.14 mm²

Natężenie znamionowe - zaokrąglone: 13.5 A

Minimalny przekrój przewodu sztywnego: 0.14 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 26

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Kierunek operacji: pod kątem do PCB

Numer katalogowy producenta: 1869156

Zawartość: 1 szt.

Napięcie znamionowe: 400 V

Szerokość produktu: 56 mm

Wysokość produktu: 14.5 mm

Długość produktu: 16 mm

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Ilość pinów w rzędzie

Połączenie komponentów

Ilość styków

Ilość rzędów

Opakowanie

Wymiary siatki

Phoenix Contact 1017492 Terminal PCB 2.5 mm² Ilość styków 3 zielony 50 szt. sztuka

Numer produktu2208956

Dostawa w wt. 1.12

Conrad Electronic

24 A

śrubowe

sztuka

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

299,00 zł^*

Phoenix Contact 1017493 Terminal PCB 2.5 mm² Ilość styków 4 zielony 50 szt. sztuka

Numer produktu2208957

Dostawa w wt. 1.12

Conrad Electronic

24 A

śrubowe

sztuka

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Phoenix Contact 1017495 Terminal PCB 2.5 mm² Ilość styków 6 zielony 50 szt. sztuka

Numer produktu2208958

Dostawa w śr. 9.12

Conrad Electronic

24 A

śrubowe

sztuka

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

579,00 zł^*

Phoenix Contact 1017504 Terminal PCB 4 mm² Ilość styków 3 zielony 50 szt. sztuka

Numer produktu2208959

Dostawa w śr. 21.10

5 zestaw/yConrad Electronic

32 A

zacisk push-in

sztuka

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

299,00 zł^*

Phoenix Contact 1017506 Terminal PCB 4 mm² Ilość styków 5 zielony 50 szt.

Numer produktu2208960

Dostawa w śr. 16.12.2026

Conrad Electronic

32 A

zacisk push-in

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

489,00 zł^*

Phoenix Contact 1017507 Terminal PCB 4 mm² Ilość styków 6 zielony 50 szt. sztuka

Numer produktu2208961

Dostawa w śr. 21.10

41 zestaw/yConrad Electronic

32 A

zacisk push-in

sztuka

5.08 mm

Sztuki

Min.: 1

Vielfache: 1

579,00 zł^*

Phoenix Contact 1017519 Terminal PCB 6 mm² Ilość styków 6 zielony 50 szt. sztuka

Numer produktu2208962

Dostawa w wt. 1.12

Conrad Electronic

41 A

śrubowe

sztuka

6.35 mm

Sztuki

Min.: 1

Vielfache: 1

739,00 zł^*

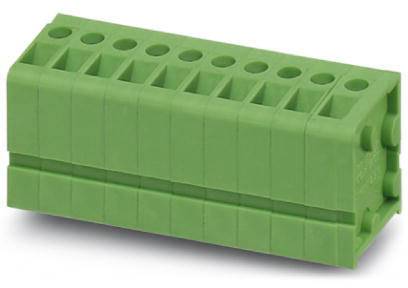

Phoenix Contact 1700354 Terminal PCB 2.5 mm² Ilość styków 5 zielony 20 szt. sztuka

Numer produktu2209278

Dostawa w śr. 9.12

Conrad Electronic

24 A

śrubowe

sztuka

5 mm

Sztuki

Min.: 1

Vielfache: 1

459,00 zł^*

Phoenix Contact 1705966 Terminal PCB Ilość styków 7 zielony 50 szt.

Numer produktu2209284

Dostawa w śr. 21.10

205 zestaw/yConrad Electronic

śrubowe

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

629,00 zł^*

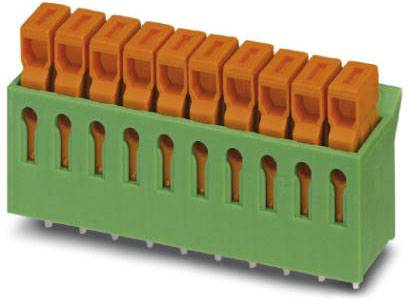

Phoenix Contact 1706222 Terminal PCB 0.34 mm² Ilość styków 7 zielony 50 szt. sztuka

Numer produktu2209286

Dostawa w śr. 30.12.2026

Conrad Electronic

5 A

IDC

sztuka

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2209503 Phoenix Contact 1869156 Terminal PCB 1.5 mm² Ilość styków 11 zielony 1 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209503 Phoenix Contact 1869156 Terminal PCB 1.5 mm² Ilość styków 11 zielony 1 szt. sztuka

Opis

Znana zasada połączenia umożliwia wykorzystanie w wielu zastosowaniach na całym świecie. Nieznaczne nagrzewanie dzięki najwyższej sile kontaktowej. Umożliwia podłączenie dwóch przewodów. Podłączenie ukośne umożliwia wielorzędowe ułożenie na płytce drukowanej. Najmniejsza konstrukcja dla każdego przekroju przewodu.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
