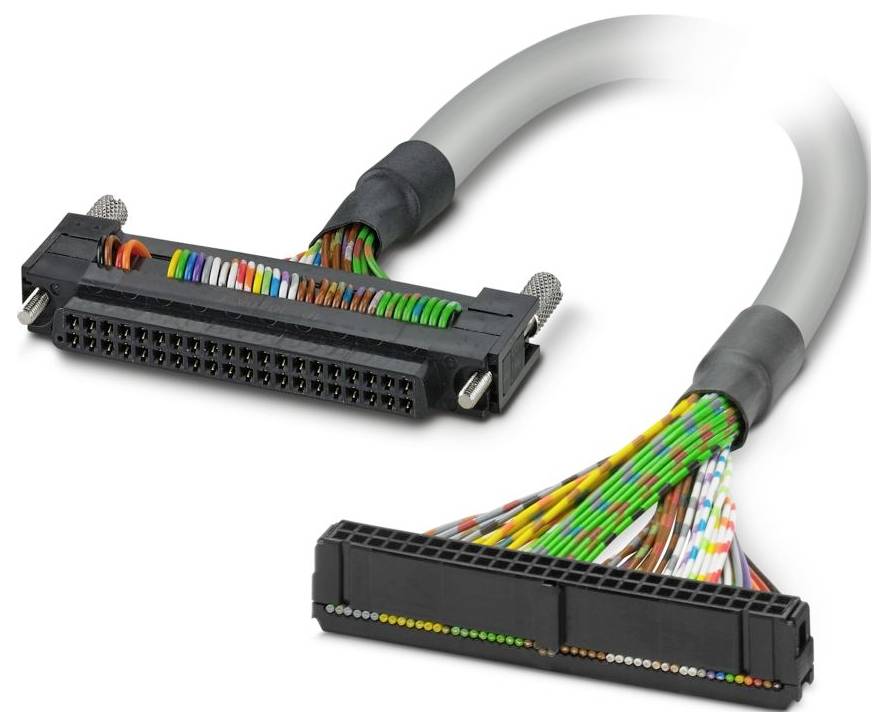

Phoenix Contact 2321651 CABLE-FCN40/1X50/ 2,0M/M340 Kabel Zawartość: 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Kabel połączeniowy
Długość kabla
2 m
Połączenie komponentów
listwa żeńska IDC-FLK
złącze
Łączna ilość styków
40
Numer katalogowy producenta
2321651
Karta katalogowa (PDF)
79 Sztuki
Liczba
Suma (373,17 zł / Sztuka)
397,56 zł
-6 %
373,17 zł
459,00 zł
z VAT (klient indywidualny)
Bezpłatna dostawa
14 dni na zwrot w cenie
Dane techniczne
- Projekt: FCN 367
- Liczba słupów: 50
- Typ połączenia: złącze żeńskie IDC/FLK
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP00
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m
- Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
- Średnica zewnętrzna przewodu 9.90 mm ±0.4 mm
- Wymiar korpusu: 2.54 mm
- Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
- Obudowa zewnętrzna, materiał: Półsztywny PVC
- Materiał przewodnika: cynowane pasma miedziane
- Długość przewodu: 2 m
- Przekrój przewodu: 40x 0,14 mm²
- Rezystancja linii: ≤ 145 Ω/km (20 °C)
- Powłoka zewnętrzna, kolor: szary
- Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
- Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
- Styl UL AWM: 2464/1061
- Ekranowany: nie
- Typ kabla: 40X0,14 [PVC]
- Struktura przewodnika linii sygnałowej: 7x 0,16 mm
- Linia sygnałowa AWG: 26
- Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
- Minimalny promień gięcia przy montażu na stałe: 82 mm
- Najmniejszy promień gięcia, montaż elastyczny: 155 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
- Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
- Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
- Liczba portów: 1
- Nominalny tryb pracy 100 % ED
- Cykle podłączania:> 50
- Połączenie 1: Połączenie 1
- Port 2: Port 2
- Bez halogenu: nie
- Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
- Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
- Typ przewodu: Okrągły kabel prefabrykowany
- Pasująca karta I/O: BMX DDI 3202K;BMX DDI 6402K;BMX DD0 3202K;BMX DD0 6402K;BMX DDM 3202K
- Napięcie robocze (AC): ≤ 30 V AC
- Napięcie robocze (DC): ≤ 60 V DC
- Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
- biały: Fujitsu40 (B5) = IDC/FLK50 (41)
- brązowy: Fujitsu40 (B1) = IDC/FLK50 (37)
- zielony: Fujitsu40 (B3) = IDC/FLK50 (45)
- żółty: Fujitsu40 (A3) = IDC/FLK50 (46)
- szary: Fujitsu40 (A5) = IDC/FLK50 (42)
- niebieski: Fujitsu40 (A4) = IDC/FLK50 (44)
- czerwony: Fujitsu40 (A2) = IDC/FLK50 (35)
- czarny: Fujitsu40 (A1) = IDC/FLK50 (47)
- fioletowy: Fujitsu40 (B4) = IDC/FLK50 (43)
- biało-zielony: Fujitsu40 (B8) = IDC/FLK50 (31)
- brązowo-zielony: Fujitsu40 (B12) = IDC/FLK50 (1)
- biało-żółty: Fujitsu40 (A8) = IDC/FLK50 (32)
- żółto-brązowy: Fujitsu40 (B19) = IDC/FLK50 (5)
- biało-szary: Fujitsu40 (A10) = IDC/FLK50 (28)
- biało-niebieski: Fujitsu40 (A9) = IDC/FLK50 (30)
- brązowo-niebieski: Fujitsu40 (A13) = IDC/FLK50 (22)
- biało-czerwony: Fujitsu40 (A7) = IDC/FLK50 (34)
- brązowo-czerwony: Fujitsu40 (A11) = IDC/FLK50 (23)
- biało-czarny: Fujitsu40 (A6) = IDC/FLK50 (40)
- brązowo-czarny: Fujitsu40 (B10) = IDC/FLK50 (27)
- zielono-niebieski: Fujitsu40 (A17) = IDC/FLK50 (10)
- zielono-czerwony: Fujitsu40 (A16) = IDC/FLK50 (16)
- żółto-czerwony: Fujitsu40 (A20) = IDC/FLK50 (4)
- zielono-czarny: Fujitsu40 (A15) = IDC/FLK50 (18)
- żółto-czarny: Fujitsu40 (A19) = IDC/FLK50 (6)
- biało-brązowy: Fujitsu40 (B6) = IDC/FLK50 (39)
- zielono-brązowy: Fujitsu40 (B15) = IDC/FLK50 (17)
- pomarańczowy: Fujitsu40 (B2) = IDC/FLK50 (25)
- zielono-biały: Fujitsu40 (B18) = IDC/FLK50 (7)
- zielono-pomarańczowy: Fujitsu40 (B16) = IDC/FLK50 (15)
- Konstrukcja kabla: Kabel na jeden moduł
- Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
- Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
- Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon M340: Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon M340
- 40x0,14 [PCW]: 40x0,14 [PCW]
- biało-pomarańczowy: Fujitsu40 (B7) = IDC/FLK50 (33)
- biało-fioletowy: Fujitsu40 (B9) = IDC/FLK50 (29)
- brązowo-pomarańczowy: Fujitsu40 (B11) = IDC/FLK50 (13)
- brązowo-żółty: Fujitsu40 (A12) = IDC/FLK50 (11)
- brązowo-fioletowy: Fujitsu40 (B13) = IDC/FLK50 (21)
- brązowo-szary: Fujitsu40 (A14) = IDC/FLK50 (20)
- brązowo-biały: Fujitsu40 (B14) = IDC/FLK50 (19)
- zielono-fioletowy: Fujitsu40 (B17) = IDC/FLK50 (9)
- zielono-szary: Fujitsu40 (A18) = IDC/FLK50 (8)
- żółto-pomarańczowy: Fujitsu40 (B20) = IDC/FLK50 (3)
- Rodzaj produktu
Kabel połączeniowy
- Długość kabla
2 m
- Połączenie komponentów
listwa żeńska IDC-FLK
złącze
- Łączna ilość styków
40
- Numer katalogowy producenta
2321651
- Zawartość
1 szt.
- Materiał
PCW
- Ilość styków
40
- Model katalogowy producenta
CABLE-FCN40/1X50/ 2,0M/M340
- Długość produktu
2 m
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579048 Phoenix Contact 2321651 CABLE-FCN40/1X50/ 2,0M/M340 Kabel Zawartość: 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579048 Phoenix Contact 2321651 CABLE-FCN40/1X50/ 2,0M/M340 Kabel Zawartość: 1 szt.
Opis
Kabel okrągły w stanie gotowym; Kontroler: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Złącze 1: złącze Fujitsu (1 x 40-pinowe); Złącze 2: złącze żeńskie IDC/FLK (1 x 50-pinowe); Długość kabla: 2 m
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
