Name: Phoenix Contact 2321732 CABLE-FCN40/4X14/ 2,0M/M340 Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3579073
Availability: BackOrder

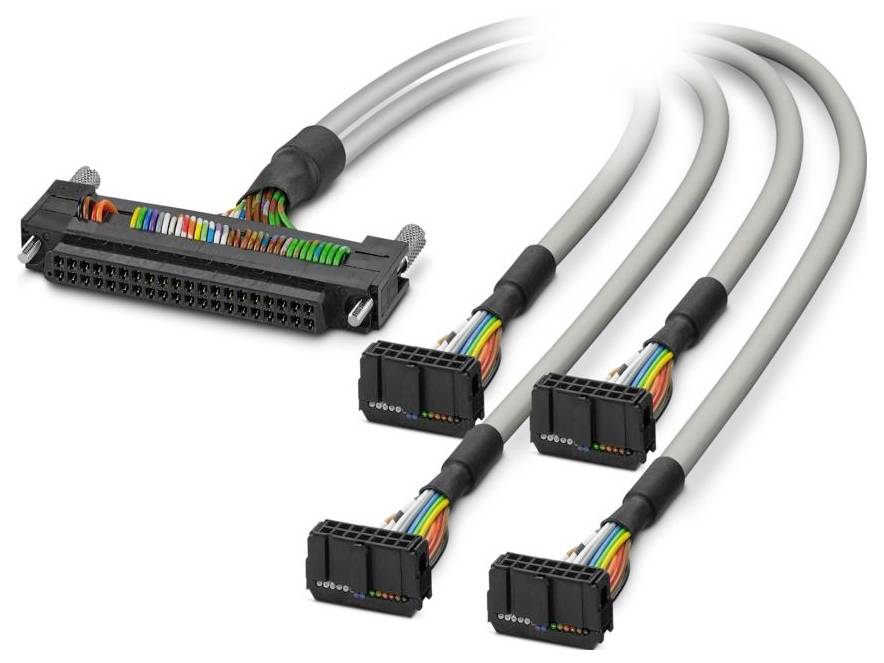

Phoenix Contact 2321732 CABLE-FCN40/4X14/ 2,0M/M340 Kabel Zawartość: 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

2 m

Połączenie komponentów

listwa żeńska IDC-FLK

złącze

Łączna ilość styków

Numer katalogowy producenta

2321732

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (679,00 zł / Sztuka)

749,00 zł

-9 %

679,00 zł

552,03 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Projekt: FCN 367
Liczba słupów: 14
Typ połączenia: złącze żeńskie IDC/FLK
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 6.10 mm ±0.4 mm
Wymiar korpusu: 2.54 mm
Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: cynowane pasma miedziane
Długość przewodu: 2 m
Przekrój przewodu: 10 x 0,14 mm²
Rezystancja linii: ≤ 145 Ω/km (20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: nie
Typ kabla: 10X0,14 [PVC]
Struktura przewodnika linii sygnałowej: 7x 0,16 mm
Linia sygnałowa AWG: 26
Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
Najmniejszy promień gięcia, przy montażu na stałe: 52 mm
Najmniejszy promień gięcia, montaż elastyczny: 98 mm
Nośność dynamiczna (zginanie): Maksymalna liczba cykli zginania: 5000
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 4
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 50
Bezhalogenowy: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel prefabrykowany
Pasująca karta I/O: BMX DDI 3202K;BMX DDI 6402K;BMX DD0 3202K;BMX DD0 6402K;BMX DDM 3202K
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
biały: X1 (A1) = X5 (10)
brązowy: X1 (A6) = X5 (2)
zielony: X1 (A4) = X5 (6)
żółty: X1 (B4) = X5 (5)
szary: X1 (B1) = X5 (9)
niebieski: X1 (B3) = X5 (7)
czerwony: X1 (B5) = X5 (3)
czarny: X1 (B6) = X5 (1)
fioletowy: X1 (A3) = X5 (8)
pomarańczowy: X1 (A5) = X5 (4)
Konfiguracja okablowania: Kabel rozdzielony na cztery moduły
Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon M340: Obsługiwany kontroler: SCHNEIDER ELECTRIC Modicon M340
10x0,14 [PCW]: 10x0,14 [PCW]
X1: X1
X2 ... X5: X2 ... X5

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 2 m

Połączenie komponentów: listwa żeńska IDC-FLK
złącze

Łączna ilość styków: 10

Numer katalogowy producenta: 2321732

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 10

Model katalogowy producenta: CABLE-FCN40/4X14/ 2,0M/M340

Długość produktu: 2 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579073 Phoenix Contact 2321732 CABLE-FCN40/4X14/ 2,0M/M340 Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579073 Phoenix Contact 2321732 CABLE-FCN40/4X14/ 2,0M/M340 Kabel Zawartość: 1 szt.

Opis

Kabel okrągły w stanie gotowym; Kontroler: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); Złącze 1: złącze Fujitsu (1 x 40-pinowe); Złącze 2: złącze żeńskie IDC/FLK (4 x 14-pinowe); Długość kabla: 2 m
