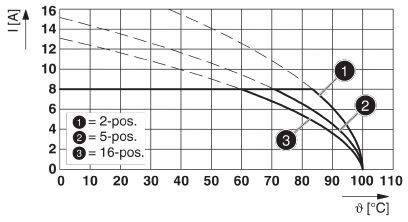

![Diagram przedstawia natężenie prądu [A] w zależności od temperatury [°C] dla trzech obwodów (2-, 5-, 16-biegunowych). Trzy krzywe biegną od 16 A przy 0°C do spadku przy 100°C.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209457TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

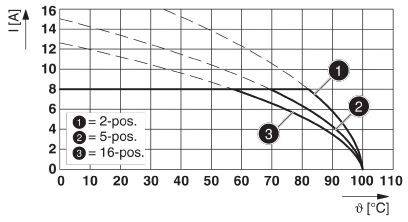

![Diagram przedstawia natężenie prądu (I[A]) w funkcji temperatury (θ[°C]) z trzema krzywymi dla 2, 5 i 16 pozycji. Natężenie prądu maleje wraz ze wzrostem temperatury.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209457TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

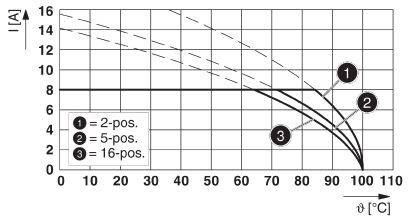

![Diagram przedstawia krzywą zależności natężenia prądu w amperach (I[A]) od temperatury (ϑ[°C]). Zaznaczone linie dla konfiguracji 2-biegunowej, 5-biegunowej i 16-biegunowej.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209457TI08/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/9
Zdjęcie poglądowe
Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 2 Wymiary siatki: 3.81 mm 1830253 1 szt.
Rodzaj produktu
Obudowa złącza pin męskiego na kabel
Rodzaj złącza
złącze męskie
Ilość rzędów
2
Wymiary siatki
3.81 mm
Ilość pinów
2
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
1 Sztuki
Liczba
Suma (19,69 zł / Sztuka)
19,69 zł
16,01 zł
bez VAT (klient biznesowy)
Cena brutto
Dostępnych jest tylko 1 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 2
Dane techniczne
- Liczba przyłączy: 4
- Przekrój nominalny: 1.5 m²
- Wymiary pina 0,8 x 0,8 mm
- Typ izolacji: I
- Znamionowe napięcie udarowe (III/3): 2,5 kV
- Wtyki mini COMBICON
- Zamek: Kołnierz Gwintowany
- Liczba potencjałów: 4
- Wysokość (wysokość bez pinów do lutowania): 21,9 mm
- Długość pinów: 3,4 mm
- Odstęp pinu: 15,24 mm
- Temperatura otoczenia (montaż): -5°C... 100°C
- Siła połączenia ok. 10 N
- Siła potrzebna do bieguna ok. 5 N.
- Cykle Łączeniowe 25
- Częstotliwość: Od 10 Do 150 Do 10 Hz
- Rodzaj produktu
Obudowa złącza pin męskiego na kabel
- Rodzaj złącza
złącze męskie
- Ilość rzędów
2
- Wymiary siatki
3.81 mm
- Ilość pinów
2
- Szerokość produktu
18.01 mm
- Natężenie znamionowe
8 A
- Natężenie znamionowe - zaokrąglone
8 A
- Zawartość
1 szt.
- Wymiary

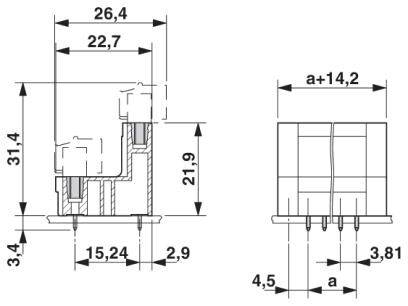

(D x S x W) 22.7 x 18.01 x 25.3 mm
- Połączenie komponentów
do PCB
- Numer katalogowy producenta
1830253
- Kolor
zielony
- Materiał izolacyjny
PA
- Materiał styku
stop Cu, cynowany
- Wykończenie strony z PCB
cyna
- Wykończenie strony ze wtykami
cyna
- Napięcie znamionowe
160 V
- Wysokość produktu
25.3 mm
- Długość produktu
22.7 mm
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
MCDV 1,5/ 2-GF-3,81
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2209457 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 2 Wymiary siatki: 3.81 mm 1830253 1 szt.
Karta katalogowa 2209457 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 2 Wymiary siatki: 3.81 mm 1830253 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209457 Phoenix Contact Obudowa złącza pin męskiego na kabel Ilość pinów 2 Wymiary siatki: 3.81 mm 1830253 1 szt.
Opis
Znana zasada montażu pozwala na zastosowanie na całym świecie. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Złącze pionowe umożliwia wielorzędowe ułożenie na płytce drukowanej. Najwyższa elastyczność w konstrukcji urządzenia - listwa podstawowa do złączy o różnych technikach podłączenia.
