Name: PQ Plus UMD 707RCM Miernik uniwersalny
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

Uniwersalny miernik (UMD 707) firmy PQ Plus, wyposażony w kilka zielonych zacisków, wyświetlacze LED (Run, A1, A2) oraz złącza do różnych wejść i wyjść.

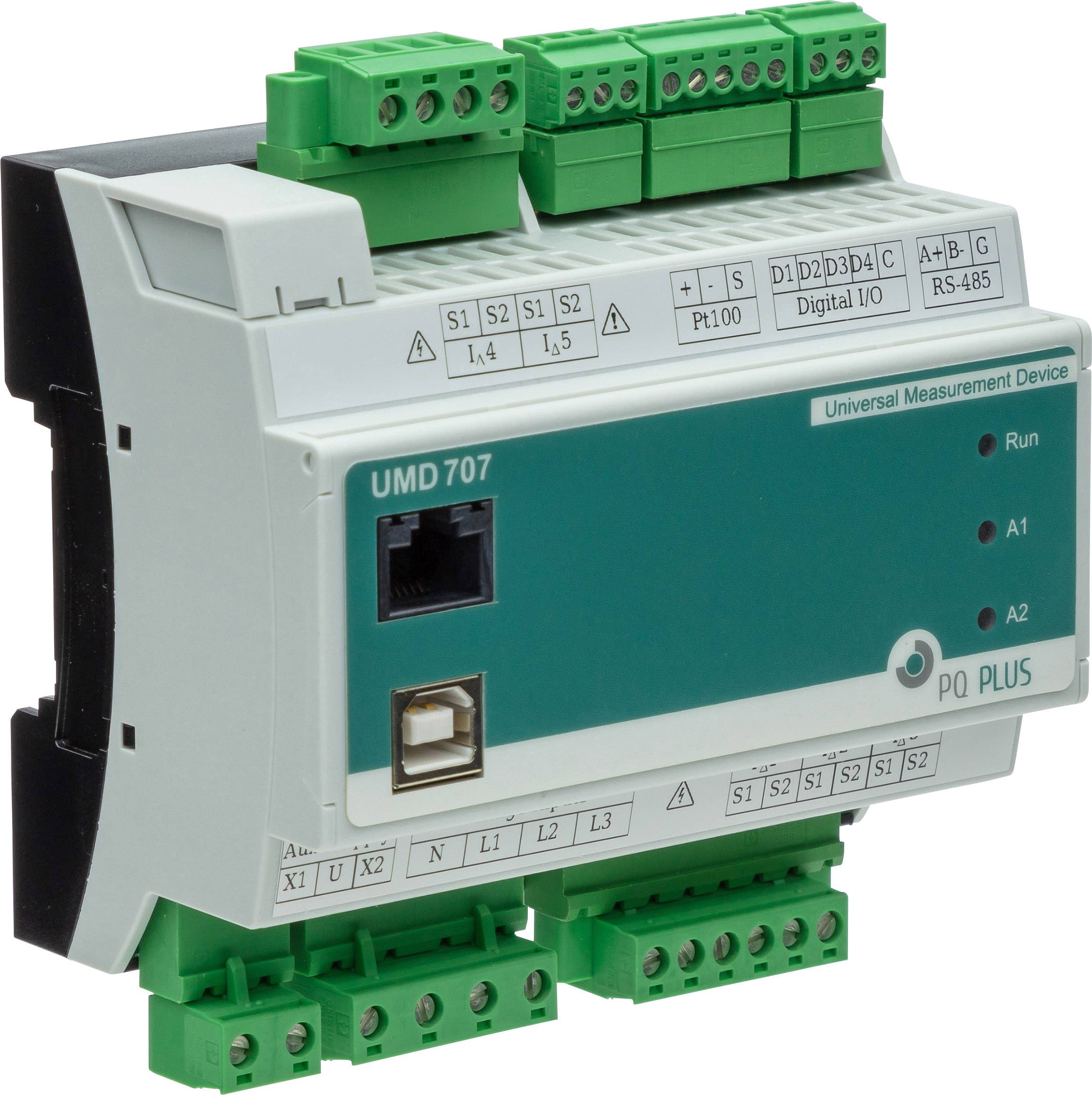

Urządzenie pomiarowe UMD 707 do monitorowania parametrów elektrycznych. Wyświetla wejścia i wyjścia cyfrowe, posiada złącze RS-485 oraz wskaźniki LED.

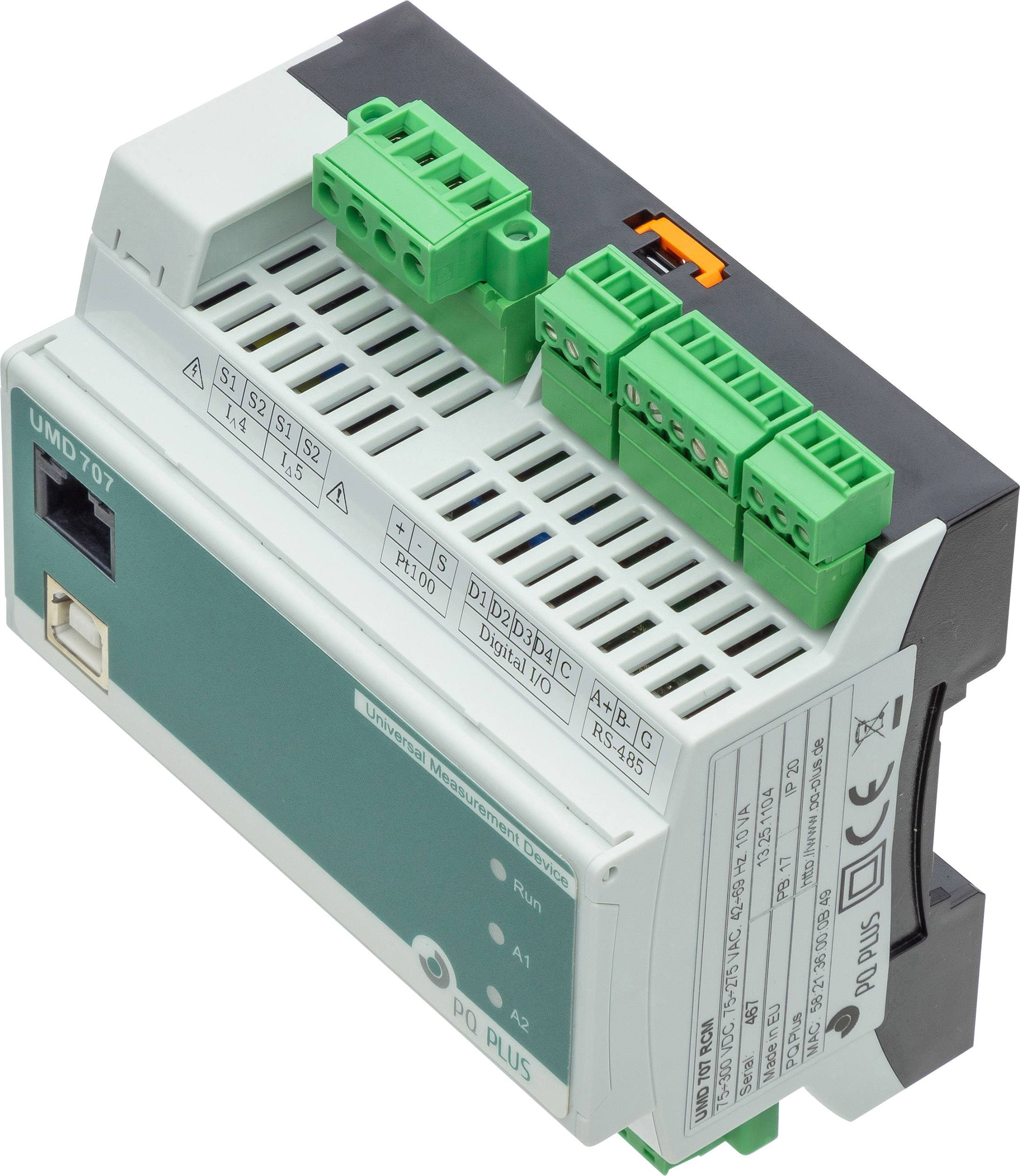

Elektroniczny moduł z zielonymi złączami u góry. Jest to urządzenie pomiarowe do monitorowania parametrów elektrycznych w rozdzielniach.

1/3

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (4299,00 zł / Sztuka)

4299,00 zł

3495,12 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 459,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Uniwersalny miernik do montażu na szynie DIN UMD 707RCM

Interfejsy: RS485, Ethernet, port USB z przodu
4 cyfrowe wejścia/wyjścia
Wyświetlacz LCD
Pamięć 512 MB
3 wejścia napięciowe, 5 wejść różnicowych
1 wejście PT100
Harmonijne w kolejności 1 - 128 dla U/I
W połączeniu z modułem PQ S: Pomiar i rejestracja jakości sieci zgodnie z DIN EN 50160

Dane techniczne

Rodzaj produktu: Miernik uniwersalny

Funkcje pomiarowe: prąd

Minimalny zakres pomiaru: 5 V

Model katalogowy producenta: UMD 707RCM

Maksymalny zakres pomiarowy: 1470 V

Technologia wyświetlacza: LCD

: IP20

Szerokość montażowa: 107 mm

Wysokość montażowa: 90 mm

Wymiary: (D x S x W) 58 x 107 x 90 mm

Głębokość montażowa: 58 mm

Kategoria pomiarowa: CAT III 300 V

Szerokość produktu: 107 mm

Wysokość produktu: 90 mm

Długość produktu: 58 mm

Interfejs komponentów: RJ45 (Modbus TCP)

Do pobrania

Karta katalogowa

Karta katalogowa 2143168 PQ Plus UMD 707RCM Miernik uniwersalny

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2143168 PQ Plus UMD 707RCM Miernik uniwersalny

Opis

UMD 707RCM to kompaktowe, wysokiej klasy urządzenie do pomiaru błędów na szynie DIN. Mierzy 5-kanałowy prąd błędów (typ A) i jakość napięcia (drgania harmoniczne wyższe do 128. Harmoniczne; spadki 40 μsek.). Pomiar odbywa się za pomocą przetwornika prądu błędu RCM-CT. Urządzenie posiada dużą pamięć 512 MB. Dostęp do urządzenia można uzyskać za pośrednictwem interfejsu Ethernet, a podgląd na żywo można wyświetlić za pomocą przeglądarki internetowej za pośrednictwem powiązanego serwera internetowego. Można w ten sposób odczytać protokoły internetowe, takie jak NTP. Można łatwo systemy PLC i systemy zarządzania budynkami
Modbus TCP przyjpodłączony. Cyfrowe wejścia/wyjścia i port szeregowy RS485. Moduł oprogramowania układowego GO umożliwia funkcje oscyloskopu napięcia i ustawia zdarzenia wyzwalające dla zdarzeń granicznych. Poza tym dostępne jest wejście PT100.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Pomiar;
Napięcie (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 klasa 0,05
Prąd Iróżnych klasy 0,05, moc czynna, bierna import/eksport dla każdej fazy L1; L2; L3; na taryfę T1; T2; T3
Moc czynna P1; P2; P3; PN; 3P Import; eksport kl. 0,1
Moc bierna Q1, Q2, Q3 QN; 3Q kl. 1
Moc pozorna S1; S2 nych S3; SN; 3S kl. 0,2
Zniekształcenia harmoniczne D1; D2; D3; DN
Współczynnik mocy cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3. 0,5
Symetria tak
Napięcie harmonicznych THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 kl.1
Prąd harmonicznych THDI1; THDI2; THDI3; THDIN kl.1
Harmonijne w kolejności 1. Do 128. Dla U/I.
Współczynnik zniekształceń nieliniowych: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Częstotliwość 40...70 Hz kl. 0,02
Energii czynna i bierna: 4 kwadranty import/eksport na fazę; na taryfę; całkowicie; kl. 0,2s
Bierna: 4 kwadranty import/eksport na fazę; na taryfę; całkowita; kl.2
Migotanie P st; P it kl. 2
Rejestrator danych:
Pamięć (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; status I/O
Energia: moc czynna, bierna import/eksport dla każdej fazy L1; L2; L3; dla taryfy T1; T2; T3
Spadki: opcja: PQ S
Funkcja oscylogramu: opcja: GO
Inne funkcje:
Logiczne alarmy
Wartości graniczne dla przekroczenia lub nieosiągnięcia
Cyfrowe wejścia/wyjścia I/O 4 cyfrowe wejścia/wyjścia, 100 V AC/DC, 100 mA;analogowe I/O 1x PT100
Pamięć: 512 MB Flash
Interwał zapisu sec; min; h; dni, miesiąc, rok
Komunikacja
RS485 Modbus
Ethernet 100 Mb/s.
USB
Przyłącze elektryczne:
Napięcie zasilania: 85...275 V AC U:20...50 V AC / 20...75 V DC
Pobór mocy 10 VA / 5 W.
Kategoria przepięcia: CAT III 300 V
Zakresy pomiaru:
Napięcie pomiarowe 5..1470 V AC
Przeciążenie 2,21 kV LN/1s 1300 V AC U/ N stały
Impedancja 3,9 MΩ
Sygnał wejściowy X/1//5 A; RCM
Zabezpieczenie nadprądowe 3x (maks. 70 A/1s)
Częstotliwość próbkowania: 28,8 kHz
Warunki otoczenia:
Zakres temperatury pracy: T: od -20°C...60°C
Zakres temperatury przechowywania: od -30°C...T 88°C
Zgodność elektromagnetyczna:
Emisja: EN 61000-4-2...-3...-4...-5...-6...-11
Ustawienie: EN 55011 klasa A, EN 55022 klasa A
Stopień ochrony: IP20
Wymiary:
Szer. × wys. × gł (mm) 107x90x58

Zakres dostawy

UMD 707RCM
