Name: Przełącznik pomocniczy Siemens 3RH2911-1AA10 3RH29111AA10, 1 szt.
Brand: Siemens
SKU: 2862265
Availability: OutOfStock

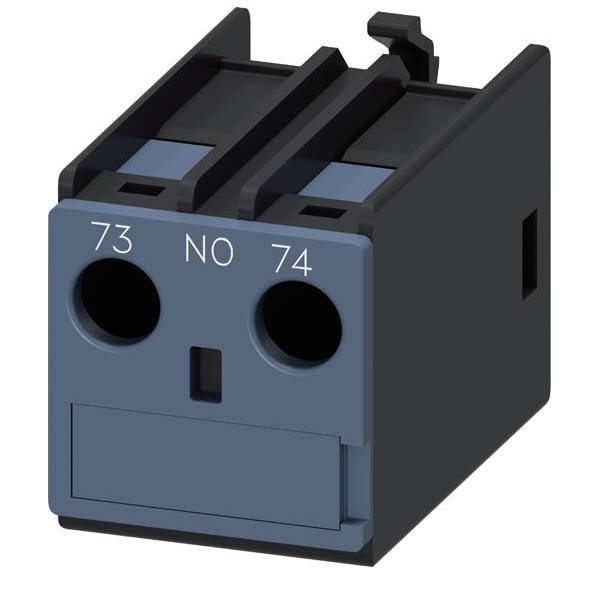

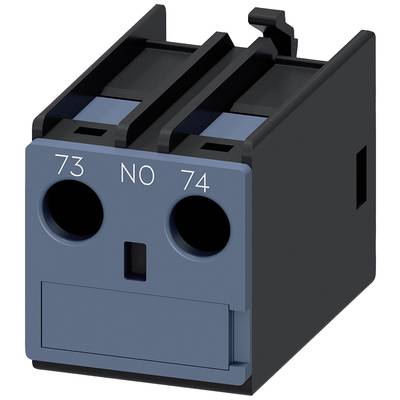

Prostokątny, niebieski i czarny elektryczny blok zaciskowy z oznaczeniami '73', 'NO' i '74'.

Obraz przedstawia wnętrze elektrycznej szafy sterowniczej z różnymi przewodami i elementami. W tle widoczny jest deszczowy, przemysłowy krajobraz.

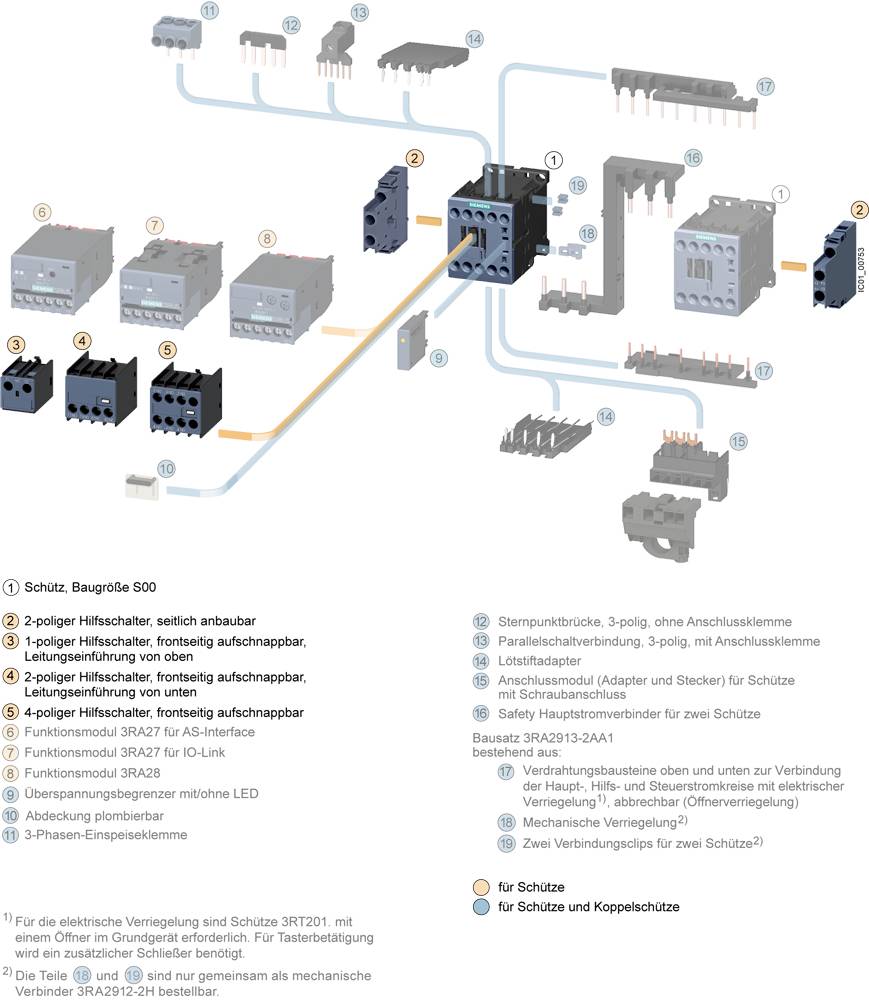

Diagram przedstawia różne urządzenia elektryczne i ich podłączenia, w tym główny kontaktor i styki pomocnicze, wraz z instrukcją prowadzenia przewodów.

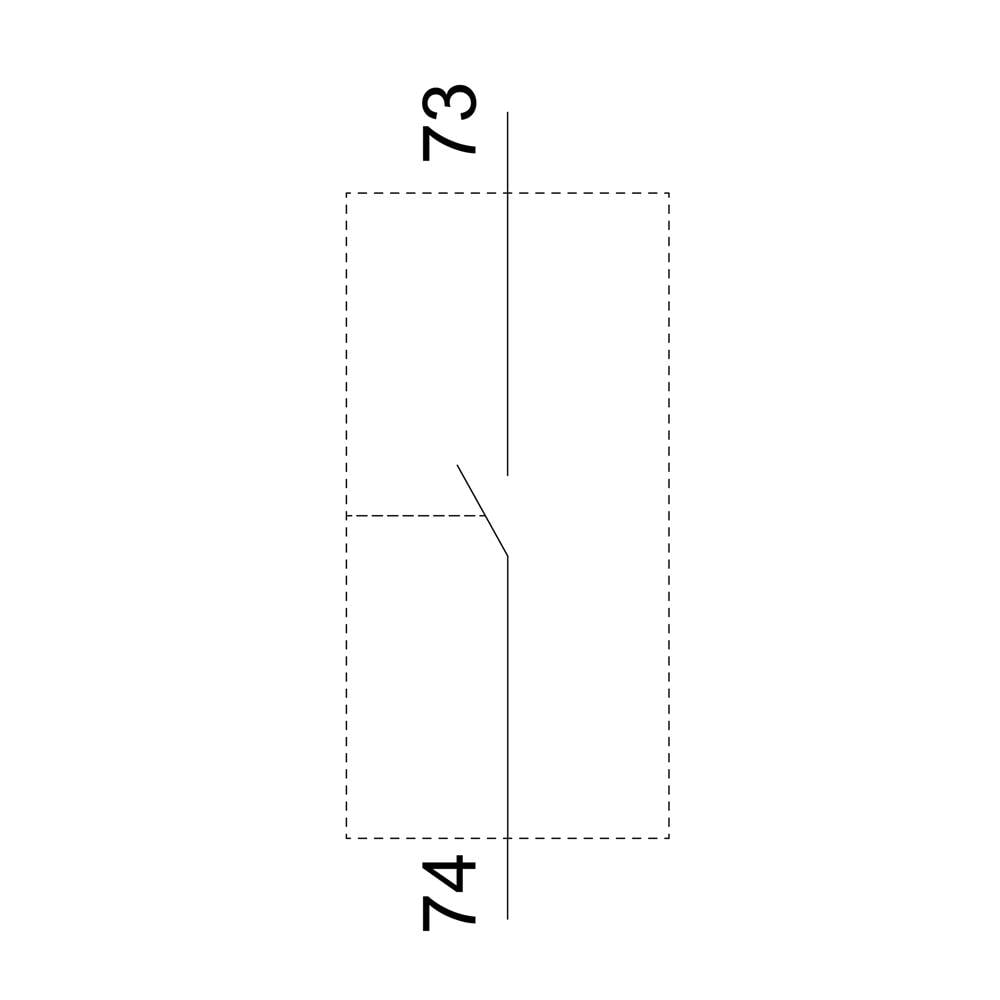

Rysunek techniczny przedstawia przekrój przez rurę z dwoma przekrojami poprzecznymi. Wymiary 73 i 74 są wyróżnione.

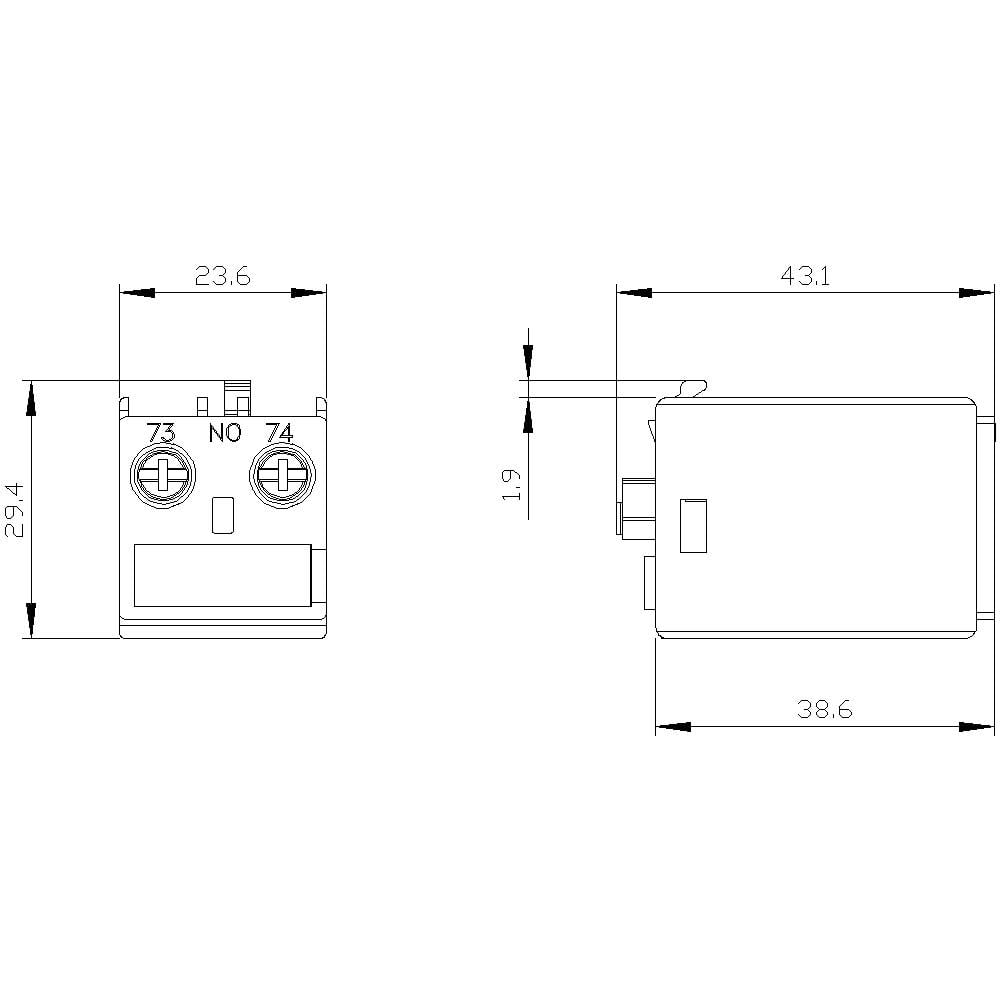

Rysunek przedstawia wymiary techniczne przełącznika elektrycznego: szerokość 23,6 mm, wysokość 29,4 mm, głębokość 43,1 mm. Przyłącza przy 73/NO/74.

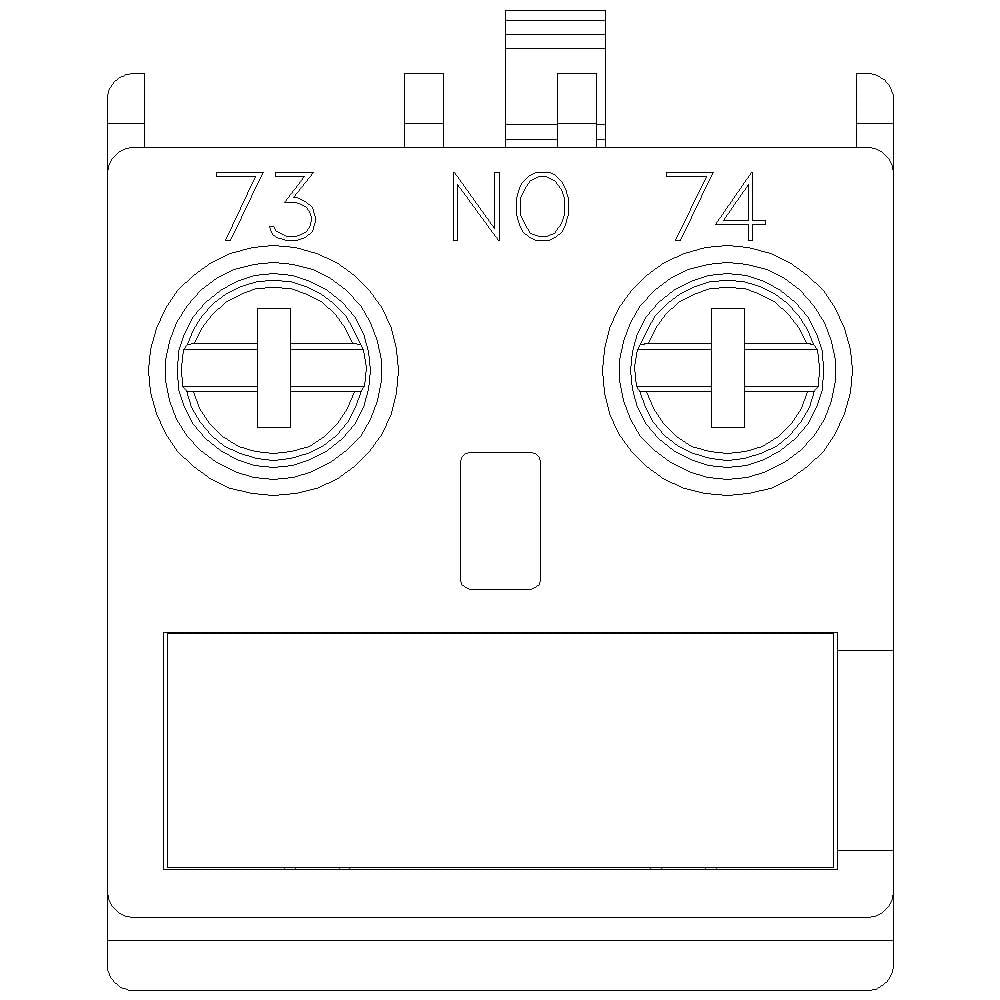

Urządzenie z napisami '73', '74' i 'NO' nad dwoma przełącznikami. Duże prostokątne pole poniżej, prawdopodobnie wyświetlacz lub panel sterowania.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

śrubowe

Model katalogowy producenta

3RH2911-1AA10

Rozmiar

S00

Rodzaj styku

1 NO

Karta katalogowa (PDF)

Obecnie niedostępne

Suma (54,49 zł / Sztuka)

54,49 zł

44,30 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Konstrukcja produktu: można zatrzasnąć z przodu
Funkcja produktu / działanie wymuszone: tak
Funkcja produktu / sterowanie wymuszone, uwaga: z 3RH2
Funkcja produktu / kontakt lustrzany: tak
Funkcja produktu / kontakt lustrzany, uwaga: z 3RT2
Obszar zastosowania: do przedłużenia styków pomocniczych w obwodzie sterowania
Przydatność do zastosowania: Stycznik pomocniczy i mocy
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH2911-1AA10

Rozmiar: S00
S0
S2
S3

Rodzaj styku: 1 NO

Rodzaj styku pomocnicznego: 1 NO

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: wtykowy

Sposób montażu: mocowany

Połączenie komponentów: śrubowe

Żywotność elektryczna: 200000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 23.6 mm

Wysokość produktu: 27.5 mm

Głębokość produktu: 38.6 mm

Wymiary: (S x W x G) 23.6 x 27.5 x 38.6 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2862265 Przełącznik pomocniczy Siemens 3RH2911-1AA10 3RH29111AA10, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862265 Przełącznik pomocniczy Siemens 3RH2911-1AA10 3RH29111AA10, 1 szt.

Opis

Styki pomocnicze z przodu, 1 tor prądowy NO 1 przyłącze NO od góry dla zacisków śrubowych 3RH2 i 3RT2 73/74 Styki pomocnicze SIRIUS 3RH29 do rozszerzenia styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu można zamontować na stycznikach 3RT2 i przekaźnikach styczników 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne w wariantach, które można zamontować z przodu lub z boku, z maksymalnie czterema stykami przełączającymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Łączniki pomocnicze mogą być zaprojektowane jako styki z prowadzeniem wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są stale dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
