Name: Przełącznik pomocniczy Siemens 3RH2911-1HA20 3RH29111HA20, 1 szt.
Brand: Siemens
SKU: 2862276
Availability: InStock

Niebieski, czterostykowy złącz elektryczny do zastosowań przemysłowych, z oznaczeniami '.3 NO' i '.4 NO' na przedniej stronie.

Otwarty szafa sterownicza pełna kabli i elektronicznych komponentów stoi po prawej stronie od mokrej od deszczu szyby okiennej z rozmytym tłem.

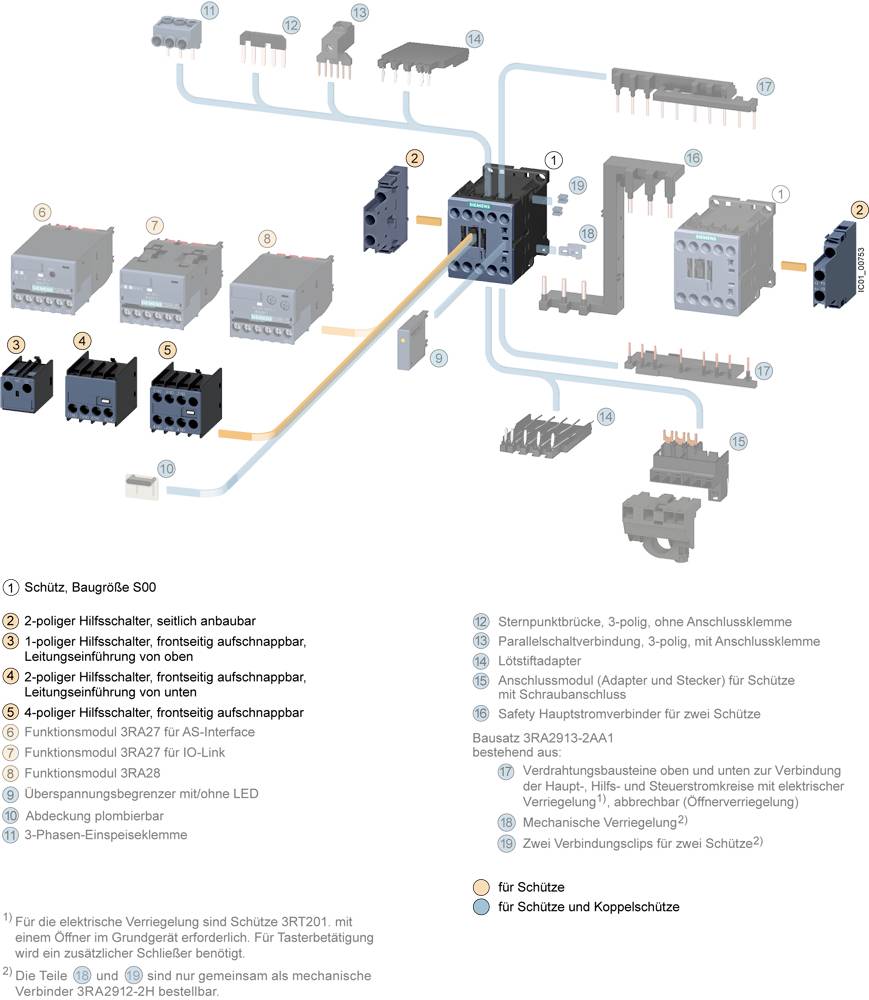

Schemat elektryczny przedstawia różne styczniki i przyciski pomocnicze z liniami przyporządkowania. Kluczowe elementy są ponumerowane i opisane.

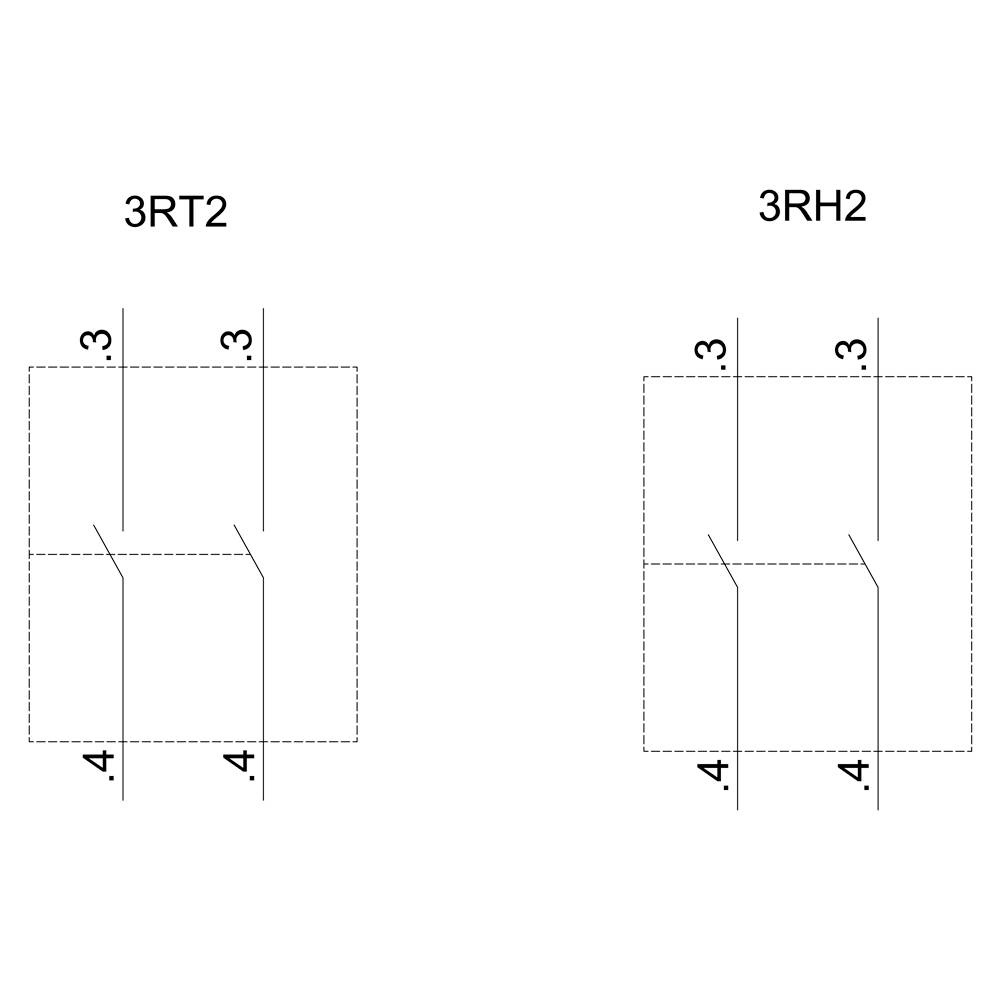

Diagram dwóch figur geometrycznych, po lewej stronie '3RT2' o wymiarach 3x4, po prawej stronie '3RH2' również o wymiarach 3x4.

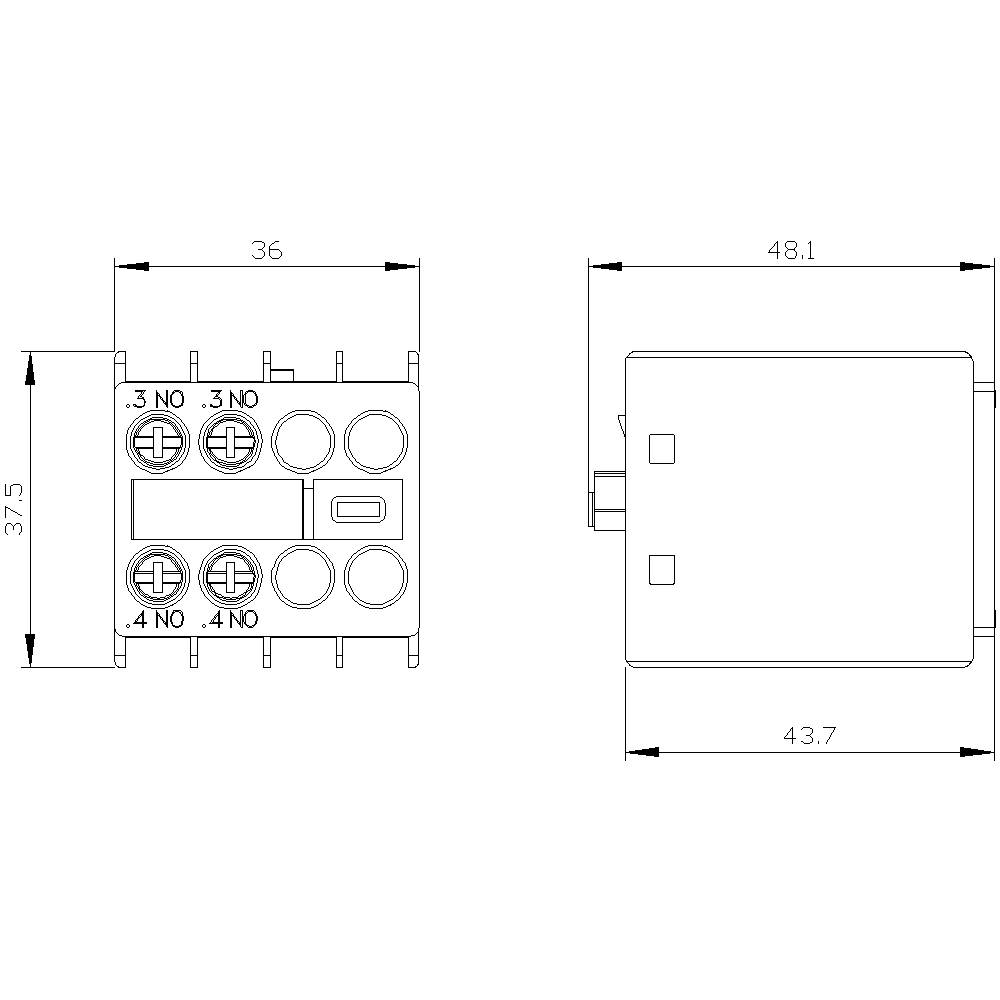

Rysunek techniczny przekaźnika z wymiarami: 36x37,5 mm oraz 48,1x43,7 mm. Przedstawia zaciski i ich oznaczenia.

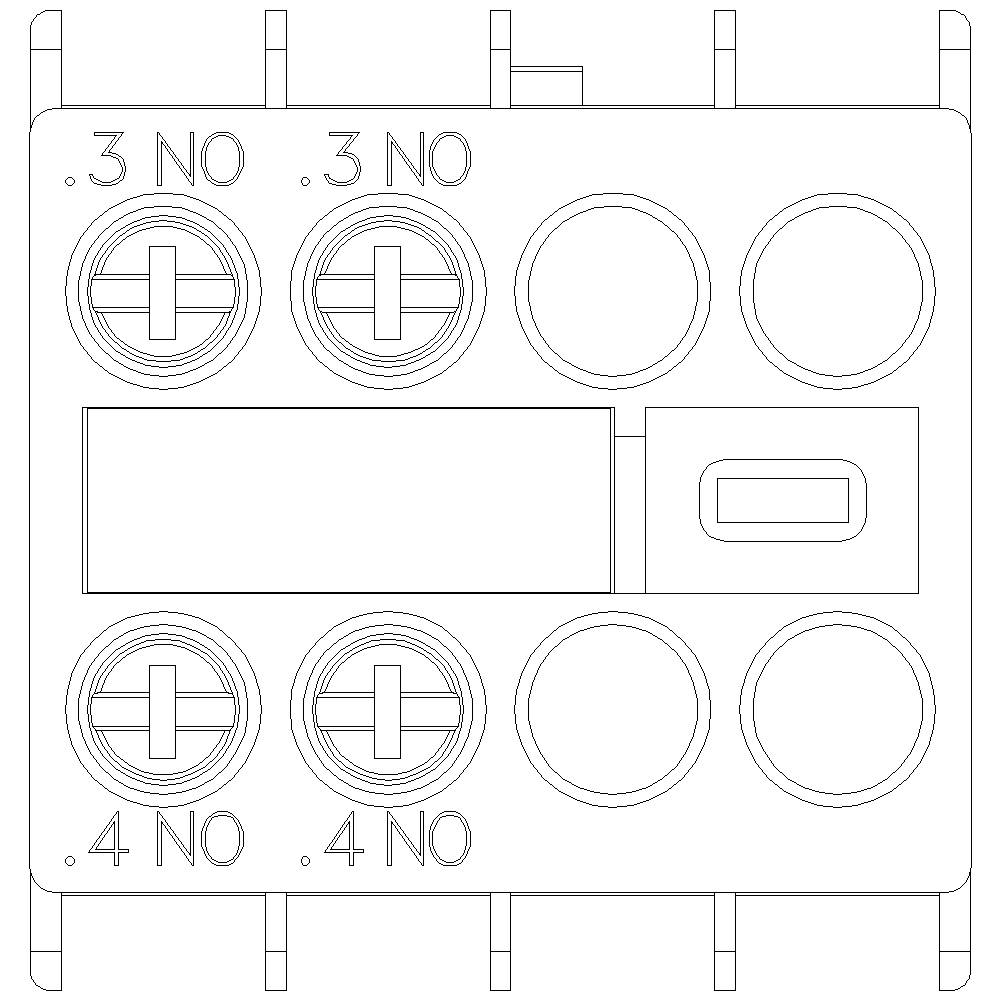

Rysunek techniczny przełącznika z oznaczeniami styków '3 NO' i '4 NO', przedstawiający widok z góry z punktami połączeń elektrycznych.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

śrubowe

Model katalogowy producenta

3RH2911-1HA20

Rozmiar

S00

Rodzaj styku

4 NO

Karta katalogowa (PDF)

Dostawa w czw. 15.10

2 Sztuki

Liczba

Sztuki

Suma (69,49 zł / Sztuka)

69,49 zł

56,50 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 2 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Konstrukcja produktu: można zatrzasnąć z przodu
Funkcja produktu / działanie wymuszone: tak
Funkcja produktu / sterowanie wymuszone, uwaga: z 3RH2
Funkcja produktu / kontakt lustrzany: tak
Funkcja produktu / kontakt lustrzany, uwaga: z 3RT2
Obszar zastosowania: do przedłużenia styków pomocniczych w obwodzie sterowania
Przydatność do zastosowania: Stycznik pomocniczy i mocy
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH2911-1HA20

Rozmiar: S00
S0
S2
S3

Rodzaj styku: 4 NO

Rodzaj styku pomocnicznego: 2 NO

Maksymalne natężenie ciągłe: 6 A

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: wtykowy

Sposób montażu: mocowany

Połączenie komponentów: śrubowe

Żywotność elektryczna: 200000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 36 mm

Wysokość produktu: 37.5 mm

Głębokość produktu: 43.7 mm

Wymiary: (S x W x G) 36 x 37.5 x 43.7 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2862276 Przełącznik pomocniczy Siemens 3RH2911-1HA20 3RH29111HA20, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862276 Przełącznik pomocniczy Siemens 3RH2911-1HA20 3RH29111HA20, 1 szt.

Opis

Styk pomocniczy na płycie czołowej, 2 tory prądowe NO 1 NO, 1 NO dla zacisków śrubowych 3RH2 i 3RT2 .3/.4, .3/.4 SIRIUS 3RH29 styki pomocnicze do rozszerzenia styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu można zamontować na stycznikach 3RT2 i przekaźnikach styczników 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne w wariantach, które można zamontować z przodu lub z boku, z maksymalnie czterema stykami przełączającymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Łączniki pomocnicze mogą być zaprojektowane jako styki z prowadzeniem wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są stale dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
