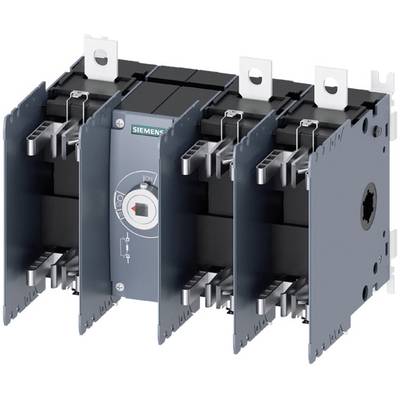

Siemens 3KF33250MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 250 A 690 V/AC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przełącznik rozłączający
Rozmiar bezpiecznika
1
Ilość styków
3
Natężenie znamionowe - zaokrąglone
250 A
Specyfikacja
Rozłączniki 3KF z bezpiecznikami
Karta katalogowa (PDF)
Liczba
Suma (1804,07 zł / Sztuka)
1804,07 zł
2219,01 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Wykonanie przyłącza elektrycznego / dla obwodu głównego: przyłącze płaskie
- Konstrukcja wyświetlacza / dla wskaźnika pozycji przełącznika Napęd obrotowy drzwiowy: ON-OFF-TEST
- Układ podłączenia elektrycznego / dla obwodu głównego: góra i dół
- Liczba styków zwiernych / dla styków pomocniczych: 8
- Liczba styków rozwiernych / dla styków pomocniczych: 8
- Moment dokręcania / ze złączem śrubowym / minimum: 30 Nm
- Moment dokręcania / ze złączem śrubowym / maksymalny: 44 Nm
- Typ urządzenia: instalacja stała
- Rozmiar separatora: 1 i 0
- Wielkość rozłącznika: 3
- Warunkowy prąd zwarciowy (Iq): 100000 A
- Rodzaj montażu: montaż na podłodze
- Moc robocza / przy AC-23 A / przy 400 V: 132000 W
- Moc robocza / przy AC-23 A / przy 690 V: 250 kW
- Prąd przenoszony / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik aM / maksymalny dopuszczalny: 30310 A
- Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik gG / maksymalny dopuszczalny: 30310 A
- Prąd przejściowy / przy zamkniętym rozłączniku / dla kombinacji rozłącznik + bezpiecznik / przy 500 V / maksymalny dopuszczalny: 28700 A
- Prąd przewodzenia / bezpiecznika / przy 400 V / maksymalny dopuszczalny: 33700 A
- Prąd przewodzenia / bezpiecznika / przy 690 V / maksymalny dopuszczalny: 39700 A
- Przydatność do użytku / wyłącznik główny: tak
- Przydatność do użytku / rozłącznik: tak
- Przydatność do użytku / Wyłącznik ZATRZYMANIA AWARYJNEGO: tak
- Przydatność do użytku / wyłącznik bezpieczeństwa: tak
- Przydatność do użytku / przełącznik konserwacji / naprawy: tak
- Pozycja montażowa: dowolna
- Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 440 V: 5000
- Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 690 V: 4000
- Żywotność elektryczna (cykle przełączania) / przy DC-23 A / przy 440 V: 1000
- Trwałość mechaniczna (cykle przełączania) / typowo: 10000
- Napięcie izolacji (Ui): 1000 V
- Położenie / elementu obsługowego: przód
- Pozycja / mechanizmu przełączającego: za pierwszym biegunem
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Rozszerzenie produktu / opcja / zamykanie: tak
- Rozszerzenie produktu / opcja / monitorowanie bezpiecznika: tak
- Stopień ochrony (IP): IP00
- Stopień ochrony IP / przy zamkniętym wyłączniku / z osłoną lub osłoną końcówki kablowej: IP00
- Odporność na przepięcia: 12kV
- Temperatura otoczenia / podczas pracy / minimalna: -25 °C
- Temperatura otoczenia / podczas pracy / maksymalna: 70 °C
- Strata mocy / maksymalna: 153 W
- Stopień zabrudzenia 3
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla przewodów miedzianych / linka / z końcówką kablową / zgodnie z DIN 46234: 1x (6 ... 240 mm²), 2x (6 ... 120 mm²) / 1x (AWG 8 ... 4/0), 2x (AWG 8... 2)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla przewodów miedzianych / linka / z końcówką kablową / zgodnie z DIN 46235: 1x (6 ... 240 mm²), 2x (6 ... 120 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla szyny miedzianej: 1x (25 x 3 mm²)
- Specyfikacja
Rozłączniki 3KF z bezpiecznikami
- Rodzaj produktu
Przełącznik rozłączający
- Rozmiar bezpiecznika
1
- Ilość styków
3
- Zgodne z RoHS
Tak

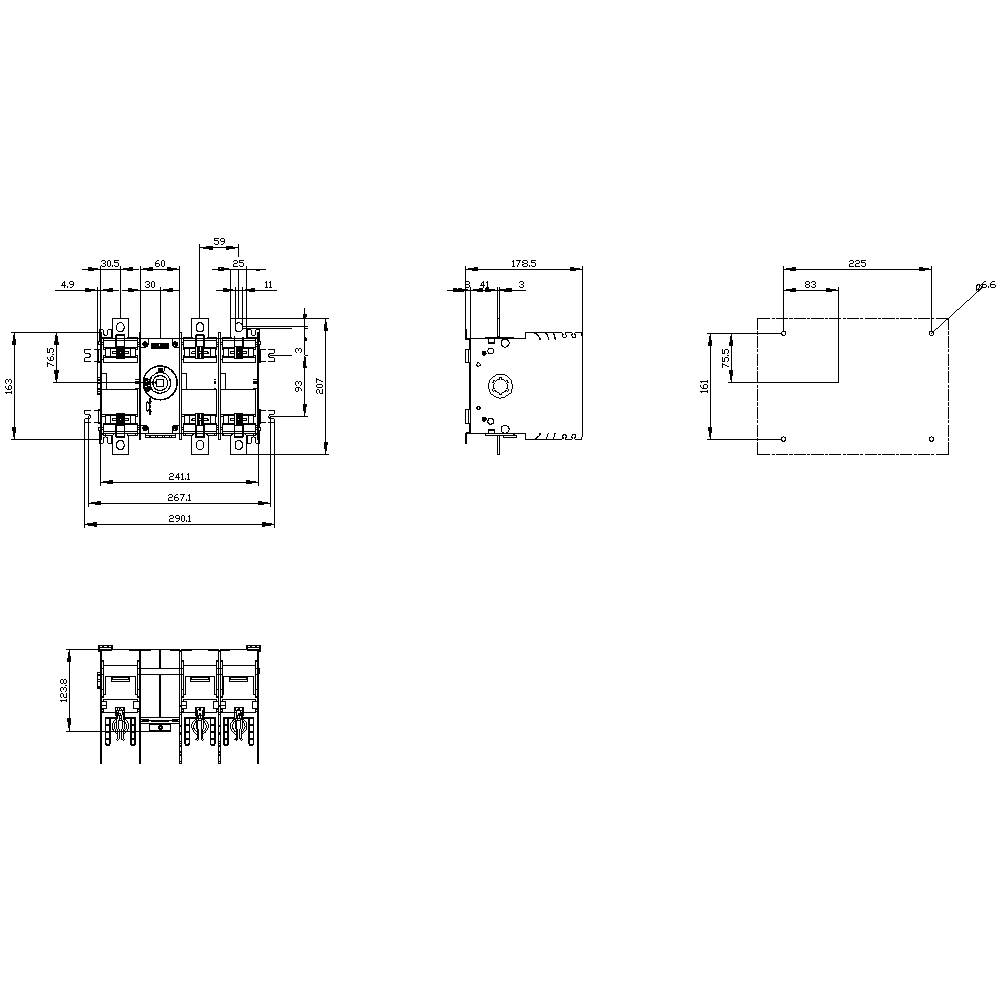

- Wymiary
(S x W x G) 248.9 x 207 x 178.5 mm
- Zawartość
1 szt.
- Natężenie znamionowe
250 A
- Natężenie znamionowe - zaokrąglone
250 A
- Napięcie znamionowe
690 V/AC
- Szerokość produktu
248.9 mm
- Wysokość produktu
207 mm
- Głębokość produktu
178.5 mm
250 A
3
100 kA
132 kW
8 kA
690 V
Do pobrania
Karta katalogowa
Karta katalogowa 2864050 Siemens 3KF33250MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 250 A 690 V/AC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864050 Siemens 3KF33250MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 250 A 690 V/AC 1 szt.
Opis
Rozłącznik z bezpiecznikiem 3KF SITOR, 250A, rozm. 3, 3-stykowe, dla rozmiaru bezpiecznika NH. 0 i 1 do ochrony półprzewodnikowej, napęd na przednie koła, centralny, urządzenie podstawowe bez uchwytu, zacisk płaski bez bezpieczników
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
