Name: Siemens 3RA2325-8XB30-1AL2 Stycznik pomocniczy 3 NO 690 V/AC 17 A 1 szt.
Brand: Siemens
SKU: 1703084
Availability: BackOrder

Łącznik Siemens (seria Sirius), przemysłowe urządzenie elektryczne do przełączania obwodów elektrycznych, w ciemnej obudowie, z niebieskim czołem.

Otwarty rozdzielnik elektryczny z różnymi komponentami elektrycznymi i okablowaniem służącymi do sterowania i dystrybucji energii elektrycznej.

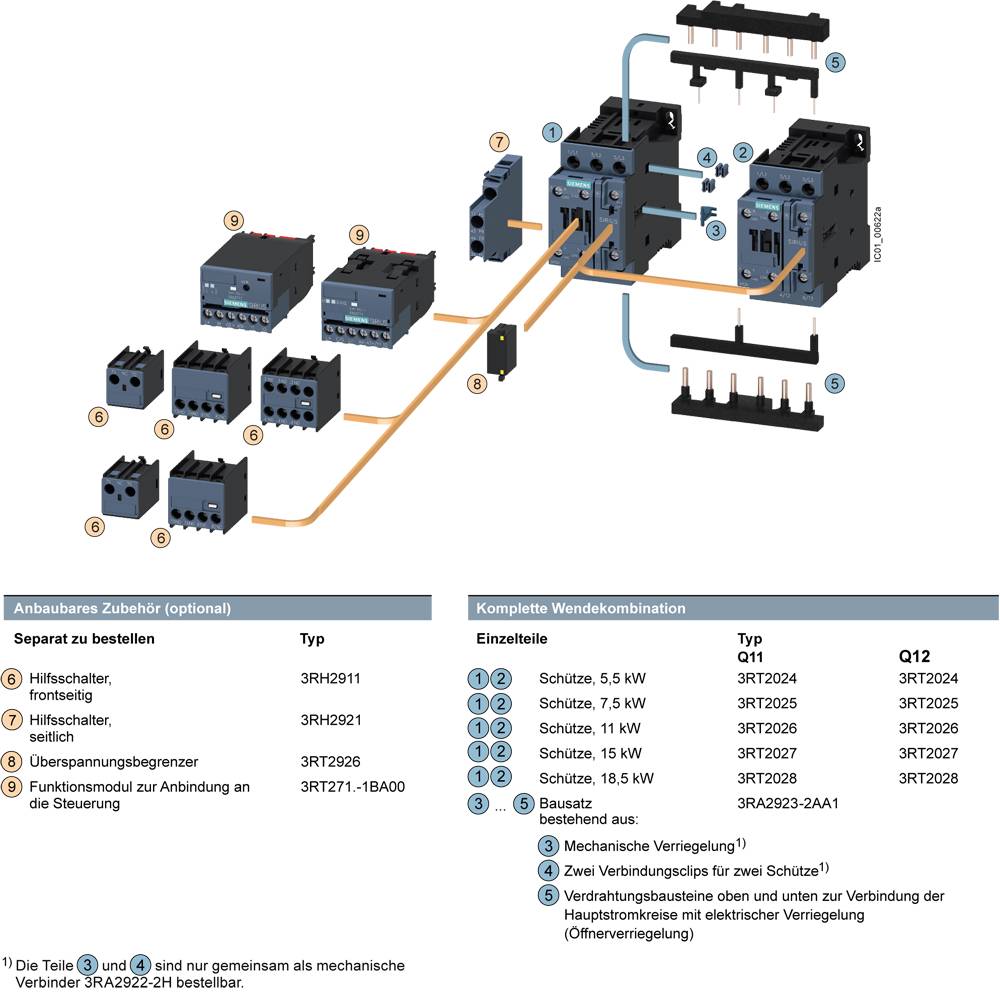

Diagram przedstawia komponenty elektryczne i akcesoria: przekaźniki, styki i połączenia. Fokus jest położony na typach i numerach zamówieniowych.

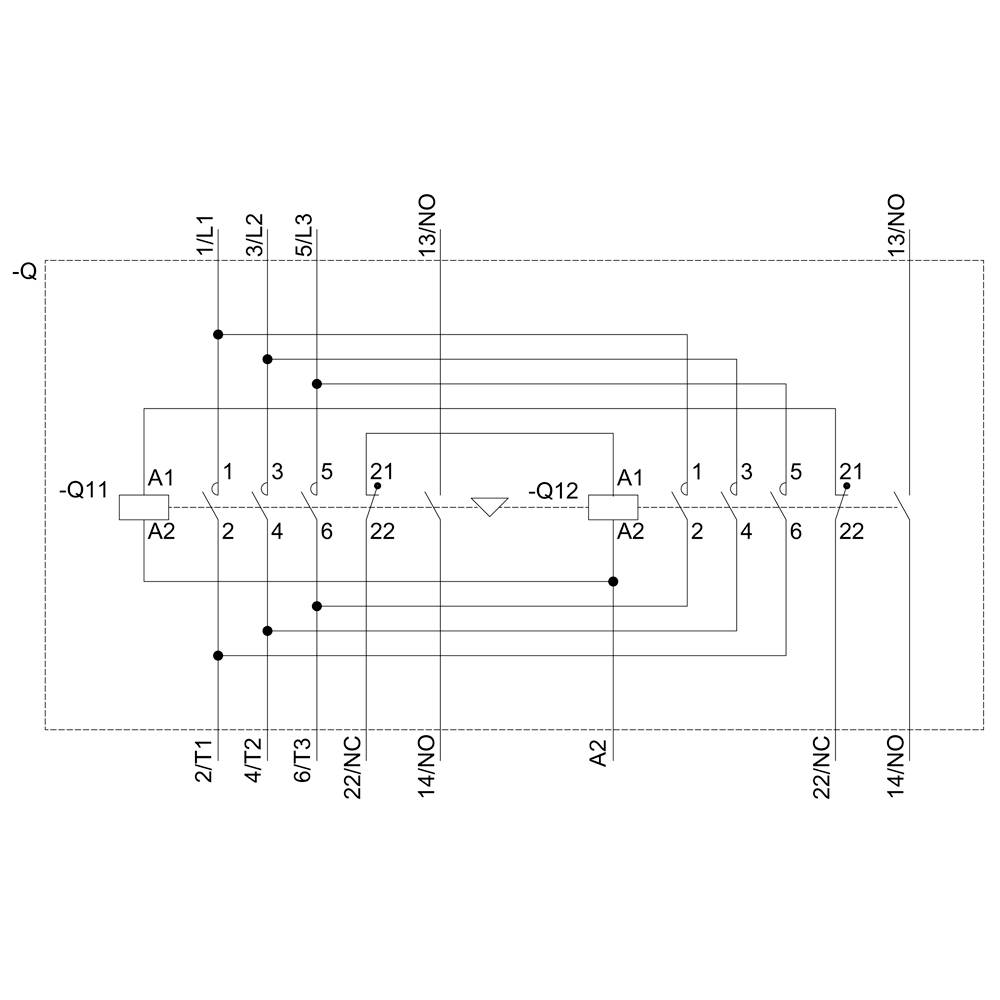

Schemat elektryczny przedstawia diagram połączeń elektrycznego przekaźnika z wieloma złączami, ścieżkami komutacyjnymi, numeracją i zaciskami przyłączeniowymi.

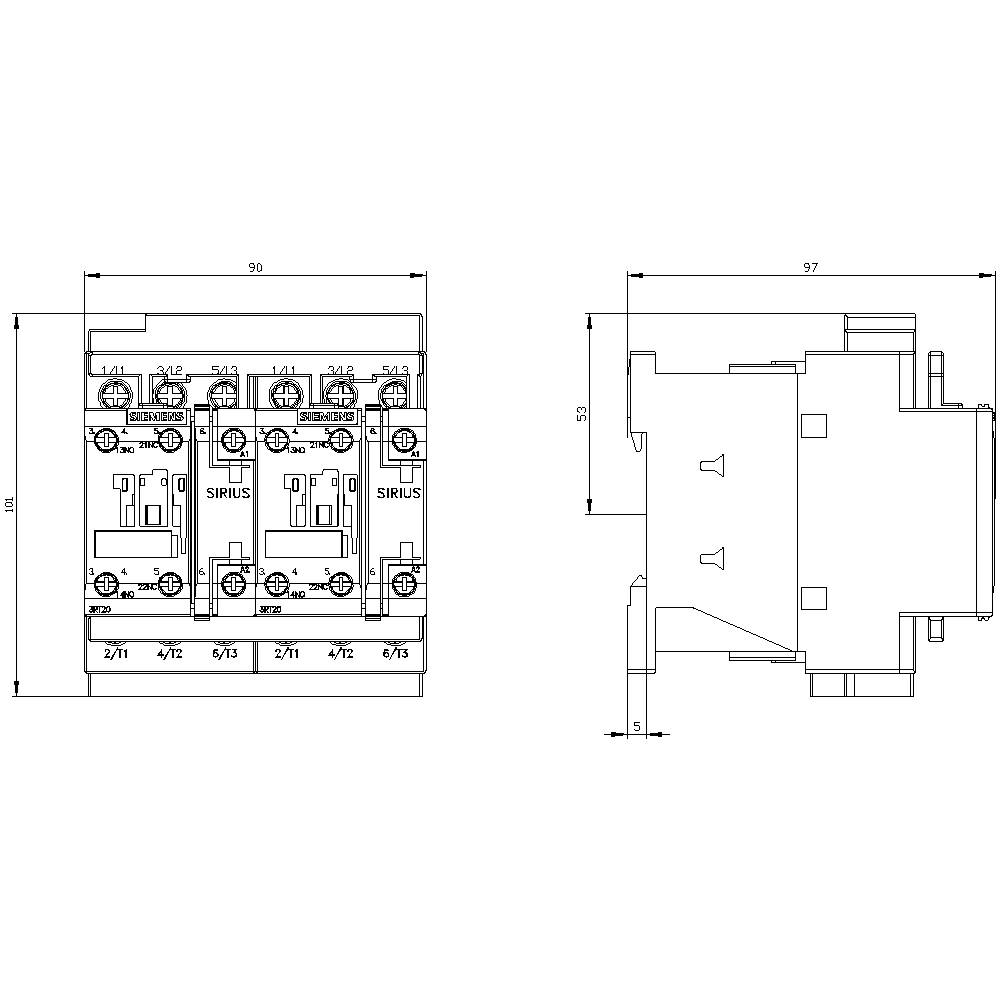

Rysunek techniczny urządzenia elektrycznego z wymiarami. Przedstawia widok z przodu i z boku bloku łączeniowego systemu SIRIUS.

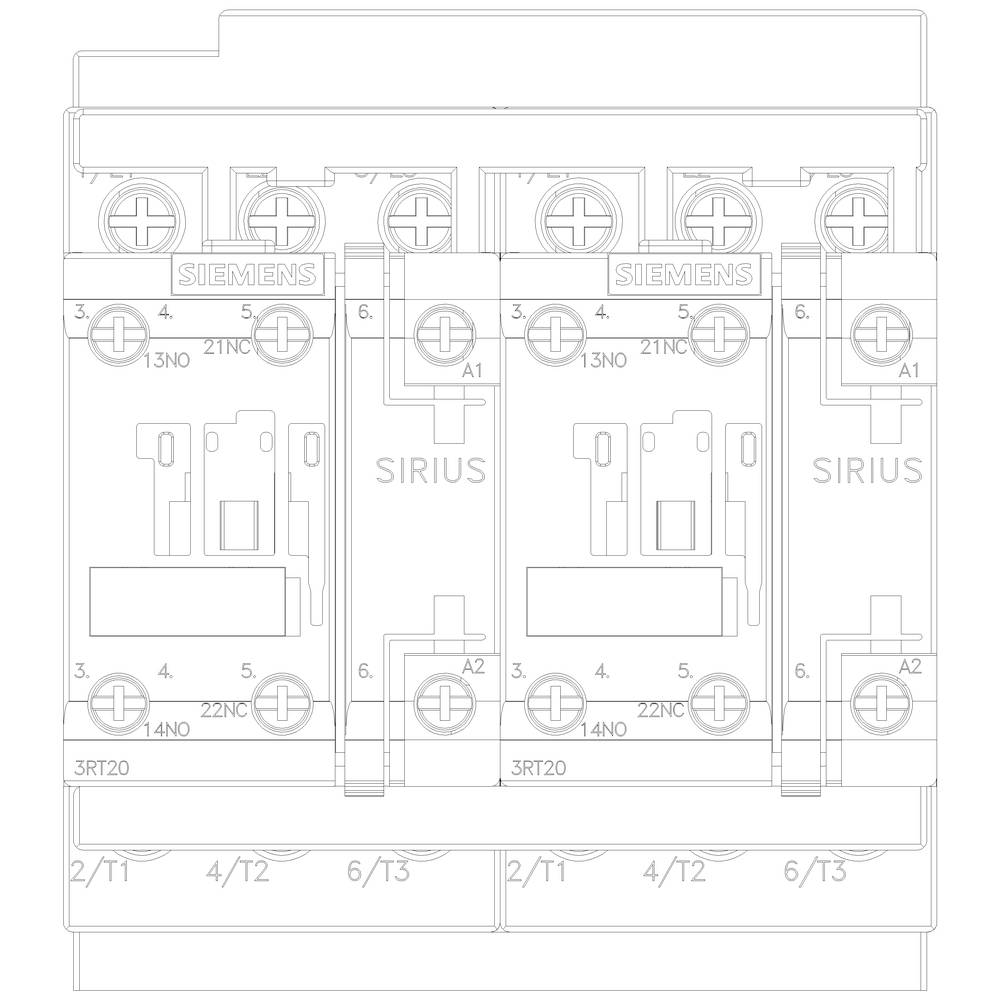

Rysunek techniczny trzech elektrycznych styków ze złączami śrubowymi, ułożonych obok siebie, z oznakowaniem SIRIUS.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik pomocniczy

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Natężenie obciążenia

17 A

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (769,00 zł / Sztuka)

769,00 zł

625,20 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ napięcia: AC
Przekrój przewodu pełny lub linka: 10 mm²
Przekrój przewodu drobno spleciony: 10 mm²

Rodzaj produktu: Stycznik pomocniczy

Model katalogowy producenta: 3RA2325-8XB30-1AL2

Rozmiar: S0

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 230 V/AC (max)

Natężenie obciążenia: 17 A

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 90 mm

Wysokość produktu: 101 mm

Głębokość produktu: 97 mm

Wymiary: (S x W x G) 90 x 101 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Reversing contactor

: 7.5 kW

: 3

: 0

: 17 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 7.355

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Rodzaj produktu

Napięcie znamionowe

Połączenie gwiazda trójkąt Siemens 3RA2415-8XE31-2BB4 3RA24158XE312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741649

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1909,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-1BB4 3RA24158XF311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741653

Dostawa w śr. 21.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-2AB0 3RA24158XF312AB0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741654

Dostawa w pt. 23.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1419,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-2BB4 3RA24158XF312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741657

Dostawa w śr. 21.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XE31-1BB4 3RA24168XE311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1749283

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XE31-2BB4 3RA24168XE312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741665

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1AB0 3RA24168XF311AB0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741666

Dostawa w pt. 23.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1509,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1AF0 3RA24168XF311AF0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1745663

Dostawa w pt. 23.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1509,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1BB4 3RA24168XF311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1702501

Dostawa w śr. 21.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1589,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XH31-1BB4 3RA24168XH311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1745668

Dostawa w wt. 10.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2119,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1703084 Siemens 3RA2325-8XB30-1AL2 Stycznik pomocniczy 3 NO 690 V/AC 17 A 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1703084 Siemens 3RA2325-8XB30-1AL2 Stycznik pomocniczy 3 NO 690 V/AC 17 A 1 szt.

Opis

Kombinacja nawrotna AC-3, 7,5kW/400V,AC230V,50/60Hz 3-biegunowy, rozmiar S0 połączenie śrubowe blokada elektryczna i mechaniczna 2 NO zintegrowana kombinacja nawrotna SIRIUS 3RA23 do przełączania silników wraz ze zmianą kierunku obrotów.
Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tych samych parametrach, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Kombinacje nawrotne 3RA23 są dostępne do pracy AC i DC w rozmiarach od S00 do S3. Oferowane są z połączeniami śrubowymi i sprężynowymi do montażu na szynach lub śrubami.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również stosowane w zespołach styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
