Name: Siemens 3TG1001-1AC2 Stycznik do silnika 3 NO, 1 NC 4 kW styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.
Brand: Siemens
SKU: 2863684
Availability: BackOrder

Czarny elektryczny łącznik firmy Siemens, model 3RT2015-1BB41. Prostokątny kształt, wielootworowe złącza, odpowiedni do zastosowań przemysłowych.

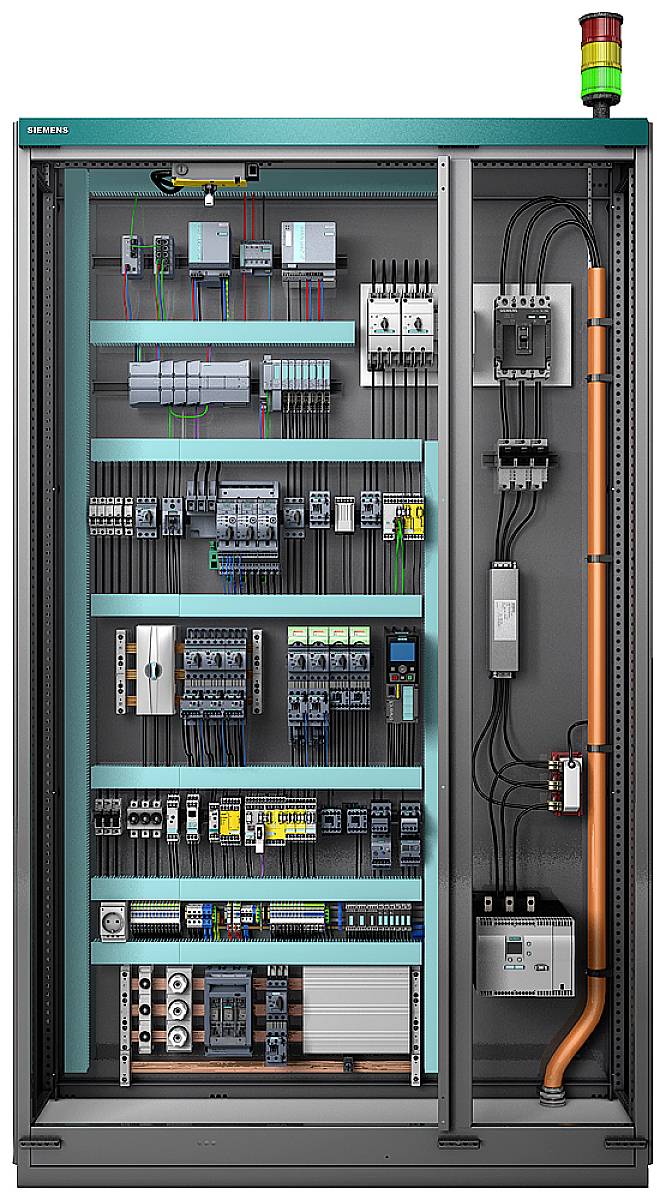

Szafa sterownicza z różnymi elementami elektrycznymi, takimi jak przekaźniki, bezpieczniki i urządzenia sterujące; przewody połączeniowe ułożone w sposób uporządkowany.

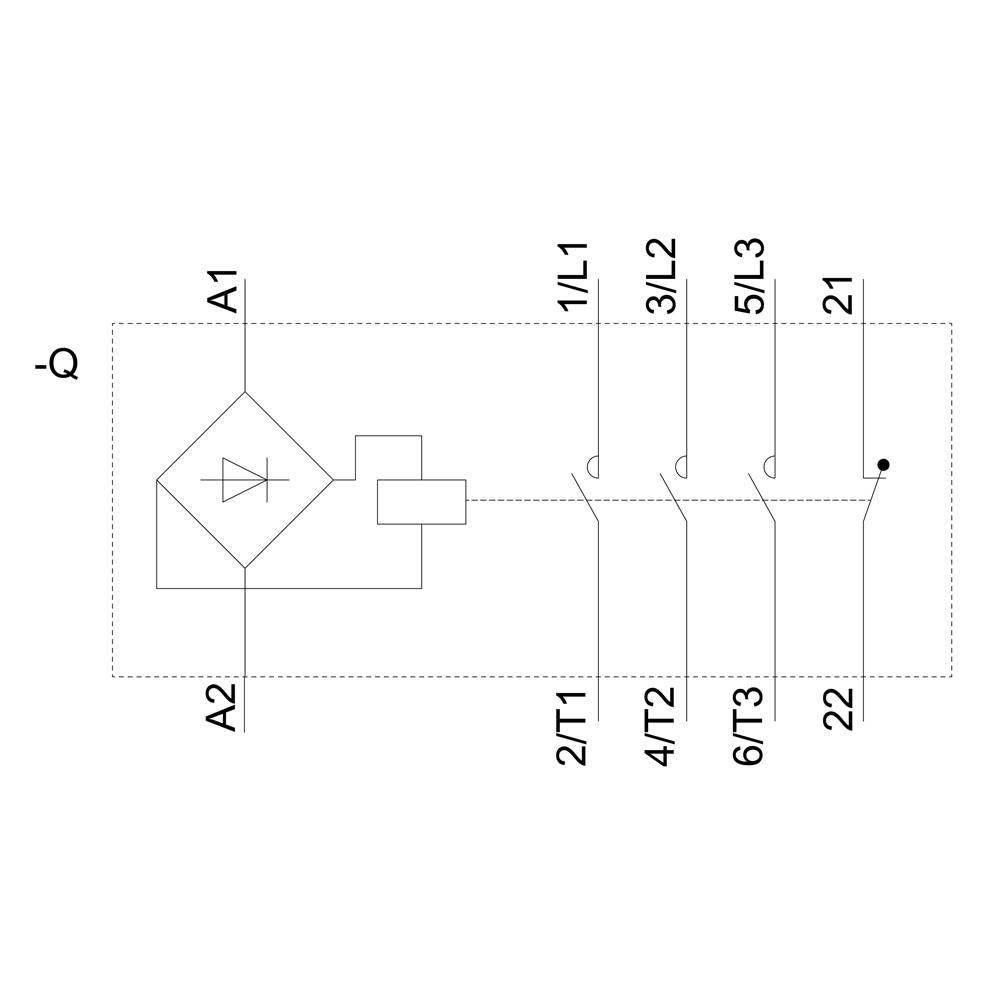

Schemat elektryczny urządzenia elektrycznego z zaciskami A1, A2, L1, L2, L3, T1, T2, T3, 21 i 22. Przedstawia punkty połączeń i obwody elektryczne.

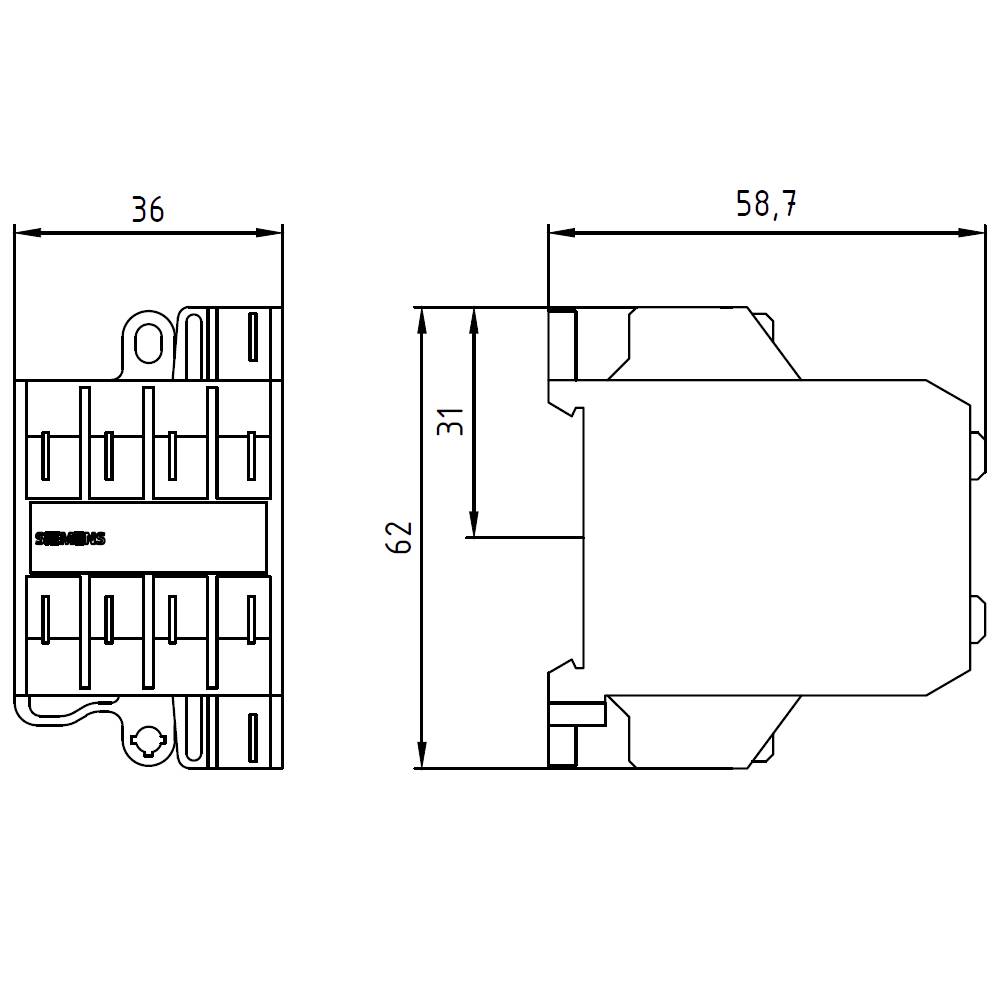

Rysunek techniczny elementu elektrycznego z widokiem z boku i z przodu. Wymiary: 36 x 62 mm widok czołowy, 58,7 x 31 mm widok z boku.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik do silnika

Ilość pinów

4 styki

Moc

4 kW

Połączenie komponentów

złącze płaskie

Model katalogowy producenta

3TG1001-1AC2

Karta katalogowa (PDF)

Dostawa w czw. 29.10

Liczba

Sztuki

Suma (1819,00 zł / Sztuka)

1819,00 zł

1478,86 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba kontaktów zwiernych / dla kontaktów głównych: 3
Liczba styków rozwiernych / dla styków pomocniczych: 1
Prąd roboczy przy AC-1 / przy 400 V: 16 A
Prąd roboczy przy AC-3 / przy 400 V: 8,4 A
Instalacja seryjna: tak

Rodzaj produktu: Stycznik do silnika

Model katalogowy producenta: 3TG1001-1AC2

Ilość pinów: 4 styki

Rodzaj styku: 3 NO
1 NC

Rodzaj styku pomocnicznego: 1 NC

Napięcie sterowania (min.): 24 V/AC

Napięcie sterowania (max.): 24 V/AC

Zakres napięcia sterującego: 24 - 24 V/AC

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie ciągłe: 8.4 A

: 4 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany
mocowany
szyna

Połączenie komponentów: złącze płaskie

: IP00

Minimalna temperatura: -25 °C

Maksymalna temperatura: +55 °C

Szerokość produktu: 36 mm

Wysokość produktu: 62 mm

Głębokość produktu: 61 mm

Wymiary: (S x W x G) 36 x 62 x 61 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: TRUE

: 4 kW

: 3

: 0

: 0

: 1

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2863684 Siemens 3TG1001-1AC2 Stycznik do silnika 3 NO, 1 NC 4 kW styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Opis

Przekaźnik mocy, AC-3e/AC-3, 8,4 A, 4 kW / 400 V, 3-biegunowy, AC 24 V, 45-450 Hz, styki pomocnicze: 1 NC, złącze płaskie 6,3 x 0,8 mm SIRIUS 3TG10 miniaturowy stycznik do przełączanie sygnałów sterujących w obwodzie sterowania np. dla urządzeń AGD, podnośników lub w obszarze instalacji.
Małe styczniki 3TG10 charakteryzują się wąską szerokością całkowitą. Pracują bezgłośnie, mają wbudowany styk pomocniczy i mogą być instalowane w dowolnej pozycji.
Miniaturowe styczniki 3TG10 są dostępne z zasilaniem AC lub DC, dla różnych prądów roboczych, z 4 stykami NO lub 3 stykami NO i jednym stykiem NC oraz są dostępne z zaciskami śrubowymi lub płaskimi.
Prosty, wydajny, zawsze aktualny - modułowy system SIRIUS.
