Name: Spelsberg 73442401 AK 24 Rozdzielnica mała szyna montażowa Ilość modułów = 24 Ilość rzędów = 2 Opis 1 szt.
Brand: Spelsberg
SKU: 3628620

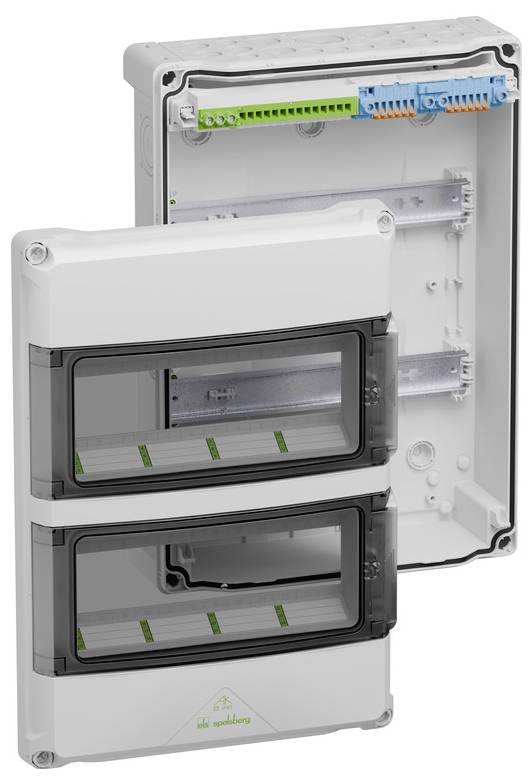

Biały panel rozdzielczy z dwoma zaciemnianymi zawiasowymi pokrywami frontowymi otwartymi, odsłaniającymi wewnętrzne zaciski okablowania i szyny montażowe.

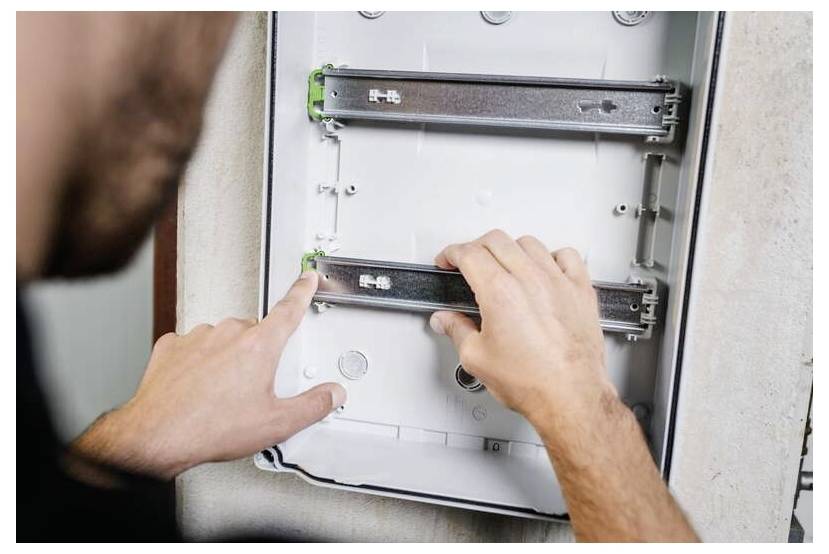

Osoba instalująca metalowy uchwyt panelu elektrycznego, regulująca dolną szynę wewnątrz szafki montowanej na ścianie.

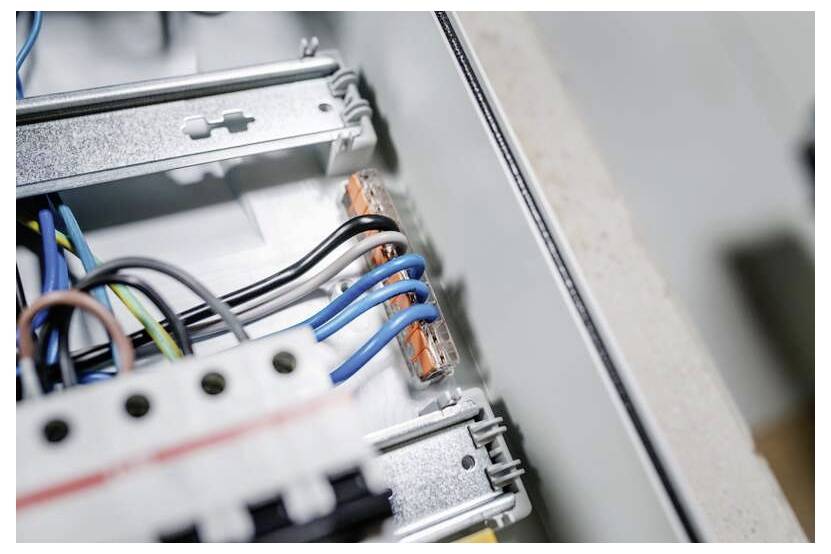

Zbliżenie przewodów elektrycznych wewnątrz panelu obwodów, z niebieskimi i czarnymi kablami podłączonymi do zacisków.

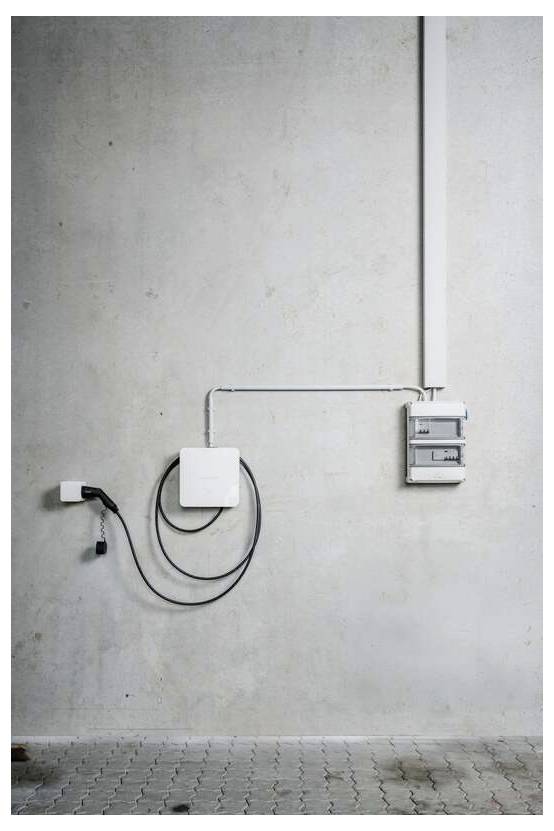

Instalacja elektryczna na ścianach z kanałami, skrzynką połączeniową, skręconą kablią i panelem wyłączników na zwykłej betonowej ścianie.

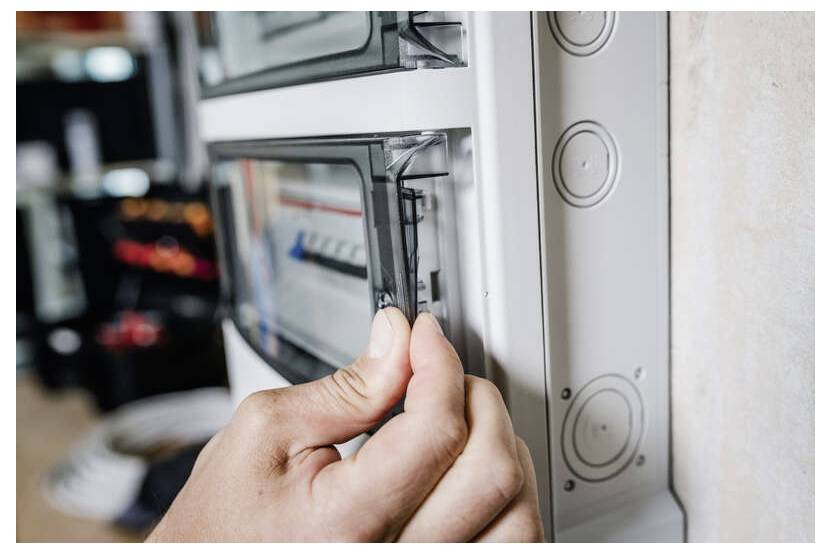

Ręka otwierająca pokrywę panelu elektrycznego w celu uzyskania dostępu do wyłączników automatycznych znajdujących się w naściennej skrzynce bezpieczników.

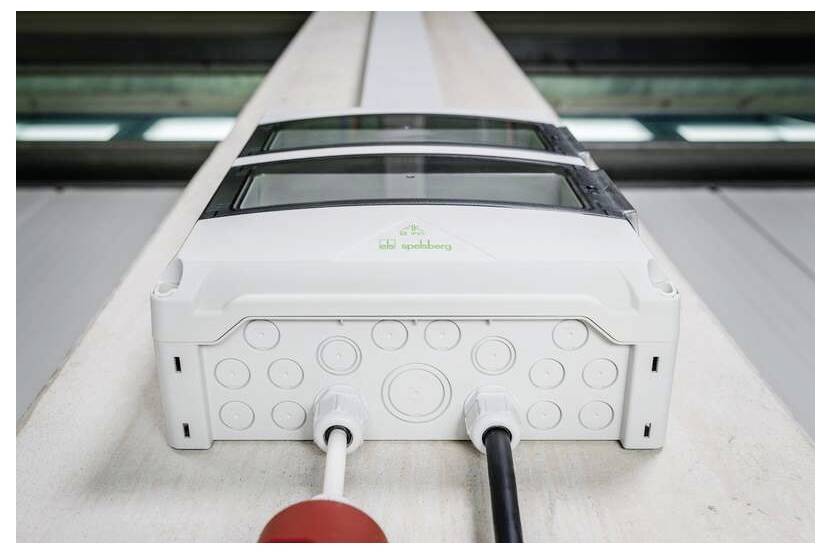

Biała elektryczna skrzynka przyłączeniowa na linii przenośnika z czerwonymi i czarnymi przewodami wtyczkowanymi z przodu, pokazana w otoczeniu przemysłowym.

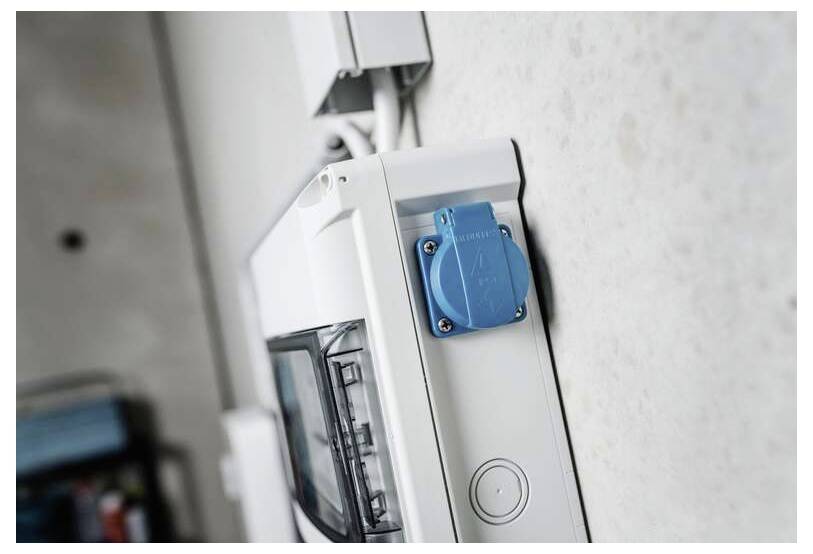

Biała obudowa sterowania elektrycznego na ścianie z niebieskim przemysłowym gniazdem zasilającym i widocznym kanałem ochronnym.

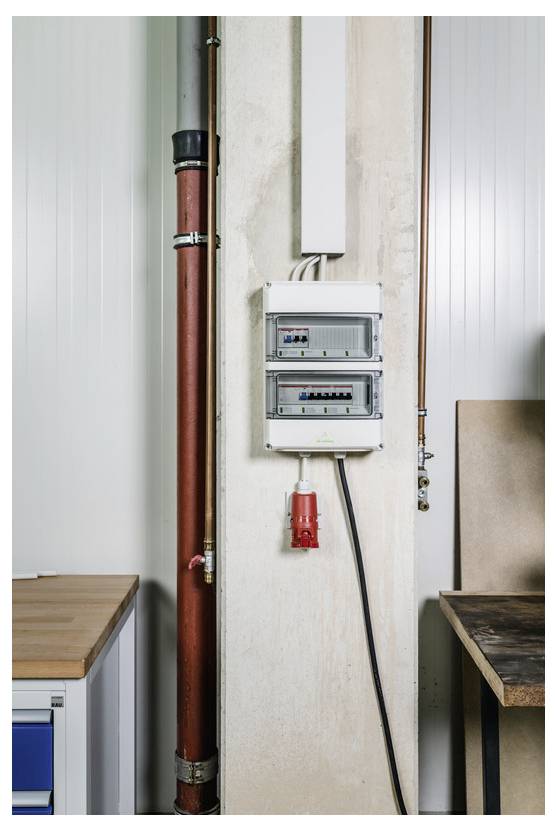

Elektryczny panel oraz czerwona rura zainstalowane na niedokończonej ścianie wewnętrznej między stanowiskami pracy, z kablem biegnącym w dół do czerwonego puszki gniazda.

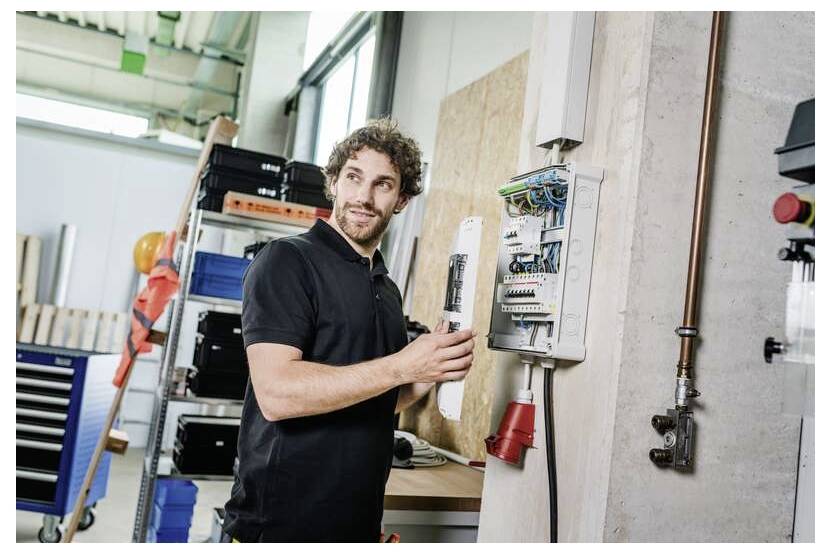

Technik sprawdzający panel sterowania elektrycznego w warsztacie, trzymający otwarte drzwi w pobliżu narzędzi i półek do przechowywania.

1/9

Rodzaj produktu

Rozdzielnica mała

Ilość modułów

Ilość rzędów

Sposób montażu

szyna montażowa

Szerokość produktu

290 mm

Karta katalogowa (PDF)

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

Rozdzielnica mała Spelsberg AK 24, stopień ochrony IP65, 2-rzędowa, 24 dostępne moduły

Samouszczelniające, miękkie membrany wkładane na jednym końcu pudełka.
Na drugim końcu puszki znajdują się wstępnie wycięte otwory na dławiki kablowe lub złącza dwumembranowe.
Pudełko obracane o 180°
Standardowe szyny, które można zamontować bez użycia narzędzi
W podstawie puszki znajdują się wgłębienia na zacisk WAGO 221 5-biegunowy 6 mm²

Dane techniczne

Rodzaj produktu: Rozdzielnica mała

Ilość modułów: 24

Ilość rzędów: 2

Sposób montażu: szyna montażowa

Kolor: szary

Szerokość produktu: 290 mm

Wysokość produktu: 124 mm

Wymiary: (S x W x G) 290 x 124 x 407 mm

Głębokość produktu: 407 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3628620 Spelsberg 73442401 AK 24 Rozdzielnica mała szyna montażowa Ilość modułów = 24 Ilość rzędów = 2 Opis 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3628620 Spelsberg 73442401 AK 24 Rozdzielnica mała szyna montażowa Ilość modułów = 24 Ilość rzędów = 2 Opis 1 szt.

Opis

Mała rozdzielnica, stopień ochrony IP65, 2-rzędowa, dostępna w 24 modułach, znamionowe napięcie robocze: 400 V AC, znamionowe napięcie izolacji: 1000 V AC, 1500 V DC, samouszczelniająca, miękkie membrany wejściowe u góry do wprowadzania kabli bez użycia narzędzi, metryczne wytłoczenia u dołu do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub podwójnymi membranowymi króćcami, do standardowej instalacji wewnętrznej

Blok zacisków PE/N składający się z: bloku zacisków PE z 3 zaciskami śrubowymi 2,5-16 mm² i 14 zaciskami wtykowymi 0,75-4 mm², 2 modułów N (połączonych zworką) każdy z 2 zaciskami śrubowymi 2,5-16 mm² i 6 zaciskami wtykowymi 0,75-4 mm² z dźwignią obsługową do beznarzędziowego zwalniania przewodów

Opis tego produktu został przetłumaczony automatycznie.
