Name: Stycznik pomocniczy Siemens 3RA2315-8XB30-2BB4 3RA23158XB302BB4, 3 styki, 690 V/AC, 6.1 A, 1 szt.
Brand: Siemens
SKU: 1701883
Availability: BackOrder

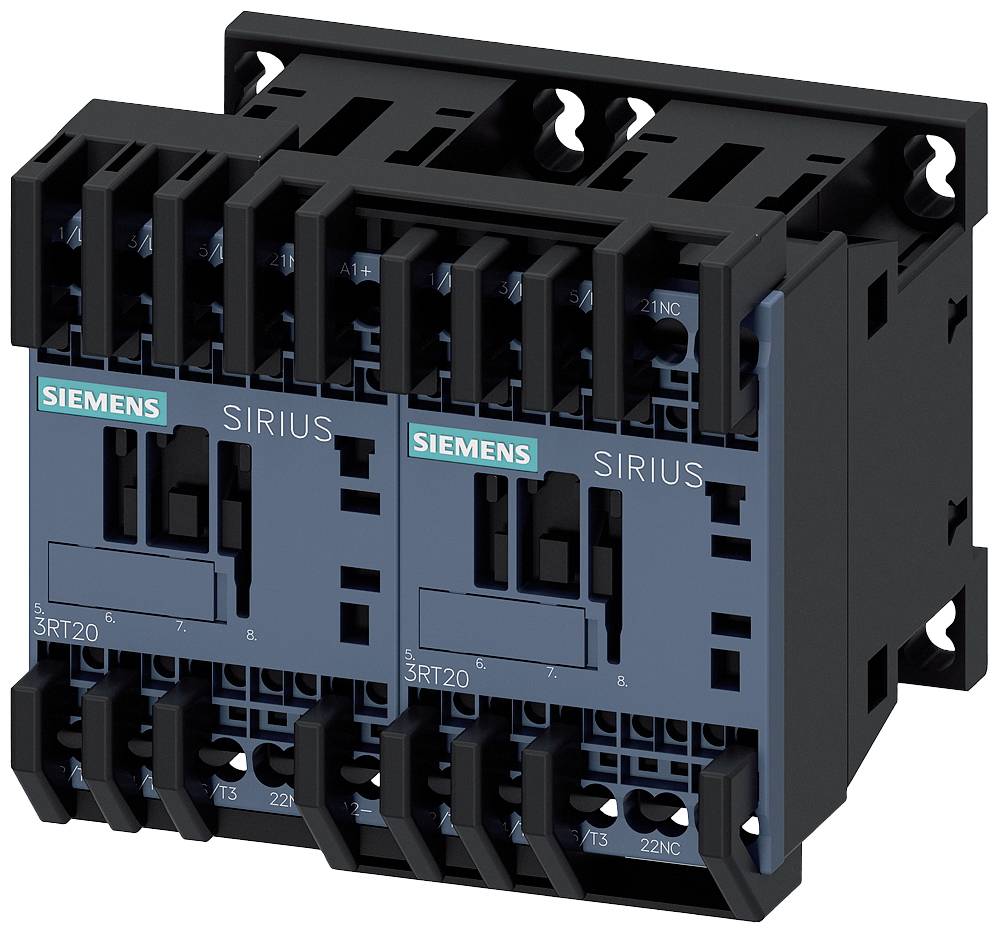

Stycznik Siemens SIRIUS, model 3RT20, w kolorach czarnym i niebieskim. Dwurzędowa konfiguracja dla przemysłowych systemów elektrycznych.

Otwarty rozdzielnik elektryczny z różnymi komponentami elektronicznymi i okablowaniem.

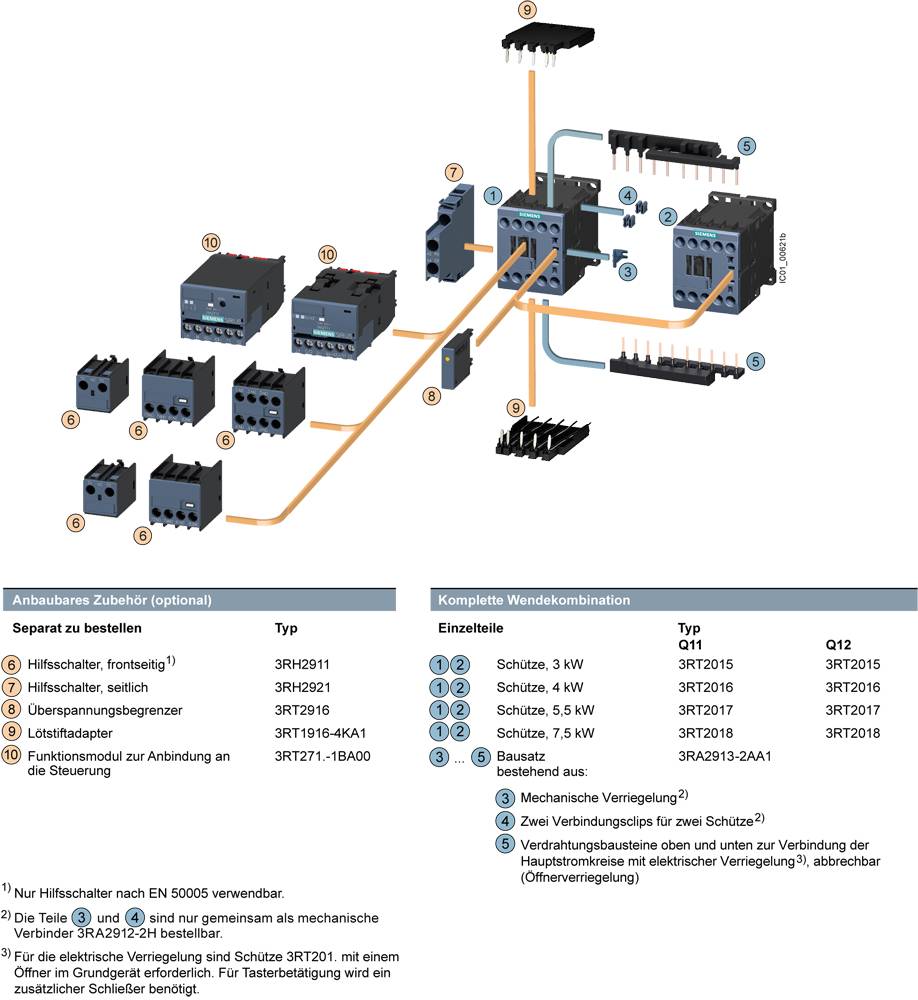

Diagram schematu elektrycznego z różnymi komponentami, takimi jak przekaźniki i kontaktory. Szczegółowe przedstawienie połączeń i opcji.

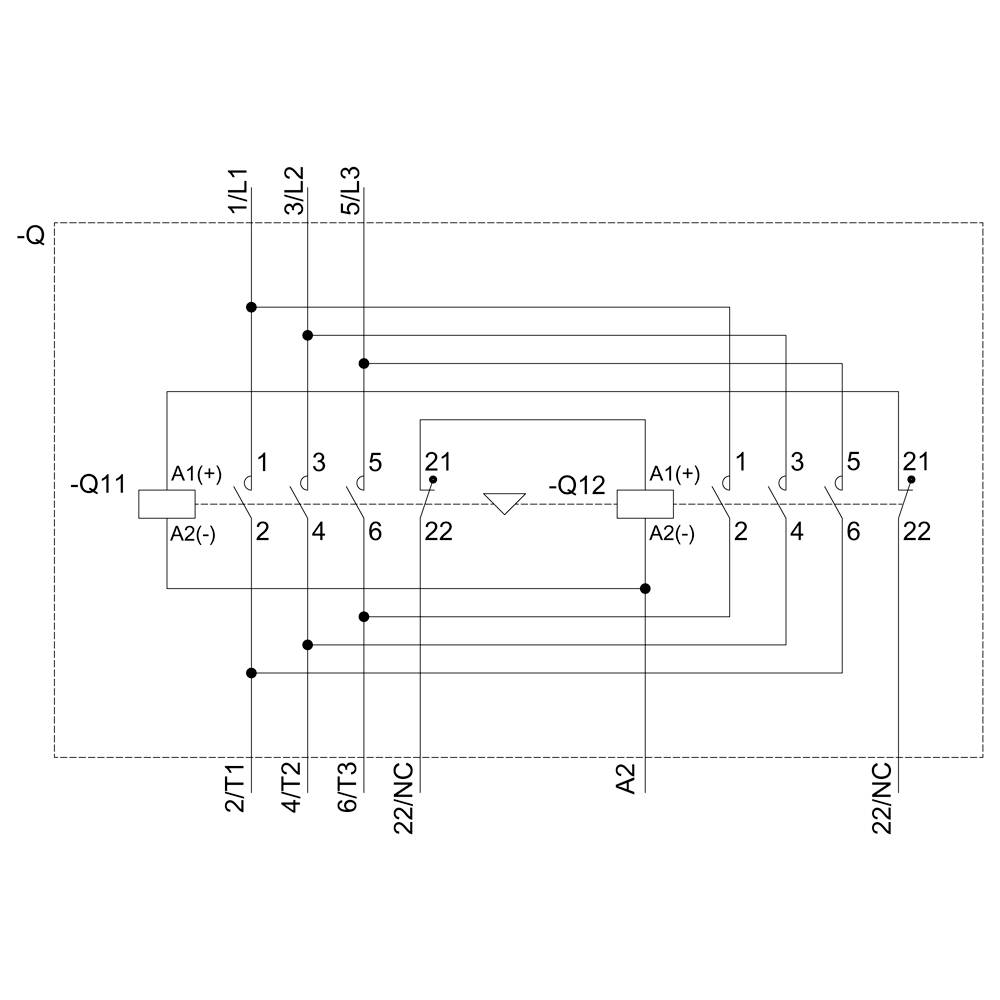

Przemysłowy schemat elektryczny z liniami połączeń między punktami, oznaczonymi węzłami (-Q11, A1, A2) i opisanymi zaciskami (1, 3, 5).

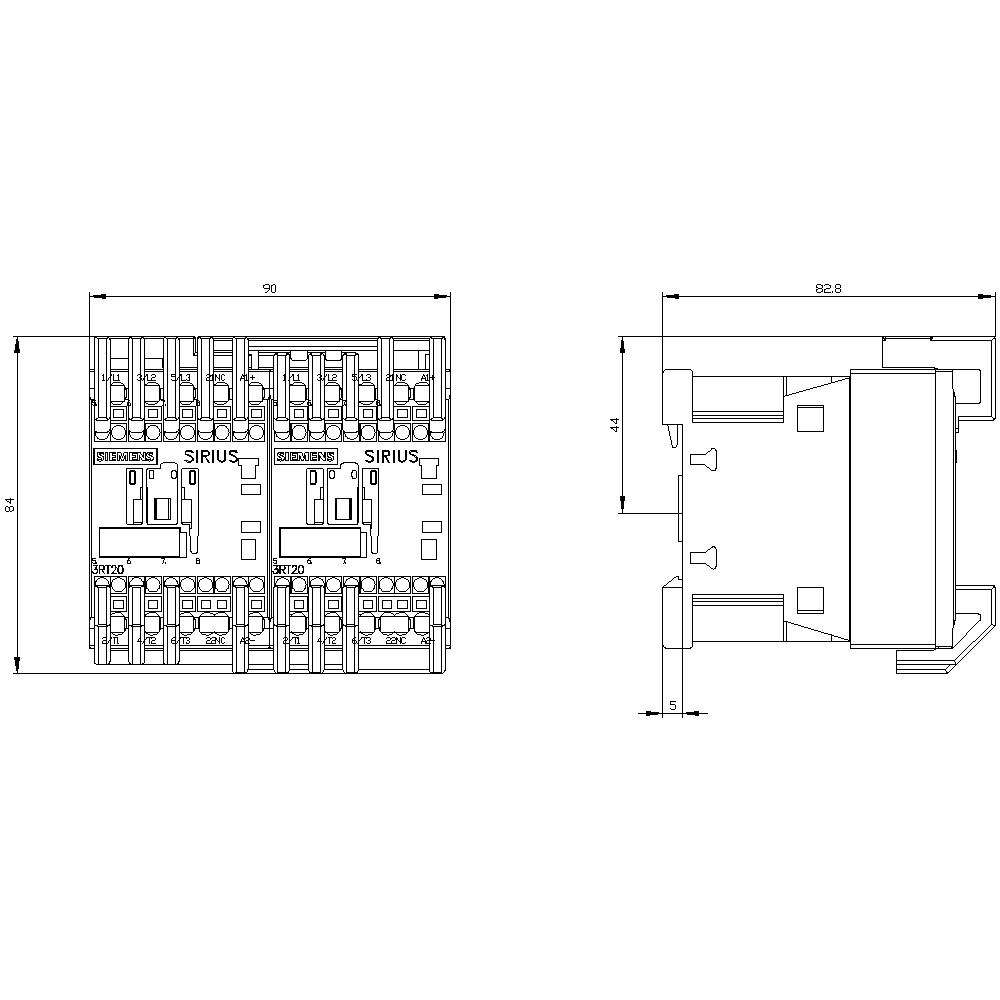

Rysunek urządzenia elektrycznego z wymiarami. Przedstawia widok z przodu z dwoma modułami oraz widok boczny modułu.

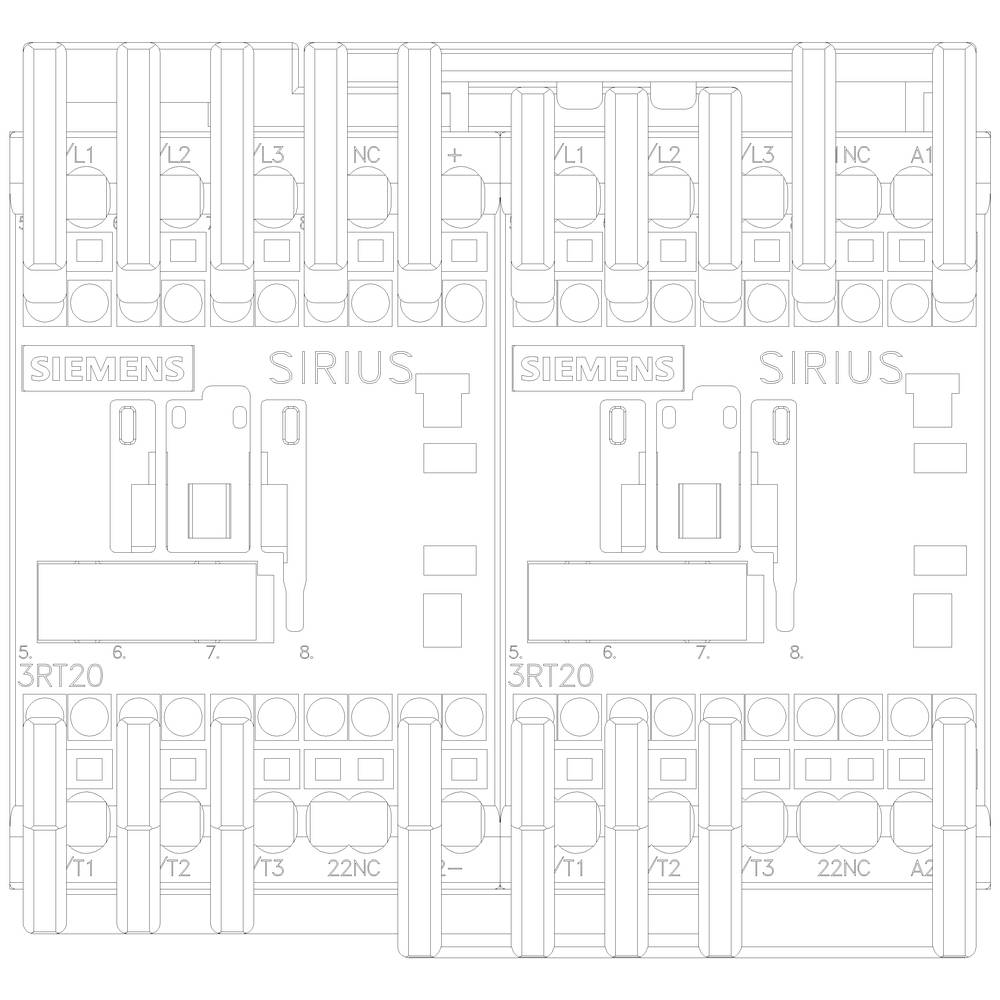

'Schemat elektryczny dwóch sąsiadujących ze sobą łączników Siemens SIRIUS 3RT20 z zaciskami przyłączeniowymi i oznaczeniami.'

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik pomocniczy

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Natężenie obciążenia

6.1 A

Połączenie komponentów

terminal przepustowy

Karta katalogowa (PDF)

Dostawa w śr. 28.10

Liczba

Sztuki

Suma (499,00 zł / Sztuka)

499,00 zł

405,69 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj napięcia: DC
Przekrój przewodu pełny lub linka: 4 mm²
Przekrój przewodu drobno spleciony: 2,5 mm²

Opakowanie: sztuka

Rodzaj produktu: Stycznik pomocniczy

Model katalogowy producenta: 3RA2315-8XB30-2BB4

Rozmiar: S00

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Rodzaj styku pomocnicznego: 3 NO

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 24 V/DC (max)

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 6.1 A

Natężenie obciążenia: 6.1 A

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: terminal przepustowy

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 90 mm

Wysokość produktu: 84 mm

Głębokość produktu: 83 mm

Wymiary: (S x W x G) 90 x 84 x 83 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: 24-24 V

: IP20

: Spring clamp connection

: DC

: Other

: 2.206

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Rodzaj produktu

Napięcie znamionowe

Połączenie gwiazda trójkąt Siemens 3RA2415-8XE31-2BB4 3RA24158XE312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741649

Dostawa w wt. 17.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1909,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-1BB4 3RA24158XF311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741653

Dostawa w śr. 28.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-2AB0 3RA24158XF312AB0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741654

Dostawa w czw. 29.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1419,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2415-8XF31-2BB4 3RA24158XF312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741657

Dostawa w śr. 28.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XE31-1BB4 3RA24168XE311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1749283

Dostawa w wt. 17.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XE31-2BB4 3RA24168XE312BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741665

Dostawa w wt. 17.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1AB0 3RA24168XF311AB0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1741666

Dostawa w czw. 29.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1509,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1AF0 3RA24168XF311AF0, 3 styki, 690 V/AC, 1 szt.

Numer produktu1745663

Dostawa w czw. 29.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1509,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XF31-1BB4 3RA24168XF311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1702501

Dostawa w śr. 28.10

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

1589,00 zł^*

Połączenie gwiazda trójkąt Siemens 3RA2416-8XH31-1BB4 3RA24168XH311BB4, 3 styki, 690 V/AC, 1 szt.

Numer produktu1745668

Dostawa w wt. 17.11

Conrad Electronic

3 styki

Połączenie gwiazda trójkąt

690 V/AC

Sztuki

Min.: 1

Vielfache: 1

2119,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1701883 Stycznik pomocniczy Siemens 3RA2315-8XB30-2BB4 3RA23158XB302BB4, 3 styki, 690 V/AC, 6.1 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1701883 Stycznik pomocniczy Siemens 3RA2315-8XB30-2BB4 3RA23158XB302BB4, 3 styki, 690 V/AC, 6.1 A, 1 szt.

Opis

Kombinacja nawrotna AC-3, 3 kW/400 V, DC 24 V 3-biegunowy, rozmiar S00 połączenie sprężynowe blokada elektryczna i mechaniczna Kombinacja nawrotna SIRIUS 3RA23 do przełączania silników wraz ze zmianą kierunku obrotów.
Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tych samych parametrach, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Kombinacje nawrotne 3RA23 są dostępne do pracy AC i DC w rozmiarach od S00 do S3. Oferowane są z połączeniami śrubowymi i sprężynowymi do montażu na szynach lub śrubami.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również stosowane w zespołach styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
