Name: Stycznik Siemens 3RT1364-6AR36 3RT13646AR36, 4 styki, 1000 V, 1 szt.
Brand: Siemens
SKU: 2863531
Availability: BackOrder

Elektryczny stycznik firmy Siemens, model SIRIUS 3RT136, przedstawiony na diagramie technicznym.

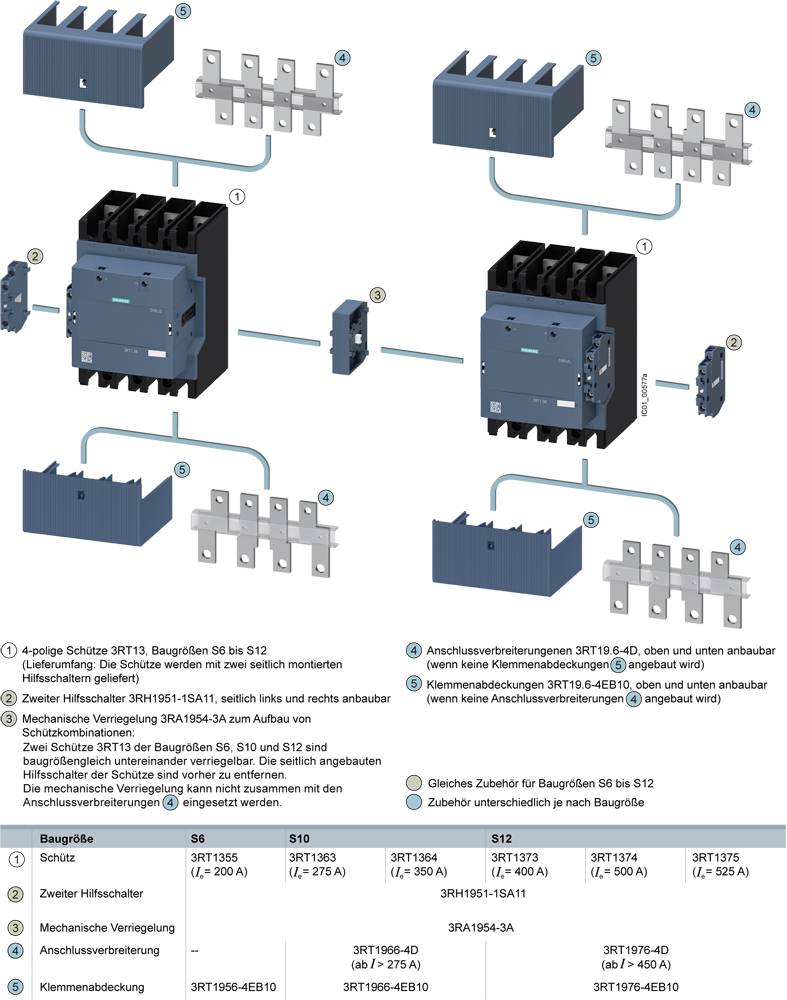

Ilustracja przedstawia czteropolowe styki elektromagnetyczne oraz ich wyposażenie dodatkowe. Prezentacja możliwości montażowych dla osprzętu przyłączeniowego i rozszerzającego.

'Elektryczny schemat połączeń z wieloma przełącznikami i połączeniami. Widoczne są oznaczenia takie jak 1L1, 2T1, 4T2.'

Rysunek techniczny schematu elektrycznego z różnymi widokami i wymiarami elementu.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

4 styki

Napięcie znamionowe

1000 V

Moc

110000 W

Połączenie komponentów

śrubowe

złącze szynowe

Karta katalogowa (PDF)

Dostawa w pon. 2.11

6 Sztuki

Liczba

Sztuki

Suma (9709,00 zł / Sztuka)

9709,00 zł

7893,50 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 799,99 zł

Dostępnych jest tylko 6 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ilość styków NO / na styczniku / dla styków pomocniczych: 2
Liczba kontaktów zwiernych / dla kontaktów głównych: 4
Liczba styków zwiernych / dla styków pomocniczych: 2
Liczba styków NO / dla styków pomocniczych / dołączanych: 2
Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Ilość styków NC / na styczniku / dla styków pomocniczych: 2
Liczba styków rozwiernych / dla styków pomocniczych: 2
Liczba styków NC / dla styków pomocniczych / dołączanych: 2
Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40 °C: 350 A
Prąd roboczy przy AC-3 / przy 400 V: 205 A
Moc rozruchowa cewki magnetycznej przy DC: 190 W
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 1x (18 ... 14), 2x (18... 14)
Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
Instalacja seryjna: tak
Ochrona przed dotykiem z przodu: Bezpieczne dla palców przy dotknięciu pionowym od przodu za pomocą zacisków skrzynkowych/osłony
Napięcie izolacji obwodu głównego przy stopniu zanieczyszczenia 3: 1000 V
Kontakt lustrzany: tak
Stopień ochrony: IP20 z przodu z osłoną
Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
Rozszerzenie produktu / przełącznik pomocniczy: tak

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT1364-6AR36

Rozmiar: S10

Ilość pinów: 4 styki

Rodzaj styku: 2 NO
2 NC

Rodzaj styku pomocnicznego: 2 NO
2 NC

Napięcie znamionowe: 1000 V

Napięcie sterowania (min.): 250 V/AC
250 V/DC

Napięcie sterowania (max.): 500 V/AC
500 V/DC

Zakres napięcia sterującego: 250, 250 - 500, 500 V/AC, V/DC

Maksymalna moc przełączania: 110000 W

Maksymalne natężenie ciągłe: 350 A

: 110000 W

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany

Połączenie komponentów: śrubowe
złącze szynowe

Czas reakcji: 80 ms

Czas rozpadu: 60 ms

: IP00

Minimalna temperatura: -40 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 140 mm

Wysokość produktu: 196 mm

Głębokość produktu: 153 mm

Wymiary: (S x W x G) 140 x 196 x 153 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc

Ilość pinów

Napięcie znamionowe

Siemens 3RT1355-6AE36 Stycznik 2 NO, 2 NC 75000 W 690 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863517

Dostawa w wt. 24.11

Conrad Electronic

75000 W

4 styki

690 V

Sztuki

Min.: 1

Vielfache: 1

4569,00 zł^*

Siemens 3RT1355-6AR36 Stycznik 2 NO, 2 NC 75000 W 690 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863523

Dostawa w czw. 3.12

Conrad Electronic

75000 W

4 styki

690 V

Sztuki

Min.: 1

Vielfache: 1

4569,00 zł^*

Siemens 3RT1363-6AF36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863525

Dostawa w czw. 3.12

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1363-6AR36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863527

Dostawa w wt. 24.11

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1364-6AE36 Stycznik 2 NO, 2 NC 110000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu2863528

Dostawa w pon. 2.11

70 zestaw/yConrad Electronic

110000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

9709,00 zł^*

Siemens 3RT1373-6AF36 Stycznik 2 NO, 2 NC 132000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863533

Dostawa w czw. 3.12

Conrad Electronic

132000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

10 499,00 zł^*

Siemens 3RT1373-6AP36 Stycznik 2 NO, 2 NC 132000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863534

Dostawa w czw. 12.11

Conrad Electronic

132000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

10 499,00 zł^*

Siemens 3RT1374-6AE36 Stycznik 2 NO, 2 NC 160000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863536

Dostawa w czw. 3.12

Conrad Electronic

160000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

12 699,00 zł^*

Siemens 3RT1374-6AP36 Stycznik 2 NO, 2 NC 160000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu2863538

Dostawa w wt. 24.11

Conrad Electronic

160000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

12 699,00 zł^*

Siemens 3RT1374-6AR36 Stycznik 2 NO, 2 NC 160000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863539

Dostawa w czw. 3.12

Conrad Electronic

160000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

12 699,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2863531 Stycznik Siemens 3RT1364-6AR36 3RT13646AR36, 4 styki, 1000 V, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863531 Stycznik Siemens 3RT1364-6AR36 3RT13646AR36, 4 styki, 1000 V, 1 szt.

Opis

Stycznik, AC-1, 350 A/400 V/40°C, S10, 4-biegunowy, 250-500 V AC/DC, 2 NO+2 NC, złącze szynowe/śrubowe Prosty, wydajny, zawsze aktualny data - system modułowy SIRIUS.
