Name: Stycznik Siemens 3TF6933-8DM4 3TF69338DM4, 3 styki, 1 szt.
Brand: Siemens
SKU: 1702316
Availability: BackOrder

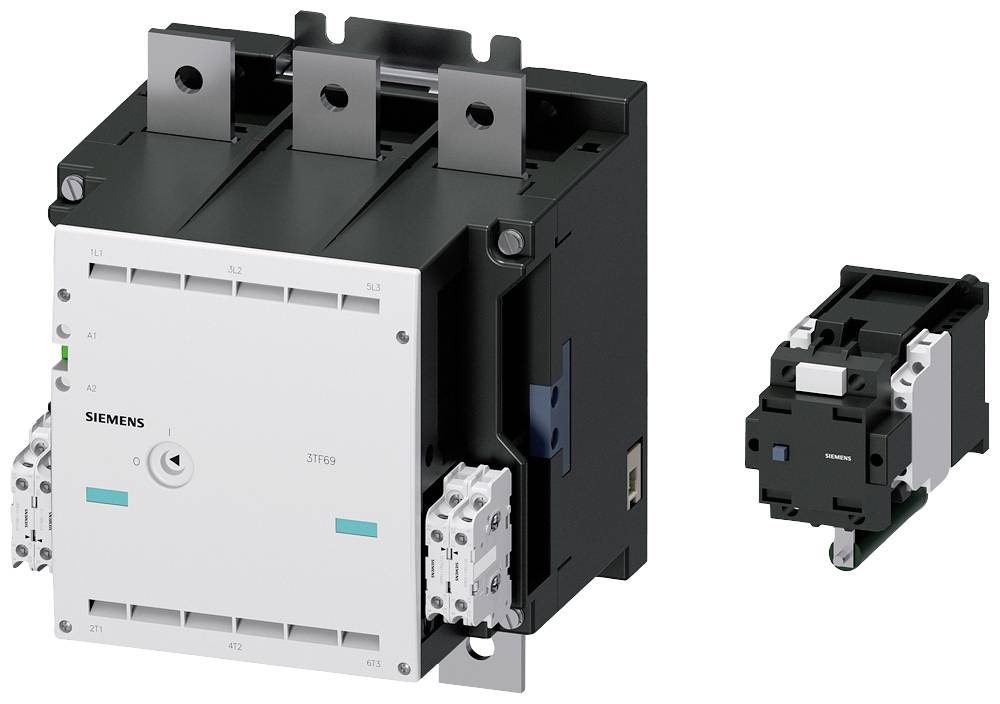

Dwa elektryczne urządzenia łączeniowe o różnych rozmiarach; po lewej większy wyłącznik główny, po prawej mniejszy moduł kontaktora.

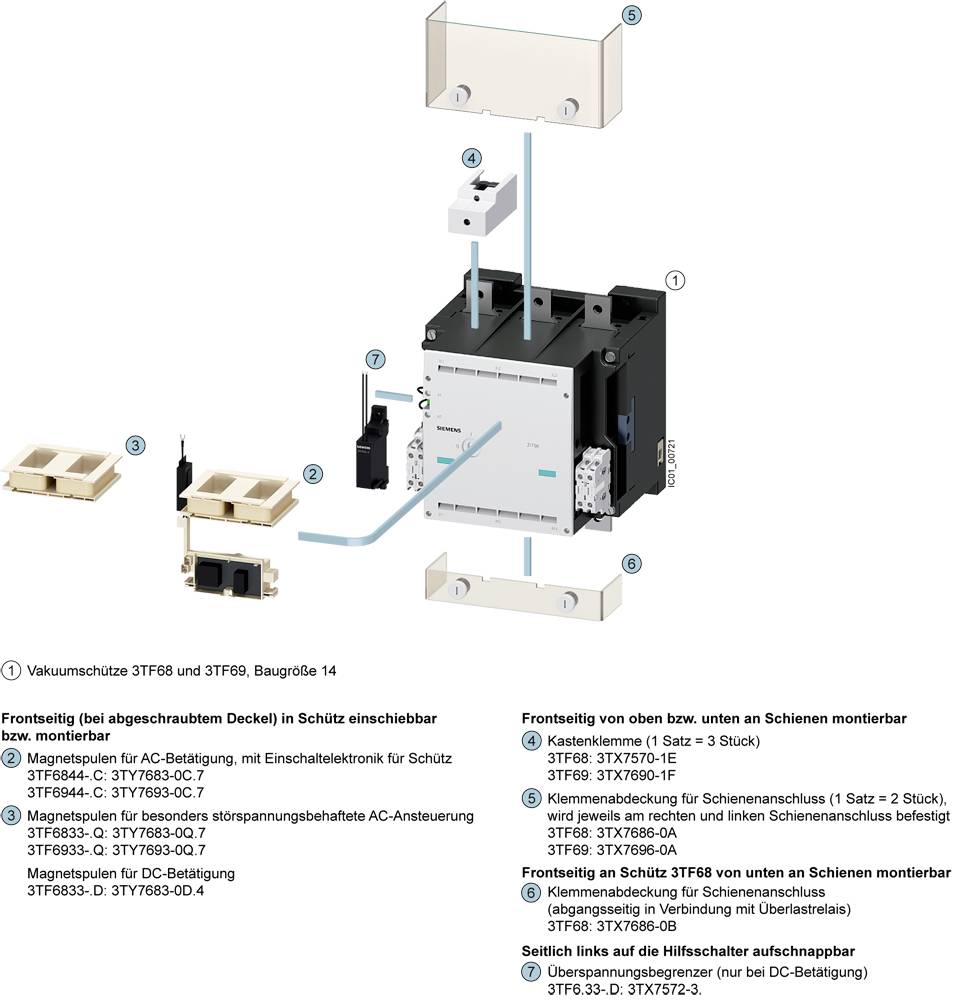

Diagram elektrycznych komponentów: Główną częścią jest urządzenie ochronne, otoczone powiązanymi modułami i złączami z etykietami.

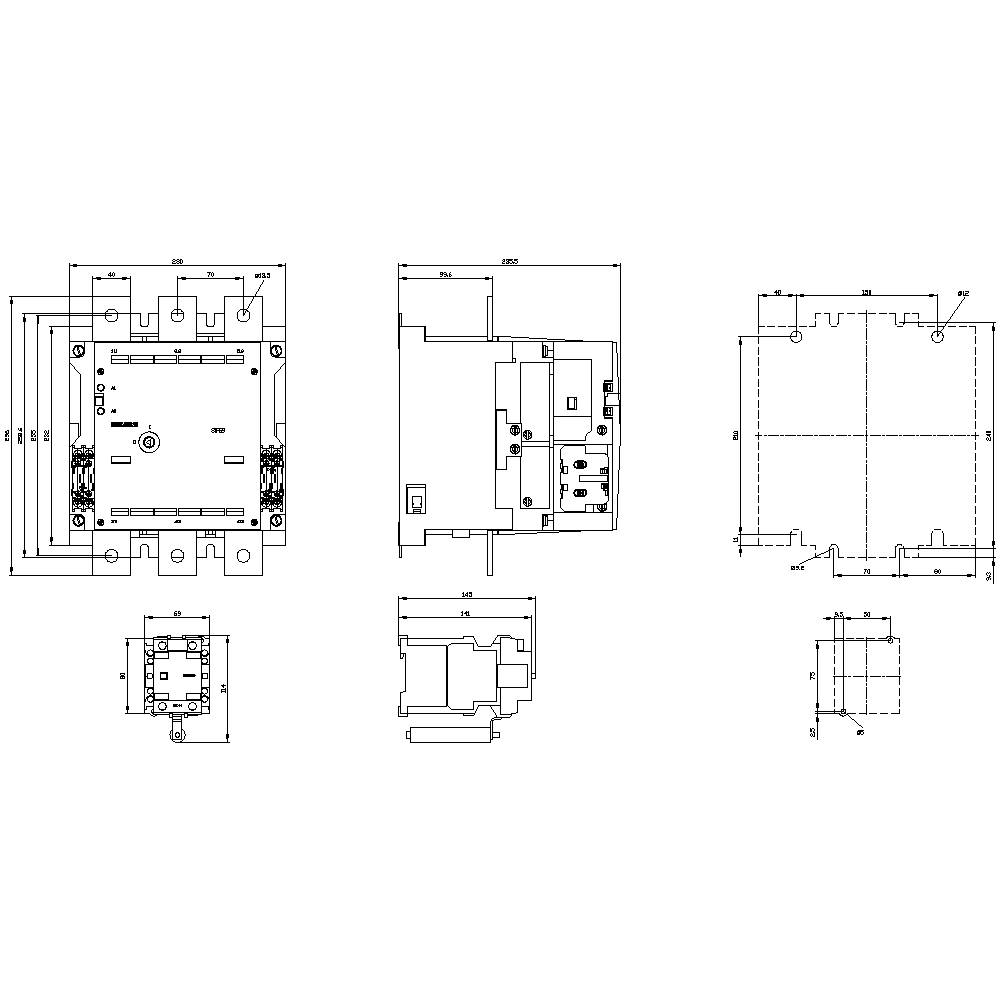

Rysunek techniczny elektrycznego przełącznika z wymiarami oraz szczegółami dotyczącymi przyłączy i punktów montażowych.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

3 styki

Połączenie komponentów

śrubowe

Model katalogowy producenta

3TF6933-8DM4

Rodzaj styku

3 NO

Karta katalogowa (PDF)

Dostawa w śr. 21.10

56 Sztuki

Liczba

Sztuki

Suma (26 699,00 zł / Sztuka)

26 699,00 zł

21 706,50 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 1999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Ochrona Bgr.14, 3-biegunowy, AC-3, 450 kW, 400/380V (1000 V) (3NO+ 3NC) 3TC4417-4A

Dodatkowe informacje:

Dane techniczne

Rodzaj napięcia: DC
Rozmiar: 14

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3TF6933-8DM4

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie sterowania (min.): 220 V/DC

Napięcie sterowania (max.): 220 V/DC

Zakres napięcia sterującego: 220 - 220 V/DC

Maksymalne natężenie ciągłe: 820 A

Pasuje do przekaźników marki: Siemens

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany

Połączenie komponentów: śrubowe

: IP00

Minimalna temperatura: -25 °C

Maksymalna temperatura: +55 °C

Szerokość produktu: 230 mm

Wysokość produktu: 295 mm

Głębokość produktu: 237 mm

Wymiary: (S x W x G) 230 x 295 x 237 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: TRUE

: 450 kW

: 3

: 0

: 3

: 3

: 820 A

: 910 A

: Rail connection

: DC

: 690 A

: 514.849125

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1702316 Stycznik Siemens 3TF6933-8DM4 3TF69338DM4, 3 styki, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1702316 Stycznik Siemens 3TF6933-8DM4 3TF69338DM4, 3 styki, 1 szt.

Opis

Stycznik, rozmiar 14, 3-biegunowy, AC-3, 450kW, 400/380V (1000V) styki pomocnicze 33 (3NO+3NC) ze stycznikiem przełącznym 3TC4417-4A i opornikiem szeregowym DC stycznik próżniowy 220V DC 3TF6 do przełączania silników.
Styczniki próżniowe 3TF6 imponują maksymalną wydajnością w połączeniu z kompaktową konstrukcją i wysoką niezawodnością styków. Charakteryzują się również szczególnie długą żywotnością przełączania. Dlatego nadają się szczególnie do częstego przełączania w trybie jog. Wstępnie zmontowane przełączniki pomocnicze zmniejszają złożoność konfiguracji. Urządzenia są zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4ready.
Dostępne są w dwóch rozmiarach, z obsługą AC lub DC oraz w szerokim zakresie mocy. W obwodzie głównym urządzenia można łączyć za pomocą szyn.
Dostępna jest szeroka gama akcesoriów do tych styczników, takich jak ograniczniki przepięć, styki pomocnicze czy osłony zacisków.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
